Утепление домов
(cтен, чердака, кровли, пола и фундамента)
Методом прямой заливки
жидкого пеноизола в пустоты
Содержание
1. Что такое пеноизол? 3
2. Основные преимущества 3
3. Компоненты для пеноизола 3
4. Характеристики и свойства пеноизола 4
4.1. Теплоизоляционные свойства пеноизола 5
4.2. Гигроскопичность пеноизола 5
4.3. Паропроницаемость пеноизола 5
4.4. Теплостойкость и огнестойкость пеноизола 5
4.5. Долговечность пеноизола 5
4.6. Звукоизоляционные свойства пеноизола 6
4.7. Экологичность пеноизола 6
5. Использование аналогов пеноизола зарубежом 8
6. Применение пеноизола при утеплении дома 9
6.1. Утепление пеноизолом жилых и строящихся зданий 9
6.2. Утепление крыши загородного дома 11
6.3. Утепление крыш с холодным чердаком 11
6.4. Утепление бани пеноизолом 12
6.5. Утепление каркасного дома 12
7. Утепление стен пеноизолом 14
7.1. Схемы утепления стен пеноизолом без паро- гидроизоляции 14
7.2. Заливка пеноизола под профнастил 14
7.3. Утепление трехслойных кирпичных стен пеноизолом 15
7.4. Утепление фасада пеноизолом с применением магнезитовой плиты 16
8. Утепление крыши, мансарды, кровли 17
8.1. Утепление крыши заливкой пеноизолом 18
8.2. Утепление мансарды 20
8.3. Утепление чердака 20
9. Утепление пола пеноизолом 21
10. Звукоизоляция и шумопоглощение 21
11. Пеноизол – высокоэффективное укрытие для повышения сохранности силоса и сенажа 21
12. Полный перечень выполняемых работ по утеплению пеноизолом 22
12.1. Утепление домов 22
12.2. Утепление стен 22
12.3. Утепление крыши, мансарды, кровли 22
12.4. Утепление полов 23
12.5. Утепление перекрытий 23
12.6. Утепление потолков 23
12.7. Утепление строительных конструкций 23
12.8. Утепление промышленных конструкций 23
12.9. Пеноизол в сельском хозяйстве 23
1. Что такое пеноизол?
Пеноизол – это жидкий пенопласт, который производится на специальной установке прямо на строительной площадке и заливается в подготовленную опалубку или пустотелые конструкции.
Пенопласты, применяемые в качестве теплоизоляции и звукоизоляции, должны быть легкими, огнестойкими и биостойкими, нетоксичными, технологичными в производстве, экономически выгодными. В настоящее время нет таких материалов, которые полностью бы отвечали всем этим требованиям.
Карбамидные пенопласты привлекли к себе внимание низкой плотностью, доступностью, дешевизной исходного сырья, простотой технологии изготовления, отличными тепло- и звукоизоляционными свойствами. Они лучше других пенопластов отвечают большинству этих требований и становятся все более популярными в промышленном и частном строительстве.
Пеноизол относится к новому поколению карбамидных теплоизоляционных пенопластов (поропластов).
От всех существующих на данное время на рынке теплоизоляционных материалов пеноизол отличается высокими теплоизоляционными свойствами (коэффициент теплопроводности от 0,028-0,037 Вт/м°С), низкой плотностью (8-25 кг/м³), большой сопротивляемостью огню, стойкостью к действию микроорганизмов, грызунов, очень высокой звукоизоляцией, низкой ценой.

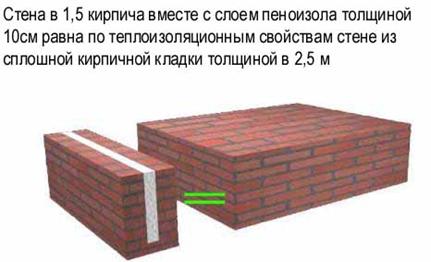

Пеноизол толщиной 5 см с жесткой наружной облицовкой по теплопроводности соответствует 90-100 см кирпичной кладки!
Также необходимо обратить внимание на интересную особенность пенопластов: при понижении эксплуатационной температуры коэффициент теплопроводности пенопластов уменьшается как из-за снижения теплопроводности газа в ячейках материала, так и за счет создания в них некоторого разряжения. Таким образом, применяемые для теплоизоляции зданий мелкоячеистые материалы (пеноизол), резко улучшают свои теплоизоляционные качества в условиях отрицательных температур, то есть нашей зимы. Действует автоматическая система регулирования: чем ниже температура окружающего воздуха, тем теплоизоляционное качество материала становится лучше. Как бы самой природой пеноизол создан для наших климатических условий.
2. Основные преимущества
Качественно!
Изолирует тепло Вашего дома от уличного холода.
Недорого!
Используя другие утеплители нужно отдельно платить за материал, доставку, монтаж. Применяя «жидкий пенопласт» Вы экономите на транспорте и укладке. На маленькой «ГАЗеле» грузоподъёмностью 1,5т помещается сырья на 75 м³ (железнодорожный вагон) готового утеплителя. Конструкция стен, утепленная пеноизолом, в 1,8 раза дешевле, чем аналог с другими утеплителями.
Практично!
Утепление пеноизолом позволяет на порядок сократить время строительно-монтажных работ. Опытная бригада наших специалистов из 2-х человек заливает до 3 м³ пеноизола в час. Сам принцип закачивания утеплителя по шлангам позволяет реализовать технические решения, недоступные для традиционных материалов.
3. Компоненты для пеноизола
Компоненты, используемые при производстве пеноизола:
– полимерная смола (ПС);
– пенообразователь (ПО);
– катализатор отвердения (КО);
– вода.
4. Характеристики и свойства пеноизола
Пеноизол служит для утепления стен, крыш и полов жилых и строящихся зданий. Изготавливается и заливается на объекте заказчика. Срок полного застывания – несколько суток.
Свойства:
1. низкая теплопроводность
2. низкая плотность
3. пожаробезопасность[1]
4. долговечность
5. экологичность материала
6. способность предотвращать распространение насекомых и грызунов (биологически устойчив)[2]
7. стойкость к действию микроорганизмов и большинству органических растворителей
Таблица 1
Показатель | Единица измерения | Значение |
Плотность | кг/м³ | 8-25 |
Теплопроводность | (Вт/м) * С | 0,028-0,035 |
Предел прочности при сжатии (при 10-процентной линейной деформации) | кг/см | 0,07-0,5 |
при изгибе | кг/см² | 0,10-0,25 |
при растяжении | кг/см² | 0,05-0,08 |
Водопоглощение за 24 часа (по массе) | % | 10,5-20,0 |
Влажность (по массе) | % | 5,0-14,5 |
Паропроницаемость | г/(мчПа) | 0,21–0,24 |
Диапазон рабочих температур | C° | от -50 до +120 |
Продолжительность самостоятельного горения | сек | 0 |
Группа горючести | Г2 | |
Группа воспламеняемости | В2 | |
Группа дымообразующей способности | Д1 | |
Группа токсичности | Т2 | |
Срок эксплуатации | не менее 50 лет |
Рис.1 Предел прочности пеноизола при сжатии Рис.2 Сравнение по теплозащите
|
4.1. Теплоизоляционные свойства пеноизола
Теплоизоляционные свойства пеноизола определяются, в первую очередь, очень низкой плотностью, т. е. большим содержанием воздуха в материале.
Коэффициент теплопроводности этого материала, в сухом состоянии, близок к коэффициенту теплопроводности воздуха.
Открытопористая структура пен, гидрофобность полимерной основы и другие факторы способствуют быстрому удалению влаги из этих материалов.
4.2. Гигроскопичность пеноизола
Существенно, что пеноизол, являясь гидрофобным материалом в сочетании с гидрофильными материалами (дерево, кирпич, бетон, гипс и др.) легко отдает излишнюю влагу и таким образом сохраняет коэффициент теплопроводности.
Важнейшее достоинство пеноизола – высокая паропроницаемость – подразумевает возможность его сорбционного увлажнения, достигающего 20% от массы материала. Но учитывая низкую плотность пеноизола, количественное содержание влаги в объеме материала незначительно и мало влияет на ухудшение коэффициента теплопроводности. Реальное водопоглощение материала через 24 часа после погружения в воду составляет от 10% до 15%.
4.3. Паропроницаемость пеноизола
Хорошее воздухопроницание и саморегуляция влажности – важнейшие достоинства пеноизола.
Они дают возможность стене подпитывать или забирать недостающую или излишнюю влагу в помещениях.
Паропроницаемость значительно выше, чем у других видов газонаполненных пластмасс, т. е. в 300 раз больше по сравнению с полиуретановыми и в 30 раз – по сравнению с полистирольными пенопластами.
Таким образом, высокая самопроизвольная скорость удаления воды из материала обеспечивает быстрое восстановление их теплоизоляционных свойств.
4.4. Теплостойкость и огнестойкость пеноизола
Пеноизол может эксплуатироваться при температуре от -60°C до +80°C. Он характеризуется высокой стойкостью к циклическим изменениям температуры.
Пеноизол – пожаробезопасный материал. Он не горюч (не горит сам, не поддерживает горение и не образует расплавов). Под воздействием высоких температур материал обугливается, уменьшаясь в объеме.
4.5. Долговечность пеноизола
Пеноизол стоек к действию большинства агрессивных сред (кроме сильных кислот и щелочей).
Бактерицидные свойства пенопластов, находящихся в естественных климатических условиях, связаны не только с химической природой полимерной основы, но и с наличием незначительного количества свободного формальдегида. http://*****/
Срок службы его в конструкции при температуре эксплуатации -30 °С + 40 °С составляет около 78 лет.
Испытания показали, что сам материал при температурах от -100 °С до +120 °С никаких изменений по физико-механическим характеристикам не претерпевает.
Экологически безопасный материал. Разрешен к применению в любом строительстве.
4.6. Звукоизоляционные свойства пеноизола
Открытопористая структура, и наличие капиллярных каналов обуславливают прекрасные звукоизоляционные свойства пеноизола.
Наиболее интенсивное поглощение звука наблюдается при Гц, максимальное при 1000 Гц, что объясняется явлением резонанса в ячейках и капиллярах пены.
Хорошая звукоизоляция достигается при применении конструкции типа «Воздушная подушка».
Звукоизоляционные испытания
Оценка шумопоглощающих свойств пеноизола. Образцы представляют из себя диски диаметром 100 мм, вырезанные из образцов пеноизола разной толщины. Результаты исследований приведены в Табл. 2.
«Оценка коэффициента шумопоглощения».
Таблица 2
Частота, Гц | Толщина = 95 мм | Толщина = 44 мм | Толщина = 24 мм |
200 | 26 | 12 | 8 |
300 | 40 | 27 | 25 |
400 | 43 | 27 | 26 |
500 | 41 | 25 | 20 |
600 | 36 | 27 | 18 |
800 | 42 | 27 | 26 |
1000 | 68 | 38 | 36 |
1200 | 70 | 36 | 28 |
1400 | 68 | 48 | 50 |
1600 | 52 | 58 | 68 |
1800 | 50 | 66 | 62 |
2000 | 52 | 68 | 57 |
2200 | 54 | 50 | 60 |
2400 | 50 | 47 | 24 |
4.7. Экологичность пеноизола
Экологичность – качество субъекта и объекта, выражающееся в способности существовать или функционировать, причиняя минимальное деструктивное воздействие на окружающее в широком смысле
(См. http://ru. wikipedia. org/wiki/Экологичность).
Что происходит с пеноизолом после того, как его выкинули на свалку?
Под воздействием ультрафиолетового излучения он МЕДЛЕННО разлагается на составляющие: карбамид и летучие газы. Газы улетучиваются, а карбамид, лучшее на сегодняшний день азотосодержащее удобрение – МЕДЛЕННО растворяется, превращаясь в питательную среду для растений.
Это – теория. А вот фотоотчет об эксперименте, поставленном по этому поводу. Итак, наугад из мешка берем 2 шт. примерно одинаковых по размеру луковиц.
Одну луковицу высаживаем в кусок пеноизола. Вторую – как обычно в баночку с водой.
Эту нехитрую констркуцию выставляем на улице на солнышко, периодически поливаем водой.
Наблюдаем, что происходит, фиксируем на фотоаппарат.
Когда луковицы «проснулись», хорошо заметно, как сильно разнится их корневая система. Пеноизол – идеальная среда для проращивания рассады.
По нашему предположению, влажный пеноизол, находясь на солнце постоянно снабжает растение микродозами удобрения. В автоматическом режиме.
После того, как результаты эксперимента стали очевидны, лук – съели!
5. Использование аналогов пеноизола зарубежом
Пеноизол – прекрасный теплоизоляционный материал, нашел широкое применение и за рубежом, имея различные торговые названия, разные плотности и физико-механические свойства. Так в Англии пеноизол имеет название флотофаум (фирма «Вармаль ЛТД»), в Японии – ипорка, Германии – аминотерм, Чехии – мофотерм, Швейцарии – изошаум, Дании – инсульспрей, Франции – изолеж, Канаде – инсулспрей.
Эти пенопласты применяются для теплоизоляции и звукоизоляции наружных и внутренних стен зданий, выполненных из кирпича, бетона или дерева. Пенопласты используются также для теплоизоляции кровель старых зданий, подвесных потолков, сводов, перекрытий, климатических установок, кабельных каналов, стен лестничных клеток, воздуховодов, мусоропроводов, шахт, пазов на потолках и стенах, труб горячего водоснабжения и канализации, металлических полых профилей, рам, окон, дверей и др.
Проведенные в Мосте (Чехия) исследования большого количества 2- и 5-этажных домов подтвердили высокие теплоизоляционные свойства мофотерма. В Чехии испытали железобетонные трехслойные панели толщиной 24 см с утеплением плитами из мофотерма (плотность 10 кг/м3, толщина – 50 мм). Термическое сопротивление таких панелей составляет 1,058 м2 К/Вт, что эквивалентно сопротивлению кирпичной стены толщиной 85 см. http://*****/ Пропаривание таких панелей не отразилось на теплофизических свойствах пены. В Чехии использовались плиты перекрытия из железобетона с изоляцией из мофотерма. В процессе производства на арматурные сетки железобетонных плит наносилась пена плотностью до 12 кг/м3 и выравнивалась гладилкой до требуемой толщины. Для предохранения пенопласта от разрушения во время монтажа перекрытия после окончания усадки через 2…4 дня на пену наносилась цементная стяжка толщиной 3 мм.
Фирма «Вармаль ЛТД» (Англия) применяет пенопласт под названием флотофаум для теплоизоляции стен. Приготовленные смеси можно применять на месте или использовать готовые плиты.
В Германии пенопласт анимотерм применяется при устройстве теплоизоляции покрытий, стен зданий и деревянных перегородок. По стандарту DIN 4102 аминотерм относится к классу трудновозгораемых материалов и имеет коэффициент теплопроводности 0,025-0,027 Вт/мК. http://*****/
В Нидерландах карбамидный пенопласт используется с 1974 года для теплоизоляции зданий с полыми стенами из кирпича и внутренней стеной толщиной 110 мм, выполненной из силикатного кирпича, заполняется пенопластом толщиной 60 мм. Заполнение полости пенопластом можно производить плитами или методом заливки. Для этих целей в наружной кирпичной стене на определенном расстоянии друг от друга высверливаются в швах отверстия, через которые жидкая пена подается в полость стены под небольшим избыточным давлением.
Во Франции разработаны технические условия теплоизоляции наружных трехслойных стен с воздушной прослойкой по способу «изолеж». В наружной стене в шахматном порядке высверливаются в швах отверстия с расстояниями между ними около 70 см. Через нижнее отверстие в воздушную полость подается пенопласт марки «изолеж». В верхней части стены высверливаются отверстия для выпуска воздуха. Качество пенопласта обеспечивается сушкой воздухом, пропускаемым через пенопласт с помощью высверленных отверстий. Для условий Франции толщину теплоизоляционного слоя в 80 мм обеспечивает коэффициент теплопередачи 0,033 Вт/м2°С.
В Канаде пенопласт инсулспрей применяется для заполнения пространственных железобетонных элементов в навесных панелях, в ограждениях многоэтажных зданий, для теплоизоляции кирпичных полых стен, сборных железобетонных стеновых панелей для звукоизоляции перегородок.
Имеются сообщения о производстве пенопластов типа пеноизол в Японии под названием ипорка.
В США пенопласты типа пеноизол применяют при строительстве новых жилых зданий, для тепловой изоляции горизонтальных и вертикальных труб центрального водяного отопления и трубопроводов, для изоляции наружных стен и устройства внутренних звукоизоляционных перегородок в кирпичных и железобетонных зданиях, для заполнения швов между бетонными плитами перекрытий, для устройства звуко - и теплоизоляции во временных жилых и промышленных сооружениях, для теплоизоляции холодильников и изготовления трехслойных панелей и т. д.
Главная тенденция – за рубежом процент применения карбамидных пенопластов по сравнению с другими из года в год растет и достигает сейчас в некоторых странах до 35%.Эти пенопласты применяются также для уменьшения производственного шума путем устройства из них колпаков на оборудование, устройства звукопоглощающих потолков, тиров и т. п. Большое количество этих пенопластов используется для теплоизоляции вагонов, контейнеров, емкостей для хранения жидких газов.
6. Применение пеноизола при утеплении дома
Особенно перспективно использовать пеноизол в качестве теплоизоляционного материала при строительстве 1-2-этажных сооружений типа ангаров, боксов, крытых площадок, при утеплении складов, гаражей, дачных домиков, при текущем и капитальном ремонте жилых и производственных зданий и сооружений. Например, для изоляции крыш, стен, перекрытий, полов, в кровельных и стеновых панелях с деревянным или металлическим каркасом с ограждающими обшивками, в сборно-разборных сооружениях, в звукоизолирующих перегородках, для изоляции овощехранилищ, промышленных холодильников и т. д.
При заливании в пустотелые профили трехслойных ограждающих конструкций, жидкий пеноизол полимеризуется и высыхает в нормальных условиях. Это свойство делает его незаменимым при теплоизоляции уже построенных зданий (с воздушной полостью), так как пеноизол – единственный теплоизоляционный материал, обладающий необходимыми для этого свойствами.
В отличие от пенополиуретана – пеноизол не увеличивается в объеме (первый попросту разопрет стену), а также в несколько раз дешевле. В конструкциях, заполненных пеноизолом, даже при наличии трещин во внешней стене, опасность проникновения влаги в помещение исключается.
Резюмируя, можно утверждать, что пеноизол по соотношению цена/качество – первый среди всех теплоизоляционных материалов. http://*****/ Он пожаробезопасен, единственный из пенопластов не допускает распространения насекомых, плесени и грызунов. Обладает высокими звукоизоляционными свойствами, прост и доступен в изготовлении и использовании, технологичен – возможна заливка пенопласта в полости.
6.1. Утепление пеноизолом жилых и строящихся зданий

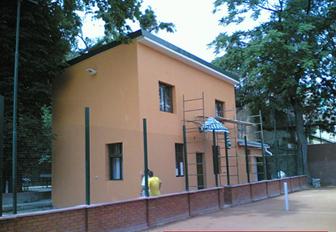

Пеноизол отлично зарекомендовал себя при ремонте старых зданий и сооружений, а именно – заливка пеноизола во внутренние полости стен без необходимости разрушать кирпичную кладку или снимать деревянную обшивку. Благодаря низкой плотности материала, дополнительная нагрузка на обветшалые несущие конструкции минимальна. Метод заливки очень поможет «обновить» старый дом. Например, пеноизол можно залить в воздушную прослойку в кирпичной кладке в старом доме или залить чердак. В таких случаях эта технология незаменима!

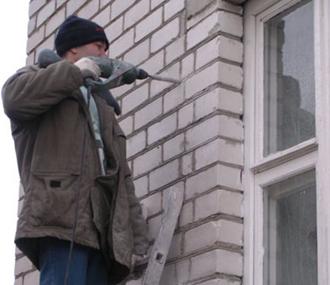

Рис.4 Сверление отверстий
Пеноизол закачивается под давлением в межстенное пространство, не имея при этом стыковых соединительных швов, что нельзя сказать об пенополистероле и минеральной вате.

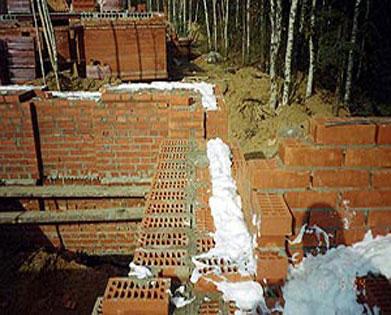

Для заполнения таких пустот в наружной кирпичной стене, в швах кладки, в шахматном порядке высверливаются отверстия.
Затем пеноизольная масса подаётся через нижние отверстия, поднимаясь выше, заполняя весь объем. Суфлеобразный пенопласт появляется в отверстиях второго ряда. После этого начинается заливка следующего яруса.
Таким образом, утеплителем заполняется вся полость стены.

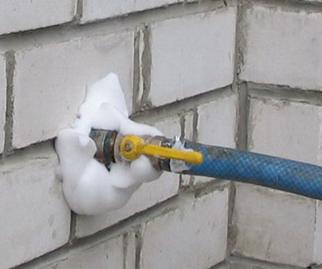

Рис.6 Закачка пеноизола в стену через отверстие

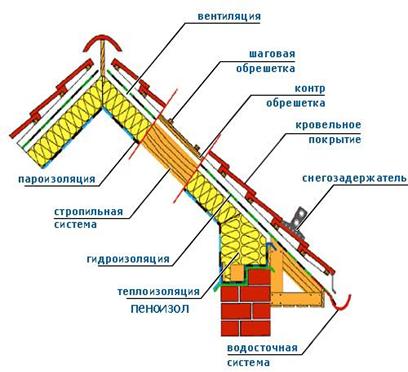

6.2. Утепление крыши загородного дома
Через крышу уходит около 10 процентов тепловой энергии. Эта доля может быть больше или меньше – все зависит от типа крыши. Если у дома скатная крыша или есть мансарда, теплопотери чаще несколько ниже, потому что такие конструкции создают тепловой буфер.
Утеплитель для кровель должен сохранять теплоизоляционные свойства на протяжении долгого времени, быть биостойким, не выделять в процессе эксплуатации токсичных веществ и соответствовать требованиям пожарной безопасности. http://*****/
Для утепления скатных крыш требования по прочности к теплоизоляционным материалам не столь жесткие, важно лишь, чтобы он не давал усадку, так как в таком случае под коньком возможно возникновение «мостиков холода».
Этим требованиям соответствует пеноизол плотностью от 15 до 30 кг/м3 – он применяются для утепления скатных кровель с различными уклонами. Во избежание конденсации влаги в утеплителе, а также вздутия кровельного ковра в плоской традиционной кровле необходим пароизоляционный слой из полипропилена или полиэтилена.

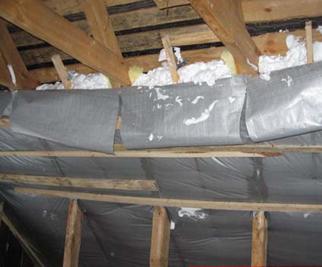

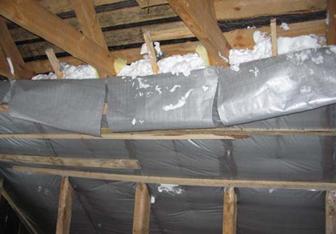

Рис.11 Утепление крыши под пленку-паробарьер

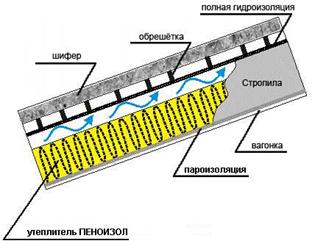

6.3. Утепление крыш с холодным чердаком

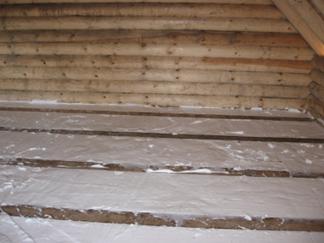

У крыш с холодным чердаком утепляется только чердачное перекрытие.
Сначала устраивается пароизоляция, а затем заливается теплоизоляционный материал пеноизол. Поверх утеплителя обычно делают стяжку из цементно-песчаного раствора.
Либо утеплитель пеноизол заливается между деревянных лаг, на которые крепится деревянный настил.
6.4. Утепление бани пеноизолом
Рис. 16 Заливка пеноизола сопровождается
выравниванием верхнего слоя
6.5. Утепление каркасного дома
Важно, чтобы грамотно были подобраны материалы для внутренней и наружной обшивок дома.
Одно из больших достоинств пеноизола заключается в том, что он очень легко пропускает сквозь себя воздух и быстро сохнет.
Поэтому снаружи его нужно закрывать очень мало продуваемым, хорошо защищающим от осадков, но паропроницаемым материалом, можно даже без воздушного зазора, который необходим для устройства вентилируемого фасада с другими утеплителями.
Если использовать подходящий паропроницаемый материал для внешнего слоя, то можно смело отказываться от внутренней пароизоляции и стена будет «дышащей». http://*****/
Точка росы окажется внутри пеноизола, но конденсирующаяся в нем влага будет легко выходить через внешний слой, небольшие щели и неплотности.
|
Возможный состав слоев стены:
деревянный брус – пеноизол – ветрозащитная паропроницаемая мембрана – деревянная обшивка.
Такая конструкция работает прекрасно!
А в чисто каркасном варианте брус заменяем, например, на вагонку и еще один слой паропроницаемой мембраны.
Таким образом, поместив пеноизол между мембранами, полностью компенсируем его высокую продуваемость, но сохраняем все остальные положительные качества утеплителя.
Внешняя стена
Преимущества:
Небольшая толщина каркасной стены (около 20 см), заполненной пеноизолом, дает высокий процент теплосбережения.
В стене удобно располагаются вертикальные коммуникации, прежде всего внутренние электросети.
Покрытие стен в каркасном доме удобно для отделки, так как они практически идеально ровные вследствие использования калиброванной струганной доски.
Наличие вентилируемого фасада препятствует проникновению влаги внутрь каркаса и существенно увеличивает срок службы дома.

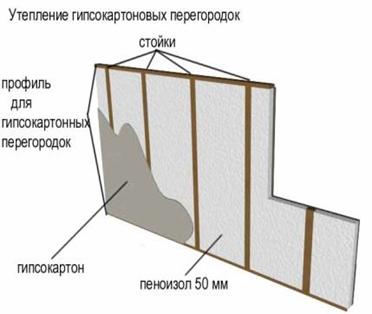

Внутренняя стена
Состав сечения:
Гипсокартон
Деревянный каркас
Утеплитель пеноизол
Гипсокартон
Кровля
Преимущества (особенности):
Использование металлочерепицы более оптимально, так как утепляется потолок, (а не кровля, как в случае мягкой кровли) и сокращаются объем прогреваемого пространства, следовательно теплопотери.
В случае применения металлочерепицы утепляется потолок, а не кровля, что сокращает теплопотери вследствие сокращения объема прогреваемого пространства.
7. Утепление стен пеноизолом
7.1. Схемы утепления стен пеноизолом без паро - гидроизоляции
При утеплении стен пеноизолом должны обязательно соблюдаться следующие правила:
Во-первых – во всех конструкциях наружных стен обязательно должен соблюдаться следующий принцип: сопротивление паропроницанию внутреннего слоя (слоя обращенного в сторону помещения) должно быть не менее чем в 1,5 раза выше сопротивления паропроницанию наружного (фасадного) слоя.
Во-вторых – использование в стенах в качестве пароизоляции пленок, фольги, рубероида и других, непроницаемых и малопроницаемых для пара материалов – крайне не нежелательно, т. к. это исключает воздухообмен между помещениями здания и наружным воздухом.
Кроме того, пароизоляция исключает очистку воздуха и регуляцию его влажности внутри здания.
Пароизоляция лишает пеноизол его важнейших достоинств:
– хорошего воздухопроницания,
– саморегуляции влажности,
что дает возможность стене, при помощи пеноизола, подпитывать или забирать недостающую или излишнюю влагу в помещении.
Для сохранения стабильной теплоизоляции стены и для повышения эффективности использования пеноизола его следует контактировать с гидрофильным материалом – дерево, кирпич, бетон, гипс и другие.
Рис.18 Материал внутр. стены – Рис.19 Материал внутр. стены – Рис.20 Материал внутр. стены –
кирпич красный полый бетон брус
7.2. Заливка пеноизола под профнастил
«Пирог» – обычно следующий (снаружи-вовнутрь):
– снаружи профнастил
– пленка гидро-ветро защиты
– пеноизол
– пленка пароизоляция
– профнастил изнутри.
Технология такова:
1. Снаружи полностью зашивается весь профнастил. Оборудование располагалось внутри.
2. Внутреннюю стену зашивается по частям, полностью полоса сверху донизу. Заливали через боковой зазор.
|
3. Настроить оборудование надо так, чтобы пеноизол получался текучим и исключались непроливы:
по максимуму снизить температуру раствора, снизить концентрацию кислоты, немного увеличить соотношение «раствор/смола».
4. При заливке смесительный рукав погружается в уже залитый пеноизол, чем достигается небольшое избыточное давление в зоне заливки.
5. Тщательно выдерживать плотность. Лучше сразу заложить в цену повышенную плотность.
6. Сделать тестовую заливку на 1-2 листах. Залить, снять, посмотреть. При необходимости подкорректировать настройки.
|
|
Рис.21-23 Заливка пеноизола со съемной опалубкой
7.3. Утепление трехслойных кирпичных стен пеноизолом
|
Что же это за такие детали?
Главные требования к утеплителю
Во-первых, ремонтно-восстановительные работы такой конструкции чрезвычайно дороги и трудоемки, поэтому к применяемому утеплителю нужно подходить с особой ответственностью.
Главные требования к утеплителю: паропроницаемость утеплителя и его долговечность.
Эти требованиям отвечает пеноизол.
Внутренний слой кладки
Во-вторых, в рассматриваемой системе внутренний слой каменной кладки – это атлант, на который несет на себе все механические нагрузки, приходящиеся на наружные стены (его толщина определяется из прочностного расчета).
Поэтому слагать его могут только надежные и прочные камни: глиняный или силикатный кирпич, бетонные, керамзитобетонные, газосиликатные и другие блоки.
Облицовочный слой
В-третьих, отметим, что перед внешним слоем стоят две совершено другие, но не мене важные задачи: украшать фасад и защищать утеплитель. Поэтому наружная стенка всегда тоньше и стройнее внутренней.
Если говорить об эстетике наружного слоя, выполненного из качественного кирпича или керамического камня, то желательно не скрывать, а наоборот обнажать опоэтизированную кирпичную фактуру, делая ее тектоничной, как выражаются архитекторы.
К оштукатуриванию же обычно прибегают в случае использования бетонных или керамзитобетонных блоков.
Гибкие связи
В-четвертых, чтобы нагруженный и ненагруженный слои в системе работали дружно, используют специальные связи.
В такой конструкции будет непростительной ошибкой выполнять их жесткими, т. е. из тех же каменных материалов, из которых выполнены слои.
Причина в том, что кирпичные перемычки, рассекающие утеплитель, превращаются в «мостики холода», через которые на улицу течет из дома драгоценное тепло.
Самое эффективное решение, позволяющее повысить теплотехническую однородность и снизить теплопотери – использование гибкой стеклопластиковой или базальтопластиковой арматуры.
Коэффициент теплопроводности таких связей 0,45 Вт/мћ°С против 50 Вт/мћ°С у гибких стальных связей. Они укладываются в швы кладки на глубину 60-80 мм на расстоянии 600 мм друг от друга по высоте стены и мм вдоль стены (2-5 штуки на 1 м2).
Балки и плиты перекрытий
В-пятых, хотелось бы предостеречь Вас и еще от одной ошибки проектирования, которая приводит к образованию вездесущих «мостиков холода». Балки и плиты перекрытий должны опираться только на внутреннюю стенку и не заходить в толщу утеплителя.
Рис.24 Утепление трехслойных кирпичных стен
|
7.4. Утепление фасада пеноизолом с применением магнезитовой плиты
Данная система устройства утепления фасада дома по стоимости находится между сайдингом и оштукатуренным пенополистиролом.
Рис.25,26 На стене дома набирается стандартная система несущих оцинкованных профилей, как для гипсокартона. На профиля прикручиваются магнезитовые плиты.
Рис.29,30 После этого стены можно покрасить или покрыть любой декоративной фасадной штукатуркой
(этот дом перезимовал уже 3 зимы).
8. Утепление крыши, мансарды, кровли
Основным способом утепления совмещенных кровель является установка утеплителя между стропилами под гидроизоляционный слой с зазором между ними.
Гидроизоляция крепится к стропилам брусками контробрешетки. На стропила, со стороны помещения, закрепляется пароизоляционный слой (закрепляют контрбрусом либо другим удобным способом).
Для исключения накопления влаги в утеплителе в любом случае должен быть предусмотрен вентиляционный зазор либо применен гидроизоляционный паропроницаемый слой.
Рис.31,32 Совмещенная кровля с вентиляционным зазором и без вентиляционного зазора
Проветривание пространства между утеплителем и кровельным материалом
Если кровля покрыта материалом с низкой паропроницаемостью (металл, «Биолайн»), то конструкция кровли должна обеспечивать проветривание пространства между утеплителем и кровельным материалом.
Это необходимо для исключения накопления влаги в утеплителе и максимально эффективного использования такого свойства пеноизола, как высокая газопроницаемость (крыша «дышит»).
Осуществляется активный газообмен между внутренним пространством кровли и внешней средой.
В такой мансарде будет комфортно находиться человеку длительное время без проветривания помещения и нет необходимости организовывать специальные системы вентиляции.
Вентиляция осуществляется «сквозь» кровлю.
8.1. УТЕПЛЕНИЕ крыши заливкой пеноизолом
Рис.33 Стропила утепляемой мансарды
Пленка – лучше всего брать «серебристый паробарьер». И цена приемлемая, и самая прочная, не тянется. Все остальное – НЕ БРАТЬ, растягивается под весом мокрого пеноизола.
Рис.35 Между стропилами образуются «карманы»
Рис.38 Пленку натягивать как можно сильнее
К концу смесительного рукава скотчем прикрепить грузик, например, из 2-3 кусков арматуры длиной 20-30см. Рукав опускается на самое дно кармана. Постепенно вытягивать рукав по мере наполнения.
Но даже сильно натянутая пленка может слегка давать «пузо» под нагрузкой. Поэтому можно рейками дополнительно подпереть пленку на время заливки. Рейки крепить шурупами. После заливки части мансарды вся конструкция легко и быстро демонтируется и переносится на следующий заливаемый участок.
Рис.39 Мансарда сразу после заливки
Образовавшееся «пузо» обычно небольшое и не требует дальнейшего вмешательства. Оно не мешает последующему закреплению оцинкованых профилей и гипсокартона (или другой облицовки). Если «пузо» будет мешать – его можно сразу, по сырому, легко вмять на требуемую глубину. http://*****/
Сразу делать боковые скаты. Верхнюю горизонтальную поверхность оставить на потом. На горизонтальные балки по центру сверху разместить вдоль мансарды дорожку из доски для перемещения внутри заливщика. Эти доски так там потом и останутся. Снизу аналогично закрепить пленку, оставив наверх лаз для заливщика. После заливки лаз заделать, утеплив его тем же, но уже застывшим, пеноизолом. Или куском ваты.
Рекомендации по монтажу пленки
Пленка крепится скобами сразу с шагом 20-30 см. Затем поверх пленки размещается усиливающая подложка под скобы из полоски вдвое сложенной пленки или из пропиленовой грузовой ленты (такая белая пластиковая лента, которой увязывают штабеля кирпича). Поверх подложки скобы набить с шагом 50-100 мм.
Второй вариант – закрепить пленку контррейкой на шурупы.
Пленку удобно при монтаже резать на любые удобные куски. Потом куски пленки очень прочно склеиваются специальным монтажным двусторонним скотчем.
Все места примыкания пленки к боковым стенкам и полу сделать с нахлестом в 15-20 см. Под пленку уложить полоски вдвое сложенной стекловаты, сверху закрепить, плотно прижав – рейкой с дюбелями.
8.2. Утепление мансарды
Покрытие мансарды должно не только защищать дом от атмосферных осадков (дождь, снег), но и препятствовать охлаждению помещений верхнего этажа.
Как известно, теплый воздух, будучи легче холодного, всегда поднимается вверх, поэтому температура воздуха под потолком в среднем на 2°С выше, чем посередине высоты помещения.
При одинаковой теплоизоляционной способности стен и кровли потери тепла через последнюю всегда будут больше, что обусловлено большим перепадом температур между наружной и внутренней поверхностями покрытия мансарды.
Кроме того, влагосодержание теплого воздуха обычно выше, чем холодного, поэтому конденсат на потолке верхнего этажа может образовываться при более высоких температурах, чем на внутренней поверхности стены. В связи с этим к теплозащите кровельных покрытий предъявляются более жесткие требования, чем к наружным стенам.
Теплопотери через мансарду достаточно велики, поэтому правильно выполненное утепление ее покрытия способно принести ощутимый экономический эффект.
При сравнении двух типовых двухэтажных домов площадью 205 м2 с мансардами, утепленными в соответствии с прежними и новыми требованиями, установлено, что современный уровень теплозащиты позволяет снизить потери тепла через покрытие более чем на 3 кВт и тем самым существенно уменьшить мощность системы отопления и снизить расходы на обогрев дома. http://*****/
Значительную опасность для людей представляют сосульки, свисающие с крыши. В процессе сбивания сосулек велика вероятность повреждения кровли со всеми вытекающими последствиями.
Одной из причин образования сосулек в зимнее время является недостаточная теплоизоляция покрытия крыши. Снег, подогреваемый снизу теплом, проходящим через плохо утепленное покрытие, начинает подтаивать, и вода, стекающая с крыши, превращается в сосульки.
Только при хорошо выполненной теплоизоляции сосульки не будут доставлять неприятностей зимой! Звоните нам и мы поможем Вам решить проблемы с утеплением загородного дома или дачи.
|
8.3. Утепление чердака
Утепление кровли
1. Кровельное покрытие
2. Ветрозащита
3. Утеплитель пеноизол
4. Пароизоляция
5. Внутренняя отделка
Утепление чердачных стен
1. Ветрозащита
2. Утеплитель пеноизол
3. Пароизоляция
4. Внутренняя отделка
Утепление перекрытия
1. Утеплитель пеноизол
9. Утепление пола пеноизолом
В конструкции пола над неотапливаемыми подвалами с применением пеноизола должна быть предусмотрена вентиляция.
Вентиляция пола должна осуществляться по диагоналям с выходом воздуха через решетки покрытия пола в углах помещения.
10. Звукоизоляция и шумопоглощение
В перегородках и перекрытиях пеноизол используется в основном как звукоизолятор.
Исследования звукоизоляционной способности пеноизола показали, что индекс изоляции воздушного и транспортного шумов идентичны минераловатным плитам П-30.
Большое количество звуковой энергии передается через зазоры и пустоты в стенах, стыках пола и потолка.
Закачанный в полость пеноизол создает звукоизоляционную стенку.
При этом пеноизол проникают в самые мелкие углубления изолируемого пространства.
Пеноизол обладает отличными шумопоглощающими свойствами. Под поглощением шума понимают снижение звуковой энергии.
11. Пеноизол – высокоэффективное укрытие для повышения сохранности силоса и сенажа
По оценке специалистов наилучший результат достигается при укрытии корма карбамидоформальдегидным (КФ) пенопластом пеноизол, приготовленный по технологии «жидкий пенпласт».
Смысл технологии состоит в том, что раствор подкисленного пенообразователя или агент вспенивания-отверждения, подаваемый насосом, в пеногенераторе вспенивается воздухом, нагнетаемым компрессором, жидкая пена подается в смеситель, куда под давлением насосом закачивается раствор КФ-смолы, которая распределяется на пузырьках кислой пены.
Получается жидкий КФ-пенопласт, который распределяется по поверхности корма и под действием содержащейся в нем кислоты отвердевает, те есть происходит полимеризация КФ-смолы на кислой пене.
Жидкий пенопласт негорюч, имеет объемную массу 10-17 кг/м куб., является наилучшим теплоизолятором, наносится на поверхность силоса слоем 5-10 см. Он хорошо удерживается на поверхности корма, на металлических и бетонных стенках с наклоном 45-60 град. http://*****/
Данные производственных испытаний показали, что КФ-пенопласт является не только хорошим теплоизолятором, но и оказывает консервирующее влияние на массу.
При таком укрытии доля испорченного силоса составляет всего 1,0-3,6%, что в 2,0-3,5 раза меньше, чем при укрытии пленкой, соломой и землей (10-16 см).
При самоукрытии доля испорченного силоса составляет 10-12%. Если масса промерзает, то затрудняется отбор из траншеи, погрузка и раздача корма.
12. Полный перечень выполняемых работ по утеплению пеноизолом
12.1. Утепление домов
- утепление коттеджей заливочным пенопластом;
- утепление загородных домов;
- утепление дач пористым пенопластом;
- утепление зданий;
- утепление складов;
- утепление ангаров;
- утепление боксов;
- утепление крытых площадок;
- утепление гаражей;
- утепление бань;
- утепление бытовок;
- утепление контейнеров;
- утепление вагонов;
- утепление садовых домиков;
- животноводческих помещений;
- утепление частных домов;
- утепление кирпичного дома;
- утепление жилых домов;
- утепление каркасного дома;
- утепление помещений пеноизолом;
- утепление деревянных домов
- утепление пеноизолом эксплуатируемых и уже построенных зданий методом закачки пеноизола в пустоты.
12.2. Утепление стен
- утепление стен дома снаружи;
- утепление стен дома изнутри;
- заливка пеноизола под профнастил;
- утепление фасада;
- утепление пеноизолом при ремонте/строительстве зданий и сооружений заливкой его во внутренние полости стен;
- утепление внутренних стен;
- утепление наружных стен;
- теплоизоляция комбинированных стен;
- утепление трехслойных кирпичных стен пеноизолом;
- теплоизоляция трехслойных железо-бетонных монолитных стен;
- утепление межстенового пространства;
- заполнение воздушных полостей стен жидким утеплителем;
- утепление наружных ограждений всех видов;
- теплоизоляция кирпичных полых стен;
- утепление деревянных стен;
- закачка утеплителя под сайдинг, вагонку, гипсокартон, металлопрофиль, фанеру, плиты OSB;
- заполнение воздушной прослойки пеноизолом;
- утепление легких каркасных стен;
- утепление фасада пеноизолом с применением магнезитовой плиты.
12.3. Утепление крыши, мансарды, кровли
- утепление крыши;
- утепление кровли;
- утепление мансарды;
- теплоизоляция наклонной кровли;
- теплоизоляция совмещенной кровли;
- утепление чердаков и чердачных помещений;
- заливка утеплителя в пустоты двойных потолков, под шифер, черепицу;
- утепление стропильной части крыши;
- теплоизоляция вентилируемых покрытий.
12.4. Утепление полов
- утепление полов;
- заливка полов пеноизолом;
- утепление полов на лагах;
- утепление фундамента;
- заливка утеплителя под половое покрытие (между лагами, под бетонную стяжку).
12.5. Утепление перекрытий
- утепление перекрытия пеноизолом;
- утепление межэтажный перекрытий;
- утепление деревянных балочных перекрытий.
12.6. Утепление потолков
- утепление потолков;
- теплоизоляция подвесных потолков, сводов.
12.7. Утепление строительных конструкций
- утепление стен лестничных клеток;
- изготовление сэндвич-панелей;
- теплоизоляция от нежелательного теплообмена с окружающей средой;
- теплоизоляция элементов конструкции зданий (колонны, балки, фермы, кровли);
- теплоизоляция металлических полых профилей рам, окон, дверей;
- теплоизоляция кровельных и стеновых панелей с деревянным и металлическим каркасом с ограждающими обшивками;
- утепление пеноизолом сборно-разборных сооружений;
- утепление лоджии, балкона;
- заливка утеплителя в пространственные железобетонные элементы в навесных панелях;
- заливка пеноизола в ограждения многоэтажных зданий;
- утепление легких каркасных сооружений;
- заливка утеплителя в пустотелые профили трехслойных ограждающих конструкций;
- изоляция мостиков холода;
- поэтажное утепление возводимых зданий;
- бесшовная теплоизоляция;
- заполнение траншейных полостей.
12.8. Утепление промышленных конструкций
- утепление промышленных и строительных конструкций;
- утепление производственных зданий и сооружений;
- теплоизоляция бытовых и промышленных холодильников;
- термоизоляция холодильных установок (стационарных и передвижных);
- тепло - и звукоизоляция различных средств транспорта;
- утепление термокамер;
- теплоизоляция промышленного оборудования;
- теплоизоляция теплообменных аппаратов;
- теплоизоляция сушильных камер;
- утепление овощехранилищ;
- теплоизоляция емкостей;
- теплоизоляция вагонов;
- устройство звукопоглощающих потолков для уменьшения производственного шума;
- термоизоляция труб, паропроводов, воздуховодов для систем кондиционирования, систем охлаждения, различных ёмкостей, цистерн, в том числе для хранения нефти; http://*****/
- нанесение теплоизоляционного покрытия для предохранения от сезонного промерзания полигонов, горных и строительных карьеров, котлованов и траншей.
12.9. Пеноизол в сельском хозяйстве
- пеноизол – высокоэффективное укрытие для повышения сохранности силоса и сенажа;
- заливка грунта пеноизолом с целью защиты от промерзания;
- теплоизоляция грунтов и сыпучих материалов от промерзания.
[1] http://www. /watch? v=zyBDKfp4NDA&feature=player_embedded (ролик на Ютуб: Пеноизол – пожаробезопасный материал
(сравнение горения пеноизола, пенопласта и пенополиуретана)).
