МЕТОДИКА

РАЗРАБОТКИ СОСТАВА

МИНЕРАЛЬНОЙ ЧАСТИ АСФАЛЬТОБЕТОННОЙ СМЕСИ

ДЛЯ АСФАЛЬТОБЕТОННЫХ ЗАВОДОВ С ГРОХОТОМ, ИМЕЮЩИМ СИТА С ЯЧЕЙКАМИ КВАДРАТНОЙ ФОРМЫ

В связи с тем, что на современных асфальтобетонных заводах в основном используются грохоты с ситами, имеющими ячейки квадратной формы, а требования к зерновому составу минеральной части в соответствии с ГОСТ даны применительно к ситам с ячейками круглой формы, следует использовать приводимую ниже переводную таблицу, позволяющую получать при рассеве идентичный зерновой состав.

Форма отверстий	Размеры отверстий, мм
Круглые отверстия	40	32	25	20	15	10	5
Квадратные отверстия	32	25	20	16	12	8	4

При применении указанных сит с ячейками квадратной формы ежесменно берется «сухой замес» и рассевается на лабораторных ситах. При наличии отклонений от заданной рецептуры осуществляется соответствующая корректировка зернового состава асфальтобетонной смеси.

Если на асфальтобетонном заводе установлены сита с другими размерами квадратных ячеек, чем в таблице, то необходимо выполнить пересчет зернового состава асфальтобетонной смеси по следующей методике:

1.  По данным рассева каменных материалов на лабораторных ситах с круглой ячейкой по существующим методикам строится кривая зернового состава в линейном масштабе по обеим осям, по вертикали - %%, а по горизонтали – размеры ячеек сит в мм (см. рис.).

2.  Ниже ряда значений размеров круглых отверстий лабораторных сит наносится СООТВЕТСТВУЮЩИЙ ряд размеров сит с ячейками квадратной формы, приведенный в таблице.

3.  Ниже этого ряда наносится ряд размеров сит с ячейками квадратной формы, установленных на грохоте асфальтобетонной установки. При этом масштаб ряда сит с круглой ячейкой во внимание уже не принимается, а учитывается только масштаб второго ряда, то есть размеров ячейки квадратных сит. Например, сито с ячейкой квадратной формы грохота 10 мм следует расположить ровно между размерами 12 и 8 во втором ряду, хотя для сит с круглыми отверстиями середина соответствует размеру 12,5 мм. На рисунке для примера расчета нанесены размеры сит грохота с ячейками квадратной формы 20, 10 и 5.

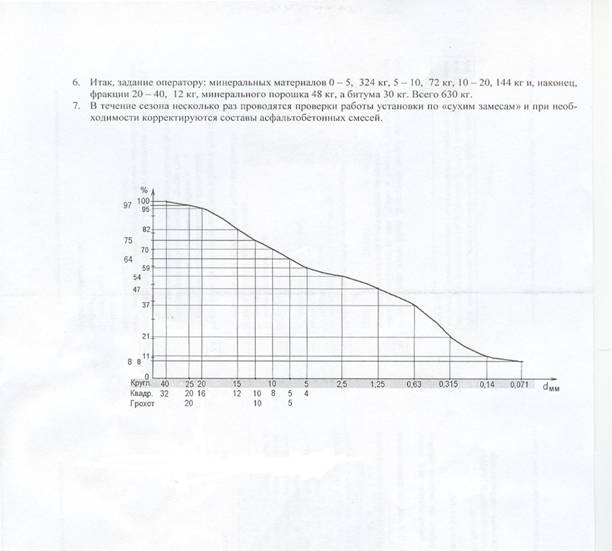

4.  Далее, используя кривую зернового состава, рассчитывается рецепт для данного грохота. Масса минеральной части на замес составляет 600 кг (из них 8% - 48 кг минерального порошка) и 30 кг битума, всего 630 кг, например, для установки ДС-158. Тогда из бункера песка нужно выгрузить в мешалку 64–8=56% (см. рис.) от массы минеральной части смеси, или 0,56х600=336 кг. Из бункера 5 – 10 нужно взять 75–64=11%, или 0,11х600= 66 кг. Из бункера 10 – 20 нужно отдозировать 97–75=22%, или 0,22х600=132 кг. И, наконец, из бункера 20 – 40 нужно взять 100–97=3%, или 0,03х600=18 кг, то есть минеральных материалов всего 600 кг.

5.  Однако, это еще не реальный рецепт для установки, поскольку любой грохот не дает идеального рассева, а каждая система дозирования тоже работает с определенной погрешностью. Поэтому необходимо сделать «сухой замес» по данным расчета п.4, взять пробы и рассеять их на лабораторных ситах. Произвести необходимые расчеты и определить процентное содержание каждой фракции. Например, фракции 0 – 5 оказалось не 56%, а 58%, то есть на 2% больше, чем должно быть в соответствии с кривой зернового состава. Тогда необходимо в задании оператору убавить от 336 кг по расчету 0,02х600=12 кг, или всего 336-12=324 кг. По фракции 5 – 10 оказался недобор: вместо 11% -10%. Тогда к заданию 66 кг необходимо добавить 0,01х600=6 кг, то есть всего 66+6=72 кг. По фракции 10 – 20 оказался недобор, вместо 22 – 20%. Тогда к расчетной величине необходимо прибавить 0,02х600=12 кг, или всего 132+12=144 кг. А частиц 20 – 40 оказалось на 1% больше, чем должно быть. Тогда от расчетной величины нужно убавить 0,01х600=6 кг, или всего 18-6 = 12 кг.

Приложение /2 к контракту

№ ___ от _______________ г.

РЕГЛАМЕНТ

проведения работ по согласованию состава асфальтобетонной смеси

Не позднее, чем за 30 рабочих дней до начала работ по устройству конструктивного слоя дорожной одежды из асфальтобетонной смеси, согласно календарному графику, Подрядная организация представляет с сопроводительным письмом на согласование Заказчику разработанный состав асфальтобетонной смеси (приложение А) (в двух экземплярах) с обязательными прилагаемыми документами:

·  протоколы лабораторных испытаний материалов, входящих в состав;

·  паспорта на материалы, входящие в состав;

·  сертификаты соответствия на материалы, входящие в состав.

Состав асфальтобетонной смеси утверждает руководитель организации, разработавшей состав асфальтобетонной смеси, с указанием даты и скрепляет печатью предприятия.

В составе указывается марка асфальтобетонного завода АБЗ, место его расположения, вид (круглые, квадратные) и размеры отверстий сит грохота названного АБЗ. При условии разнотипности лабораторных сит и сит грохота АБЗ, выполняется перерасчет зернового состава минеральной части асфальтобетонной смеси по «Методике разработки состава минеральной части асфальтобетонной смеси для асфальтобетонных заводов, имеющих сита с ячейками квадратной формы» (приложение Б).

Вместе с представленным составом Подрядная организация представляет в испытательную лабораторию ГАУ «Управление автомобильных дорог» (далее ИЛ) все виды материалов, входящие в предлагаемый к согласованию состав, с целью подтверждения заявленных физико-механических характеристик асфальтобетона. Все материалы представляются с сопроводительными документами по форме «Акта отбора проб» в объемах, необходимых как для испытаний исходных материалов, так и для изготовления асфальтобетонных образцов и их дальнейших испытаний.

Порядок проведения действий по согласованию состава:

1.  Проводится проверка всех представленных документов на наличие несоответствий и ошибок;

2.  В ИЛ проводятся испытания представленных исходных материалов для приготовления асфальтобетонной смеси на соответствие представленному к согласованию составу и требованиям ГОСТ. По полученным результатам проведенных испытаний исходных материалов оформляются протоколы испытаний;

3.  При получении положительных результатов испытаний в ИЛ из представленных исходных материалов, готовится асфальтобетонная смесь, согласно рецептуре предложенного к согласованию состава;

4.  В ИЛ из приготовленной асфальтобетонной смеси изготовляются образцы асфальтобетона;

5.  В ИЛ проводятся испытания изготовленных образцов асфальтобетона, с целью подтверждения соответствия физико-механических характеристик асфальтобетона представленному для согласования составу. По полученным результатам проведенных испытаний асфальтобетона оформляются протоколы испытаний;

6.  При получении результатов проведенных ИЛ испытаний асфальтобетона соответствующих результатам в представленном к согласованию составе и при наличии всех прилагаемых документов, состав согласовывается. Состав согласовывает руководитель с указанием даты и скрепляет печатью.

7.  Один экземпляр согласованного состава асфальтобетонной смеси и пакет приложенных к нему Подрядной организацией документов Заказчик оставляет у себя;

8.  Второй экземпляр согласованного состава асфальтобетонной смеси и протоколы испытаний, проведенных в ИЛ, сопроводительным письмом направляются на имя руководителя подрядной организации;

9.  Состав не согласовывается при условии:

·  при отсутствии подтверждения заявленных составом результатов испытаний,

·  при отсутствии обязательных документов,

·  при наличии несоответствий и ошибок в документах.

В этом случае, с обоснованием причин не согласования состава, на имя руководителя подрядной организации направляется сопроводительное письмо и один экземпляр предложенного к согласованию состава асфальтобетонной смеси.

Все повторные и последующие работы Заказчика при проведении работ по согласованию состава, производятся за счет Подрядной организации по утвержденной калькуляции ИЛ стоимости данных работ на условиях предварительной оплаты.

ЗАКАЗЧИК: ПОДРЯДЧИК:

____________________ _______________________

М. П. М. П.

Приложение к контракту №____ от _____________г.

Параметры, используемые для определения соответствия качества выполненных работ, размер снижения стоимости и санкции за фактическое качество выполняемых и выполненных работ

№	Вид работ и контролируемые параметры	Требуемые значения и допустимые отклонения	Снижение стоимости выполняемых и выполненных строительно-монтажных работ
Условия снижения стоимости работ	Размер снижения стоимости
1	2	3	4	5
Раздел 1.Земляное полотно
1.1	Толщина снимаемого плодородного слоя	Не более 10% результатов выполненных измерений имеют отклонения от проектных значений в пределах до «минус» 20%, остальные – до «минус» 10%	Свыше 10% результатов выполненных измерений имеют отклонения от проектных значений до «минус» 20%. Отклонения от проектных значений свыше «минус» 20% - работы не принимаются.	20 тыс. руб. за каждый процент отклонения.
1.2	Коэффициента уплотнения (плотность) грунта естественного основания	Не ниже 0,95	Снижение фактических результатов от требуемого значения на 0,01	20 тыс. руб. за каждое отклонение
1.3	Коэффициента уплотнения (плотность) грунта слоев земляного по­лотна	Не ниже 0,95 на глубине свыше 1,5 м до 6,0 м от поверхности покрытия	Снижение фактических результатов от требуемого значения на 0,01	50 тыс. руб. за каждое отклонение
1.4	Не ниже 0,98 на глубине свыше 6,0 м от поверхности покрытия	Снижение фактических результатов от требуемого значения на 0,01	50 тыс. руб. за каждое отклонение
1.5	Коэффициента уплотнения (плотность) слоев земляного по­лотна при засыпке труб,	Не ниже 0,95	Снижение фактических результатов от требуемого значения на 0,01	50 тыс. руб. за каждое отклонение
1.6	Коэффициента уплотнения (плотность) грунта рабочего слоя земляного по­лотна,	Не ниже 0,98	Снижение фактических результатов от требуемого значения на 0,01	50 тыс. руб. за каждое отклонение
1.7	Высотные отметки продольного профиля	100 % результатов выполненных измерений отличаются от проектных отметок на величину в пределах от «плюс» 1 см до «минус» 5 см	Не более 10% результатов выполненных измерений отличаются от проектых отметок на величину в пределах свыше «плюс» 1см до «плюс» 2 см и свыше «минус» 5 см до «минус» 7 см	10 тыс. руб. за каждый процент
1.8	Расстояние между осью и бровкой земляного полотна	Не более 10% результатов выполненных измерений имеют отклонения от проектных значений в пределах до ±20 см и остальные 90% результатов измерений имеют отклонения от проектных значений в пределах до ±10 см	Не более 15% результатов выполненных измерений имеют отклонения от проектных значений в пределах до ±20 см и остальные 85% результатов измерений имеют отклонения от проектных значений в пределах до ±10 см	10 тыс. руб. за каждый процент, превышающий допустимые значения результатов измерений
1.9	Поперечные уклоны земляного полотна (рабочего слоя)	100 % результатов выполненных измерений отличаются от проектных значений на величину в пределах от «плюс» 5 ‰ до «минус» 5 ‰	Не более10 % выполненных измерений отличаются от проектных значений на величину в пределах от «плюс» 5 ‰ до «плюс» 10‰ и от «минус» 5 ‰ до «минус» 10 ‰, остальные – в пределах от «плюс» 5‰ до «минус» 5 ‰	5 тыс. руб. за каждый процент
1.10	Толщина отсыпаемых слоев земляного полотна	Соответствует величине, эффективно уплотняемого слоя, полученной опытным путем.	Превышает величину эффективно уплотняемого слоя, полученное опытным путем.	20 тыс. рублей
1.11 ред.	Уменьшение крутиз­ны откосов (заложение откосов)	Отклонение от проектного значения до ± 0,3	Отклонение от проектного значения свыше ± 0,3.	20 тыс. рублей за каждое отклонение.
1.12	Материала для возведения земляного полотна	Материал, предусмотренный проектным решением	Использование материала, не предусмотренного проектным решением.	Работа не принимается.
1.13	Увеличение попереч­ных размеров кюве­тов, нагорных и других канав (по дну)	100 % результатов выполненных измерений отличаются от проектных значений на величину «плюс» 5 см	Не более 10 % результатов выполненных измерений отличаются от проектных значений на величину в пределах от «плюс» 5 см до «плюс» 10 см	5 тыс. руб. за каждый процент
Отклонение результатов выполненных измерений от проектных значений свыше 10 см до 15 см	10 тыс. руб. за каждое измерение
1.14	Попереч­ные размеры кюве­тов, нагорных и других канав (по дну)	100 % результатов выполненных измерений соответствуют требованиям проекта	Отклонение от проектных значений на величину +/- 20 см.	10 тыс. руб. за каждое измерение.
1.15	Глубина кюветов, на­горных и других ка­нав (при условии обеспечения стока воды)	100 % результатов выполненных измерений отличаются от проекта на величину до ± 5 см	Не более 10 % выполненных измерений отличаются от проектных значений на величину в пределах от ± 5 см до ± 10 см	5 тыс. руб. за каждый процент превышения.
1.16	Поперечные размеры дренажей	Не более 10 % результатов выполненных контрольных измерений отличаются от проектных значений на величину в пределах до ± 10 см, остальные – в пределах ± 5 см	Свыше 10 % результатов выполненных контрольных измерений отличаются от проектных значений на величину в пределах до ± 10 см	5 тыс. руб. за каждый процент превышения.
1.17	Продольные уклоны дренажей	Не более 10 % результатов выполненных измерений отличаются от проектных значений на величину в пределах до ± 2 ‰ , остальные – в пределах ± 1 ‰	Свыше 10 % результатов выполненных контрольных измерений отличаются от проектных значений на величину в пределах до ± 2 %	5 тыс. руб. за каждый процент превышения.
1.18 ред.	Бермы для установки дорожных знаков	Отклонение результатов выполненных измерений геометрических размеров от проектного значения до «минус» 10 см	Отклонение результатов выполненных измерений от проектного значения свыше «минус» 10 см до «минус» 15 см	10 тыс. руб. за каждое отклонение
1.19 Ред.	Толщина растительного слоя грунта при укреплении откосов насыпей и выемок земляного полотна	Отклонение результатов выполненных измерений от проектного значения «минус» 5 см	Отклонение результатов выполненных измерений от проектного значения свыше «минус» 5 см до «минус» 10 см	10 тыс. руб. за каждое отклонение
1.20	Всхожесть семян при укреплении откосов земляного полотна посевом трав	Всхожесть не менее 60 ростков травы на площади 20см х 20 см при одинарной норме высева	Всхожесть от 50 до 60 ростков травы на площади 20см х 20 см при одинарной норме высева	5 тыс. руб. за каждое отклонение
1.21	Всхожесть не менее 120 ростков травы на площади 20см х 20 см при двойной норме высева	Всхожесть от 100 до 120 ростков травы на площади 20см х 20 см при двойной норме высева	10 тыс. руб. за каждое отклонение
Раздел 2. Основания и покрытия дорожных одежд из ПГС, ЩПС, щебня и материалов, укреплённых неорганическими вяжущими
2.1 Ред.	Ширина дополнительного слоя основания	Не более 5% результатов определений могут иметь отклонения от проектных значений, в пределах от -15см до + 20см, остальные до -/+10 см	Не более 10% результатов определений могут иметь отклонения от проектных значений, в пределах от -15см до + 20см, остальные до -/+10 см	50 тыс. рублей за каждый процент превышения
2.2 ред.	Ширина слоя основания из ПГС, ЩПС, щебня и материалов, укрепленных неорганическими вяжущими	Не более 5% результатов определений могут иметь отклонения от проектных значений, в пределах от -15см до + 20см, остальные до -/+10 см	Не более 10% результатов определений могут иметь отклонения от проектных значений, в пределах от -15см до + 20см, остальные до -/+10 см	50 тыс. рублей за каждый процент превышения
2.3 ред.	Толщина слоя основания	Не более 5% результатов определений могут иметь отклонения от проектных значений, в пределах от -15мм до + 20мм, остальные до -/+10 мм	Не более 10% результатов определений могут иметь отклонения от проектных значений, в пределах от -15мм до + 20мм, остальные до -/+10 мм	50 тыс. рублей за каждый процент превышения
2.4	Поперечные уклоны слоя основания	100 % результатов выполненных измерений отличаются от проектных значений на величину в пределах от «плюс» 5 ‰ до «минус» 5 ‰	Не более10 % результатов выполненных измерений отличаются от проектных значений на величину в пределах от «плюс» 5 ‰ до «плюс» 10‰ и от «минус» 5 ‰ до «минус» 10 ‰, остальные – в пределах от «плюс» 5‰ до «минус» 5 ‰	5 тыс. руб. за каждый процент
2.5 Ред.	Ровность (просвет под рейкой длиной 3 м) основания из ЩПС, щебня, обработанных вяжущим	Не менее 95% результатов выполненных измерений в пределах до 10 мм и не более 5% определений в пределах свыше 10 мм до 20 мм	Свыше 5% результатов выполненных измерений в пределах от 10 мм до 20 мм. Свыше 20 мм работы не принимаются	10 тыс. руб. за каждый процент превышения
2.6	Уплотнение	Соответствует требованиям п.7.36 СНиП 3.06.03-85	Не соответствует требованиям п.7.36 СНиП 3.06.03-85	Работа не принимается
2.7	Прочность слоев основания из материалов, укрепленных неорганическим вяжущим	Марка по прочности соответствует требованиям проекта и ГОСТ	Марка по прочности не соответствует требованиям проекта и ГОСТ	Работа не принимается
2.8	Модуль упругости на поверхности конструктивных слоев из материалов, не обработанных вяжущими материалами:	Уменьшение фактических результатов от расчетного значения, предусмотренного проектом до 5 %	Отклонение от расчетного значения, предусмотренного проектом значения свыше 5 %	Работа не принимается
2.9	Зерновой состав материалов основания	Соответствует требованиям проекта, ГОСТ 8267-93, ГОСТ , ГОСТ 23735	Не соответствует требованиям проекта ГОСТ 8267-93, ГОСТ	работа не принимается
2.10	Марка по дробимости щебня	Соответствует требованиям проекта, ГОСТ 8267-93	Не соответствует требованиям проекта, ГОСТ 8267-93	работа не принимается
2.11	Коэффициент фильтрации песка, ПГС:	Соответствует требованиям проекта, СНиП 2.05.02-85*	Не соответствует требованиям проекта, СНиП 2.05.02-85*	работа не принимается
2.12 ред.	Качество розлива вяжущего	В соотв. с нормативным расходом и проектной документацией.	Отступления не допускаются
Раздел 3. Асфальтобетонное покрытие и основание
3.1 Ред.	Качество розлива вяжущего	В соотв. с нормативным расходом и проектной документацией.	Отступления не допускаются
3.2 ред.	Ширина нижнего слоя покрытия, основания:	Не более 5% результатов определений могут иметь отклонения от проектных значений, в пределах от -7,5см до + 10см, остальные до -/+5см	Не более 10% результатов определений могут иметь отклонения от проектных значений, в пределах от -7,5см до + 10см, остальные до -/+5см	50 тыс. рублей за каждый процент превышения
3.3 ред.	Ширина верхнего слоя покрытия:	Не более 5% результатов определений могут иметь отклонения от проектных значений, в пределах от -7,5см до + 10см, остальные до -/+5см	Не более 10% результатов определений могут иметь отклонения от проектных значений, в пределах от -7,5см до + 10см, остальные до -/+5см	50 тыс. рублей за каждый процент превышения
3.4	Поперечные уклоны:	100 % результатов выполненных измерений отличаются от проектных значений на величину в пределах от «плюс» 5 ‰ до «минус» 5 ‰	Не более10 % результатов выполненных измерений отличаются от проектных значений на величину в пределах от «плюс» 5 ‰ до «плюс» 10‰ и от «минус» 5 ‰ до «минус» 10 ‰, остальные – в пределах от «плюс» 5‰ до «минус» 5 ‰	10 тыс. руб. за каждый процент
3.5 ред.	Толщина нижнего слоя покрытия, основания по результатам контрольной пробы:	Уменьшение фактических результатов измерений от проектных значений до -10мм	Отклонения результатов выполненных измерений от проектных значений от - 10мм до - 20мм	10 тыс. рублей за каждый мм превышения
3.6 Ред.	Толщина верхнего слоя покрытия, основания по результатам контрольной пробы:	Уменьшение фактических результатов измерений от проектных значений до -5мм	Отклонения результатов выполненных измерений от проектных значений от - 5мм до - 10мм	10 тыс. рублей за каждый мм превышения
3.7	Высотные отметки по оси	100 % результатов выполненных измерений отличаются от проектных значений на величину в пределах от «плюс» 1 см до «минус» 1 см	Не более 10% результатов выполненных измерений отличаются от проектных значений на величину в пределах свыше ± 1см до ± 2 см	10 тыс. руб. за каждый процент
Свыше 10% результатов выполненных измерений отличаются от проекта на величину свыше ± 2 см до ± 3 см	50 тыс. руб. за каждый процент превышения
Отклонение результатов выполненных измерений от проектных значений на величину от ± 2 см до ± 3 см	20 тыс. руб. за каждое отклонение
3.8 ред.	Ровность (просвет под рейкой длиной 3 м)	Не более 2% результатов определений могут иметь значения просветов в пределах до 6мм, остальные до 3мм	Не более 5% результатов определений могут иметь значения просветов в пределах до 6мм, остальные до 3мм	50 тыс. рублей за каждый процент превышения
3.9 ред.	Разность в уровне на поперечных стыках верхнего слоя покрытия, локальных неровностях на верхнем слое покрытия и деформационных швах мостов и путепроводов (максимальное значение просвета под 3-х м рейкой):	В соотв. с п.3.8	В соотв. с п.3.8 контракта	В соотв. с п.3.8 контракта
3.10	Разность в уровне на продольных стыках верхнего слоя покрытия (максимальное значение просвета под 3-х м рейкой):	Не допускается
3.12	Ровность покрытия в продольном направлении (методом амплитуд при расстоянием между точками измерений 5 м Длина участка 200 м. п.	Не менее 90% результатов выполненных измерений находятся в пределах 5 мм и не более 10% результатов выполненных измерений находятся в пределах 7,5 мм	Более 10 % результатов выполненных измерений отличаются от проектных значений на величину более 7,5 мм	5 тыс. рублей за каждый процент превышения
3.13	Ровность покрытия в продольном направлении (методом амплитуд) при расстоянием между точками измерений 10 м Длина участка 200 м. п.	Не менее 90% результатов выполненных измерений находятся в пределах 8 мм и не более 10% результатов выполненных измерений находятся в пределах 12 мм	Более 10 % результатов выполненных измерений отличаются от проектных значений на величину более 12 мм	5 тыс. рублей за каждый процент превышения
3.14	Ровность покрытия в продольном направлении (методом амплитуд) при расстоянием между точками измерений 20 м Длина участка 200 м. п.	Не менее 90% результатов выполненных измерений находятся в пределах 16 мм и не более 10% результатов выполненных измерений находятся в пределах 24 мм	Более 10 % результатов выполненных измерений отличаются от проектных значений на величину более 24 мм	5 тыс. рублей за каждый процент превышения
3.15 ред.	Ширина укрепленных обочин	100 % результатов выполненных измерений отличаются от проектых значений на величину до «минус» 10 см	Не более 10 % результатов выполненных измерений отличаются от проектных значений на величину в пределах от «минус» 10 см «минус» 15 см, остальные – в пределах от проектных значений до «минус» 10 см	5 тыс. руб. за каждое измеренное отклонение
3.16 ред.	Поперечные уклоны укрепленных обочин	Не более 5% результатов определений могут иметь отклонения от проектного значения в пределах - /+0,010 до -/+0,015, остальные 95% -/+ 0,010	Не более 10% результатов определений могут иметь отклонения от проектного значения в пределах - /+0,010 до -/+0,015, остальные 95% -/+ 0,010	50 тыс. рублей за каждый процент превышения
3.17 ред.	Толщина укрепления обочин	Не более 10 % результатов выполненных измерений отличаются от проектных значений на величину до «минус» 30 мм, остальные – в пределах ± 20 мм	Не более 20% результатов выполненных измерений отличаются от проектных значений на величину до «минус» 30 мм, остальные – в пределах ± 20 мм	10 тыс. руб. за отклонение каждого из результатов
3.18	Зерновой состав материалов для укрепления обочин:	Соответствует требованиям проекта, ГОСТ 8267-93, ГОСТ	Не соответствует требованиям проекта ГОСТ 8267-93, ГОСТ	20 тыс. руб. за каждую пробу и работа не принимается
3.19	Марка по дробимости щебня для укрепления обочин	Соответствует требованиям проекта, ГОСТ 8267-93	Не соответствует требованиям проекта, ГОСТ 8267-93	20 тыс. руб. за каждую пробу и работа не принимается
3.20 ред.	Коэффициент уплотнения асфальтобетона конструктивного слоя дорожной одежды (по результатам испытания пробы асфальтобетона) ниже требуемого:	Не ниже 0,99 – для плотного асфальтобетона из горячих смесей типов А и Б	Отклонения не допускаются
3.21 ред.	Не ниже 0,98 – для плотного асфальтобетона из горячих смесей типов В, Г и Д, пористого и высокопористого асфальтобетона	Отклонения не допускаются
3.22	Составы асфальтобетонной смеси	Согласованные с Заказчиком на соответствие требованиям ГОСТ составы	Согласование с Заказчиком не выполнено, не соответствует требованиям ГОСТ .	100 тыс. руб. и работа не принимается
3.23	Соответствие выпускаемой смеси утвержденному и согласованному заказчиком составу	Соответствие	Выпускаемая смесь не соответствует согласованному Заказчиком составу	100 тыс. руб. и работа не принимается
3.24	Водонасыщение (нижний предел переформованных образцов) асфальтобетона конструктивного слоя дорожной одежды, (по результатам испытания пробы асфальтобетона)	Снижение фактического результата испытания нижнего предела водонасыщения до 1%, относительно значения в согласованном составе, но не ниже установленных ГОСТ требований	Снижение свыше 1% нижнего предела фактического результата, по отношению к результату согласованного состава асфальтобетона, но не ниже установленных ГОСТ требований	10 тыс. руб. за каждую контрольную вырубку работы не принимаются
3.25	Водонасыщение (верхний предел переформованных образцов ) асфальтобетона конструктивного слоя дорожной одежды	Превышение фактического результата испытания верхнего предела водонасыщения до 0,5%, относительно значения в согласованном составе, но не выше установленных ГОСТ требований	Превышение свыше 0,5% верхнего предела, согласно результатам согласованного состава асфальтобетона, но не выше установленных ГОСТ требований	20 тыс. руб. за каждую контрольную вырубку
3.26	Сдвигоустойчивость по коэффициенту внутреннего трения пробы асфальтобетона, взятого из смеси	Фактический результат испытаний соответствует результату в согласованном составе, но не менее установленных ГОСТ требований	Фактический результат ниже установленных ГОСТ требований,	20 тыс. руб. за каждую контрольную вырубку
3.27	Сдвигоустойчивость по сцеплению при сдвиге при температуре 50 °С пробы асфальтобетона, взятого из смеси	Фактический результат испытаний соответствует результату в согласованном составе, но не менее установленных ГОСТ требований	Фактический результат ниже установленных ГОСТ требований,	20 тыс. руб. за каждую контрольную вырубку
3.28	Трещиностойкость по пределу прочности на растяжение при расколе при температуре 0°С и скорости деформирования 50 мм/мин пробы асфальтобетона	Фактический результат испытаний соответствует результату в согласованном составе, но не превышает допустимые значения установленных ГОСТ требований	Фактический результат не соответствует результатам согласованного состава, но не превышает допустимые значения установленных ГОСТ требований	20 тыс. руб. работы не принимаются
3.29	Не заделанные асфальтобетонной смесью на покрытии места отбора проб и асфальтобетона, ранее взятых для оценки качества покрытия	Отсутствие на покрытии не заделанных асфальтобетонной смесью мест отбора проб	Не заделанные асфальтобетонной смесью на покрытии места отбора образцов асфальтобетона, ранее взятых для оценки качества покрытия	20 тыс. руб. за каждую не заделанную вырубку, или керн
3.30	Отсутствие сцепления между конструктивными слоями	Прочность сцепления слоев основания и покрытия между собой	Отсутствие сцепления между конструктивными слоями дорожной одежды	5 тыс. руб. за каждую контрольную вырубку любого из слоев
3.31	Застой воды на поверхности покрытия (не обеспеченный водоотвод )	Отсутствие застоя воды на поверхности покрытия	Застой воды на поверхности покрытия (не обеспеченный водоотвод )	30 тыс. руб. за каждое место застоя воды
3.32	Застой воды на поверхности обочины	Отсутствие застоя воды на поверхности обочины	Застой воды на поверхности обочины	5 тыс. руб. за каждое место застоя воды
Раздел 4. Водопропускные трубы
4.1 ред.	Высотное положение трубы на местности	Отклонение результатов выполненных измерений от проектных значений отметок входного и выходного оголовков до ± 3 см	Отклонение результатов выполненных измерений от проектного значения отметок входного и выходного оголовков свыше ± 3 см до ± 5 см	20 тыс. руб. за каждое измеренное отклонение
4.2 ред.	Плановое положение трубы на местности	Отклонение результатов выполненных измерений от проектных значений пикетного места расположения трубы до 5 м	Отклонение результатов выполненных измерений от проектного пикетного места расположения трубы свыше 5 м до 10 м	20 тыс. руб. за каждое измеренное отклонение
4.3	Плановое смещение трубы (вдоль своей оси)	Отклонение результатов выполненных измерений от проектного значения (продольное смещение трубы по оси) до ± 3 см	Отклонение результатов выполненных измерений от проектного значения продольного смещения трубы (по оси) свыше ± 3 см до ± 5 см	20 тыс. руб. за каждое измеренное отклонение
4.4 ред.	Строительный подъем (величина)	Отклонение результатов выполненных измерений от проектного (расчетного) значения до ± 3 см	Отклонение результатов выполненных измерений от проектного (расчетного) значения свыше ± 3 см до ±5 см	20 тыс. руб. за каждое измеренное отклонение
4.5	Прогал в насыпи для сооружения трубы и грунтовой засыпки	Ширина прогала не менее 10 м и не менее 4 м от подошвы откоса насыпи до боковой поверхности тела трубы	Ширина прогала менее 10 м и менее 4 м от подошвы откоса насыпи до боковой поверхности тела трубы	20 тыс. руб. и работы не принимаются
4.6	Отсутствие мероприятий по защите котлована от подтапливания поверхностными водами или постоянно действующими водотоком	Выполненные мероприятия по защите котлована от подтапливания поверхностными водами или постоянно действующими водотоком	Отсутствие мероприятий по защите котлована от подтапливания поверхностными водами или постоянно действующими водотоком	50 тыс. руб. и работы не принимаются
4.7 ред.	Относительные смещения смежных звеньев железобетонных элементов	Уступы по высоте между фундаментными блоками до 1 см	Уступы по высоте между фундаментными блоками свыше 1 см до 2 см	20 тыс. руб. за каждое смещение
4.8	Отклонения фактических размеров монтируемых элементов конструкций труб (внутренний диаметр, ширина, высота):	Отклонение результатов выполненных измерений от проектных значений от «минус» 10 мм до «минус» 20 мм и от «плюс» 10 мм до «плюс» 20 мм	Отклонение результатов выполненных измерений от проектных значений свыше ± 20 мм	5 тыс. руб. за каждое отклонение элемента и работы не принимаются
4.9	Отклонения фактических размеров монтируемых железобетонных элементов конструкций труб (толщина стенок):	Отклонение результатов выполненных измерений от проектного значения от «минус» 5 мм до «плюс» 10 мм	Отклонение результатов выполненных измерений от проектного значения свыше от «минус» 5 мм до «плюс»10 мм	10 тыс. руб. за каждый элемент
4.10	Конопатка швов между звеньями и блоками трубы	Плотность конопатки и геометрические размеры соответствуют требованиям проекта и ВСН 32-81	Плотность конопатки и геометрические размеры не соответствуют требованиям проекта и ВСН 32-81	20 тыс. руб. и работы не принимаются
4.11	Класс бетона по прочности	По результатам лабораторных испытаний - соответствует требованиям проекта	По результатам лабораторных испытаний ниже требований проекта	20 тыс. руб. и работы не принимаются
4.12	Марка по прочности цементно-песчаного раствора	По результатам лабораторных испытаний - соответствует требованиям проекта	По результатам лабораторных испытаний ниже требований проекта	20 тыс. руб. и работы не принимаются
4.13	Материалы для гидроизоляции	Соответствует требованиям проекта и ВСН 32-81	Не соответствуют требований проекта	50 тыс. руб. и работы не принимаются
4.14	Материалы для конопатки стыков между звеньями и блоками трубы	Соответствует требованиям проекта и ВСН 32-81	Не соответствуют требований проекта	20 тыс. руб. и работы не принимаются
4.15	Геометрические размеры площадей укрепления лотков, русел, откосов земляного полотна перед входным и выходным оголовками трубы	Соответствуют требованиям проекта	Результаты выполненных измерений не соответствуют требованиям проекта	50 тыс. руб. и работы не принимаются
4.16	Застой воды в теле трубы и локальное подтапливание подошвы насыпи в зоне искусственного сооружения	Свободное протекание воды и отсутствие подтапливания подошвы насыпи в зоне искусственного сооружения	Застой воды в теле трубы и локальное подтапливание подошвы насыпи в зоне искусственного сооружения	50 тыс. руб. и работы не принимаются
Раздел 5. Обстановка дороги
5.1 Ред.	Высота барьерного ограждения	100% результатов выполненных измерений отличаются от проектных значений до ± 3 см	Не более 10% результатов выполненных измерений отличаются от проектных значений на величину от ± 3 см, остальные – в пределах ± 5 см	50 тыс. рублей за каждый процент превышения
5.2	Волнистость барьерного ограждения в плане на длине 10 м	Отклонение результатов выполненных измерений от проектных значений до ± 3 см	Отклонение результатов выполненных измерений от проектных значений свыше ± 3 см до ± 4 см	5 тыс. руб. за каждое измеренное отклонение
5.3	Соответствие элементов барьерного ограждения требованию проекта и ГОСТ	Соответствует требованиям ГОСТ	Стойки, консоли, балки, связи диагональные, скобы, элементы концевые не соответствуют требованию проекта и ГОСТ	50 тыс. руб. и работа не принимается
5.4	Болтовые соединения барьерного ограждения	Соответствует требованиям ГОСТ	Не затянутые болтовые соединения Зазор между головкой болта и балкой, перекос болта	10 тыс. руб. и работа не принимается 10 тыс. руб. и работа не принимается
5.5	Смещение блоков парапетного ограждения в плане относительно друг друга	Отклонение результатов выполненных измерений от проектных значений до ± 0,5 см	Отклонение результатов выполненных измерений от проектных значений свыше ± 0,5 см до ±1 см	5 тыс. руб. за каждое измеренное отклонение
5.6	Смещение блоков парапетного ограждения по высоте относительно друг друга	Отклонение результатов выполненных измерений от проектных значений до ± 0,5 см	Отклонение результатов выполненных измерений от проектных значений свыше ± 0,5 см до ±1 см	5 тыс. руб. за каждое измеренное отклонение
5.7	Качество лицевой поверхности установленных в проектное положение блоков	Допускаемая суммарная длины сколов бетона на 1 м ребра до 50 мм	Суммарная длины сколов бетона на 1 м ребра свыше 50 мм	5 тыс. руб. за каждый установленный блок и работа не принимается
5.7	Допускаемая глубина скола бетона на ребре до 5 мм	Глубина скола бетона на ребре до 5 мм	5 тыс. руб. за каждый установленный блок и работа не принимается
5.8 ред.	Высота установки дорожных знаков	Отклонение результатов выполненных измерений от проектных значений до ± 5 см	Отклонение результатов выполненных измерений от проектных значений свыше ± 5 см до ± 10 см	10 тыс. руб. за каждое измеренное отклонение
5.9	Дорожные знаки	Дорожные знаки соответствуют требованиям ГОСТ	Типоразмер дорожных знаков не соответствует требованию проекта ГОСТ Р Видимые повреждения на внешней стороне (царапины, надрывы, погнутость) отслоение пленки от щитка знака Не соответствие надписей и условных обозначений дорожного знака требованиям проекта и ГОСТ	2 тыс. руб. за каждый знак и работа не принимается 2 тыс. руб. за каждый знак и работа не принимается 2 тыс. руб. за каждый знак и работа не принимается 2 тыс. руб. за каждый знак и работа не принимается
5.10	Горизонтальная разметка
5.11	Ширина линии разметки	Ширины линии разметки соответствует требованиям проекта	Не более 10% результатов выполненных измерений отличаются от проектных значений на величину в пределах ±1 см, остальные - соответствуют требованиям проекта	5 тыс. руб. на 1 км линии разметки
5.12	Расположение линии разметки в плане	Отклонение результатов выполненных измерений от проектных значений до ± 3 см	Отклонение результатов выполненных измерений от проектных значений свыше ± 3 см	10 тыс. руб. на 1 км разметки
5.13	Длине штрихов и разрывов линий разметки	Отклонение результатов выполненных измерений от размеров, установленных проектом ГОСТ до ± 5см	Отклонение результатов выполненных измерений от размеров, установленных ГОСТ свыше ± 5 см	10 тыс. руб. на 1 км и работы не принимаются
5.14	Край линий горизонтальной разметки	Отклонение результатов выполненных измерений от проектных значений до 5 мм на длине 0,5 м	Отклонение результатов выполненных измерений от проектных значений свыше 5 мм на длине 0,5 м	20 тыс. руб. и работа не принимается
6.Общие требования
6.1 Ред.	Производство работ без геодезической разбивки осей и закрепления слоев дорожной конструкции и искусственных сооружений на участках ведения строительно-монтажных работ			50 тыс. руб. за выданное предписание
6.2 Ред.	Производство строительно-монтажных работ при отсутствии на месте производства работ согласованных Заказчиком технологических карт и схем операционного контроля			50 тыс. руб. за выданное предписание
6.3 Ред.	Нарушение технологии ведения работ, предусмотренной согласованной Заказчиком технологической картой			50 тыс. руб. за выданное предписание
6.4 ред.	Отклонение от требований проекта не предусмотренных графой 3 разделов 1-5
6.5 ред.	Отсутствие входного контроля материалов, согласно требованию нормативных документов и требованиям согласованной Заказчиком технологической карты			50 тыс. руб. за выданное предписание
6.6 ред.	Отсутствие операционного контроля, согласно требованию нормативных документов и требованиям согласованной Заказчиком технологической карты			50 тыс. руб. за выданное предписание
6.7 ред.	Ненадлежащее ведение исполнительной документа-ции, согласно правилам по её ведению и оформлению (недостоверность, несвоевременность, неполнота)			50 тыс. руб. за выданное предписание
6.8 ред.	Производство последующих работ без разрешения технического надзора Заказчика (не подписанные акты освидетельствования скрытых работ и ответственных конструкций)			50 тыс. руб. за выданное предписание
6.9 ред.	Выполнение строительно-монтажных работ без соблюдения мероприятий по обеспечению безопасности дорожного движения			50 тыс. руб. за выданное предписание

Примечание:
