Диэлектрические и теплофизические свойства керамики нестехиометрических ниобатов натрия, серебра и Nb-содержащих твёрдых растворов (стр. 4 )

Обозначения фаз	Интервалы существования фаз	Электрическое упорядочение, характер ТР, симметрия
I	0,0000	≤ x <	0,0075	АСЭ, RII(M4), ТРвн
II	0,0075	≤ x <	0,0175	АСЭ, RII(M4), ТРвн
III	0,0175	≤ x <	0,0260	АСЭ, RII(M4), ТРвн, МО1
IV	0,0260	≤ x <	0,0350	АСЭ, RII(M4)+RII(M2), ТРвн, МО6
V	0,0350	≤ x <	0,0500	АСЭ, RII(M2), ТРвн + ТРзам2, МО7
VI	0,0500	≤ x <	0,0700	АСЭ, RII(M2), ТРзам2
VII	0,0700	≤ x <	0,1100	АСЭ + СЭ, RII(M2), ТРзам2, МО9
VIII	0,1100	≤ x <	0,2020	СЭ, RII(M2), ТРзам2
IX	0,2020	≤ x <	0,2050	СЭ, T1 + RII(M2), ТРзам2, МО2
X	0,2050	≤ x <	0,2080	СЭ, T1, ТРзам2
XI	0,2080	≤ x <	0,2090	СЭ, T1 + RI1, ТРзам2, МО3
XII	0,2090	≤ x <	0,2130	СЭ, RI1, ТРзам2
XIII	0,2130	≤ x <	0,2175	СЭ, RI1 + RI2, ТРзам2, МО4
XIV	0,2175	≤ x <	0,2600	СЭ, RI2, ТРзам2
XV	0,2600	≤ x <	0,3000	СЭ, RI2, ТРзам2 + ТРзам3, МО8
XVI	0,3000	≤ x <	0,3500	СЭ, T2 + RI2, ТРзам3, МО5
XVII	0,3500	≤ x <	0,7000	СЭ, T2, ТРзам3

Так же, как и в предыдущем случае, всем структурным неустойчивостям свойственны аномалии электрофизических характеристик.

Изменения пьезодиэлектрических и упругих параметров (рис. 16) дисперсионных спектров (рис. 17), фундаментальных характеристик (рис. 18), реверсивной eT33/e0 (рис. 19) от состава типичны для систем на основе НН (гл. 3…5).

В изученных системах ТР диэлектрический гистерезис (DTк) практически отсутствует в МО (рис. 20), то есть можно говорить об изменении "родности" перехода от I-го (с диэлектрических гистерезисом вне МО) до II - го (без него, внутри МО). Там же, где имеется мультиплетность ячейки (М4→М2), DTк минимален, но не равен нулю. То есть ФП здесь" смягчается".

Наблюдаемое может быть объяснено повышенной мобильностью структуры ТР, локализующихся вблизи морфотропного ФП, за счёт большего здесь многообразия доменных и межфазных границ, а также дополнительно возникающими и взаимодействующими дефектами (в том числе, кислородных вакансий), снижающих инерционность системы и повышающих возможность её быстрой перестройки.

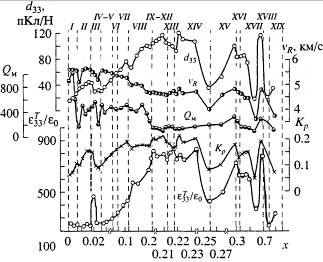

Рисунок 16 - Фазовая диаграмма и концентрационные зависимости упругих, диэлектрических и пьезоэлектрических параметров ТР (Na1-xPbx)(Nb1-xTix)O3	Рисунок 17 - Зависимости e/e0 от T при разных f ТР (Na1-xPbx)(Nb1-xTix)O3 (прямые хода)

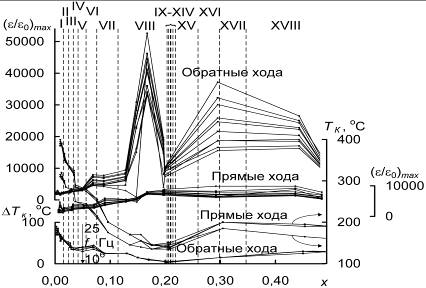

Рисунок 18 - Зависимости (e/e0)max, Тк, DТк от x ТР (Na1-xPbx)(Nb1-xTix)O3. Вертикальными штриховыми линиями обозначены границы фаз по [14]	Рисунок 19 - Зависимости eT33/e0 от E поляризованных образцов ТР (Na1-xPbx)(Nb1-xTix)O3

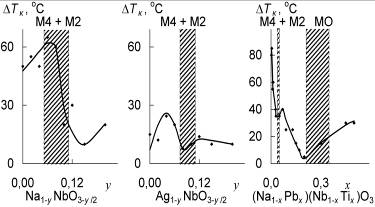

Рисунок 20 - Зависимости DТк от коэффициента нестехиометрии (y) соединений Na1-yNbO3-y/2, Ag1-yNbO3-y/2 и концентрации второго компонента (x) ТР (Na1-xLix)NbO3, (Na1-xKx)NbO3, (Na1-xPbx)(Nb1-xTix)O3.

Основные результаты и выводы

1. Произведена постадийная оптимизация условий получения ниобатов натрия и серебра составов Na1-yNbO3-y/2 и Ag1-yNbO3-y/2 (0,00 ≤ y ≤ 0, 20, Dy = 0,02…0,05).

2. Получены в виде достаточно высокоплотных, механически прочных керамик исследуемые соединения (НН и НС с широкой вариацией коэффициента нестехиометрии (y)) и ТР ((Na, Li)NbO3, (Na, K)NbO3 и (Na, Pb)(Nb, Ti)O3) с изо - и геторовалентным замещением катионов в A- и B-подрешётках.

3. Установлено влияние гранулометрического и примесного составов пентаоксида ниобия на свойства НН и НС. Показано, что использование более мелкодисперсного сырья приводит к повышению плотности керамики исследуемых соединений.

4. Выявлена причина образования примесных фаз на заключительных стадиях синтеза НН и НС, заключающаяся в уменьшении количества A-O-позиций за счёт кристаллографического сдвига – самоорганизующего компенсаторного механизма исключения точечных дефектов (вакансий) в O - и B-подрешётках и сохранения высокоупорядоченной структуры аниондефицитных оксидов.

5. Подтверждена дополнительными исследованиями область гомогенности НН и установлена её протяжённость в НС.

6. Обнаружена сложная последовательность ФП внутри области гомогенности обоих соединений с широкой вариацией коэффициента нестехиометрии (y), сопровождающихся аномалиями физических свойств.

7. В керамиках Na1-yNbO3-y/2 с малыми значениями y отмечено образование гигантских кристаллитов (на порядок превышающих по размеру основную массу зёрен) с практически прямолинейными границами. Сделано заключение о том, что их возникновение является следствием проявления эффекта вторичной прерывистой рекристаллизации.

8. Вскрыты причины аномального чрезмерного роста анизотропных зёрен – образование низкоплавких эвтектик, способствующих тому, что избирательный рост наиболее крупных зёрен происходит не вследствие движения их границ, а путём обычного растворения и осаждения из раствора.

9. В НН и НС составов Na1-yNbO3-y/2 и Ag1-yNbO3-y/2 установлена связь диэлектрических явлений выше температуры Кюри с электропроводностью (особенно ощутимой в НЧ-области), а ниже ТК – с движением межфазных и доменных границ.

10. Выявлены подобия и отличия различных свойств НН и НС и в обоих случаях показана корреляция температурного "поведения" структурных, диэлектрических и теплофизических характеристик.

11. На основе изучения дисперсионных спектров и реверсивной нелинейности бинарных ТР вида (Na, Li)NbO3, (Na, K)NbO3 и (Na, Pb)(Nb, Ti)O3 сделано заключение об определяющем влиянии на диэлектрические свойства указанных объектов крайних компонентов систем.
