Рекомендации по устройству и безопасной эксплуатации надземных крановых путей (стр. 6 )

Приложение 3

ПРЕДЕЛЬНЫЕ ВЕЛИЧИНЫ ОТКЛОНЕНИЙ ОТ ПРОЕКТНОГО ПОЛОЖЕНИЯ ПРИ УСТРОЙСТВЕ И ЭКСПЛУАТАЦИИ НАДЗЕМНЫХ КРАНОВЫХ ПУТЕЙ

3.1

Предельные величины отклонений от проектного положения при устройстве и эксплуатации крановых путей опорных кранов

№ п/п	Наименование отклонения	Буквенное обозначение	Графическое изображение отклонения	Предельные величины отклонений, мм
Устройство	Эксплуатация
1	Разность отметок верха направляющих в одном поперечном сечении кранового пути:	Р1		0,001S, но не более	0,005S, но не более
На колоннах	15	40
В пролете		20	40
2	Отклонения от осей симметрии направляющих кранового пути	Р2		10	15
3	Наибольшее отклонение направляющих от прямой линии по высоте в вертикальной плоскости	Р3		0,0015L, но не более 8 при L £ 10 16 при L > 10	0,0015L, но не более 10 при L £ 10 20 при L > 10
Отклонение от прямой линии на базе 2000 мм в вертикальной плоскости в любой точке	b	2	3
4	Наибольшее отклонение направляющих от прямой линии в горизонтальной плоскости	Р4		15	30
Отклонение от прямой линии на базе 2000 мм в горизонтальной плоскости в любой точке	b	2	3
5	Взаимное смещение торцов стыкуемых направляющих	Р5
В плане		1	2
По высоте		1	2
6	Зазоры в стыках направляющих, не более	Р6		6	12
7	Смещение направляющих с оси балок кранового пути	Р7
При стальных балках	15	30
При железобетонных балках		20	60
8	Расстояние от выступающих частей крана до колонн, стен и т. п., не менее	Р8		80	60
9	Расстояние от верхней точки грузоподъемной машины до нижней точки строения, не менее	Р9		120	100
10	Расстояние от настила площадки до нижней точки строения, не менее	Р10	1820	1800

Примечание:

S - пролет или колея кранового пути, мм

L - расстояние между точками замера вдоль кранового пути, мм

b - кривизна, мм

М - расстояние от оси симметрии колес крана до максимально выступающих частей крана, мм

К - расстояние от оси симметрии направляющих до выступающих конструкций строений, мм

3.2

Предельные величины отклонений от проектного положения при устройстве и эксплуатации крановых путей подвесных кранов

№ п/п	Наименование отклонения	Буквенное обозначение отклонения	Графическое изображение отклонения	Предельные величины отклонений, мм
Устройство	Эксплуатация
1	Разность отметок направляющих в одном поперечном сечении кранового пути	P1		P1 = 0,001L или Р1 = 0,002К	P1 = 0,003L или Р1 = 0,003К
2	Отклонение полки направляющей (двутавра) от вертикальной оси, град	Р2		3	5
3	Взаимное смещение торцов стыкуемых направляющих (двутавров) В плане По высоте	Р3		1	2
4	Отклонение между осями симметрии направляющих одно и двух пролетных крановых путей	Р4		±10	±15
5	Уменьшение ширины пояса двутавра (направляющей) вследствие износа	Р5 (ΔВ)		-	ΔВ £ 0,05В
6	Уменьшение толщины полки двутавра (направляющей) вследствие износа	Р6 (Δδ)	-	Δδ ³ 0,2δ при одновременном отгибе полки f £ 0,15δ
7	Отгиб полки двутавра (направляющей)	Р7 (f)	-	f ³ 0,25δ при одновременном износе полки Δδ £ 0,1δ

Примечание:

К - ширина колеи

f - отгиб полки

L - расстояние между подвесками

S - первоначальная толщина полки на расстоянии (В - t)/4 от края

В - первоначальная ширина пояса

t - толщина стенки

ΔВ - износ полки

Δδ - уменьшение толщины полки вследствие износа

3.3

Допускаемые величины поверхностных повреждений направляющих

Наименование (вид) повреждений направляющих	Величина повреждений, мм
при укладке	при эксплуатации
Плавные вмятины и забоины	2	4
Плавный местный износ кромки подошвы	3	5
Уменьшение толщины подошвы от коррозии	2	4
Равномерный наплыв металла на боковой грани головки без признаков трещин и расслоений	1	2

Приложение 4

РАЗМЕЩЕНИЕ НАДЗЕМНЫХ КРАНОВЫХ ПУТЕЙ ОПОРНЫХ И ПОДВЕСНЫХ КРАНОВ МОСТОВОГО ТИПА В ПРОЛЕТЕ ЗДАНИЯ (ЦЕХА)

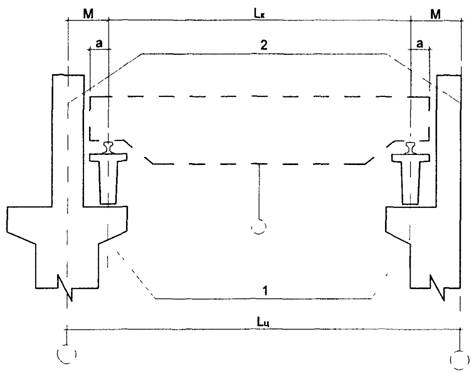

Рис. П.4.1. Схема расположения элементов кранового пути опорного крана относительно разбивочных осей.

1 - оси направляющих; 2 - оси опорных колонн; М - расстояние между осями здания и балками кранового пути; Lк - пролет крана; Lц - пролет здания (цеха); а - расстояние от оси направляющей до края моста крана

4.1

Соотношение между пролетами опорных кранов и пролетами здания

Пролеты здания, м	Пролеты для мостовых кранов
1 группы	2 группы	3 группы
При отсутствии проходов вдоль крановых путей	При наличии проходов вдоль крановых путей
6	4,5	-	-	-
9	7,5	-	-	-
12	10,5	10	10	9,5
(15)	(13,5)	13	(13)	(12,5)
18	16,5	16	16	15,5
(21)	(19,5)	(19)	(19)	(18,5)
24	22,5	22	22	21,5
(27)	(25,5)	(25)	(25)	(24,5)
30	28,5	28	28	27,5
(33)	(31,5)	(31)	(31)	(30,5)
36	34,5	34	34	33,5
