Рекомендации по устройству и безопасной эксплуатации надземных крановых путей (стр. 7 )

Определение группы опорного крана в зависимости от грузоподъемности

Группа крана	Грузоподъемность крана (Q), т	Расстояние от оси направляющей до края моста крана (а), мм
1	50	300
2	6
3	125	400

4.3

Значение величины проходов в зависимости от группы и грузоподъемности опорного крана

Группы крана	Проходы (м), мм
Имеются	Отсутствуют
1	1000	750
2	1000	-
3	1250	-

4.4

Рекомендуемые типы направляющих крановых путей опорных кранов в зависимости от давления ходового колеса крана на направляющую

Группа режима работы кранов	Давление ходового колеса на направляющую, кН	Тип направляющей
Железнодорожный рельс	Специальный крановый рельс
А1 - А3	До 50 включит.	Р43	квадрат 50
А4 - А6	До 300 включит.	Р43	КР70
Св. 300 до 400 включит.	Р50	КР70
Св. 400	-	КР80
А7 - А8	До 200 включит.	Р43	КР70
Св. 200 до 350 включ.	Р50	КР80
Св. 350 до 500 включ.	-	КР100
Св. 500 до 800 включ.	-	КР120
Св. 800	-	КР140

Рис. П.4.2. Схема расположения элементов кранового пути подвесных кранов для различных пролетов здания (цеха).

I - для пролетов 12 и 18 м; II - для пролетов 18 и 24 м; III - для пролетов 30 и 36 м; IV - для пролетов 30 м для двух подвесных кранов; а - расстояние от оси направляющей до края моста крана; В - расстояние от оси направляющей до оси здания; L1, L2, С - расстояние между осями направляющих; Lк, L3 - пролеты соответственно крана и здания

4.5

Значения величин и буквенные обозначения схемы расположения подвесных кранов для различных пролетов здания

Пролеты здания (L3), м	Грузоподъемность крана, т	Lк	а	В	L1	L2
12	1; 2; 3,2; 5	9	1,2; 0,9; 0,6	1,5	-	-
18	2; 3,2; 5	15	0,9; 0,6	1,5	7,5	-
24	2; 3,2; 5	21	0,9; 0,6	1,5	10,5	-
30	2; 3,2; 5	27	0,9; 0,6	1,5	9	9
36	2; 3,2; 5	33	0,9; 0,6	1,5	10,5	12

Приложение 5

КОНСТРУКЦИИ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЭЛЕМЕНТОВ НАДЗЕМНЫХ КРАНОВЫХ ПУТЕЙ

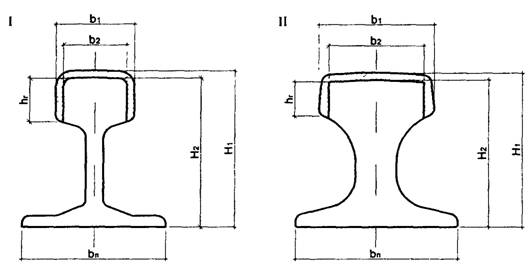

Рис. П.5.1. Поперечный профиль направляющих

I - типа Р, II - типа КР

H1 - высота рельса; Н2 - высота изношенного рельса; hr - высота изношенной головки; b1 - ширина головки; b2 - ширина изношенной головки; bп - ширина подошвы

5.1

Основные размеры и масса направляющих типа Р и КР

Тип направляющей	bп, мм	b1, мм	b2, мм	H1, мм	н2, мм	hr, мм	Масса, кг/м	Приведенный износ**, мм
Р38*	114	68	57,8	135	129	40	38,4	10
Р43*	114	70	59,5	140	133,7	42	44,6	10,5
Р50	132	72	61,2	152	145,7	42	51,67	11
Р65	150	75	63,75	180	173,25	45	64,72	11,5
Р75	150	71,8	61,3	192	183,75	55	74,41	12
КР70	120	76,5	66,35	120	116,1	32,5	52,77	9,5
КР80	130	87	73,95	130	124,75	35	64,24	10,5
КР100	150	108	91,8	150	140	40	89,05	12
КР120	170	129	109,65	170	163,25	45	118,29	14,5
КР140	170	150	127,5	170	162,5	50	146,92	16,5

* - отменены, эксплуатируются в существующих крановых путях
