Компактный рукав РВД с 3 металлическими оплетками и износостойким наружным слоем, рабочее давление 4SP. Дизайн - Compact. Внутренняя трубка из нитрила (NBR) позволяет применять шланг с широкой номенклатурой рабочих жидкостей. Покрытие TOUGH cover обеспечивает повышенную стойкость к истиранию.
Конструкция: | Трубка из нитрила (NBR) |
Рабочая среда: | Жидкости на нефтяной основе, водо-гликолевые жидкости, смазочные масла, воздух, вода. Для воздуха под давлением свыше 1,7МПа необходимо заказывать шланг с перфорированным наружным слоем. Шланг TOUGH cover можно погружать в минеральные масла с температурой до +70°С. |
Рабочая температура: | от -40°С до +100°C |
Рекомендуются фитинги: | Серия 70 |
Области применения: | Общее применение в гидропроводах высокого давления (типичное применение в мобильных гидросистемах) |
Стандарты и спецификациям: | Спецификации Parker - рабочее давленее и наружные диаметры по EN 856-4SP |
Технические данные: компактный рукав РВД Parker Compact тип 372TC | |||||||||||
Артикул | ∅шланга внутренний | ∅шланга внешний | Давление[1] | Rизгиба мин. | Масса | ||||||
pmax динамическое | pmin разрывное | ||||||||||
Ду | Дюймы | Размер | мм | мм | МПа | psi | МПа | psi | мм | кг/м | |
372TC-6 | 10 | 3/8 | -6 | 9,5 | 21,4 | 44,5 | 6500 | 180,0 | 25800 | 120 | 0,73 |
372TC-8 | 12 | 1/2 | -8 | 12,7 | 24,6 | 41,5 | 6000 | 166,0 | 24000 | 160 | 0,90 |
372TC-10 | 16 | 5/8 | -10 | 15,9 | 28,2 | 35,0 | 5000 | 140,0 | 20000 | 210 | 1,09 |
372TC-12 | 20 | 3/4 | -12 | 19,1 | 32,2 | 35,0 | 5000 | 140,0 | 20000 | 260 | 1,36 |
372TC-16 | 25 | 1 | -16 | 25,4 | 39,7 | 28,0 | 4000 | 112,0 | 16000 | 310 | 1,78 |
[1] Сочетание высокой температуры и высокого давления может снизить ресурс шланга.

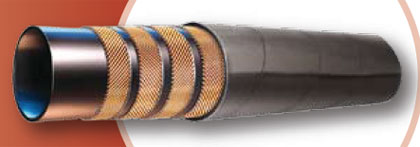

Спиральный рукав высокого давления с 4 навивками
тип 701
Спиральный рукав РВД с усилением 4 стальными спиральными навивками.
Конструкция: | Трубка из синтетического каучука |
Рабочая среда: | Жидкости на нефтяной основе, водо-гликолевые жидкости, смазочные масла, воздух, вода. Для воздуха под давлением свыше 1,7МПа необходимо заказывать шланг с перфорированным наружным слоем. |
Рабочая температура: | от -40°С до +100°C |
Рекомендуются фитинги: | Серия 70 |
Области применения: | Общее применение в гидропроводах высокого давления |
Стандарты и спецификациям: | ISO 3862-1 тип SP, EN 856 тип 4SP |
Технические данные: спиральный рукав высокого давления Parker тип 701 | |||||||||||
Артикул | ∅шланга внутренний | ∅шланга внешний | Давление[1] | Rизгиба мин. | Масса | ||||||
pmax динамическое | pmin разрывное | ||||||||||
Ду | Дюймы | Размер | мм | мм | МПа | psi | МПа | psi | мм | кг/м | |
701-6 | 10 | 3/8 | -6 | 9,5 | 21,4 | 45,0 | 6500 | 180,0 | 26000 | 180 | 0,78 |
701-8 | 12 | 1/2 | -8 | 12,7 | 24,6 | 41,5 | 6000 | 166,0 | 24000 | 230 | 0,93 |
701-10 | 16 | 5/8 | -10 | 15,9 | 28,2 | 35,0 | 5000 | 140,0 | 20000 | 250 | 1,15 |
701-12 | 20 | 3/4 | -12 | 19,1 | 32,2 | 35,0 | 5000 | 140,0 | 20000 | 300 | 1,58 |
701-16 | 25 | 1 | -16 | 25,4 | 39,7 | 28,0 | 4000 | 112,0 | 16000 | 340 | 2,04 |
701-20 | 32 | 1-1/4 | -20 | 31,8 | 50,3 | 21,0 | 3000 | 84,00 | 12000 | 460 | 3,32 |
701-24 | 40 | 1-1/2 | -24 | 38,1 | 56,7 | 18,5 | 2700 | 74,00 | 10800 | 560 | 3,70 |
[1] Сочетание высокой температуры и высокого давления может снизить ресурс шланга.

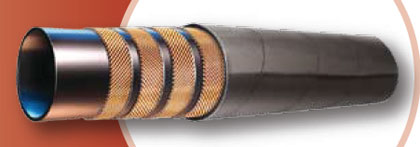

Спиральный износостойкий шланг высокого давления
тип 721TC
Износостойкое наружное покрытие . Малый радиус изгиба - половина SAE 100R12. Покрытие одобрено MSHA.
Конструкция: | Трубка из синтетического каучука |
Рабочая среда: | Жидкости на нефтяной основе, водо-гликолевые жидкости, смазочные масла, воздух, вода. Для воздуха под давлением свыше 1,7МПа необходимо заказывать шланг с перфорированным наружным слоем. |
Рабочая температура: | от -40°С до +125°C |
Рекомендуются фитинги: | Серия 71 |
Области применения: | Гидропроводы высокого давления с высокими требованиями к радиусу изгиба |
Стандарты и спецификации: | SAE 100R12, EN 856 тип R12, ISO 3862-1 тип R12 |
Технические данные: износостойкий спиральный шланг 721TC | |||||||||||
Артикул Parker | ∅шланга внутренний | ∅шланга внешний | Давление[1] | Rизгиба мин. | Масса | ||||||
pmax динамическое | pmin разрывное | ||||||||||
Ду | Дюймы | Размер | мм | мм | МПа | psi | МПа | psi | мм | кг/м | |
721TC-6 | 10 | 3/8 | -6 | 9,5 | 20,0 | 28,0 | 4000 | 112,0 | 16000 | 65 | 0,59 |
721TC-8 | 12 | 1/2 | -8 | 12,7 | 24,0 | 28,0 | 4000 | 112,0 | 16000 | 90 | 0,80 |
721TC-10 | 16 | 5/8 | -10 | 15,9 | 27,0 | 28,0 | 4000 | 112,0 | 16000 | 100 | 1,10 |
721TC-12 | 20 | 3/4 | -12 | 19,1 | 31,0 | 28,0 | 4000 | 112,0 | 16000 | 120 | 1,40 |
721TC-16 | 25 | 1 | -16 | 25,4 | 38,0 | 28,0 | 4000 | 112,0 | 16000 | 150 | 1,99 |
721TC-20 | 32 | 1-1/4 | -20 | 31,8 | 47,0 | 21,0 | 3000 | 84,00 | 12000 | 210 | 2,59 |
721TC-24 | 40 | 1-1/2 | -24 | 38,1 | 53,0 | 17,5 | 2500 | 70,00 | 10000 | 250 | 2,99 |
721TC-32 | 50 | 2 | -32 | 50,8 | 67,0 | 17,5 | 2500 | 70,00 | 10000 | 320 | 4,09 |
[1] Сочетание высокой температуры и высокого давления может снизить ресурс шланга.
Спиральный шланг высокого давления тип 731
Спиральный шланг с усилением 4 стальными спиральными навивками.
Конструкция: | Трубка из синтетического каучука |
Рабочая среда: | Жидкости на нефтяной основе, водо-гликолевые жидкости, смазочные масла, воздух, вода. Для воздуха под давлением свыше 1,7МПа необходимо заказывать шланг с перфорированным наружным слоем. |
Рабочая температура: | от -40°С до +100°C |
Рекомендуются фитинги: | Серия 73 |
Области применения: | Общее применение в гидропроводах высокого давления |
Стандарты и спецификациям: | ISO 3862-1 тип 4SH, EN 856 тип 4SH |
Технические данные: спиральный шланг No-Skive тип 731 | |||||||||||
Артикул Parker | ∅шланга внутренний | ∅шланга внешний | Давление[1] | Rизгиба мин. | Масса | ||||||
pmax динамическое | pmin разрывное | ||||||||||
Ду | Дюймы | Размер | мм | мм | МПа | psi | МПа | psi | мм | кг/м | |
731-12 | 20 | 3/4 | -12 | 19,1 | 32,0 | 42,0 | 6000 | 168,0 | 24000 | 280 | 1,72 |
731-16 | 25 | 1 | -16 | 25,4 | 39,0 | 38,0 | 5500 | 152,0 | 22000 | 340 | 2,14 |
731-20 | 32 | 1-1/4 | -20 | 31,8 | 45,0 | 32,0 | 4700 | 130,0 | 18800 | 460 | 2,96 |
731-24 | 40 | 1-1/2 | -24 | 38,1 | 53,0 | 29,0 | 4200 | 116,0 | 16800 | 560 | 3,20 |
731-32 | 50 | 2 | -32 | 50,8 | 68,0 | 25,0 | 3600 | 100,0 | 14400 | 700 | 5,30 |
[1] Сочетание высокой температуры и высокого давления может снизить ресурс шланга.

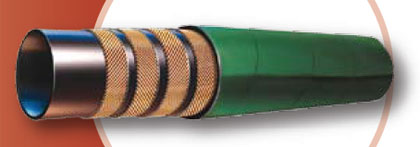

Спиральный шланг тип 774
Шланг (рукав высокого давления) из каучука на основе EPDM, стойкий к жидкостям на основе фосфатного эфира.
Конструкция: | Трубка из синтетического каучука EPDM, стойкая к фосфатному эфиру |
Рабочая среда: | Гидравлические жидкости на основе фосфатного эфира. |
Рабочая температура: | от -40°С до +80°C |
Рекомендуются фитинги: | Серия 71 |
Области применения: | Аэрокосмические технологии, литейные производства, металлургические предприятия. Гидропроводы высокого давления с жидкостями на основе фосфатного эфира. |
Стандарты и спецификациям: | Спецификация Parker |
Технические данные: спиральный шланг Паркер 774 | |||||||||||
Артикул | ∅шланга внутренний | ∅шланга внешний | Давление[1] | Rизгиба мин. | Масса | ||||||
pmax динамическое | pmin разрывное | ||||||||||
Ду | Дюймы | Размер | мм | мм | МПа | psi | МПа | psi | мм | кг/м | |
774-12 | 20 | 3/4 | -12 | 19,1 | 31,0 | 28,0 | 4000 | 112,0 | 16000 | 240 | 1,40 |
774-16 | 25 | 1 | -16 | 25,4 | 38,0 | 28,0 | 4000 | 112,0 | 16000 | 300 | 1,99 |
774-20 | 32 | 1-1/4 | -20 | 31,8 | 47,0 | 21,0 | 3000 | 84,0 | 12000 | 420 | 2,59 |
774-24 | 40 | 1-1/2 | -24 | 38,1 | 53,0 | 17,5 | 2500 | 70,0 | 10000 | 500 | 2,99 |
774-32 | 50 | 2 | -32 | 50,8 | 67,0 | 17,5 | 2500 | 70,0 | 10000 | 630 | 4,09 |
[1] Сочетание высокой температуры и высокого давления может снизить ресурс шланга.
|
