РВД (рукава высокого давления) Parker

фланцевым фитингом серии 79" width="600 height=127" height="127""/>

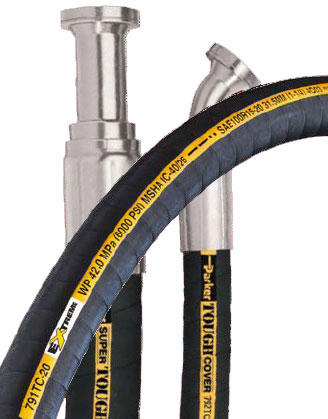

Рукав высокого давления серии 792TC в сборе с фланцевым (SAE) фитингом серии 79

По ссылкам ниже Вы можете ознакомиться с данными предлагаемых нами рукавов высокого давления и фитингов к ним. Разумеется, наши сотрудники смогут помочь Вам с подбором оптимального РВД для Вашей гидравлической системы.

371LT - низкотемпературный трехоплеточный рукав 372 - трехоплеточный рукав ВД общего применения 372RH - трехоплеточный РВД с огнебезопасным внешним слоем 372TC - трехоплеточный рукав высокого давления с износостойким внешним слоем   701 - рукав высокого давления с 4 стальными навивками 721TC - шланг высокого давления с 4 стальными навивками   731 - шланг спиральный с 4 стальными навивками 774 - спиральный шланг с 4 стальными навивками 781 - спиральный РВД с 4 или 6 стальными навивками P35 - спиральный РВД с 6 спиралями из стальной проволоки 791TC - спиральный рукав РВД с 4 или 6 стальными навивками   792TC - РВД с 4 или 6 навивками из стальной проволоки

Parker Hannifin производит, конечно, и обжимные фитинги для рукавов высокого давления, которыми можно обжимать вышеперечисленные типы шлангов:

обжимные фитинги для РВД серия 70 обжимные фитинги для РВД серия 71 обжимные фитинги для РВД серия 73 обжимные фитинги для РВД серия 78 обжимные фитинги для РВД серия 79 обжимные фитинги для РВД серия S6

Что такое РВД. Их типы и использование

РВД, или рукава высокого давления, предназначены для транспортировки гидравлических жидкостей высокого давления. РВД находят широкое применение в самых разных сферах деятельности: в химической и пищевой промышленности, деревообрабатывающем и рыбодобывающем производстве, в металлургии и железнодорожном машиностроении, нефте - и газодобывающей промышленности. Без РВД нельзя обойтись и в спецтехнике - широком спектре машин и механизмов, используемых в дорожном строительстве, сельском хозяйстве, возведении зданий и сооружений и т. д. Для усиления конструкции РВД обычно делают с внедренными металлическими оплетками или навивками, причем изделия с навивками могут использоваться в гидравлических системах сверхвысокого давления с постоянными циклическими нагрузками и давлением до 1400 атм. Диаметр РВД может быть от 5...6 мм до 75 мм и выше.

Огромный ассортимент РВД на отечественном рынке резино-технических изделий дает большие возможности выбора, но вместе с тем и осложняет его. Поэтому, выбирая оптимальный для своей гидравлической системы рукав высокого давления, лучше основываться на анализе следующих технических параметров:
- стойкость всех компонентов рукава РВД Parker к транспортируемой жидкости
- термическая стойкость как внутреннего, так и внешнего резинового слоев
- пределы допустимого рабочего давления с учетом запаса по прочности 4/1
- допустимые радиусы изгиба
- возможные внешние нагрузки и величина импульсного давления
- надежность форм уплотнения
- качество фитингов и опрессовки

Все кажущееся многообразие типов и параметров РВД сегодня четко регламентировано российскими и европейскими стандартами. Все рукава высокого давления условно делят на две большие группы по типу усиления: на гидравлические шланги с металлическими оплетками, и гидравлические шланги с металлическими навивками. Условно, поскольку отечественная и западная промышленность выпускает ряд узкоспециализированных гидравлических рукавов (с текстильной оплеткой, с наружным резиновым слоем повышенной толщины и т. п.), которые оказывают малое влияние на рынок резинотехнических изделий вследствие незначительных объемов производства.

Производство зарубежных РВД с металлическими оплетками с 1997 года регламентировано общеевропейскими стандартами EN853, EN854, EN855, EN856, EN857, DIN 20021, DIN20022 и DIN20023. Согласно этим документам, гидравлические рукава РВД с металлическими оплетками работают в температурном интервале от -40 до +100 °С, транспортируя минеральные масла, гликоли, топливные смеси, и от -40 до +70 °С при транспортировке воды и масляных эмульсий. Всего стандарты предусматривают изготовление четырех типов рукавов высокого давления: 1ST и 2ST, сходные с отечественными РВД ГОСТа 6286-73, и 1SN, 2SN, отличающиеся от типов 1ST и 2ST наружным резиновым слоем меньшей толщины. Главные отличия между отечественными гидравлическими рукавами и зарубежными рукавами высокого давления заключаются в разных условных проходах гидравлических шлангов, сходных по внешним параметрам.

РВД с металлической навивкой регламентируются ЕN 856 и изготавливаются четырех типов: 4SP (работающий при средних уровнях давления и имеющий 4 спиральных навитых слоя); 4SH (предназначен для высокого давления, имеет 4 слоя навивки из проволоки повышенной прочности); R12 (4 слоя навивки, работа при средних давлениях и высокой температуре); шестинавивочный (иногда больше) R13 (для экстремальных условий работы).

Все рукава высокого давления РВД, продаваемые на российском рынке, должны быть сертифицированы для использования в России в соответствии со стандартами ГОСТ 6286-73 и ГОСТ . Система менеджмента качества компании, не производящей, а только торгующей запчастями, должна быть сертифицирована на соответствие требованиям стандарта ГОСТ-Р ИСО .

Недостатки дешевых РВД

Импортные РВД неоднородны по своему качеству. Рукав, произведенный в странах Юго-Восточной Азии, Индии и странах Восточной Европы, при всей своей дешевизне, во многом уступает рукаву, произведенному в Западной Европе. Перечислим основные возможные недостатки дешевых РВД:
- рукав не всегда способен выдерживать температуру ниже -25°С
- наружные и внутренние диаметры рукава не выдерживают требований стандартов, а если и выдерживают, то с отклонениями по крайним значениям (как это сказывается на опрессовке рукавов, скажем ниже)
- металлическая оплетка или навивка при отрезе даже на высокотехнологичном оборудовании «распушается», а учитывая, что в большинстве малых сервисных предприятий и ремонтных баз рукав отрезают и вовсе «болгаркой» - качественно опрессовать такой рукав не удастся
- состав сырья при производстве рукавов высокого давления: невозможность полноценного контроля за процессом его производства в Азии и Восточной Европе приводит к изменению, в конечном итоге, правильных пропорций состава резины
- рукав в этих регионах производится на, как правило, бывшем в употреблении оборудовании, что не позволяет выдерживать современные европейские стандарты DIN EN

На рынке присутствует достаточно много товаров, выпускаемых в странах Юго-Восточной Азии, Восточной Европы, России. Эта продукция сильно отличается по своим качественным характеристикам от товаров, предлагаемых компанией Parker Hannifin.

Рукава Parker - полный ассортимент РВД для решения любых задач

Parker Hannifin является безусловным мировым лидером по производству гидравлических рукавов и фитингов. Parker знает, что в области гидравлики наблюдается тенденция к увеличению рабочего давления и потока жидкости, и многоспиральные шланги играют все более важную роль в машиностроительном конструировании - и, конечно, предлагет полный ассортимент многоспиральных рукавов высокого давления, выполненных по технологии , и фитингов для давления до 42,0 МПа. В ассортимент входят РВД стандартов ISO, EN и SAE типоразмеров от -6 до -32 вместе с полным ассортиментом одночастных фитингов из высококачественной стали. Все комбинации шлангов и фитингов прошли тщательные испытания и были признаны соответствующими также и стандартам Parker, по требовательности превышающим такие международные стандарты, как ISO.

Кроме превосходных показателей при высоком давлении, многоспиральные рукава РВД фирмы Parker имеют следующие преимущества:

Специально сконструированные муфты гарантируют оптимальные обжатие и фиксацию фитинга Благодаря дизайну отпадает необходимость снимать слой резины шланга при обжиме Сделанные из одного куска стали одночастные фитинги Parker гарантируют отсутствие потенциальных путей утечки В ассортименте представлены шланги со стойким к истиранию покрытием TC и ST, благодаря которому увеличивается ресурс РВД Малое объёмное расширение при максимальном рабочем давлении Широкая совместимость с жидкостями

Для строительных, эксплуатационных, нефтесервисных и других компаний особый интерес представляют гидравлические рукава РВД, предназначенные для эксплуатации в сложных климатических условиях (до минус 57 градусов по Цельсию); рукава с износостойким покрытием TOUGH COVER (износостойкость наружного слоя превышает в 80 раз аналоги); рукава, изготовленные по технологии ® (отсутствует необходимость в снятие наружного слоя при монтаже); одночастные фитинги и обжимные станки с уже подобранными обжимными кулачками для фитингов.

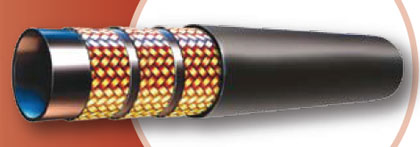

Компактный рукав высокого давления тип 371LT

Компактный низкотемпературный рукав высокого давления с 3 металлическими оплетками рабочее давление 4SP. Компактный дизайн. Прекрасная стойкость против озона.

Конструкция:	Трубка из синтетического каучука Покрытие: синтетический каучук Армирование: три высокопрочные оплетки из стальной проволоки
Рабочая среда:	Жидкости на нефтяной основе, водо-гликолевые жидкости, смазочные масла, воздух, вода. Для воздуха под давлением свыше 1,7МПа необходимо заказывать шланг с перфорированным наружным слоем.
Рабочая температура:	от -50°С до +100°C Исключения для воздуха tmax+70°С, для воды tmax+85°С
Рекомендуются фитинги:	Серия 70
Области применения:	Мобильные системы, работающие при низкой температуре: машины для лесного хозяйства, холодильных складов и т. п.
Стандарты и спецификациям:	Спецификации Parker

Технические данные: Компактный рукав РВД No-Skive тип 371LT
Артикул	∅шланга внутренний	∅шланга внешний	Давление[1]	Rизгиба мин.	Масса
pmax динамическое	pmin разрывное
Ду	Дюймы	Размер	мм	мм	МПа	psi	МПа	psi	мм	кг/м
371LT-6	10	3/8	-6	9,5	21,4	44,5	6500	178,0	26000	120	0,73
371LT-8	12	1/2	-8	12,7	24,6	41,5	6000	166,0	24000	160	0,90
371LT-10	16	5/8	-10	15,9	28,2	35,0	5000	140,0	20000	210	1,09
371LT-12	20	3/4	-12	19,1	32,2	35,0	5000	140,0	20000	260	1,36
371LT-16	25	1	-16	25,4	39,7	28,0	4000	112,0	16000	310	1,78

[1] Сочетание высокой температуры и высокого давления может снизить ресурс шланга.

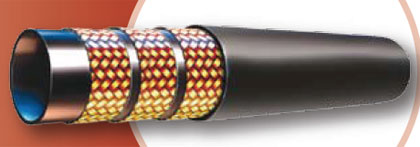

Компактный РВД тип 372

Компактный РВД с 3 металлическими оплетками, рабочее давление 4SP. Компактный дизайн. Внутренняя трубка из нитрила (NBR) позволяет применять этот рукав с широкой номенклатурой рабочих жидкостей. Шланг соответствует нормам DNV, GL, LR.

Конструкция:	Трубка из нитрила (NBR) Армирование: три высокопрочные оплетки из стальной проволоки Покрытие: cинтетический каучук
Рабочая среда:	Жидкости на нефтяной основе, водо-гликолевые жидкости, смазочные масла, воздух, вода. Для воздуха под давлением свыше 1,7МПа необходимо заказывать шланг с перфорированным наружным слоем.
Рабочая температура:	от -40°С до +100°C Исключения для воздуха tmax+70°С, для воды tmax+85°С
Рекомендуются фитинги:	Серия 70
Области применения:	Общее применение в гидропроводах высокого давления, где требуется минимальный радиус изгиба
Стандарты и спецификациям:	Спецификации Parker

Технические данные: рукав РВД трехоплеточный 4SP No-Skive тип 372
Артикул	∅шланга внутренний	∅шланга внешний	Давление[1]	Rизгиба мин.	Масса
pmax динамическое	pmin разрывное
Ду	Дюймы	Размер	мм	мм	МПа	psi	МПа	psi	мм	кг/м
372-6	10	3/8	-6	9,5	21,4	44,5	6500	180,0	25800	120	0,73
372-8	12	1/2	-8	12,7	24,6	41,5	6000	166,0	24000	160	0,90
372-10	16	5/8	-10	15,9	28,2	35,0	5000	140,0	20000	210	1,09
372-12	20	3/4	-12	19,1	32,2	35,0	5000	140,0	20000	260	1,36
372-16	25	1	-16	25,4	39,7	28,0	4000	112,0	16000	310	1,78

[1] Сочетание высокой температуры и высокого давления может снизить ресурс шланга.

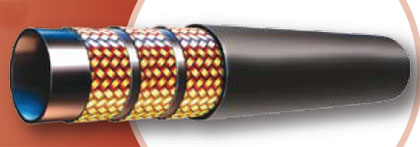

Компактный рукав высокого давления тип 372RH

Компактный РВД Parker с огнебезопасным наружным слоем. Внутренняя трубка из нитрила (NBR) позволяет применять шланг с широкой номенклатурой рабочих жидкостей. Имеет малый радиус изгиба и огнебезопасный наружный слой. Подходит к фитингам серии 70.

Конструкция:	Трубка из нитрила (NBR) Армирование: три высокопрочные оплетки из стальной проволоки Покрытие: огнебезопасная синтетическая резина
Рабочая среда:	Жидкости на нефтяной основе, водо-гликолевые жидкости, смазочные масла, воздух, вода. Для воздуха под давлением свыше 1,7МПа необходимо заказывать шланг с перфорированным наружным слоем.
Рабочая температура:	от -40°С до +100°C Исключения для воздуха tmax+70°С, для воды tmax+85°С
Рекомендуются фитинги:	Серия 70
Области применения:	Гидравлические системы с высоким статическим и/или динамическим давлением
Стандарты и спецификациям:	Спецификации Parker. рабочее давление и наружные диаметры по EN856-4SP

Технические данные: компактный РВД No-Skive тип 372RH
Артикул	∅шланга внутренний	∅шланга внешний	Давление[1]	Rизгиба мин.	Масса
pmax динамическое	pmin разрывное
Ду	Дюймы	Размер	мм	мм	МПа	psi	МПа	psi	мм	кг/м
372RH-6	10	3/8	-6	9,5	21,4	44,5	6500	180,0	25800	120	0,73
372RH-8	12	1/2	-8	12,7	24,6	41,5	6000	166,0	24000	160	0,90
372RH-10	16	5/8	-10	15,9	28,2	35,0	5000	140,0	20000	210	1,09
372RH-12	20	3/4	-12	19,1	32,2	35,0	5000	140,0	20000	260	1,36
372RH-16	25	1	-16	25,4	39,7	28,0	4000	112,0	16000	310	1,78

[1] Сочетание высокой температуры и высокого давления может снизить ресурс шланга.

Компактный рукав РВД   Compact тип 372TC
