Спиральный РВД Паркер тип 781

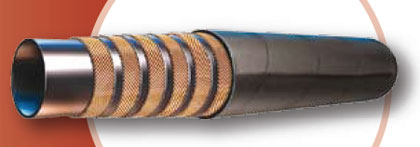

Компактный шланг No-Skive

Спиральный гидравлический рукав высокого давления с усилением 4 или 6 стальными спиральными навивками. Давление 35,0 МПа для всех типоразмеров.

Конструкция:

Трубка из синтетического каучука
Армирование: четыре или шесть высокопрочных навивок из стальной проволоки
Покрытие: синтетический каучук

Рабочая среда:

Жидкости на нефтяной основе, водо-гликолевые жидкости, смазочные масла, воздух, вода. Для воздуха под давлением свыше 1,7МПа необходимо заказывать шланг с перфорированным наружным слоем.

Рабочая температура:

от -40°С до +125°C
Исключения для воздуха tmax+70°С, для воды tmax+85°С

Рекомендуются фитинги Parker:

Серия 78

Области применения:

Общее применение в гидропроводах высокого давления

Стандарты и спецификациям:

SAE 100R13, ISO 3862-1 тип R13, EN 856 тип R13

Технические данные: спиральный рукав высокого давления серия 781

Артикул

∅шланга внутренний

∅шланга внешний

Давление[1]

Rизгиба мин.

Масса

pmax динамическое

pmin разрывное

Ду

Дюймы

Размер

мм

мм

МПа

psi

МПа

psi

мм

кг/м

781-12

20

3/4

-12

19,1

32,0

35,0

5000

140,0

20000

240

1,59

781-16

25

1

-16

25,4

39,0

35,0

5000

140,0

20000

300

2,20

781-20

32

1-1/4

-20

31,8

50,0

35,0

5000

140,0

20000

420

3,69

781-24

40

1-1/2

-24

38,1

57,0

35,0

5000

140,0

20000

500

4,79

[1] Сочетание высокой температуры и высокого давления может снизить ресурс шланга.

НЕ нашли? Не то? Что вы ищете?

Спиральный гидравлический рукав тип P35

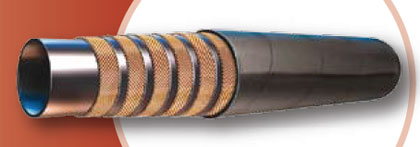

Компактный шланг No-Skive

Спиральный рукав с усилением 6 стальными спиральными навивками. Давление 35,0 МПа для всех типоразмеров.

Конструкция:

Трубка из синтетического каучука
Армирование: шесть спиралей из прочной стальной проволоки
Покрытие: синтетический каучук

Рабочая среда:

Жидкости на нефтяной основе, водо-гликолевые жидкости, смазочные масла, воздух, вода. Для воздуха под давлением свыше 1,7МПа необходимо заказывать шланг с перфорированным наружным слоем.

Рабочая температура:

от -40°С до +125°C
Исключения для воздуха tmax+70°С, для воды tmax+85°С

Рекомендуются фитинги:

Серия S6

Области применения:

Мобильная/промышленная гидравлика: общее применение в гидропроводах высокого давления с большими расходами

Стандарты и спецификациям:

SAE 100R13, ISO 3862-1 тип R13, EN 856 тип R13

Технические данные: рукав спиральный P35

Артикул

∅шланга внутренний

∅шланга внешний

Давление[1]

Rизгиба мин.

Масса

pmax динамическое

pmin разрывное

Ду

Дюймы

Размер

мм

мм

МПа

psi

МПа

psi

мм

кг/м

P35-32

50

2

-32

50,8

71,0

35,0

5000

140,0

20000

630

7,48

[1] Сочетание высокой температуры и высокого давления может снизить ресурс шланга.

Рукав гидравлический тип 791TC

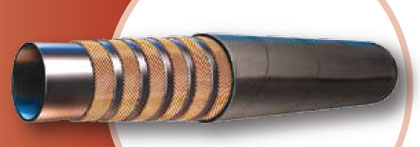

Компактный шланг No-Skive

Износостойкое покрытие toughcover. Давление 42,0 МПа для всех типоразмеров.

Конструкция:

Трубка из синтетического каучука
Армирование: четыре или шесть высокопрочных навивок из стальной проволоки
Покрытие: синтетический каучук, стойкий к истиранию

Рабочая среда:

Жидкости на нефтяной основе, водо-гликолевые жидкости, смазочные масла, воздух, вода. Для воздуха под давлением свыше 1,7МПа необходимо заказывать шланг с перфорированным наружным слоем.

Рабочая температура:

от -40°С до +125°C
Исключения для воздуха tmax+70°С, для воды tmax+85°С

Рекомендуются фитинги:

Серия 79

Области применения:

Мобильная гидравлика: гидростатические приводы. Промышленная гидравлика общего назначения: литьевые машины, испытательные стенды.

Стандарты и спецификациям:

SAE 100R15 - ISO3862-1 тип R15

Технические данные: рукав высокого давления износостойкий 791TC

Артикул Parker

∅шланга внутренний

∅шланга внешний

Давление[1]

Rизгиба мин.

Масса

pmax динамическое

pmin разрывное

Ду

Дюймы

Размер

мм

мм

МПа

psi

МПа

psi

мм

кг/м

791TC-12

20

3/4

-12

19,1

32,0

42,0

6000

168,0

24000

200

1,59

791TC-16

25

1

-16

25,4

39,0

42,0

6000

168,0

24000

250

2,20

791TC-20

32

1-1/4

-20

31,8

50,0

42,0

6000

168,0

24000

250

3,69

791TC-24

40

1-1/2

-24

38,1

57,0

42,0

6000

168,0

24000

305

4,79

[1] Сочетание высокой температуры и высокого давления может снизить ресурс шланга.

Рукав высокого давления Parker тип 792TC

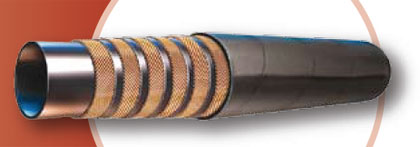

Рукав со стальной навивкой 792TC

Износостойкое покрытие toughcover. Давление 42,0 МПа для всех типоразмеров. Внутренняя трубка из нитрила (NBR) позволяет применять шланг с широкой номенклатурой рабочих жидкостей.

Конструкция:

Трубка из нитрила (NBR)
Армирование: четыре или шесть высокопрочных навивок из стальной проволоки
Покрытие: синтетический каучук, стойкий к истиранию

Рабочая среда:

Жидкости на нефтяной основе, водо-гликолевые жидкости, смазочные масла, воздух, вода. Для воздуха под давлением свыше 1,7МПа необходимо заказывать шланг с перфорированным наружным слоем.

Рабочая температура:

от -40°С до +125°C
Исключения для воздуха tmax+70°С, для воды tmax+85°С

Рекомендуются фитинги:

Серия 79

Области применения:

Мобильная гидравлика: гидростатические приводы. Промышленная гидравлика общего назначения: литьевые машины, испытательные стенды.

Стандарты и спецификациям:

SAE 100R15 - ISO3862-1 тип R15

Технические данные: рукав высокого давления спиральный No-Skive тип 792TC

Артикул

∅шланга внутренний

∅шланга внешний

Давление[1]

Rизгиба мин.

Масса

pmax динамическое

pmin разрывное

Ду

Дюймы

Размер

мм

мм

МПа

psi

МПа

psi

мм

кг/м

792TC-12

20

3/4

-12

19,1

32,0

42,0

6000

168,0

24000

265

1,59

792TC-16

25

1

-16

25,4

39,0

42,0

6000

168,0

24000

330

2,20

[1] Сочетание высокой температуры и высокого давления может снизить ресурс шланга.
