Таблица 3.3 - Перечень работ по приспособлению помещений под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Закладка оконных проемов | м3 | 0,3 | 0,5 |
2 | Устройство вешалки для загрязненной одежды | шт. | 1 | 2 |
3 | Герметизация двери в помещении для укрываемых | шт. | 1 | 4 |
4 | Устройство места для для выносной емкости | шт. | 1 | 0,5 |
5 | Установка бачка с питьевой водой | шт. | 1 | 0,5 |
6 | Изготовление, сборка и установка нар | шт. | 8 | 19 |
7 | Установка воздуховодов | м | 3 | 4 |
8 | Обваловка грунтом наружных стен | м3 | 0,7 | 1 |
9 | Установка контейнеров для навески штор | шт. | 6 | 3 |
10 | Навеска штор | шт. | 3 | 1,5 |
3.4 Приспособление подвального помещения двухэтажного восьмиквартирного каменного дома под ПРУ группы П-1
Под укрытие приспосабливается подвальное помещение, расположенное в средней части дома (рисунке 3.5). Стены подвала из бутового камня толщиной 0,7 м. Перекрытие — железобетонная плита по металлическим балкам (двутавр № 12) при расстоянии между балками 1,1 м. Толщина перекрытия 0,35 м. Низ перекрытия находится выше уровня земли на 1,0 м. Здание имеет водопровод, канализацию, печное отопление, электроснабжение.

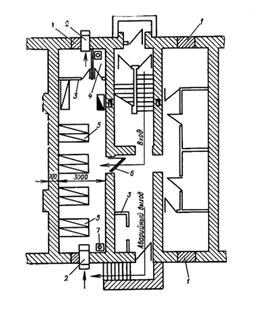

Рисунок 3.5 - Приспособление подвального помещения двухэтажного восьмиквартирного каменного дома под противорадиационное укрытие
Таблица 3.4 - Перечень работ по приспособлению помещения под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Закладка оконных проемов | шт. | 2 | 4 |
2 | Изготовление и установка деревянных воздуховодов | м | 10 | 12 |
3 | Устройство перегородок (шкаф для одежды) | м2 | 8 | 8 |
4 | Устройство кабин туалета | шт. | 1 | 4 |
5 | Изготовление, сборка и установка нар | шт. | 9 | 88 |
6 | Герметизация входной двери | шт. | 1 | 4 |
7 | Кладка печи | шт. | 1 | 12 |
Перечень работ по приспособлению помещения под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.4 (номера позиции в таблице 3.4 соответствуют номерам позиции на рисунке 3.5).
После выполнения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 45 чел., коэффициент защиты 210, общая площадь 37,5 м2, высота помещения 2,5 м, общий объем помещения 83,5 м3, площадь для укрываемых 31,5 м2, объем подачи воздуха на одного укрываемого 15,0 м3/ч, площадь на одного укрываемого 0,6 м2, водоснабжение — переносные бачки, канализация — выносная тара, электроснабжение — от сети дома, радиотрансляция — от сети дома, отопление— печное, вентиляция — естественная.
3.5 Приспособление подвального помещения жилого девятиэтажного дома под ПРУ группы П-2
Для приспособления под укрытие используются подвальные помещения общей площадью 64 м2 при высоте помещений 2,2 м (рисунок 3.6). В обычное время помещения используются под склад ремонтного материала.
Помещения, через которые проходят транзитные трубопроводы отопления, водоснабжения и канализации, отделены от помещений укрытия железобетонными перегородками. Через помещения, приспосабливаемые под укрытия, проходят трубопроводы отопления, водоснабжения и канализационной сети дома. Пять помещений имеют оконные проемы размером 1,0х1,2 м. Во всех помещениях имеется электроосвещение.
Перечень работ по приспособлению помещения под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.5 (номера позиции в таблице 3.5 соответствуют номерам позиции на рисунке 3.6).

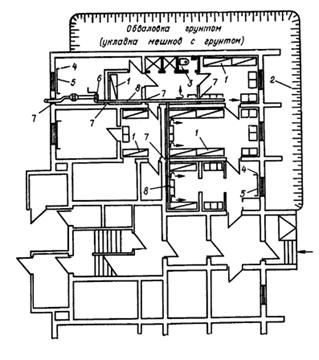

Рисунок 3.6 - Приспособление помещения жилого девятиэтажного дома под противорадиационное укрытие
Таблица 3.5 - Перечень работ по приспособлению помещения под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Изготовление, сборка и установка двухъярусных нар | шт. | 16 | 72 |
2 | Заполнение и укладка мешков с грунтом у наружных стен | м3 | 120 | 120 |
3 | Устройство санитарного узла | шт. | 1 | 8 |
4 | Установка кронштейнов для штор | шт. | 6 | 2 |
5 | Навеска штор на окна первого этажа | шт. | 3 | 2 |
6 | Устройство фундамента и установка ЭРВ-72-2 | шт. | 1 | 8 |
7 | Пробивка в стенах отверстий для воздуховодов | шт. | 7 | 7 |
8 | Установка воздуховодов | м | 21 | 18 |
После выполнения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 80 чел., коэффициент защиты 200, общая площадь укрытия 64 м2, объем помещений для укрываемых 114 м3, площадь отсеков для укрываемых 49,9 м2, площадь на одного укрываемого 0,62 м2.
3.6 Приспособление подвального помещения двухэтажного каменного жилого дома под ПРУ группы П-3
ПРУ оборудуется в подвале каменного жилого дома, расположенного в сельской местности, прилегающей к зоне возможных слабых разрушений (рисунке 3.7). Помещение подвала имеет одну стену, прилегающую к целику, и остальные наружные, толщина стен 0,7 м. Низ перекрытия подвала находится на 1,2 м над уровнем земли. Перекрытие — железобетонная плита толщиной 0,16 м, общая толщина перекрытия 0,35 м. Толщина стен вышележащих этажей 0,52 м. Дом имеет печное отопление, водопровод и смывную канализацию, электроснабжение и радиотрансляцию. В мирное время подвальное помещение используется под кладовые, прачечную и баню.

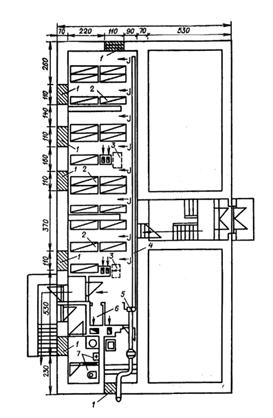

Рисунок 3.7 - План подвала
Перечень работ по приспособлению помещения под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.6 (номера позиции в таблице 3.6 соответствуют номерам позиции на рисунке 3.7).
Таблица 3.6 - Перечень работ по приспособлению помещения под ПРУ
Номер позиции | Наименование работы | Единица измерения | Объем работы | Трудоемкость, чел.-ч |
1 | Закладка оконных проемов кирпичом | м2 | 2,8 | 24 |
2 | Изготовление, сборка и установка двухъярусных нар | шт. | 22 | 104 |
3 | Кладка печей | шт. | 2 | 12 |
4 | Прокладка воздуховодов | м | 6 | 12 |
5 | Устройство фундамента и установка ЭРВ-72-2 | шт. | 1 | 8 |
6 | Устройство перегородок и шкафа для одежды | м2 | 70 | 7 |
7 | Установка унитаза и раковин умывальника | шт. | 2 | 8 |
|
