Методические рекомендации по приспособлению заглубленных помещений существующих зданий и сооружений под противорадиационные укрытия (стр. 3 )

Рисунок 3.8 - План противорадиационного укрытия

После проведения работ по приспособлению (рисунок 3.8) укрытие будет иметь следующие характеристики: вместимость 110 чел., коэффициент защиты 120, общая площадь 80,1 м2, высота помещений 2,2 м, общий объем помещений 176,2 м3, площадь помещений для укрываемых 71 м2, площадь на одного укрываемого 0,64 м2, вентиляция — приточно-вытяжная с механическим побуждением; объем подачи воздуха на одного укрываемого 10—15 м3/ч, водоснабжение, канализация, электроснабжение и радиотрансляция — от сети здания, отопление — печное.

3.7 Приспособление подвального помещения двухэтажного восьмиквартирного каменного дома под ПРУ группы П-3

Для приспособления под укрытие используется подвальное помещение (кладовые) двухэтажного дома, расположенного в сельской местности, прилегающей к зоне возможных слабых разрушений. Стены подвала из бутового камня толщиной 0,7 м, перекрытие — железобетонная плита толщиной 0,2 м с засыпкой шлаком 0,16 м, общая толщина перекрытия 0,4 м. Здание оборудовано центральным водяным отоплением, водопроводом, канализацией, имеет электроснабжение, радиотрансляцию. Помещение подвала в мирное время используется под котельную, прачечную и кладовые. План подвала показан на рисунке 3.9.

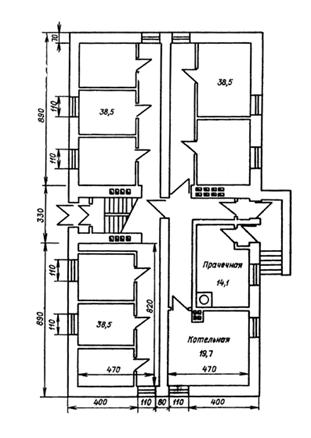

Рисунок 3.9 - План подвала двухэтажного восьмиквартирного дома

Таблица 3.7 - Перечень работ по приспособлению помещений под ПРУ

Номер позиции	Наименование работы	Единица измерения	Объем работы	Трудоемкость, чел.-ч
1	Закладка окон кирпичом	м2	18	180
2	Изготовление, сборка и установка двухъярусных нар	шт.	38	190
3	Устройство вытяжных коробов	шт.	3	6
4	Пробивка отверстий в стенах для воздуховодов	шт.	3	3
5	Установка воздуховодов	м	36	36
6	Устройство перегородок	м2	8	6
7	Устройство санитарного узла	шт.	1	10
8	Устройство фундамента и установка ЭРВ-72-2	шт.	1	8

Перечень работ по приспособлению помещений под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.7 (номера позиции в таблице 3.7 соответствуют номерам позиции на рисунке 3.10).

После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 194 чел., коэффициент защиты 105, общая площадь 169,8 м2, высота помещений 2,2 м, общий объем помещений 374 м3, площадь отсеков для укрываемых 115,5 м2, площадь на одного укрываемого 0,6 м2.

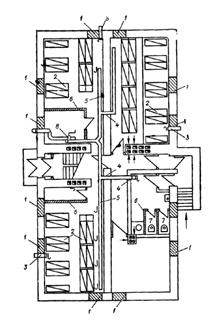

Рисунок 3.10 - План вентиляции и расстановки нар

3.8 Приспособление подполья под ПРУ группы П-2

Для приспособления под укрытие используется подполье под одноэтажным домом в сельской местности. Стены подполья, прилегающие к фундаменту дома, сложены из железобетонных блоков; стены, обращенные внутрь помещения, выполнены в виде откосов, укрепленных утрамбованной глиной. Перекрытие дощатое по деревянным балкам, общая толщина перекрытия вместе с подсыпкой и полом здания равна 0,2 м (рисунке 3.11). Здание имеет печное отопление, электроснабжение, радиотрансляцию. Помещение подполья оборудовано естественной вентиляцией. В мирное время подполье используется для хранения сельскохозяйственной продукции.

Перечень работ по приспособлению подполья под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.8 (номера позиции в таблице 3.8 соответствуют номерам позиции на рисунке 3.12).

Таблица 3.8 - Перечень работ по приспособлению подполья под ПРУ

Номер позиции	Наименование работы	Единица измерения	Объем работы	Трудоемкость, чел.-ч
1	Изготовление и установка стоек	шт.	4	8
2	Изготовление и установка клиньев	шт.	4	2
3	Насыпка грунта	м3	5	3
4	Герметизация крышки люка	шт.	1	1
5	Увеличение высоты приточного короба	п. м	0,6	2
6	Изготовление и установка ступеньки	шт.	1	2
7	Изготовление и установка лестницы	шт.	1	4
8	Увеличение высоты вытяжного короба	шт.	1	2

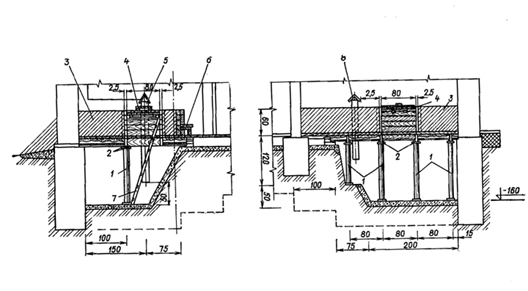

Рисунок 3.12 - Приспособление подполья одноэтажного дома в сельской местности под противорадиационное укрытие

После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 3 чел., коэффициент защиты 200, общая площадь 3 м2, площадь на одного укрываемого 1,0 м2, высота помещения 1,5 м, общий объем помещения 4,5 м3.

3.9 Приспособление погреба с вертикальным входом под ПРУ группы П-2

Для приспособления под укрытие используется отдельно стоящий погреб с вертикальным входом, расположенный в сельской местности, прилегающей к зоне возможных слабых разрушений. Стены погреба сложены из бревен или деревянного бруса, перекрытие — деревянный настил по деревянным балкам с засыпкой грунтом 30 см. Погреб оборудован естественной вентиляцией (рисунок 3.13). Помещение погреба в мирное время используется для хранения запасов сельскохозяйственной продукции.

Перечень работ по приспособлению погреба под ПРУ, а также данные по их объемам и трудоемкости приведены в таблице 3.9 (номера позиции в таблице 3.9 соответствуют номерам позиции на рисунке 3.13).

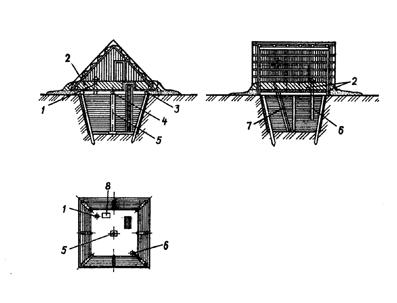

Рисунок 3.13 - Приспособление погреба с вертикальным входом

под противорадиационное укрытие

Таблица 3.9 - Перечень работ по приспособлению погреба под ПРУ

Номер позиции	Наименование работы	Единица измерения	Объем работы	Трудоемкость, чел.-ч
1	Изготовление и установка вытяжного короба	шт.	1	3
2	Насыпка грунта на покрытие	м3	6	10
3	Увеличение короба люка и герметизация крышки люка	шт.	1	4
4	Установка дополнительной балки	шт.	1	3
5	Установка стойки усиления	шт	1	5
6	Изготовление и установка приточного короба	шт	1	4
7	Изготовление и установка лестницы	шт.	1	4
8	Установка выносной емкости	шт.	1	1

После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 10 чел., коэффициент защиты 200, общая площадь 10 м2, площадь на одного укрываемого 1 м2, высота помещения 1,8 м, общий объем помещения 18 м3.

3.10 Приспособление корнеплодохранилища под ПРУ группы П-1

Для приспособления под укрытие используется заглубленное помещение корнеплодохранилища, расположенного в сельской местности, прилегающей к зоне возможных слабых разрушений. Стены корнеплодохранилища возведены из железобетонных конструкций с обшивкой из досок, перекрытие — железобетонная плита толщиной 0,1 м с покрытием битумной смазкой, утеплителем, асфальтовой стяжкой, пергамином и рубероидом в два слоя. Общая толщина перекрытия 0,4 м. Здание оборудовано естественной вентиляцией и электрическим освещением. Помещение корнеплодохранилища используется в мирное время для хранения корнеплодов (рисунок 3.14).

Перечень работ по приспособлению корнеплодохранилища под ПРУ, а также их объемы и трудоемкость приведены в таблице 3.10 (номера позиции в таблице 3.10 соответствуют номерам позиции на рисунке 3.14).

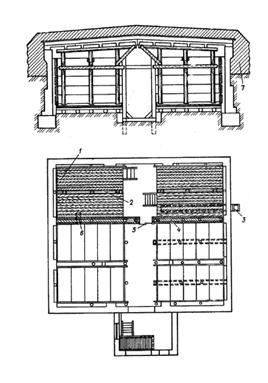

Рисунок 3.14 - Приспособление корнеплодохранилища

под противорадиационное укрытие

Таблица 3.10 - Перечень работ по приспособлению корнеплодохранилища под ПРУ

Номер позиции	Наименование работы	Единица измерения	Объем работы	Трудоемкость, чел.-ч
1	Изготовление и установка трехъярусных нар	шт.	22	216
2	Изготовление и установка рам усиления	шт.	10	25
3	Установка фильтра на приточный короб	шт.	1	3
4	Засыпка грунта за обшивку из досок	м3	2,6	42
5	Установка герметизированной двери или занавеса	шт.	1	2
6	Изготовление и установка вентиляционного короба	п. м	12,9	14
7	Насыпка грунта на покрытие	м3	91	45,5

После проведения работ по приспособлению укрытие будет иметь следующие характеристики: вместимость 100 чел., коэффициент защиты 200, общая площадь 88,5 м2, высота помещения 3,8 м, общий объем помещения 336 м3, площадь отсеков для укрываемых 66,6 м2, площадь на одного укрываемого 0,66 м2.

4 Правила обозначения ПРУ и маршрутов к ним

Обозначению подлежат:

- все противорадиационные укрытия, принятые в эксплуатацию;

- заглубленные помещения, взятые на учет и пригодные для приспособления под укрытия;

- противорадиационные укрытия, находящиеся в стадии строительства, с выполненными ограждающими конструкциями (стенами и перекрытиями).

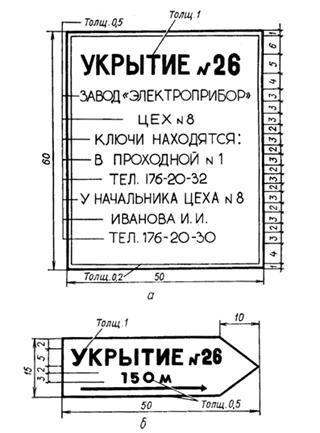

Рисунок 4.1 - Обозначения укрытий (а) и маршрутов (б) к ним

Обозначение укрытий и маршрутов к ним (рисунок 4.1) осуществляется путем нанесения стандартных знаков на видном месте при всех входах в укрытие, подвалы и другие помещения и на каждой наружной двери, ведущей непосредственно в укрытие, или на щите, установленном у входа.

Знак укрытия представляет собой прямоугольник размером не менее 30х60 см, внутри которого указываются:

- номер укрытия;

- принадлежность сооружения (наименование предприятия, цеха, ЖЭКа, адрес жилого дома и т. д.);

- места хранения ключей (телефоны, адреса, должности и фамилии ответственные лиц).

Поле знака должно быть белого цвета, надписи — черного цвета.

Номера присваиваются укрытиям, подвальным и другим взятым на учет помещениям в соответствии с нумерацией защитных сооружений города (района, объекта) и присвоении номеров и местах расположения сооружений вне предприятия (учреждения, организации) сообщают в штаб ГО города, района.

Маршруты движения к защитным и другим сооружениям, используемым для укрытия населения, выбираются из условия минимально возможного времени подхода к ним от места работы или жительства.

Маршруты обозначаются указателями (рисунок 4.1, б) в местах, где обеспечивается их хорошая видимость виновное и ночное время (в том числе при введении различных режимов светомаскировки). Указатели устанавливаются при каждом изменении направления маршрута движения. На каждом указателе наносится цифра, соответствующая расстоянию до входа в укрытие, подвал и т. д. от данного указателя. Поле указателя должно быть белого цвета надписи — черного цвета.

Для быстрого нанесения стандартных знаков и указателей заблаговременно должны быть подготовлены:

- расчеты количества знаков и указателей с определением мест их установки;

- трафареты знаков и указателей;

- расчеты потребности в материалах для изготовления

- знаков и указателей (краска, кровельное железо фанера и т. д.);

- план организации работ по обозначению укрытий и маршрутов движения к ним.

При обозначении укрытий и маршрутов движения к ним должны учитываться местные условия и особенности (безопасность движении, необходимость изменения размеров и цвета знаков и указателей и др.).
