2. Оформить в туши план участка местности.
3. Ответы на контрольные вопросы письменно.
Контрольные вопросы:
1. Сущность и назначение тахеометрической съемке.
2. Порядок работы на станции при тахеометрической съемке.
3. Обработка журнала тахеометрической съемке.
4. Построение координатной сетки с помощью линейки Дробышева.
Тахеометрическая съемка.
Тахеометрическая съемка представляет собой топографическую, т. е. Контурно-высотную съемку, в результате которой получают план местности с изображением ситуации и рельефа. Тахеометрическая съемка выполняется самостоятельно для создания планов небольших участков местности в крупных масштабах (1:500 – 1:5000) . Её применение особенно выгодно для съёмки узких полос местности при изысканиях трасс нефте и газопроводов, железных и автомобильных дорог, линий электропередач т. п.
Слово <<тахеометрия>> в переводе с греческого означает <<быстрое измерение>>.
Быстрота измерений при тахеометрической съемке достигается тем, что положение снимаемой точки местности в плане и по высоте определяется при одном наведении трубы прибора на рейку, установленную на этой точке.
Тахеометрическая съемка выполняется с помощью технических теодолитов или специальных приборов – тахеометров, в настоящее время как правило электронных.
При использовании технических теодолитов сущность тахеометрической съемки сводится к определению пространственных полярных координат (b, n, D) точек местности и последующему нанесению этих точек на план. При этом горизонтальный угол b между начальным направлением и направлением на снимаемую точку измеряется с помощью горизонтального угла, вертикальный угол n по вертикальному кругу теодолита, а расстояние до точки D – дальномером. Таким образом, плановое положение снимаемых точек определяется полярным способом (координатами b, d), а превышения точек – методом тригонометрического нивелирования, осуществляемого с помощью наклонного луча визирования.

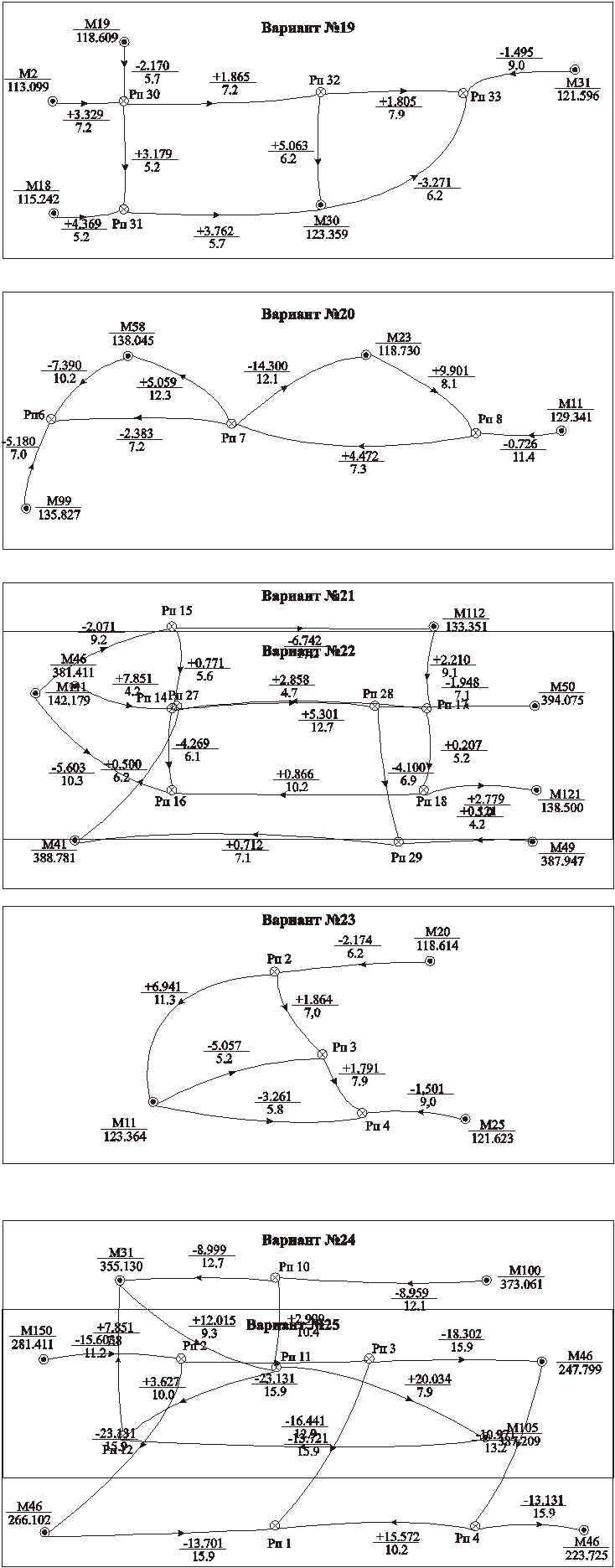

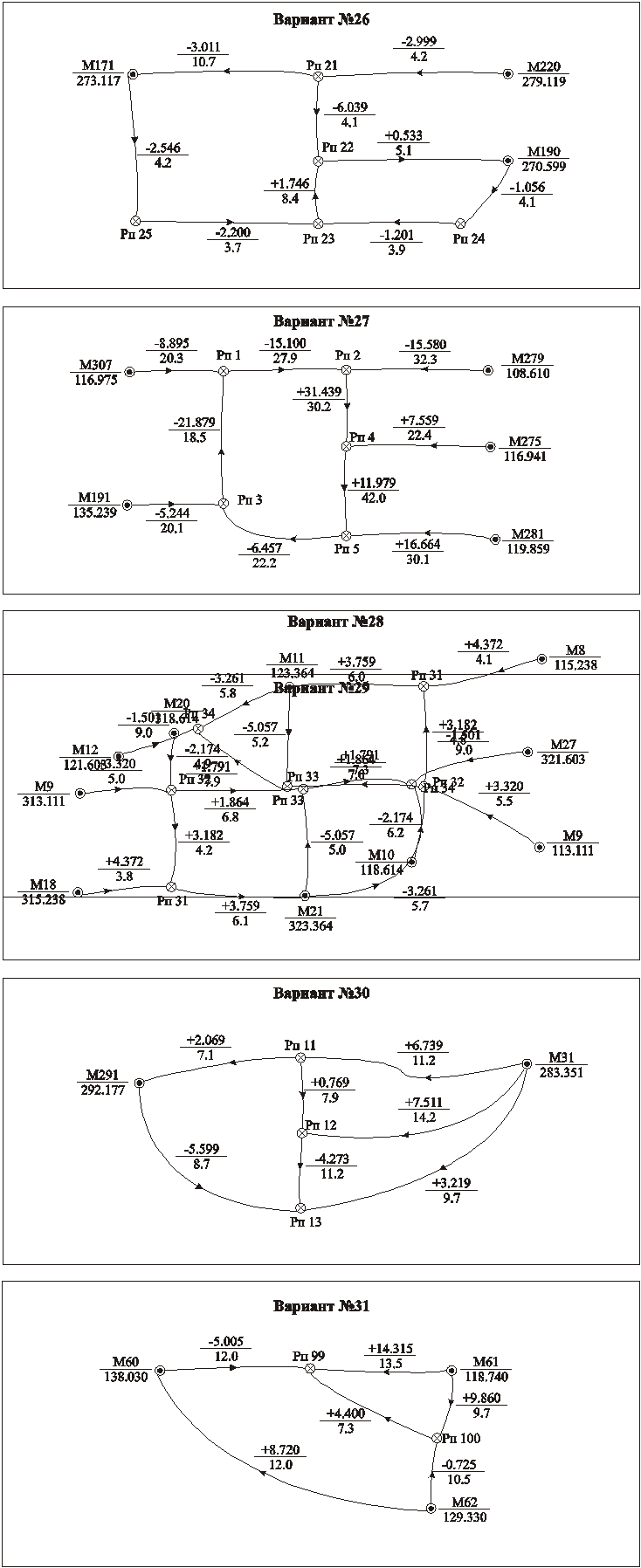

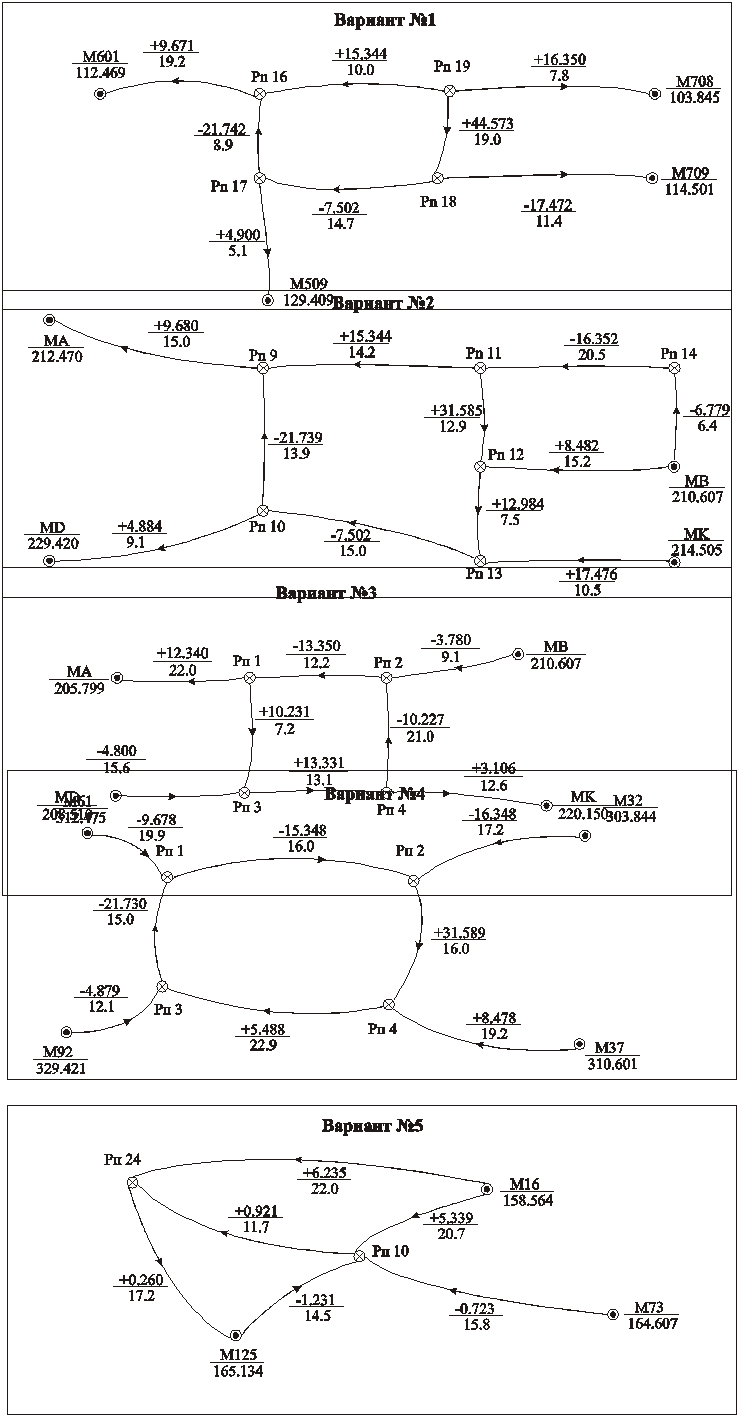

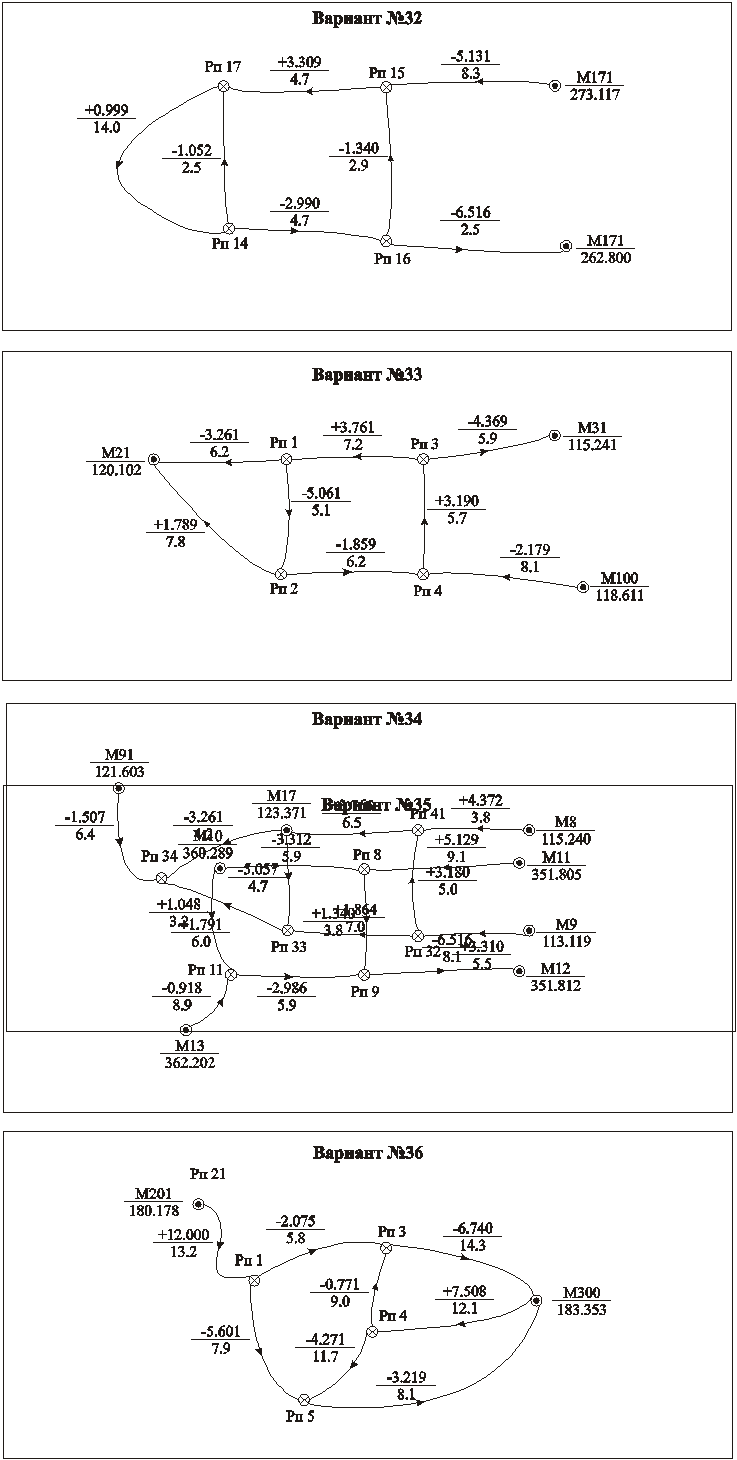

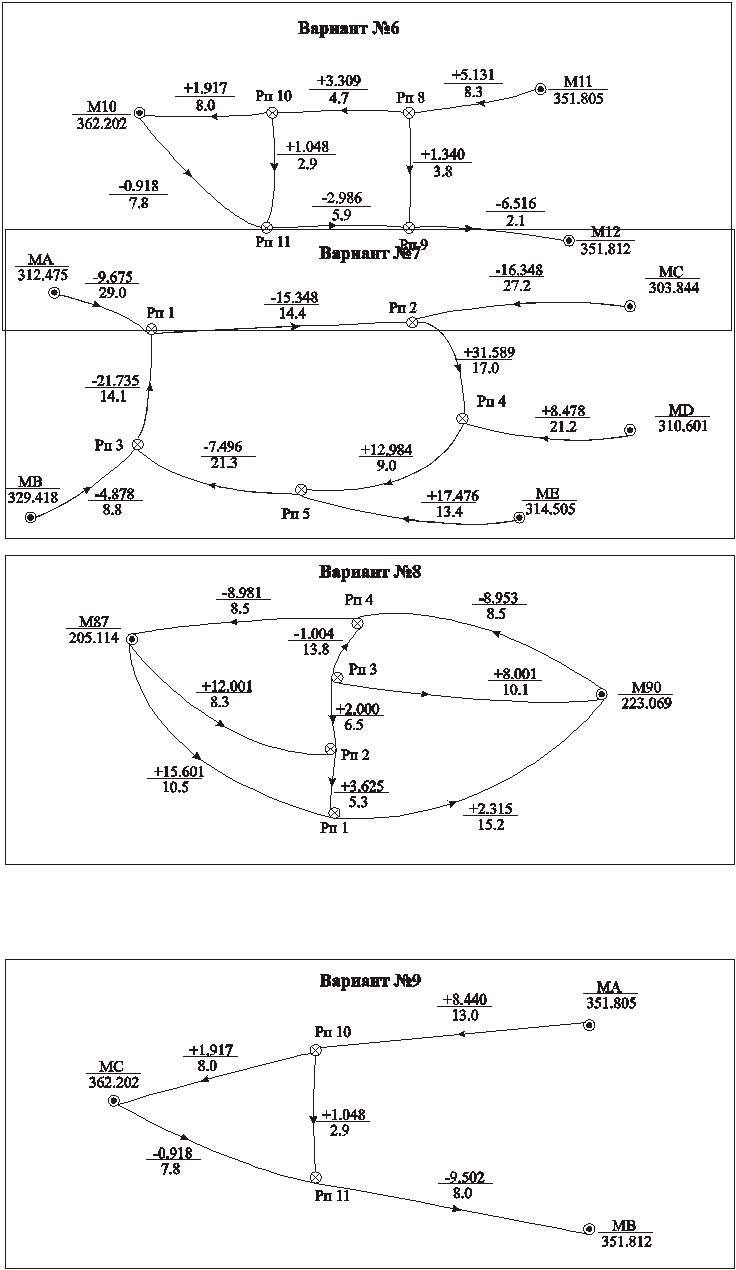

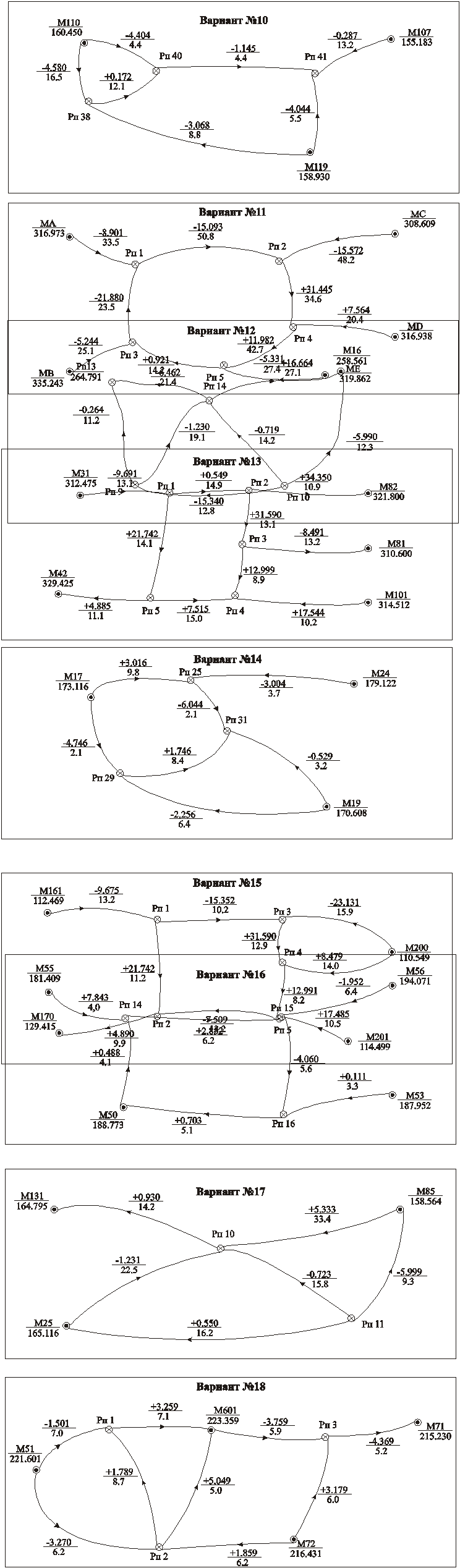

В данном случае съёмка производилась теодолитом Т-30, в следующем порядке.
· Установили и отцентрировали прибор над точкой 1, привели его в рабочее положение.
· Определяем высоту инструмента.
· Находим МО ( в «нашем» варианте 2 минуты) колебание МО на станциях не должно превышать ±1’
· На предыдущей точке установили веху.
· Произвели ориентирование на соседний пункт, установили отсчёт по ГК 0° 00’.
· Далее по ходу часовой стрелки при КЛ начинаем набирать пикеты (на каждой станции не менее 20).
· Необходимое условие при съёмке не сбивать прибор в другую сторону, во избежание ошибки.
· После прохождения 360°, при наведении на веху, отсчёт должен быть 0° 00’, допуск 1’ – 1,5’ (замыкание горизонта).
И в такой последовательности на каждой станции.
После полученных данных измерений производим камеральную обработку.
Основным недостатком тахеометрической съёмки является то, что составление плана местности выполняется в камеральных условиях на основании только результатов полевых измерений и зарисовок; при этом нельзя своевременно выявить допущенные ошибки «рисовки» путём сличения плана с местностью.
Для рассматриваемого варианта журнала угол наклона вычисляли по формуле:
n = ВК-360°+МО = 345° 31¢ – ° 02¢ = - 14° 31¢
превышение можно определить как:
h =0.5 SIN 2n
а горизонтальное проложение
2
S = 0.5 D COS n
Для выполнения второго пункта задания требуется лист ватмана форматом А-1
и линейка Дробышева, которую следует получить в геокамере.
Порядок построения координатной сетки с помощью линейки Дробышева может быть следующим.
1. Располагаем линейку параллельно нижнему краю листа ватмана 3-4 см от края.
См. рисунок. Прочерчивают в окошечках твердым, остро- отточенным карандашом по скошенным краям. Поворачивают линейку вертикально (вверх на 90 градусов), таким образом, чтобы в первом окне получился правильный крест, прочерчиваем отрезки в окошечках по скошенным краям. Затем располагаем линейку по диагонали в первом и последнем оконце прочерчиваем отрезки получаем пересечения т. е строим прямоугольный треугольник. С помощью аналогичных построений в правой верхней части ватмана создают такой же прямоугольный треугольник и наконец получают квадрат со стороной 50 см, внутри и по краям которого строят кресты по вершинам дециметровых квадратов.
Студенту выдают фрагмент полученной координатной сетки на формате А-4.
После нанесения прямоугольных координат станций и их проверки преподавателем приступают к нанесению на план съемочных пикетов. Для этого в лаборантской или геокамере целесообразно получить специальный прибор- «тахеограф». Последний представляет из себя «соединение круглого транспортира и линейки».
Выполнив ориентирование тахеографа на начальное направление, по горизонтальному углу, взятому из журнала тахеометрической съемки и горизонтальному проложению в масштабе создаваемого плана наносят пикеты. Номера пикетов не подписывают, а подписывают отметки, округленные до см.
4
 |  |  | | | | |||||||||||
 | ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
 | ||||||||||||||||
 | ||||||||||||||||
| ||||||||||||||||
| ||||||||||||||||
 | ||||||||||||||||
| ||||||||||||||||
 | ||||||||||||||||
| ||||||||||||||||
 | ||||||||||||||||
3 5
2
1
Порядок расположения линейки Дробышева.
Фрагмент координатной основы.
Для плана тахеометрической съемки.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
