Полиуретановые композиции "Эласт". Гидроизоляционные, антикоррозийные защитные лаки и покрытия

-ПУ» Адрес: а Тел./,

Полиуретановые композиции "Эласт". Гидроизоляционные, антикоррозийные защитные лаки и покрытия.

Рекомендации по устройству защиты конструкций трубопроводов

пропиточным составом на основе композиции ЭЛАСТ-302П-50

ТУ

Качественное выполнение работ по нанесению Покрытия обеспечивается строгим соблюдением данной технологической инструкции.

Полиуретановая композиция ЭЛАСТ-302П-50 представляют собой однокомпонентный, отверждаемый влагой воздуха состав, хорошо впитывающийся в различные пористые поверхности и материалы.

Пропитанные композицией ЭЛАСТ-302П-50 материалы, такие как стеклоткань, брезент и т. п. после отверждения создают очень прочную, водонепроницаемую, износо - и химстокую конструкцию.

Такой конструкцией заменяют дорогостоящую металлическую защиту теплоизоляции наружных и подземных трубопроводов и защищают сами трубопроводы.

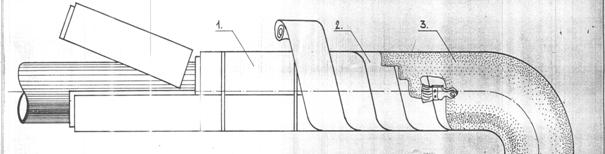

1-  жесткие пенополиуретановые теплоизолирующие сегменты (скорлупы);

2-  защитный покровный слой-обмотка из самоклеящегося стекловолокна пропитанного ЭЛАСТ-302П-50;

3-  промазка (окраска) ЭЛАСТ-302П-50 с «серебрянкой».

Срок службы такой защиты до 25 лет с периодическим через 8-10 лет обновлением окраски продуктом ЭЛАСТ-302П-50 или ему подобным.

Изготовление защитной конструкции выглядит следующим образом:

§  Приготовленный для пропитки материал нарезают лентами необходимой ширины и длины. Размеры заготавливаемых лент подбирают в зависимости от размеров защищаемого трубопровода (или др. конструкции). Рекомендуемая ширина ленты 20-50 см. Длина ленты произвольная, но в свернутом состоянии она должна свободно входить в емкость с пропитывающим составом.

§  В железную или пластиковую емкость вместимостью 3-20 литров наливают композицию ЭЛАСТ-302П-50 из расчета 300-400 гр/м2 ленты. Емкость герметично закрывают, несколько раз переворачивают и оставляют до полной пропитки стеклоткани. В качестве емкостей можно использовать металлические или пластмассовые ведра с широкой герметично закрывающейся крышкой.

§  После пропитки рулона избытку композиции ЭЛАСТ-302П-50 дают стечь и ленту наматывают на защищаемую поверхность под углом обеспечивающим наложение слоя на слой до 5 см. Пропитанная ЭЛАСТ-302П-50 стеклоткань работает как покровный, самоклеящейся слой.

§  После отверждения полученную конструкцию можно покрасить лаком ЭЛАСТ-302П-50 с алюминиевой пудрой (или другим подходящим красителем), что придаст ей хороший внешний вид и дополнительные защитные свойства.

Простота и удобство работы с такой конструкцией заключается еще и в том, что ей можно защищать изгибающиеся участки трубопроводов (углы, отводы) и трубопроводную арматуру не используя при этом никаких сложных конструкций. (Пропитанный материал просто наматывается на изгиб).

Подобным образом можно упрочнять, защищать и ремонтировать также и бетонные конструкции.

v  Рабочая температура защищаемой поверхности 0°С…плюс30°С.

v  Допускается вести работы при температуре до минус 10 °С, при этом температура наносимого покрытия должна быть не менее плюс 5°С, а обрабатываемая поверхность абсолютно сухой.

v  Температурный интервал эксплуатации от минус 50°С до плюс 100°С, кратковременно до 150°С.

v  В условиях агрессивных сред (воздействие газов, растворов солей кислот и щелочей со слабой степенью агрессивности, определенной СНиП 2.03.11-85) в интервале температур от минус 30°С до плюс 60 °С.

v  Время полного отверждения покрытия 24…48 часов, и зависит от температуры окружающей среды и влажности воздуха.

v  Если работы по изготовлению защитных конструкций на основе композиции ЭЛАСТ-302П-50 проводятся в закрытых помещениях то они, должны быть оборудованы приточно-вытяжной вентиляцией по ГОСТ 12.4.021 и СНиП 2.04.05, обеспечивающей чистоту воздуха рабочей зоны в соответствии с установленными требованиями по ГОСТ 12.1.005. В качестве средств защиты дыхания при изготовлении композиций и их нанесении в закрытых помещениях применяется: противогаз с коробкой марки «БКФ» или панорамная маска ПФМ-3П с коробкой марки «А». (ГОСТ 12.4.121).

Очистку инструмента производить растворителем немедленно после окончания нанесения. После полимеризации очистка возможна только механическим способом или хлорированными углеводородами (метилен хлорид).

Механические характеристики отвержденной конструкции Стеклоткань-ЭЛАСТ-302П-50

Характеристика	Показатель
Твердость по Шору А	не менее 92 у. е.
Прочность конструкции при растяжении	не менее 100 Мпа
Относительное удлинение при растяжении	не менее 12 %

Результаты тестов химстойкости

Воздействие в течение 12 мес.	Свойство покрытия после воздействия
Поваренная соль, раствор 10%	Без изменений
Гидроокись натрия, раствор 25%	Без изменений
Серная кислота, раствор 10%	Без изменений
Сахар, раствор 30%	Без изменений
Вода водопроводная	Без изменений
Мыльный раствор	Без изменений
Перекись водорода 10%	Без изменений
Дизельное топливо	Без изменений
Бензин	Без изменений
Ксилол	Через 10 дней теряет твердость
Метилен хлорид	Разрушается через сутки

ПЕРЕД УПОТРЕБЛЕНИЕМ ЦВЕТНЫЕ ЛАКИ НАДО ПЕРЕМЕШАТЬ.
