Addax framework 6.0 Руководство пользователя (стр. 3 )

Данные об импортированных устройствах теперь можно просмотреть в окне Device Manager, воспользовавшись командой Manage –>Devices Manager. Статус импортированных устройств – Imported. Файл включает в себя серийный номер, код EAN, код клиента и тд.

3.5  Установка конфигураций

Для открытия окна конфигурирования:

1.  Выберите пункт меню Manage –> Group Manager

2.  В левой части окна, щелкнув правой кнопкой мыши по любой адресной группе для общих настроек либо по конкретной адресной группе для конфигурирования устройств, вызовите контекстное меню

3.  В контекстном меню выберите команду Group Config:

В левой части открывшегося окна конфигурирования в древовидном списке представлены все типы устройств в данной группе:

Полный список настраеваемых параметров счетчика представлен в

Если слева от наименования группы стоит значок , щелкните по нему – откроется список конфигурируемых параметров для данной группы.

После определения установок для отправки конфигурации устройствам или принятия общих параметров отметьте галочками соответствующие параметрами и затем нажмите на кнопку Apply. Конфигурация будет отослана, а после получения устройствами активизирована.

При конфигурировании устройств новая конфигурация может быть отослана только устройству, которое верифицировано.

После нажатия на кнопку Apply появится сообщение, что заданная конфигурация была отослана и какому количеству устройств:

Если количество устройств, которым была отослана конфигурация, равно нулю, то, возможно, устройство не верифицировано, либо устройство не поддерживает данных параметров (проверьте, не произошла ли отправка конфигурации одному устройству при нахождении в окне конфигурирования другого устройства: например, производится конфигурирование счетчиков в открытом окне конфигурирования Config – SSC (следите за заголовком окна)).

Для каждого типа конфигурации отправку надо осуществить отдельно.

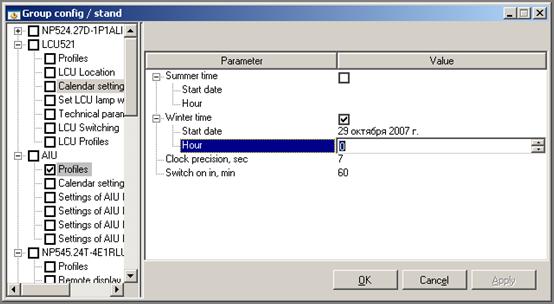

3.5.1  Календарные настройки

Manage –> Group Manager–> Group Config–>Calendar

В рабочей области окна есть возможность установить следующие настройки времени:

§  Начало летнего и зимнего времени (дата, точное время) – установленные флажки в полях Start of summer time и Start of winter time соответственно.

§  Точность часов в секундах – поле Clock precision – предельно допустимое расхождение часов устройства и маршрутизатора. Превышение установленного значения рассматривается как ошибка синхронизации времени, которая будет отображена в отчетах.

§  Время запаздывания (таймаут), в минутах, на включение реле – поле Switch on in. Применимо только к устройствам, имеющим реле.

3.5.2  Конфигурирование счетчиков электроэнергии

Отключение счетчиков в адресной группе

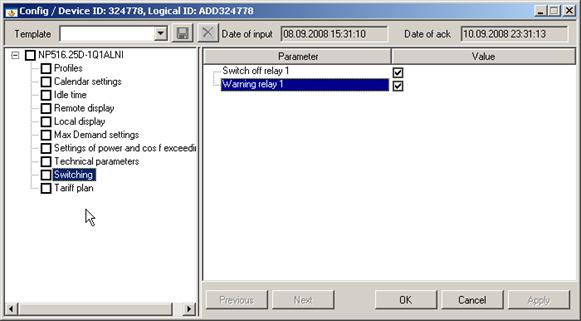

Manage –> Group Manager–> Group Config–>Switching

Установка флажка в поле Switch off relay 1 инициирует выключение основного реле счетчика, что влечет за собой отключение потребителя от сети (прямое управление из Центра).

Повторное включение реле произойдет после отмены команды (был снят флажок в поле switch off) следующим образом:

§  если был задан таймаут на включение (см. пункт 4.5.1 Календарные Настройки), реле включится через установленное количество минут;

§  если был задан таймаут=0, реле не включится автоматически, но потребитель может сам включить его, нажав на кнопку на верхней панели счетчика.

Установка флажка в поле Warning relay 1 инициирует отображение флага предупреждения ! на дисплее счётчика в случае отключения реле.

Тарифный план

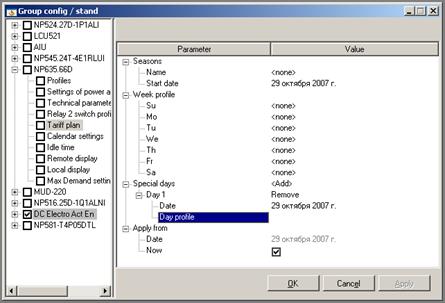

Manage –> Group Manager–> Group Config–>Tariff plan

Тарифный план включает в себя распределение сезонов в течение года, структуру недели, таблицу специальных дней. Задание тарифного плана предусматривает указание даты ввода его в действие и приоритета передачи тарифного плана на устройство. Основные термины тарифного плана, приведены в Приложении 1.

Tariff seasons	(в этой версии ПО реализована поддержка только одного сезона) 1. Щелкните на клетку в колонке Name и отредактируйте наименование сезона. 2. В поле Start date выберите дату начала сезона.
Week profile	Каждому дню недели сопоставляем свою тарифную сетку, выбрав ее из списка Rate scheme reference (либо составляем новую), щелкнув мышью по ячейке в столбце Value и в строке, соответствующей определенному дню недели.
Special days	Нажмите на Add, чтобы добавить специальный день, или Remove для удаления. Выставьте дату в значении поля Date и щелкните на значение поля Day profile, чтобы выбрать из появившегося окна необходимое значение.
Apply from	Выберите Date или отметьте Now для незамедлительного запуска тарифного плана.

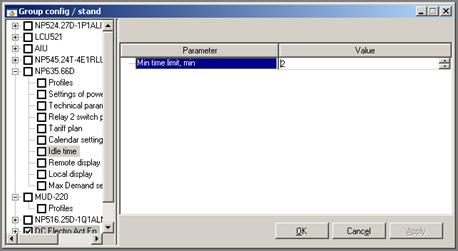

Установка отсчета времени простоя

Manage –> Group Manager–> Group Config–> Idle time

В поле Min time limit укажите время в минутах, после которого для счетчиков будет начинаться отсчет времени простоя без энергии (минимум 1 минута).

Рабочие расписания дополнительного реле

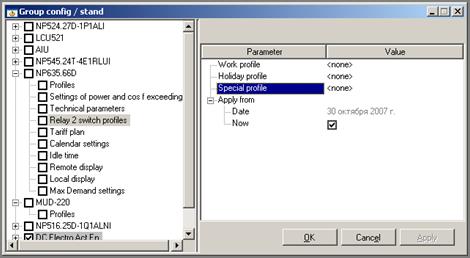

Manage –> Group Manager–> Group Config–> Relay-2 switch profiles

Для задания расписаний работы для дополнительного реле по рабочим, выходным и специальным дням, щелкните справа от соответствующего поля в колонке Value и выберите расписание из списка, либо составьте новое расписание. По окончании выбора (составления) расписания, нажмите на кнопку Accept.

В поле Apply from установленный флажок в поле Now означает, что когда счетчик получит расписание, он его сразу же активизирует.

Если флажок в поле Now не установлен, то укажите дату активизации расписания.

Выбор рабочего режима (только для счётчиков с поддержкой режима предоплаты)

Manage –> Group Manager–> Group Config–> Change Work Mode

В правой части экрана из выпадающего меню Set work mode выберите необходимый режим:

§  Режим кредита: работа в качестве обычного статического счётчика;

§  Режим предоплаты: режим оплаты, при котором имеет место автоматическое отключение потребителя от сети в случае, если предоплаченный кредит исчерпан - работа в соответствии с требованиями STS (Стандартные требования по пересылке)

В текущей версии ПО (6.0.1.228) приложения ADDAX FrameWork в режиме предоплаты не будут работать настройки Monitor из списка настроек конфигурации.

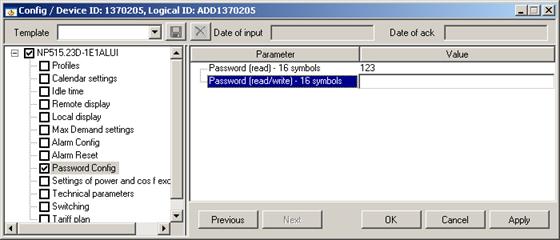

Установка пароля доступа

Manage –> Group Manager–> Group Config–> Password Config

В правой части окна заполните соответствующие поля (максимум 16 символов):

§  Password (read) – пароль на доступ к регистрам только по чтению;

§  Password (read/write) – пароль на доступ к регистрам по чтению и записи;

§  Пустое поле обозначает отмену режима, два пустых поля – обычный режим.

Функция защиты паролем доступа по оптическому порту поддерживается только счётчиками следующих типов: ·  NP515 (начиная с 27 версии прошивки); ·  NP516 (начиная с 20 версии прошивки); ·  NP635 (начиная с 22 версии прошивки); ·  NP71U.5 (начиная с 5 версии прошивки).

3.5.3  Управление сбором данных с устройств

Manage –> Group Manager–> Group Config–> Profiles

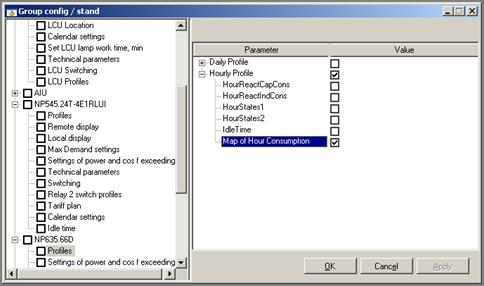

Управление сбором почасовых карт

Manage –> Group Manager–> Group Config–> Profiles–> Hourly Profile

Отметьте галочкой необходимые параметры, чтобы запустить сбор данных по ним.

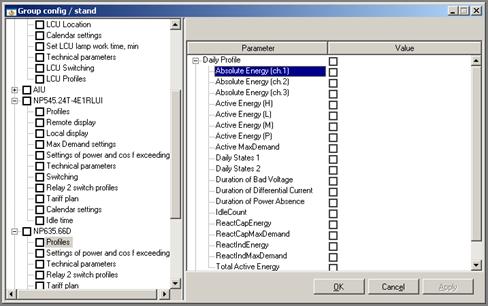

Подписка на сбор суточных данных

Manage –> Group Manager–> Group Config–> Profiles–> Daily Profile

В списке выберите параметры устройства, статистика по которым будет собираться автоматически после активации данной конфигурации.

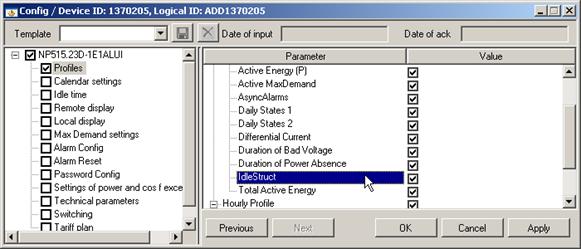

Подписка на сбор данных о простоях

Manage –> Group Manager–> Group Config–> Profiles–> Daily Profile à IdleStruct

Для подписки на журнал длительных простоев отметьте галочкой IdleStruct.

Для учёта длительных простоев предварительно необходимо установить время, начиная с которого будет вестись учёт длительных простоев (команда Idle time). Функция регистрации и формирования журналов по простоям поддерживается только счётчиками следующих типов: ·  NP515 (начиная с 27 версии прошивки); ·  NP516 (начиная с 20 версии прошивки); ·  NP635 (начиная с 22 версии прошивки); ·  NP71U.5 (начиная с 5 версии прошивки).

Подписка на сбор асинхронных данных по авариям

Manage –> Group Manager–> Group Config–> Profiles–> AsyncAlarms

Отметьте галочкой AsyncAlarms – асинхронные аварии (алармы) будут получены по факту события, при первом успешном сеансе связи с Центром. При этом в Центре будет выставлен флаг аварии. При просмотре данных по авариям (п. 3.2.2, команда Show Alarms) асинхронные аварии будут отображаться с пометкой _Async и с указанием времени возникновения аварии с точностью до минуты. Флаг аварии останется активным до тех пор, пока из Центра не поступит команда на очистку регистра аварий (команда Сброс данных по асинхронным авариям).

Функция асинхронного сбора данных по авариям поддерживается только счётчиками следующих типов: ·  NP515 (начиная с 27 версии прошивки); ·  NP516 (начиная с 20 версии прошивки); ·  NP635 (начиная с 22 версии прошивки); ·  NP71U.5 (начиная с 5 версии прошивки).

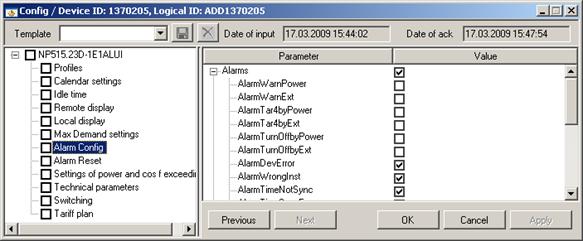

Выбор аварий для асинхронного сбора

Manage –> Group Manager–> Group Config–> Alarm Config

Отметьте галочкой аварии, по которым данные будут приходить по факту события - асинхронные данные (максимум 4 типа аварий).

Для получения асинхронных данных в Центре необходимо предварительно осуществить подписку на их сбор (команда Подписка на сбор асинхронных данных по авариям).

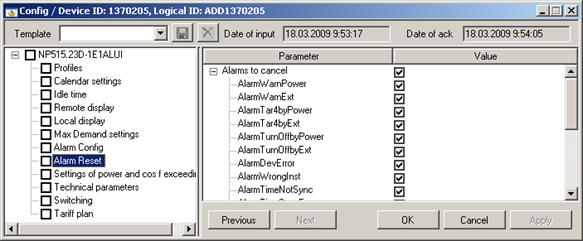

Сброс данных по асинхронным авариям

Manage –> Group Manager–> Group Config–> Alarm Reset

После просмотра сообщений об авариях в Центре, необходимо осуществить их сброс, чтобы была возможность получить эти асинхронные сообщения в следующий раз при возникновении соответствующих аварий. Если сброс данных не будет осуществлен, то данные по следующим авариям могут быть потеряны.

В правой части окна в списке Alarms to cancel отметьте соответствующие типы аварий, для которых будет осуществлен сброс. Если в данном списке отмечены все аварии, то отмена, в любом случае, произойдет только для тех аварий, которые отмечены в пункте Alarm Config.

3.5.4  Конфигурирование контроллера питающего пункта (SSC)

Manage –> Group Manager–> Group Config–> SSC

Подписка на сбор данных

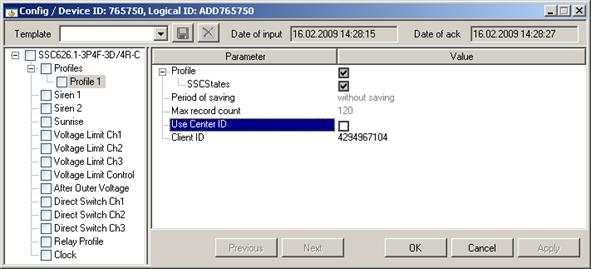

Manage –> Group Manager–> Device config history–> Profiles –> Profile 1

В рабочей области окна есть возможность установить лишь следующие настройки:

§  Use Center ID – пересылать данные в текущий Центр, из которого осуществляется конфигурирование КПП (текущему клиенту), либо

§  Client ID – пересылать данные другому клиенту с соответствующим ID, указанным в данной строке.

Управление сигнальными сиренами

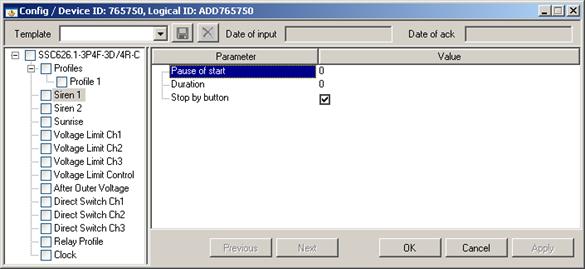

Manage –> Group Manager–> Device config history–> Siren 1 (2)

Для каждой из сирен SSC в поле Pause of start установите таймауты на включение в секундах, а также укажите длительность работы сирены в секундах в поле Duration.

Для возможности отключения сирены кнопкой, проставьте флажок в окошке Stop by button. Если флажок не будет проставлен, то сирена выключится по истечении времени, указанного в поле Duration.

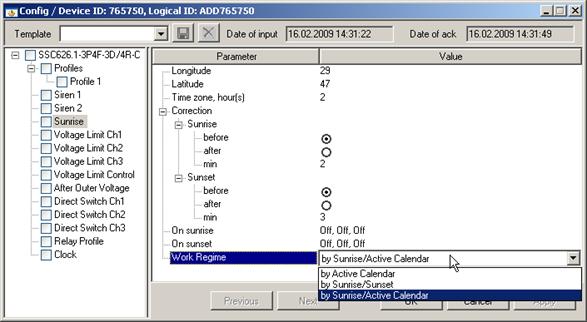

Конфигурирование режимов работы КПП по географическому положению

Manage –> Group Manager–> Device config history–> Sunrise

Укажите географические долготу (Longitude) и широту (Latitude) местоположения прибора, часовой пояс (Time zone – GMT±…).

В поле Correction укажите временные поправки с учетом расхождения между установленным или вычисленным и реальным временем наступления сумерек и восхода.

В полях On sunrise и On sunset укажите состояния фаз на момент отключения освещения при восходе солнца и включения - при наступлении сумерек, соответственно. Команда Off соответствует отключенному состоянию фазы и On – включенному.

В поле Work Regime выберите один из режимов включения/отключения КПП:

§  by Active Calendar – по активному календарю, т. е. по графику работы КПП, установленному в пункте Relay Profile. При этом не учитывается время восхода/захода солнца;

§  by Sunrise/Sunset – по времени восхода/захода солнца с учетом географического положения КПП. При этом не учитывается график работы КПП;

§  by Sunrise/Active Calendar – согласно графику включения/отключения КПП и с учетом географического положения. При этом не учитываются пункты On sunrise, On sunset. КПП работает по графику только в период между закатом и восходом солнца. В период между восходом и закатом все реле отключены

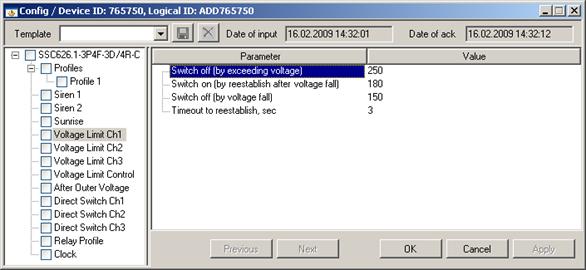

Установка лимитов реле по напряжению

Manage –> Group Manager–> Device config history–> Voltage Limit Ch1 (Ch2, Ch3)

Для каждой фазы укажите три уровня напряжения:

§  Switch off (by exceeding voltage) – отключить реле (при превышении напряжения). В поле Value установите величину максимально допустимого напряжения, при превышении которой реле соответствующей фазы должно выключиться (если согласно графику работы КПП на данный момент времени реле включено).

§  Switch on (by reestablish after voltage fall) – включить реле (при восстановлении напряжения после его падения). Установите величину напряжения, при превышении которой реле соответствующей фазы должно включиться с выдержкой времени после его выключения по минимальному напряжению (если согласно графику на данный момент времени реле должно быть включено);

§  Switch off (by voltage fall) – выключить реле (при падении напряжения). Укажите минимально допустимое напряжение фазы, при достижении которого реле должно выключиться (если оно было включено согласно графику работы КПП).

В поле Timeout to reestablish, sec укажите значение таймаута включения реле SSC после восстановления напряжения.

Выбор режима блокировки реле

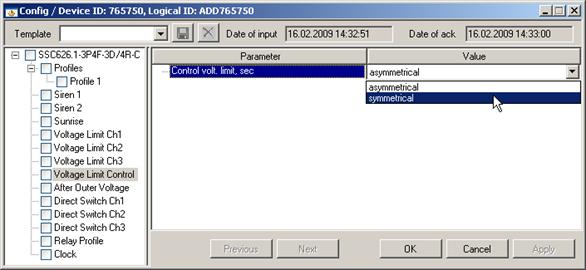

Manage –> Group Manager–> Device config history–> Voltage Limit Control

Выберите режим отключения реле:

§  symmetrical (симметричное отключение) - если напряжение хотя бы одной фазы достигнет максимально допустимого значения, указанного в поле Switch off (by exceeding voltage), или минимального, указанного в поле Switch off (by voltage fall), то одновременно отключатся все фазы;

§  asymmetrical (ассиметричное отключение) - при возрастании/снижении напряжения какой-либо фазы выше/ниже допустимого значения, отключится только эта фаза.

Конфигурирование таймаута на включение после исчезновения постороннего напряжения

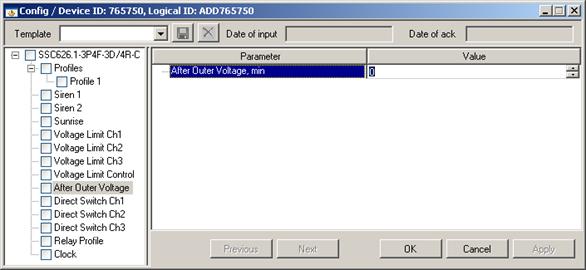

Manage –> Group Manager–> Device config history–> After Outer Voltage

Укажите время, в минутах (After Outer Voltage, min), по истечении которого КПП подаст команду на включение реле после исчезновения постороннего напряжения на исходящих фидерах.

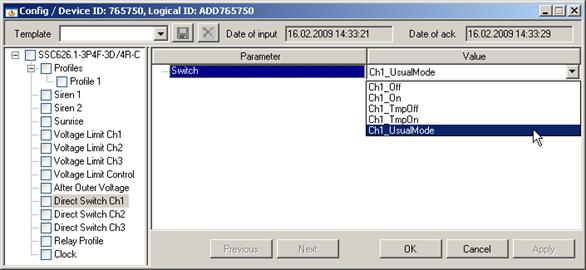

Конфигурирование каналов управления освещением

Manage –> Group Manager–> Device config history–> Direct Switch Ch1 (Ch2, Ch3)

Для каждого канала укажите его состояние, выбрав его из списка:

§  Ch1(2, 3)_Off – канал отключен независимо от расписания;

§  Ch1(2, 3)_On - канал включен независимо от расписания;

§  Ch1(2, 3)_TmpOff – канал временно отключен (до тех пор, пока не придёт время его включения согласно расписанию);

§  Ch1(2, 3)_TmpOn – канал временно включен (до тех пор, пока не придёт время его отключения согласно расписанию);

§  Ch1(2, 3)_UsualMode – обычный режим работы (согласно расписанию).

Конфигурирование расписаний работы КПП (SSC) по фазам

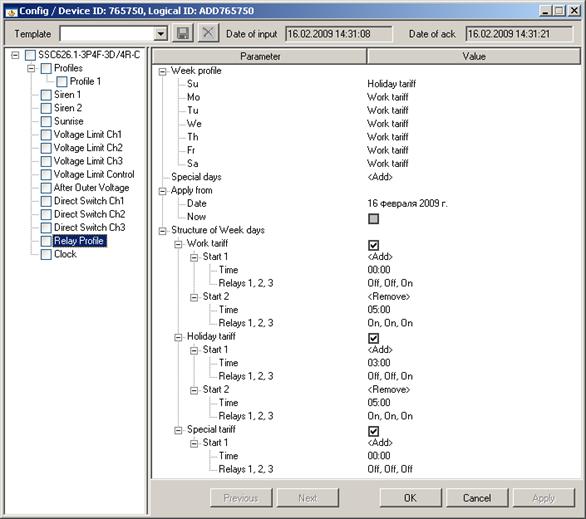

Manage –> Group Manager–> Device config history –> Relay Profile

Установите недельные расписания работы КПП в списке Week profile – каждому дню недели сопоставьте расписание из списка: Work tariff (рабочий день), Holiday tariff (выходной) либо Special tariff (специальный день).

Укажите специальные дни: нажмите <Add> в поле Special days для добавления нового дня (максимум - 16 дней), укажите дату (Date) и тип графика включения/отключения реле (Day profile).

В поле Apply from укажите дату активации данного расписания: выберите день из списка Date. Конфигурация будет активирована в указанный день с опозданием на один-два относительно времени, в которое она была отослана.

Определите структуру недели (Structure of Week days) – установите расписание включения/отключения освещения для различных типов дней.

В течение суток может быть предусмотрено до четырех интервалов переключения освещения:

§  два непосредственных переключения – отключение и включение освещения соответственно утром и вечером (все фазы);

§  два дополнительных переключения по мере необходимости (отдельные фазы включены, другие отключены).

Укажите время начала каждого из интервалов (Time) и состояние реле каждой фазы (Relays 1,2,3): On – реле включено, Off – реле выключено.

Нажмите на Add, чтобы добавить новую запись или Remove, чтобы удалить существующую.

Нажмите Apply и OK для сохранения расписания или Сancel для отмены изменений в расписании.

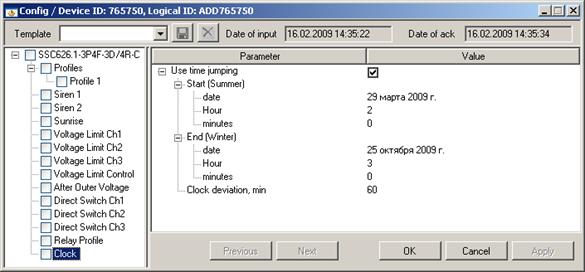

Календарные настройки

Manage –> Group Manager–> Device config history –> Clock

Если предусматирвается работа КПП без учета перехода на зимнее/летнее время уберите флажок в поле Use time jumping.

Если есть необходимость учитывать переход на зимнее/летнее время проставьте флажок. В этом случае укажите дату (date) и время перехода (Hour, minutes) на летнее (Start (Summer)) и зимнее (End (Winter)) время.

В поле Clock deviation, min укажите в минутах на сколько нужно переводить часы при переходе на зимнее/летнее время.

3.5.5  Конфигурирование контроллера управления нагрузкой LCU

Manage –> Group Manager–> Group Config–> LCU

Рекомендуемый порядок конфигурирования:

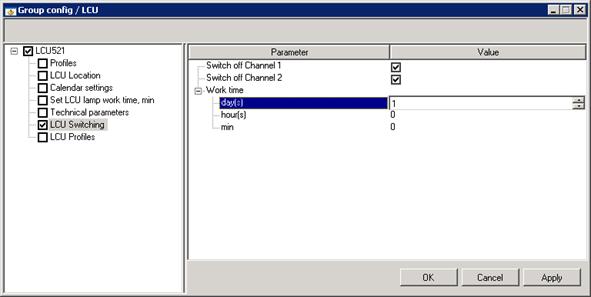

1.  Конфигурирование расписаний включения\отключения каналов LCU

Manage –> Group Manager –> Group Config –> LCU Switching

Для каждого из двух каналов (реле LCU) Switch off Channel 1 (2) укажите состояние: отмечено – конфигурация по отключению включена или не отмечено – конфигурация выключена.

Если конфигурация включена, то в поле Work time укажите время работы этой конфигурации - количество дней, часов, минут.

По окончании указанного в разделе Work time времени LCU будет работать по установленному ранее расписанию. Если параметры Work time равны 0 – конфигурация включена всегда.

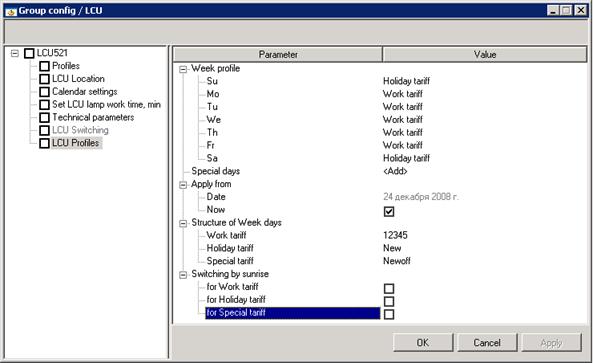

2.  Конфигурирование недельных расписаний работы LCU

Manage –> Group Manager–> Group Config–> LCU Profiles

Установите недельные расписания работы LCU – каждому дню недели сопоставьте расписание из списка, либо составьте новое. По окончании выбора (составления) расписания, нажмите на кнопку Accept.

Если хотя бы для одного дня недели в Week profile не задано расписание – конфигурация не будет принята.

В поле Apply from отметьте Now, чтобы сразу активировать расписание после получения. Если Now не отмечено, тогда укажите дату активации.

Выберите один из режимов работы LCU:

1.  работа по активному календарю (недельное расписание) – включение/отключение LCU осуществляется согласно установленному для соответствующего дня расписанию, т. е. в момент времени t2 LCU отключается, а в момент времени t4 – включается. При этом не учитывается время восхода/захода солнца. Для работы в данном режиме должны быть выбранны расписания в поле Structure of Week days;

2.  работа LCU с учётом времени восхода/заката солнца – включение/отключение LCU осуществляется согласно вычисленному для данной местности времени восхода и захода солнца (моменты времени t1 и t3, соответственно). Для этого в поле Switching by sunrise отметьте тип дня, для которого будет установлен данный режим работы. Если в поле Switching by sunrise не будет отмечен ни один тип дня, то LCU будет работать по активному календарю

3.  работа по активному календарю с учётом времени восхода/захода солнца – при отключении LCU приоритет имеет время, указанное в расписании, независимо от времени восхода (момент времени t2). Включение LCU осуществляется по расписанию в случае, если это позволяет время захода солнца (момент времени t4). Если время включения LCU в расписании предшествует времени заката, то LCU включится только после захода солнца. Для работы LCU в данном режиме необходимо обязательно выбрать расписания в поле Structure of Week days и отметить типы дней в поле Switching by sunrise

Для работы LCU с учётом восхода и захода солнца необходимо обязательно указать правильное местоположение LCU (команда LCU Location)

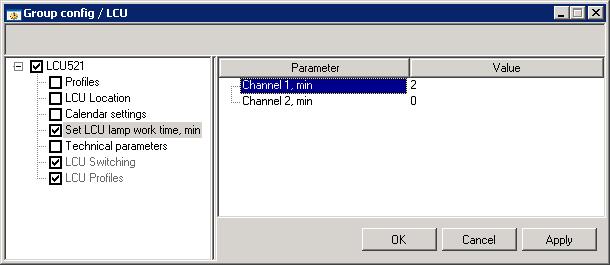

3.  Установка первоначального значения времени работы ламп

Manage –> Group Manager–> Group Config–> Set LCU lamp work time, min

По каждому из каналов LCU укажите первоначальное значение времени работы

ламп (от какого времени пойдет дальнейший отсчет времени работы).

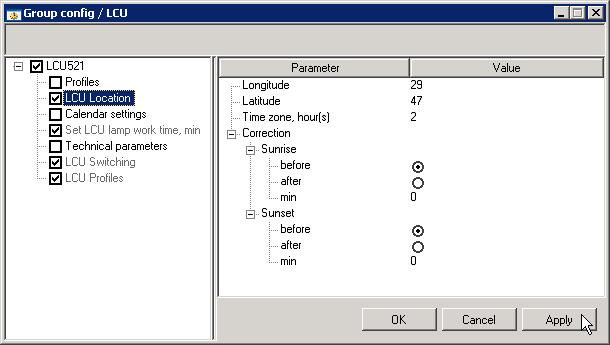

4.  Указание местоположения LCU

Manage –> Group Manager–> Group Config–> LCU Location

Укажите географические долготу (Longitude) и широту (Latitude) местоположения прибора (целое число), часовой пояс (Time zone – GMT±…). Эту информацию вы можете взять из географических данных того города, где установлены LCU. Географические координаты также можно найти на метеорологическом сайте.

На основе географических данных (широта, долгота и часовой пояс) автоматически рассчитывается время восхода и захода солнца для данной местности. Можно дополнительно вручную установить коррекцию (Correction) времени восхода и заката - расхождение (в минутах) между вычисленными значениями и реальным расписанием работы LCU, которое необходимо.

Чтобы параметры местоположения LCU вступили в силу, необходимо активизировать каналы в LCU Switching и команду Switching by sunrise в LCU profile

3.5.6  Установки лимитов по параметрам

Manage –> Group Manager–> Group Config–> Meter

Используя эту команду можно задать условия, при превышении которых на потребителя будут наложены штрафные санкции: предупреждение, отключение от сети, штрафной тариф.

Установка лимитов мощности и cos φ

Manage –> Group Manager–>Group Config–> Settings of power..

Укажите значения мощности, начиная с которых будут производиться выдача предупреждений (Warn by), отключения (Switch off by) и переходы в штрафной тариф (Use Tariff P by).

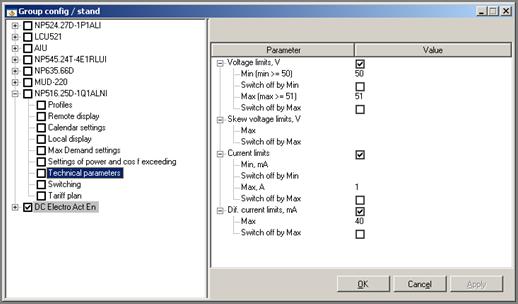

Установка лимитов на другие технические параметры

Manage –> Group Manager–> Group Config–> Tech. parameters

Для мониторинга счетчика задайте значения границ для следующих параметров:

§  Voltage limits – максимальное/минимальное напряжение, которое может выдержать счетчик либо бытовое оборудование потребителя без повреждений;

§  Skew voltage limit - допустимая разница между напряжениями по фазам, при превышении которой потребитель может быть отключен от сети (используется как мера защиты оборудования от некачественного напряжения);

§  Current limits– максимальный/минимальный ток, который может выдержать счетчик без повреждений;
