Цикл "вдавливание - разработка грунта - транспортировка грунта" повторяется до завершения продавливания трубы или звена трубы.

Способ продавливания стальных труб позволяет вести безопасную установку труб даже в обводненных грунтах.

При установке труб в грунт способом продавливания чаще всего используют гидродомкратные установки, оборудованные домкратами ГД-170/1150, ГД-170/1600, ГД-500/600, в комплексе с маслонасосами высокого давления ЗШ-НВД, Г-17, ГБ-351 или Н-403.

Схема установки для продавливания с гидродомкратами (рис.2) предусматривает ручную разработку грунта в забое труба. К ручной разборке грунта в трубе можно приступать только после образования в трубе грунтовой "пробки" длиной 1-2 м (1-2 диаметра продавливаемой трубы).

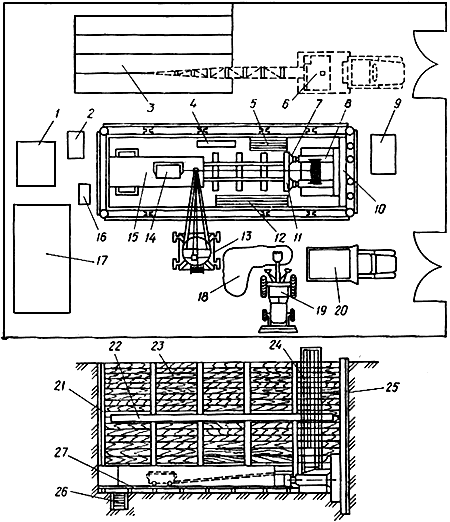

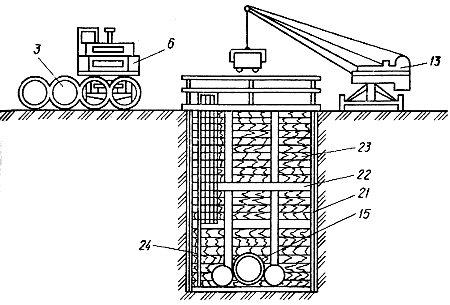

Рис.3. Размещение оборудования на строительной площадке

1 - передвижная электростанция; 2 - сварочный аппарат; 3 - склад труб; 4 - нажимная подушка; 5 - нажимной патрубок длиной 1,5 м; 6 - автомобильный кран; 7 - гидродомкраты; 8 - тяговая лебедка; 9 - гидронасос; 10 - опорная плита; 11 - нажимная подушка; 12 - нажимной патрубок длиной 3 м; 13 - края СПК-1000 (СПК-2000); 14 - опрокидная вагонетка; 15 - продавливаемая труба; 16 - насос водоотлива; 17 - бытовое помещение; 18 - породный отвал; 19 - экскаватор; 20 - автосамосвал; 21 - стойки крепи котлована; 22 - распорная рама; 23 - затяжка; 24 - лестница; 25 - опорная стенка; 26 - приямок; 27 - направляющая рама

Кроме того, при продавливании (установке) труб в слабых и неустойчивых грунтах с ручной разработкой грунта за режущей кромкой ножа необходимо устанавливать специальную диафрагму регулирующую поступление грунта в устанавливаемую трубу.

Установка труб в грунт способом продавливания с механической опережающей разработкой грунта (бурение горизонтальных скважин с одновременной обсадкой трубами) на практике ограничивается устойчивостью глинистых грунтов естественной влажности. Для установки стальных труб в грунт способом продавливания с опережающей механической разработкой грунта используют специальные установки и машины (табл.8).

Таблица 8

Установка, машины для продавливания стальных футляров диаметром мм с опережающей механической разработкой грунта

#G0Марки установки, машины, для продавливания; воздействие на футляр	Диаметр продавливаемой трубы, мм	Длина продавливания, м	Геолого-гидрогеологические условия применения установки, машины	Метод разработки грунта, рабочий орган	Транспортировка грунта	Число человек в бригаде	Тяговое усилие лебедки, кН	Усилие гидродомкратов, кН	Максимальное усилие подачи, кН
1	2	3	4	5	6	7	8	9	10
УГБ-4; статическое	325; 426; 529; 630	60	Супесчаные, суглинистые, глинистые грунты естественной влажности I-IV категории без включений валов	Механический, фрезерная головка	В футляре шнеком	4-5	80	-	480
УГБ-5 (ГБ-1021); статическое	630; 720; 920; 1020	60	То же	То же	То же	4-5	80	-	480
ГБ-1421; статическое	1220; 1420	50	"	"	"	4-5	80	-	800
1422; статическое	1220; 1420	60	"	"	"	4-5	200		1600
ПМ; статическое	820; 920; 1020; 1120; 1220; 1320; 1420	До 120	"	Механический, режущая головка с лопастным пропеллерным ножом	В футляре совком объемом 0,325 м	4	12,5		320
ГБ-1621; статическое	1720	60	Песчаные, супесчаные, глинистые грунты естественной влажности I - IV категории в водонасыщенных грунтах с применением водопонижения	Механический, режущая головка с независимым приводом от шнека	В футляре шнеком с независимым приводом	7		7000
ГБ-600; статическое	325; 426; 529; 630	50-60	То же	Механический; режущая головка	В футляре шнеком		-	-	"

#G0Марки установки, машины для продавливания; воздействие на футляр	Тип упора установки, машины в котловане	Габариты машины, мм	Мощность двигателя, кВт	Общая масса машины, т	Скорость бурения, м/ч	Средняя эксплуатационная скорость продавливания, м/см	Разработчик установки, машины; изготовитель
		длина	ширина	высота
1	11	12	13	14	15	16	17	18	19
УГБ-4; статическое	Анкерное устройство; машина устанавливается на продавливаемой трубе	3770	1600	2200	30	12,87	1,8-19	15-25	СКВ (Газстрой) машины Миннефтегазстрой СССР; Ленмашзавод Миннефтехимпрома
УГБ-5 (ГБ-1021); статическое	То же	4950	2200	2680	55	19,8	1,8-18	15-25	То же
ГБ-1421; статическое	"	4800	2200	2900	55	12	1,5-12,7	До 20	"
ГБ-1422; статическое	Анкерное устройство; машина устанавливается на продавливаемой трубе	5600	2200	2900	74	22	1,8-18,5	15-25	Миннефтехимпром, Ленинградский филиал СКВ; Газстроймаш Миннефтегаза СССР, Ленмашзавод
ПМ; статическое	Анкерные элементы в передней части котлована	-	-	"	24,6	11,2		До 15	Миннефтепром УССР; Харьковский РМЗ; Минпромстроя УССР (трест Укрреммашстрой)
ГБ-1621; статическое	Инвентарная упорная стенка			"	49	44,8		10-12	Ленинградский филиал СКВ Газстроймашина Миннефтегазстроя СССР, Ленмашзавод Миннефтехимпрома
ГБ-600; статическое	Рама длиной 10,2 м с упорами	10200	1200	1150	17	4	-	-	Трест Уралспецстрой

При продавливании груб в грунт установками типа УГБ и ГВ необходимо собирать устанавливаемую трубу на всю длину продавливания плюс 5-6 м и укладывать ее в рабочий котлован. Длина рабочего котлована может быть значительной, вследствие чего, несмотря на высокую производительность самого процесса бурения - продавливания, этот способ эффективного применения в условиях городского строительства не имеет, так как длина прямолинейных участков работ, как правило, ограниченна. Бурение ведется на всю длину установки трубы в грунт до выхода фрезерной головки и переднего конца трубы в приемный котлован.

Вспомогательное оборудование установок состоит из опорных устройств, по которым перемещается труба, упорного бруса и полиспаста.

Имеется ограниченный опыт использования установок типа УГБ для продавливания труб по "сборной технологии" звеньями длиной 6-12 м со сборкой шнекового конвейера и труб в процессе работ. Длина рабочего котлована при "сборной технологии" 12-18 м.

Отклонения стальных труб, устанавливаемых в грунт, предназначенных для прокладки в них самотечных трубопроводов и прочих коммуникаций, не должны превышать в профиле - 0,6%, длины продавливания (прокола), в плане - 1 % длины продавливания (прокола),

Отклонения стальных труб, устанавливаемых в грунт, предназначенных для прокладки в них напорных трубопроводов и прочих коммуникаций, не должны превышать в профиле - 1 % длины продавливания (прокола), в плане - 1,5 % длины продавливания (прокола).

Для обеспечения точности и сокращения времени на определение уклона продавливаемых труб рекомендуется применять уклономеры с копирующим устройством УКУ-1 (разработка треста горнопроходческих работ Главмосинжстроя) или уклономеры конструкции НИИОСПа.

При проколе с применением пневмопробойника необходимо постоянно следить за местоположением пневмопробойника, для чего можно использовать искатели ВТР-1П. Отклонение скважины, трубы от проектного положения на длине 20 м не должно превышать по вертикали 0,3 м, по горизонтали 0,1 м.

Работы по бестраншейной прокладке коммуникаций должны производиться в соответствии с требованиями #M СНиП #S и #M СНиП #S, при соблюдении Правил Госгортехнадзора, технической Инспекции, правил производства работ при прокладке и переустройстве подземных сооружений, благоустройстве городских территорий и устройстве дорожных покрытий, а также Положения об охране подземных и наземных инженерных сооружений.
