Плата управления 624 BLD (стр. 2 )

Если, например, автоматика находится в закрытом состоянии, дисплей должен показывать значение 00. При поступлении команды ОТКРЫТЬ значение сменится на 01 (если активна функция предварительного мигания) или сразу на 02 (открытие), а позже на 03 (автоматика в открытом состоянии)

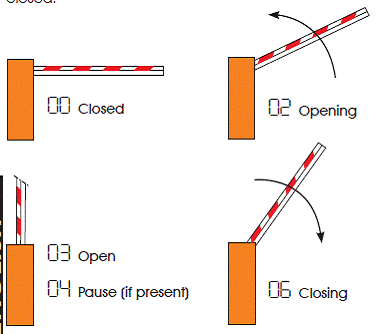

Посмотрите, как меняется последовательность значений на дисплее, если за стартовую точку взять закрытое положение шлагбаума. В данном примере не рассмотрены значения 01 и 05 - предварительные световые сигналы перед открытием и закрытием.

5.2 Тип настроек по умолчанию

Модификация параметра dF позволяет автоматически загрузить 6 разных конфигураций с уже заданными программными значениями на каждом уровне. Эти шаблоны служат удобным техническим плацдармом для последующей, более точной регулировки платы 624 BLD при установке одной из 6 конфигураций.

Можно выбрать один из 6 типов настроек по умолчанию

01 Загрузка настроек по умолчанию FAAC для шлагбаумов

02 Загрузка настроек по умолчанию RESERVED FOR FAAC

03 Загрузка настроек по умолчанию FAAC CITY 275 H600 и H800

04 Загрузка настройки по умолчанию FAAC CITY 275 H700 K

05 Загрузка настроек по умолчанию J275

06 Загрузка настроек по умолчанию J275К

Чтобы загрузить настройки по умолчанию, выберите нужный тип (01, 02, 03,04,05,06) и выйдите из 1ого уровня программирования

Пример: Выбрав тип 01, вы выходите из 1ого уровня программирования. Далее происходит загрузка значений по умолчанию FAAC для шлагбаумов на всех трех уровнях программирования. Таким образом, плата 624 BLD настроена на работу шлагбаума.

При загрузке настроек по умолчанию происходит отмена всех изменений, которые до этого были внесены в параметры. Если вы не хотите загружать настройки по умолчанию, в параметре dF оставляйте значение 00.

В отличие от других параметров, параметр dF не сохраняет выбранное значение, и при запуске всегда отображает 00 как значение по умолчанию, поэтому невозможно определить, какая конфигурация использовалась ранее.

Если вы не хотите загружать настройки по умолчанию, в параметре dF ВСЕГДА оставляйте значение 00 и переходите к следующей функции.

Не забывайте, что вы можете менять параметры только после загрузки нужной конфигурации и выхода из режима первого уровня программирования, иначе вы рискуете потерять все внесенные изменения

За более подробной информацией по каждому типу настроек по умолчанию обращайтесь к главе 10.

5.3 Программирование фотоэлементов BUS

Каждый раз после установки одного или нескольких аксессуаров BUS (глава 4.3) вам необходимо заносить их в память платы управления.

Запись происходит следующим образом:

-  войдите в первый уровень программирования (глава 5.1)

-  выбрав параметр bu, отпустите кнопку программирования F и нажмите кнопку +

На мгновение дисплей отображает символ - - и снова начинает показывать значение по умолчанию, изображенное на рис.10. Процедура записи завершена.

Дополнительной функцией параметра bu является обзор статуса аксессуаров BUS. На рис. 9 четко показано соотношение между вводами и полосками на дисплее.

Полоска ВКЛ = закрытый контакт

Полоска ВЫКЛ = открытый контакт

При правильной работе автоматической системы конфигурация должна состоять из трех горизонтальных полосок

В случае срабатывания фотоэлементов на закрытие верхняя и нижняя полоски потухают, и остается только центральная

В случае срабатывания пары фотоэлементов на открытие на дисплее появляется вертикальная полоска

В активном состоянии пара фотоэлементов на открытие подает автоматической системе команду на открытие

Если в системе отсутствуют двухпроводные устройства BUS, параметр bu отображается на дисплее так, как показано на рисунке.

Устройство BUS обладает функцией самодиагностики, которая сообщает об ошибках в подключениях и конфигурациях аксессуаров BUS.

На дисплее мигает символ СС, если на линии BUS произошло короткое замыкание. Проверьте правильность подключений (глава 4.3).

На дисплее мигает символ Er, если более чем одной паре фотоэлементов присвоен одинаковый адрес. В этом случае, проверьте адрес каждого установленного фотоэлемента (глава 4.3).

5.4 2ой уровень программирования

Для входа в режим 2ой уровень программирования нажмите кнопку F и, удерживая ее, нажмите кнопку +.

- Отпустив кнопку +, на дисплее вы увидите название первой функции.

- Отпустив кнопку F, на дисплее вы увидите значение функции, которое можно менять с помощью кнопок + и -.

- При повторном нажатии и удерживании кнопки F на дисплее появится название следующей функции и т. д. Отпустив кнопку F, на дисплее вы увидите значение функции, которое можно менять с помощью кнопок + и -.

- Достигнув последней функции, нажмите кнопку F для выхода из программирования. На дисплее снова отображен статус автоматической системы.

2ой уровень программирования
Дисплей	Функция	Значение по умолчанию
	Максимальный крутящий момент при пуске: Мотор работает на максимальном крутящем моменте (не взирая на регулировку крутящего момента) в момент начала движения. У = Активен no = Отключен
	Предварительный световой сигнал: Функция активирует сигнальную лампу на 5 сек. перед началом движения no отключен OC перед каждым движением CL перед закрытием PA только в конце паузы
	Медленное закрытие: Функция проводит всю стадию закрытия на медленной скорости У = Активно no = Отключено
	Время замедления после концевых выключателей: Функция настраивает время торможения (в секундах) после того, как сработали концевые выключатели на открытие и закрытие. Настройка времени от 0 до 10 сек. с шагом в 1 сек. 00 = Торможение отключено 10 = Максимальное торможение
	Время работы (тайм-аут): Значение следует установить на 5 -10 сек. дольше времени, затрачиваемого автоматической системой для того, чтобы перейти из открытого в закрытое положение, и наоборот. Настройка времени от 0 до 59 сек., с шагом в 1 секунду. Далее, дисплей начинает показывать минуты и десятки секунд (отделены точкой). Регулировка времени пошаговая (с шагом в 10 сек.). Макс. значение 4.1 минут.
	FAILSAFE: В активном состоянии функция проводит диагностику фотоэлементов перед началом любого движения автоматической системы, вне зависимости от способа подключения. Если тест не пройден, то автоматическая система не начинает движение. У = Активно no = Отключено
	Вывод 1: Выходной разъем может быть установлен на одну из следующих функций: 00 FAILSAFE 01 Индикаторная лампа (горит при открытии и во время паузы, мигает при закрытии и выключена, когда автоматическая система закрыта) 02 Подсветка стрелы (вывод активен при закрытой стреле и во время паузы, неактивен при открытой стреле, мигает во время движения) 03 Стрела закрыта 04 Стрела открыта или на паузе, вывод не работает во время предварительного светового сигнала перед закрытием 05 Стрела движется на открытие (предварительный световой сигнал включен) 06 Стрела движется на закрытие (предварительный световой сигнал включен) 07 Стрела неподвижна. 08 Стрела в аварийном статусе. 09 Петля 1 активна 10 Петля 2 активна 11 Открыто для 624 SLAVE 12 Закрыто для 624 SLAVE 13 Стрела разъединена 14 Освещение болларда 15 Звуковой сигнал болларда 16 FCA активен 17 FCC активен 18 Блокировка
	Полярность вывода 1: Функция производит конфигурацию статуса полярности вывода. У = Нормально закрытый контакт no = Нормально открытый контакт Примечание: если вывод установлен на FAIL SAFE (00), оставьте значение по умолчанию no.
	Вывод 2: См. вывод 1.
	Полярность вывода 2: См. полярность вывода 1
	Вывод 3: См. вывод 1.
	Полярность вывода 3: См. полярность вывода 1
	Вывод 4/BUS: Если установлено значение 00, вывод предназначен для аксессуаров BUS . За пояснением обращайтесь к главе 4.3. Вывод может использоваться для конфигурации вывода 1, за исключением функций 11, 12, которые в этом случае не действуют.
	Полярность вывода 4: Функция производит конфигурацию статуса полярности вывода. У = Нормально закрытый контакт no = Нормально открытый контакт (для BUS)
	Запрос помощи (связан с двумя следующими функциями): Если функция активна в конце обратного отсчета (устанавливается двумя следующими функциями «Циклическое программирование»), она активирует вывод лампы на 4 сек. каждые 30 сек. Функция может оказаться полезной при проведении планового технического обслуживания У = Активен no = Отключен
	Цикличное программирование в тысячах: Функция устанавливает обратный отсчет рабочих циклов системы. Устанавливаемое значение от 0 до 99 (тысячи циклов). Отображаемое значение обнуляется по мере увеличения циклов, взаимодействуя со значением nC (99 уменьшающихся шагов nc соответствуют одному уменьшению nC). Функция может использоваться в сочетании с nC для того, чтобы проверить, как часто используется автоматическая система, и воспользоваться функцией «Запрос помощи».
	Цикличное программирование в сотнях тысяч: Функция устанавливает обратный отсчет рабочих циклов системы. Устанавливаемое значение от 0 до 99 (тысячи циклов). Отображаемое значение обнуляется по мере увеличения циклов, взаимодействуя со значением nс (одно уменьшение nc соответствует 99 уменьшающимся шагам nС). Функция может использоваться в сочетании с nс для того, чтобы проверить, как часто используется автоматическая система, и воспользоваться функцией «Запрос помощи».
	Время удержания для петли 1 Функция настраивает время присутствия на петле 1. По истечении установленного времени плата проводит калибровку и устанавливает “свободный” статус петли (десятичные точки ВЫКЛЮЧЕНЫ). При включении платы происходит автоматический сброс. У = 5 минут no = бесконечно
	Время удержания для петли 2 Функция настраивает время присутствия на петле 1. По истечении установленного времени плата проводит калибровку и устанавливает “свободный” статус петли (десятичные точки ВЫКЛЮЧЕНЫ). При включении платы происходит автоматический сброс. У = 5 минут no = бесконечно
	Статус автоматической системы: Выход из программирования, сохранение установленных данных и возврат в режим обзора статуса автоматики (см. параграф 5.1)

5.5 Настройка встроенного детектора петель

624 BLD оснащен встроенным металлодетектором для индуктивного определения транспортного средства

Характеристики

гальваническое разделение петли и электроники детектора автоматическое выравнивание системы сразу после активации перезагрузка системы после частотных сбоев чувствительность, независимая от индуктивности петли регулировка рабочей частоты петель отображение информации об активности петель на дисплее адресация статуса петель к выходным разъемам OUT 1, OUT 2, OUT 3 и OUT 4

Подключение

Подсоедините детекторы петель так, как показано на рис.2

- Клеммы 1 – 2 для петли 1 = петля с функцией на открытие

- Клеммы 3 – 4 для петли 2 = петля с функцией на закрытие/безопасности при закрытии

Чтобы узнать больше о сигналах, исходящих от индукционных петель, обратитесь к таблицам с описанием логик в главе 12.

Чтобы включить функцию петель, войдите в режим 1ый уровень программирования и в параметрах L1 и L2 выберите значение Y.

Рабочий статус детектора отображен на дисплее в виде десятичных точек в режиме обзора статуса автоматики (параметр ST)

Калибровка

Каждый раз при включенной плате дисплей отображает статус автоматики, и в это время встроенный детектор калибрует петли. Чтобы выполнить калибровку, отключите плату от питания минимум на 5 секунд.

Калибровка показана на дисплее в виде двух мигающих точек

Если одна или обе петли не установлены, детектор продолжает выполнять калибровку, не препятствуя работе автоматики, поэтому в режиме обзора статуса автоматики на дисплее постоянно мигает одна или обе десятичных точки.

После калибровки десятичные точки показывают статус петель.

Точка присутствует на дисплее – петля активна

Точка отсутствует на дисплее – петля неактивна

Точка мигает – петля не подключена или калибруется

Регулировка чувствительности

От регулировки чувствительности зависит колебание индуктивности для каждого канала. Входящий транспорт должен создавать возмущение и, тем самым, приводить в действие соответствующий выходной разъем детектора. Регулировка выполняется отдельно для каждого канала с помощью параметров S1 и S2 в режиме 1ого уровня программирования (смотри главу 5.1)

Регулировка времени удержания

Время удержания начинает отсчитываться с момента срабатывания петли. Если по истечении установленного времени петля не «освободилась», система производит автоматическую калибровку, во время которой присутствие металлической массы уже не приводит к срабатыванию петли. В конце калибровки система устанавливает “свободный” статус петель. Регулировка времени удержания выполняется с помощью параметров h1 и h2 в режиме 2 ого уровня программирования (смотри главу 5.4).

Регулировка частоты и перебалансировка

Рабочая частота каждого детектора может быть настроена в двух уровнях с помощью ДИП-переключателей DS1(смотри рис.1)

	ДИП 1	Вкл. = петля 1 частота НИЗКАЯ Выкл. = петля 1 частота ВЫСОКАЯ
ДИП 2	Вкл. = петля 2 частота НИЗКАЯ Выкл. = петля 2 частота ВЫСОКАЯ

При перестановке ДИП переключателей рекомендуется проводить калибровку заново. При установке двух петель используйте разные частоты для каждой из них.

Как уложить петлю

Петля должна быть уложена как минимум на расстоянии 15 см от зафиксированных металлических предметов, как минимум на расстоянии 50 см от движущихся металлических предметов и не глубже 5 см от уровня проезжей части. Используйте нормальный однополюсный кабель диаметром 1,5 мм2 (если кабель укладывается непосредственно без каналов, он должен иметь как минимум двойную изоляцию). Сделайте петлю, желательно квадратную или прямоугольную, используя трубу ПВХ или сделав штробу так, как показано на рисунке 16 (углы должны быть срезаны под 45° во избежание обрыва кабеля) Уложите кабель с таким количеством витков, как указано в таблице. Оба конца кабеля должны быть перекручены (как минимум 20 раз на 1 метр) на протяжении от петли до детектора. В случае возникновения необходимости сращивания кабеля, спаивайте жилы и изолируйте место спайки термоусадочной трубкой и держите подальше от основных кабелей питания.

Периметр петли	Количество витков
менее 3 м	6
от 3 до 4 м	5
от 4 до 6 м	4
от 6 до 12 м	3
более 12 м	2

Размеры в мм



6 Пуско-наладка

6.1 Проверка панели светодиодов

Перед окончательным запуском блока 624 BLD проверьте статус активации имеющихся светодиодов. Показывая статус вводов на плате управления, они выполняют важную функцию в управлении автоматикой.

Светодиод горит	ЗАКРЫТЫЙ контакт
Светодиод не горит	ОТКРЫТЫЙ контакт

На рисунке 16 показана стандартная конфигурация светодиодов при ЗАКРЫТОМ состоянии автоматики перед открытием

EMERGENCY	DL 5 Светодиод горит
STOP	DL 4 Светодиод горит
FSW	DL 3 Светодиод горит
CLOSE	DL 2 Светодиод не горит
OPEN	DL 1 Светодиод не горит
PIVOT	DL 8 Светодиод горит
FCA	DL 6 Светодиод горит
FCC	DL 7 Светодиод горит

Вводы Аварийная ситуация (DL 5), Стоп (DL 4), Фотоэлементы(DL 3) и Крепеж Стрелы (DL 8) являются вводами безопасности с нормально – закрытыми контактами (N. C), поэтому соответствующие светодиоды включены.
