Светодиоды FCA и FCC являются нормально-закрытыми контактами концевых выключателей. В активном состоянии они размыкаются, и статус светодиода на плате управления меняется

Статус автоматики

Закрыто

FCA – DL6

FCC – DL7 контакт FCC активен

Статус автоматики

Открыто

FCA – DL6 контакт FCA активен

FCC – DL7

6.2 Проверка BUS

Руководствуйтесь этим параграфом только при установленных фотоэлементах BUS (пар. 4.3, стр. 5)

Войдите в режим 1ый уровень программирования и выберите параметр bu, который должен состоять из трех горизонтальных полосок, подтверждая, что все пары фотоэлементов BUS неактивны. За подробностями обращайтесь к параграфу 5.3

7. Проверка автоматической системы

Завершив программирование, проверьте, работает ли система правильно, обращая особое внимание на питание автоматической системы и на работу элементов безопасности, подключенных к автоматике.

8. Конфигурация Master – Slave (Ведущий – Ведомый)

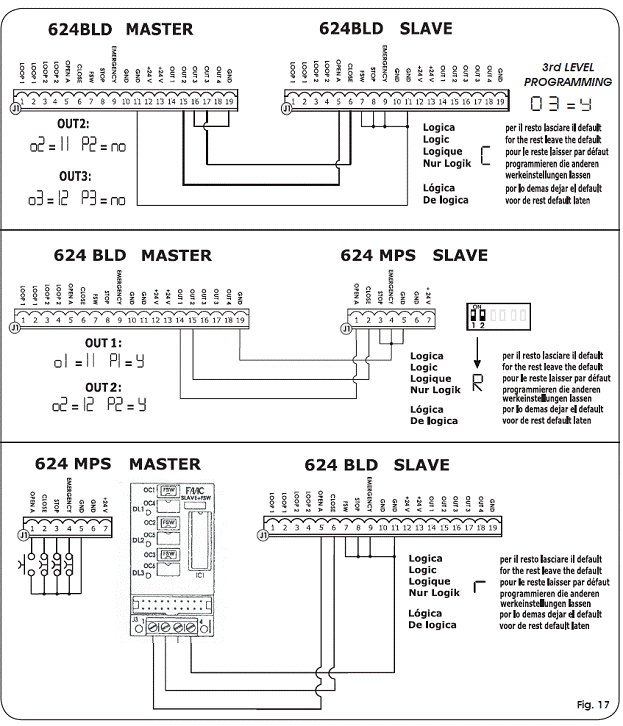

Если ситуация предусматривает монтаж двух шлагбаумов, стоящих друг напротив друга и одновременно работающих при закрытии/открытии, следует использовать одну из нижеприведенных схем, выбор зависит от платы управления, используемой для движения шлагбаума.

Оборудование MASTER – плата управления, к которой подключены все импульсные генераторы и устройства безопасности.

Оборудование SLAVE – плата управления, контролируемая платой MASTER посредством импульсных вводов, тогда как вводы безопасности остаются замкнутыми.

9. 3ий уровень программирования

НЕ нашли? Не то? Что вы ищете?

Параметры 3го уровня программирования предназначены только для опытных пользователей, эти настройки позволяют оптимизировать управление функциональными логиками, уже занесенными в память платы управления.

Не вносите никаких изменений на этом уровне программирования, если вы не понимаете, как работают эти параметры, и как они могут сказаться на работе автоматики.

Чтобы получить доступ к третьему уровню программирования, нажмите кнопку F и, удерживая ее, нажмите и держите кнопку + примерно 10 секунд. Управление кнопками F, + и – остается таким же, как и на остальных уровнях программирования.

3ий уровень программирования

Дисплей

Функция

Значение по умолчанию

01

Если эта функция активирована, то после паузы срабатывает автоматическое закрытие

* - автоматическое закрытие

- деактивирована

02

Если эта функция активирована, то управление происходит по двум разным вводам – OPEN для открытия и CLOSE для закрытия

* - управление по двум вводам

- деактивирована

03

Активация приоритета для команд OPEN и CLOSE (кнопка удерживается). Другими словами, плата управления не препятствует выполнению команды (например, если при удерживаемой кнопке OPEN нажать кнопку STOP, то система продолжает открытие). Если функция 03 неактивна, система выполняет все полученные команды.

* - распознавание уровня

- распознавание измененного ввода

04

Активация открытия в логике Присутствие Оператора (кнопка удерживается). Если отпустить кнопку OPEN, движение останавливается.

* - активирована

- деактивирована

05

Если эта функция активирована, команда OPEN во время открытия останавливает движение. Если параметр 06 равен , система готова к открытию, если параметр 06 равен *, система готова к закрытию.

* - останавливает движение при открытии

- деактивирована

06

Если эта функция активирована, команда OPEN во время открытия реверсирует движение. Если 05 и 06 равны , команда OPEN во время открытия не имеет никакого эффекта.

* - реверсирует движение при открытии

- деактивирована

07

Если эта функция активирована, команда OPEN во время паузы останавливает работу. Если 07 и 08 равны , команда OPEN перезапускает паузу

* - останавливает движение во время паузы

- деактивирована

08

Если эта функция активирована, команда OPEN во время паузы начинает закрытие. Если 07 и 08 равны , команда OPEN перезапускает паузу

* - закрывает во время паузы

- деактивирована

09

Если эта функция активирована, команда OPEN, во время закрытия останавливает движение, в противном случае, она реверсирует движение.

* - останавливает движение

- реверсирует движение

10

Активация закрытия в логике Присутствие Оператора (кнопка удерживается). Если отпустить кнопку CLOSE, движение останавливается.

* - активирована

- деактивирована

11

Если эта функция активирована, команда CLOSE имеет приоритет над командой OPEN, в противном случае команда OPEN имеет приоритет над командой CLOSE

* - активирована

- деактивирована

12

Если эта функция активирована, команда CLOSE действует только при отпущенной кнопке. До этого момента система находится в стадии предварительного светового сигнала.

* - закрывается при отпущенной кнопке

- закрывается сразу

13

Если эта функция активирована, команда CLOSE во время открытия останавливает движение, в противном случае она реверсирует движение сразу же или в конце открытия (см. параметр 14).

* - команда CLOSE останавливает движение

- команда CLOSE реверсирует движение

14

Если эта функция активирована и значение параметра 13 равно , команда CLOSE активирует мгновенное закрытие в конце цикла открытия (плата запоминает команду CLOSE). Если параметры 13 и 14 равны , команда CLOSE активирует мгновенное закрытие.

* - закрывает в конце открытия

- мгновенное закрытие

15

Если эта функция активирована в момент, когда система остановлена командой STOP, последующая команда OPEN направляет движение в противоположную сторону. Если параметр 15 равен , она всегда выполняет закрытие.

* - двигает в противоположную сторону

- всегда закрывает

16

Если эта функция активирована, устройства безопасности при закрытии останавливают движение, и закрытие продолжается после их деактивации, в противном случае они мгновенно реверсирует движение на открытие.

* - закрывает после деактивации

- мгновенно реверсирует движение

17

Если эта функция активирована, устройства безопасности при закрытии подают команду на закрытие после своей деактивации. (см. также параметр 18)

* - закрытие после деактивации FSW

- деактивирована

18

Если эта функция активирована и значение параметра 17 равно *, система ждет окончания цикла на открытие перед исполнением команды на закрытие, вызванной устройствами безопасности при закрытии

* - закрывает в конце открытия

- деактивирована

19

Если эта функция активирована, петля 2 во время закрытия останавливает систему и возобновляет движение после деактивации, в противном случае она мгновенно реверсирует движение на открытие.

* - закрытие после деактивации

- мгновенно реверсирует движение

20

Если эта функция активирована, петля 2 подает команду на закрытие сразу после деактивации (см. также параметр 21)

* - закрывает, если петля 2 свободна

- деактивирована

21

Если эта функция активирована и значение параметра 20 равно *, система ждет окончания цикла на открытие, прежде чем исполнить команду на закрытие, вызванную петлей 2.

* - закрывает в конце открытия

- деактивирована

22

Если эта функция активирована, команда ПЕТЛЯ 1 имеет приоритет над командой ПЕТЛЯ 2

* - активирована

- деактивирована

23

Петля 1 подает команду на открытие и, в конце цикла открытия, на закрытие, если освободилась. Если отключить функцию после деактивации Петли 1, закрытие не происходит.

* - закрывает, если петля 1 свободна

- деактивирована

24

Не используется

/

25

Функция A.D.M.A.P.

Если эта функция активирована, работа устройств безопасности происходит по французским стандартам.

* - активирована

- деактивирована

26

Если эта функция активирована, устройства безопасности при закрытии останавливают движение и реверсирует его после деактивации, в противном случае они мгновенно реверсирует движение.

* - останавливают движение и реверсируют его после деактивации

- мгновенно реверсируют движение

27

Не используется

/

А1

Предварительный световой сигнал

Регулировка длительности предварительного светового сигнала. Настройка времени от 0 до 10 секунд с шагом в 1 секунду.

А2

Таймаут для реверса во время закрытия

Если эта функция активирована, то во время закрытия вы можете либо реверсировать движение, либо остановить его по истечении таймаута (система не доходит до концевика)

* - реверс

- блокирует

А3

Открытие после включения питания

Если эта функция активирована, то при включении питания после внезапного сбоя электроэнергии система может исполнить команду на открытие (стрела опущена не до конца, а контакт FCC должен оставаться разомкнутым).

* - открывает

- находится в состоянии покоя

А4

Время активации датчика давления FAAC CITY

Время активации датчика давления - это время, по истечении которого система определяет сигнал, исходящий от датчика давления, как концевой выключатель на закрытие. Настройка времени от 0 до 59 секунд с шагом в 1 секунду.

Далее, дисплей начинает показывать минуты и десятки секунд (отделены точкой). Макс. значение 4.1 минут.

А5

Деактивация датчика давления болларда в начале движения

Для правильной работы болларда рекомендуется отключить проверку датчика давления в начальный момент подъема болларда. (время: 0.4 секунды)

Установите значение на Y при работе с боллардами

* - датчик давления деактивирован при стартовой тяге

- датчик давления всегда активен

А6

Проверка питания соленоидного болларда (разъемы 22 – 23)

FAAC CITY K – J275K: соленоидный клапана обычно обесточен – питание подается только при движении поршня вниз.

FAAC CITY – J275 standard: cоленоидный клапан обычно находится под напряжением – обесточен при движении поршня вниз.

* - для FAAC CITY K

- для FAAC CITY standard

A7

Полярность концевого выключателя на открытие

Конфигурация контакта концевого выключателя

* - полярность NO (нормально – открытый контакт)

- полярность NС (нормально – закрытый контакт)

A8

Полярность концевого выключателя на закрытие

Конфигурация контакта концевого выключателя

* - полярность NO (нормально – открытый контакт)

- полярность NС (нормально – закрытый контакт)

А9

Активация датчика давления FAAC CITY (J5)

Распознает контакт датчика давления как устройство безопасности во время начальной движения поршня вверх и в как концевой выключатель по истечении времени активации датчика давления FAAC CITY (параметр А4)

* - процедура для FAAC CITY

- стандартная работа концевого выключателя

b0

Датчик давления FAAC CITY в функции устройства безопасности (разъем 7 – GND (земля))

Распознает контакта PHOTOCELL (фотоэлемент) как устройство PRESSURE SWITCH (датчик давления) (сигнал контакт игнорируется в начале и в конце подъема поршня)

* - датчик давления только в функции устройства безопасности

- стандартная работа фотоэлементов

b1

Задержка функций HOLD CLOSE\HOLD OPEN (удержание в закрытом\открытом положении)

Задержка активации функций HOLD CLOSE\HOLD OPEN (см. параметр b3 и b4). Отсчет начинается после того, как система доходит до концевого выключателя. Если в конце установленного времени происходит ненамеренная деактивация концевого выключателя, функции HOLD CLOSE\HOLD OPEN приводятся в действие.

00 = происходит мгновенная активация функций HOLD CLOSE\HOLD OPEN

от 00 до 99 = минутный отсчет перед активацией функций HOLD CLOSE\HOLD OPEN

b2

НЕ ИЗМЕНЯТЬ

b3

Функция HOLD OPEN (удержание в открытом положении)

В случае ненамеренной деактивации концевого выключателя на открытие плата управления автоматически подает команду на движение в течение 2 сек., чтобы система восстановила свое положение. Если по окончании установленного времени концевой выключатель не активируется, автоматическая система запускает время работы “t” (смотри 2ой уровень программирования: если параметр b3 установлен на значении Y, в параметре А3 рекомендуется установить значение Y)

* - активирована

- деактивирована

b4

Функция HOLD CLOSE (удержание в закрытом положении)

В случае ненамеренной деактивации концевого выключателя на закрытие плата управления автоматически подает команду на движение в течение 2 сек., чтобы система восстановила свое положение. Если по окончании установленного времени концевой выключатель не активируется, автоматическая система запускает время работы “t” (смотри 2ой уровень программирования: если параметр b3 установлен на значении Y, в параметре А3 рекомендуется установить значение Y)

* - активирована

- деактивирована

Контроль соленоидного клапана болларда

Y – для J275 \ J275K

No – для FAAC CITY\ FAAC CITY K

Y – для J275 \ J275K

No – для FAAC CITY\ FAAC CITY K

Логика работы аварийного ввода (EMERGENCY)

Если функция активна, от аварийного ввода будет поступать команда на закрытие до тех, пока контакт не восстановится.

Если функция активна, от аварийного ввода будет поступать команда на открытие до тех, пока контакт не восстановится.

* - активирована

- деактивирована

Статус автоматической системы:

Выход из программирования, сохранение установленных данных и возврат в режим обзора статуса автоматики (см. параграф 5.1.).
