Плата управления 624 BLD (стр. 1 )

Плата управления 624 BLD

1 Предупреждения

Перед началом любой работой с платой управления (подключение проводов, обслуживание) всегда выключайте электропитание.

Используйте защитные предохранительные системы с соответствующими пороговыми значениями

Подключите заземляющий провод к разъему J9 на плате управления (см. рис.2)

Не прокладывайте в непосредственной близости друг от друга кабели питания и кабели управления и устройств безопасности (ключ кнопка, приемник, фотоэлементы и пр.) Во избежание вихревых токов, используйте отдельные кабельные каналы или экранированные кабели (с заземленным экраном).

2 Технические характеристики

Питание*	230 В ~(+6% - 10%) 50/60 Гц
Потребляемая мощность	7 Вт
Макс. нагрузка на мотор	1000 Вт
Питание аксессуаров	24 В -
Макс. ток, потребляемый аксессуарами	500 мА
Рабочая температура	от -20 °C… до +55 °C
Предохранители	F1 = F 5A-250В F2=T 0,8A-250В
Время работы	Программируемое (от 0 до 4 мин.)
Время паузы	Программируемое (от 0 до 4 мин.)
Мощность мотора	50 настраиваемых уровней
Программирование	3 уровня программирования – больше функциональных возможностей
Разъем быстрого подключения	Подключение 5-контактной платы Minidec, декодера, приемника RP\RP2
Программируемые выходные разъемы	4 программируемых выхода с 18 различными функциями
Особенности	Управление замедлением, многофункциональный дисплей, ШИНА и встроенный детектор индукционных петель

3. Схема платы управления 624BLD с компонентами

3.1 Описание компонентов

DL	Программный и сигнальный дисплей
LED	Светодиоды – индикаторы статуса вводов
J1	Низковольтовый разъем
J2	Клеммная колодка для подключения мотора, сигнальной лампы и вентилятора
J3	Разъем для концевого выключателя на открытие
J4	Разъем для декодера MINIDEC/приемника RP
J5	Разъем для концевого выключателя на закрытие
J6	Разъем для датчика слома стрелы
J8	Разъем для пускового конденсатора
J9	Разъем для питания 230 В ~
DS1	Регулировка чувствительности петель 1 и 2
F1	Предохранитель для моторов и трансформатора первичной обмотки (5А)
F2	Предохранитель для низкого напряжения и аксессуаров (T 800 мА)
F	Кнопка программирования “F”
+	Кнопка программирования “+”
-	Кнопка программирования “-
TF1	Трансформатор

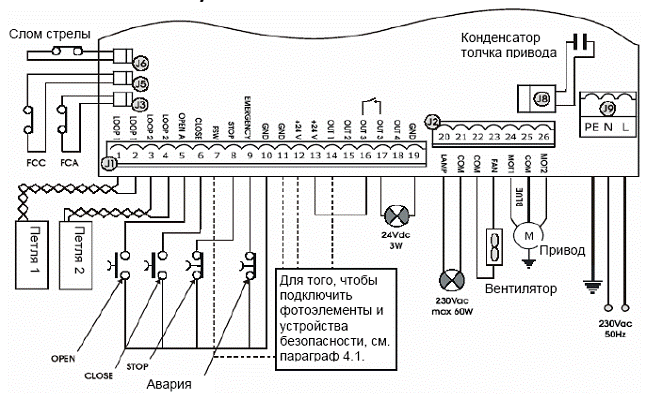

4 Схема электрических подключений

4.1 Клеммная колодка J1 – аксессуары (рис.2)

LOOP 1 – Магнитная петля 1 (открыто – разъемы 1-2): петля генерирует импульс на открытие.

LOOP 2 – Магнитная петля 2 (безопасность\закрыто – разъемы 3-4): петля генерирует импульс на закрытие\безопасность.

OPEN – команда на открытие (нормально открытый контакт – разъем 5): относится к любому генератору импульса (напр.: кнопка), который при замыкании контакта подает шлагбауму команду на открытие и/или закрытие.

CLOSE – команда на закрытие (нормально открытый контакт– разъем 6): относится к любому генератору импульсов (напр.: кнопка), который при замыкании контакта подает шлагбауму команду на закрытие.

FSW – контакт устройств безопасности на закрытие (нормально закрытый контакт – разъем 7). Цель устройств безопасности на закрытие – защитить зону движения шлагбаума во время закрытия с помощью реверса движения. Они не работают в ходе цикла на открытие. Если устройства безопасности на закрытие находятся в активном состоянии, а автоматика – в открытом положении, то они предотвращают движение на закрытие.

Если устройства безопасности на закрытие не подключены, то перемкните разъемы FSW и GND (рис. 6)

STOP – контакт Cтоп (нормально закрытый – разъем 8): относится к любому устройству (напр.: кнопка), которое при размыкании контакта может остановить движение автоматической системы.

Если устройства безопасности на закрытие не подключены, то перемкните разъемы STOP и GND (рис. 6)

EMERGENCY – контакт аварийной ситуации (нормально закрытый – разъем 9) относится к любому выключателю, который при активации в аварийном состоянии открывает шлагбаум и останавливает его движение до тех пор, пока контакт не восстановлен.

Если аварийные устройства безопасности не подключены, то необходимо перемкнуть клеммы EMERGENCY и GND (рис. 8).

GND (разъемы 10 – 11 – 19) – Отрицательный контакт для питания аксессуаров

24 Vdc (разъемы 12 – 13) – Положительный контакт для питания аксессуаров.

Максимальная нагрузка аксессуаров: 500 mA. Для того чтобы просчитать значение поглощения, см. инструкции к отдельным аксессуарам.

Out1 – Выходной разъем 1 с разомкнутым коллектором GND (разъем 14): вывод можно настроить на одну из функций, описанных во втором уровне программирования (см. параграф 5.2.). Значение по умолчанию FAILSAFE. Макс. нагрузка: 24 В (постоянный ток) с 100 мА

Out 2 – Выходной разъем 2 с разомкнутым коллектором GND (разъем 15): вывод можно настроить на одну из функций, описанных во втором уровне программирования (см. параграф 5.2.). Значение по умолчанию ЗАКРЫТАЯ стрела. Макс. нагрузка: 24 В (постоянный ток) с 100 мА

Out 3 – РЭЛЕЙНЫЙ выходной разъем 3 (разъемы 16 – 17): вывод можно настроить на одну из функций, описанных во втором уровне программирования (см. параграф 5.2.). Значение по умолчанию ИНДИКАТОРНАЯ ЛАМПА. Макс. нагрузка: 24 В (постоянный ток) с 100 мА

Во избежание сбоев в правильной работе системы не превышайте уровень питания, показанный на рис 2.

Out 4 – Выходной разъем 4 с разомкнутым коллектором + 24 В (постоянный ток) (разъем 18): вывод можно настроить на одну из функций, описанных во втором уровне программирования (см. параграф 5.2.). Значение по умолчанию для ВСЕХ ПРЕДВАРИТЕЛЬНЫХ НАСТРОЕК – ВЗАМОДЕЙСТВИЕ УСТРОЙСТВ BUS. Макс. нагрузка: 24 В (постоянный ток) с 100 мА

4.2 Подключение фотоэлементов и устройств безопасности с нормально – закрытым контактом (N.C)

Плата 624 BLD предусматривает подключение устройств безопасности на закрытие: они работают только во время закрытия шлагбаума и, следовательно, подходят для защиты зоны закрытия от опасности столкновения.

Если необходимо подключить два устройства безопасности или более (нормально закрытый контакт), соедините их последовательно друг с другом так, как показано на рис. 3,4,5 (под словом SAFE)

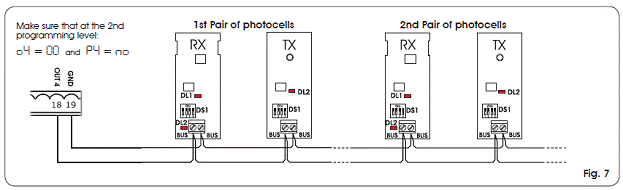

4.3 Подключение фотоэлементов BUS

Фотоэлементы BUS подключаются к плате 624 BLD ПАРАЛЕЛЬНО по одному соединительному кабелю, как показано на рисунке 7

Фотоэлементы BUS подключаются без соблюдения полярности

Максимальное количество пар фотоэлементов, которое можно подключить к плате, - 8.

По количеству фотоэлементы подразделяются на следующие группы:

Пары фотоэлементов на закрытие: макс. 7

Пары фотоэлементов c импульсом на открытие: макс. 1

После установки фотоэлементов BUS выберите адрес для каждой пары, составив нужную комбинацию из DIP-переключателей

Важно: один и тот же адрес должен соответствовать как передатчику, так и приемнику.

Убедитесь в том, что в системе не присутствуют две или более двух пар фотоэлементов с одним и тем же адресом.

Если не используются аксессуары BUS-2EASY, оставьте разъемы 18 и 19 свободными.

В таблице 4 рассмотрены типы программирования DIP-переключателей внутри приемника и передатчика двухпроводных фотоэлементов BUS

Таблица 4 – Адресация двухпроводных фотоэлементов BUS

Dip1	Dip2	Dip3	Dip4	Номер пары	Тип
Вкл	Выкл	Выкл	Выкл	1ая пара	Фотоэлементы на закрытие
Вкл	Выкл	Выкл	Вкл	2ая пара
Вкл	Выкл	Вкл	Выкл	3 я пара
Вкл	Выкл	Вкл	Вкл	4ая пара
Вкл	Вкл	Выкл	Выкл	5ая пара
Вкл	Вкл	Выкл	Вкл	6ая пара
Вкл	Вкл	Вкл	Выкл	7ая пара
Вкл	Вкл	Вкл	Вкл	Одна пара	Импульс на открытие

После установки фотоэлементов BUS необходимо занести их в память платы (см. главу 5.3.)

4.4 Клеммная колодка J2 – Мотор, сигнальная лампа и вентилятор (рис. 2)

М (COM – MOT1 – MOT2): Подключение мотора.

LAMP (LAMP – COM): Выходной разъем сигнальной лампы

FAN (FAN – COM): Выходной разъем вентилятора

4.5 Разъем J8 – Конденсатор мотора (рис. 2)

Быстрый разъем для подключения пускового конденсатора.

4.6 Клеммная колодка J9 –питание (рис. 2)

PE: Заземление

N: Питание 230 В ~ (ноль)

L: Питание 230 В ~ (фаза)

Для правильной эксплуатации автоматики плату необходимо подключить к заземленному проводнику, который входит в состав автоматической системы. Установите защитные предохранительные системы с соответствующими пороговыми значениями

4.7 Разъемы быстрого подключения J3, J5 – для концевых выключателей на открытие и закрытие (рис. 2)

Быстрые разъемы для подключения концевых выключателей на открытие (J3) и закрытие (J5).

4.8 Разъем J6 – Датчик слома стрелы (рис. 2)

Быстрый разъем для подключения датчика слома стрелы (если есть в наличии) В противном случае, оставьте поставляемую перемычку на своем месте.

4.9 Разъем DS1 – Регулировка чувствительности петель 1 и 2 (рис. 1)

Переключатель используется для регулировки НИЗКОЙ и ВЫСОКОЙ чувствительности детектора индукционных петель. Руководствуйтесь главой 5.5.

4.10 Разъем J4 – Декодер, устройство Minidec и приемник RP

Используется для быстрого подключения устройства Minidec, декодера и приемников RP/RP2. Если вы используете двухканальный приемник RP2, вы сможете напрямую подавать команды на открытие и закрытие автоматической системы с помощью двухканального пульта управления. Если вы используете одноканальный приемник RP, доступна только команда на открытие.

Подключайте аксессуар монтажной стороной к плате управления.

Вставляйте и вытаскивайте плату только после отключения питания.

5 Программирование

Чтобы программировать работу автоматической системы, необходимо войти в режим PROGRAMMING. Режим состоит из трех уровней: 1-й уровень, 2-й уровень и 3-й уровень программирования

Изменения, внесенные в программные параметры, вступают в силу сразу же, но сохранение новых параметров в памяти платы происходит только после выхода из режима PROGRAMMING и возврата в режим обзора статуса автоматической системы. Если вы не вышли вовремя из режима PROGRAMMING в момент отключения электроэнергии, несохраненные изменения будут потеряны.

Вы можете вернуться в режим обзора статусов автоматической системы с любого уровня программирования одновременным нажатием кнопок F и –.

5.1 1ый уровень программирования

Для входа в режим 1ый уровень программирования нажмите кнопку F:

- При повторном нажатии и удерживании кнопки F на дисплее появится название первой функции. - Отпустив кнопку F, на дисплее вы увидите значение функции, которое можно менять с помощью кнопок + и -.

- При повторном нажатии и удерживании кнопки F, на дисплее появится название следующей функции и т. д.

- Достигнув последней функции, нажмите кнопку F для выхода. На дисплее снова отображен статус автоматической системы.

1ый уровень программирования
Дисплей	Функция	Значение по умолчанию
dF	ЗАГРУЖАЕМЫЕ ПАРАМЕТРЫ 00 Нейтральное состояние 01 Загрузка настроек по умолчанию FAAC 1 02 Загрузка настроек по умолчанию RESERVED FOR FAAC 03 Загрузка настроек по умолчанию FAAC CITY 04 Загрузка настроек по умолчанию FAAC CITY K 05 Загрузка настроек по умолчанию J275 06 Загрузка настроек по умолчанию J275К Если вы не хотите вносить изменения в программу, оставляйте значение 00. За подробностями по параметру dF обращайтесь к главе 5.2.	00
bu	Меню устройства BUS За подробностями по параметру Bu обращайтесь к главе 5.3.
	Функциональная логика: A Автоматическая A1 Автоматическая 1 E Полуавтоматическая P Парковочная PA Автоматическая парковочная Cn Кондоминиум CA Автоматический кондоминиум rb FAAC CITY (логика для боллардов) С В присутствии оператора r Удаленный контроль Cu Пользовательский
	Время паузы: Функция работает только при автоматической логике работы. Настройка времени от 0 до 59 сек., c шагом в 1 секунду. Дисплей начинает показывать минуты и десятки секунд (отделены точкой). Настройка времени пошаговая (с шагом в 10 сек.). Макс. значение 4.1 минут. Например: на дисплее показано 2.5, цифры обозначают 2 минуты и 50 секунд
	Мощность мотора: Функция регулирует уровень мощности мотора. 01 = минимальная мощность 50 = максимальная мощность
	Петля 1: Если эта функция активирована, то петля, подключенная к вводу петли 1 выполняет функцию Открытия. Y = Петля 1 активна no = Петля 1 не активна Внимание: если функция не активна, то статус петли 1, тем не менее, будет доступен на одном из выводов при правильной настройке (см. второй уровень программирования).
	Петля 2: Если эта функция активирована, то петля, подключенная к вводу петли 2 выполняет функцию безопасности/закрытия, то есть она будет работать как устройство безопасности во время закрытия и будет отдавать команду Закрыть плате управления после освобождения петли Y = Петля 2 активна no = Петля 2 не активна Внимание: если функция не активна, то статус петли 2, тем не менее, будет доступен на одном из выводов при правильной настройке
	Усиление чувствительности петли 1 Y = активна no = не активна Эта функция позволяет увеличить уровень чувствительности в момент обнаружения транспорта. После освобождения петли, уровень чувствительности возвращается к прежнему значению. Система позволяет обнаружить транспорт с большим дорожным просветом (автобус, трактор, грузовик)
	Усиление чувствительности петли 2 Y = активна no = не активна Смотри усиление чувствительности петли 1
	Чувствительность петли 1 Регулирует чувствительность петли 01 = минимум 10 = максимум
	Чувствительность петли 2 Регулирует чувствительность петли 01 = минимум 10 = максимум
	Статус автоматической системы: Выход из программирования, сохранение установленных данных и возврат в режим обзора статуса автоматики 00 Закрыто 01 Предварительный световой сигнал перед открытием 02 Открытие 03 Открыто 04 Пауза 05 Предварительный световой сигнал перед закрытием 06 Закрытие 07 Остановлено, готово к закрытию 08 Остановлено, готово к открытию 09 Аварийное открытие 10 Устройство безопасности на закрытие в действии

Обзор параметра ST необходим для персонала, выполняющего настройку автоматики. Параметр позволяет контролировать операции, выполняемые системой.
