Плата управления 624 BLD (стр. 5 )

10 Значения предварительных настроек

В нижеприведенной таблице указаны значения параметров на каждом уровне программирования по отношению к выбранному типу предварительных настроек.

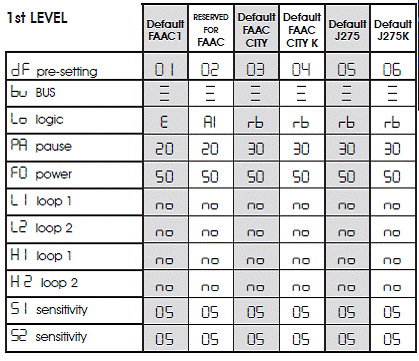

1ый уровень

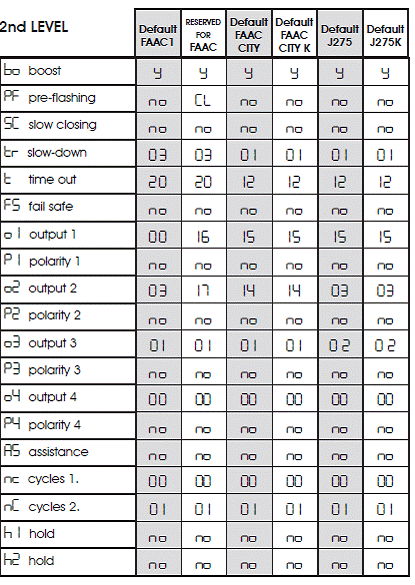

2ой уровень

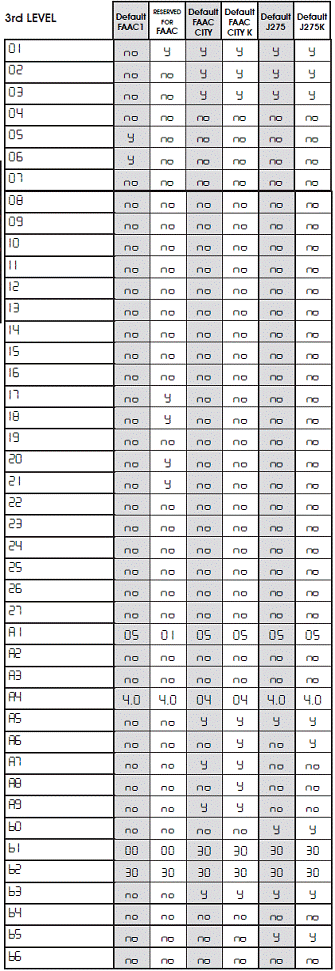

3ий уровень

11. Для заметок

12. Разъем блокировки

С помощью функции блокировки можно управлять двумя параллельно расположенными шлагбаумами (см. рис) таким образом, что открытие одного шлагбаума блокируется закрытием другого. Режим работы может быть как одно, так и двусторонним.

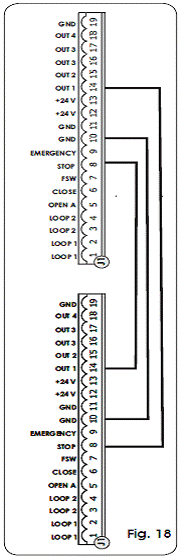

Для эксплуатации двух шлагбаумов на обеих платах подключите разъем OUT 1 и выберите параметр 18 (INTERLOCK) (см. 2ой уровень программирования). Далее подключите платы так, как показано на рис.18

13. Функциональные логики

Таб. 1/а

Таб. 1\b

ЛОГИКА «А»	КОМАНДЫ
СТАТУС АВТОМАТИКИ	Open A	Close	Stop	FSW	Loop 1	Loop 2
ЗАКРЫТО	открывает и возобновляет закрытие после паузы	эффект отсутствует	эффект отсутствует (открытие блокировано)	эффект отсутствует	открывает и возобновляет закрытие после паузы	эффект отсутствует
ОТКРЫВАЕТСЯ	эффект отсутствует	мгновенно меняет направление на закрытие	блокирует движение	эффект отсутствует	эффект отсутствует	эффект отсутствует
ОТКРЫТО В СОСТОЯНИИ ПАУЗЫ	перезапускает отсчет времени паузы	закрывает	блокирует движение	перезапускает отсчет времени паузы (закрытие блокировано)	перезапускает отсчет времени паузы	перезапускает отсчет времени паузы (закрытие блокировано)
ЗАКРЫВАЕТСЯ	мгновенно меняет направление на открытие	эффект отсутствует	блокирует движение	мгновенно меняет направление на открытие	мгновенно меняет направление на открытие	мгновенно меняет направление на открытие
ОСТАНОВЛЕНА	закрывает	закрывает	эффект отсутствует (открытие\закрытие блокировано)	эффект отсутствует (закрытие блокировано)	эффект отсутствует (закрытие блокировано)	эффект отсутствует (закрытие блокировано)

Таб. 1\с

ЛОГИКА «А1»	КОМАНДЫ
СТАТУС АВТОМАТИКИ	Open A	Close	Stop	FSW	Loop 1	Loop 2
ЗАКРЫТО	открывает и возобновляет закрытие после паузы	эффект отсутствует	эффект отсутствует (открытие блокировано)	эффект отсутствует	открывает и возобновляет закрытие после паузы	эффект отсутствует
ОТКРЫВАЕТСЯ	эффект отсутствует	мгновенно меняет направление на закрытие	блокирует движение	мгновенно закрывает в конце открытия	эффект отсутствует	мгновенно закрывает в конце открытия
ОТКРЫТО В СОСТОЯНИИ ПАУЗЫ	перезапускает отсчет времени паузы	закрывает	блокирует движение	закрывает	перезапускает отсчет времени паузы	закрывает
ЗАКРЫВАЕТСЯ	мгновенно меняет направление на открытие	эффект отсутствует	блокирует движение	мгновенно меняет направление на открытие	мгновенно меняет направление на открытие и закрывает по истечении паузы	мгновенно меняет направление на открытие, возобновляет закрытие по завершении открытия
ОСТАНОВЛЕНА	закрывает	закрывает	эффект отсутствует (открытие\закрытие блокировано)	эффект отсутствует (закрытие блокировано)	открывает и возобновляет закрытие после паузы	эффект отсутствует (закрытие блокировано)

ЛОГИКА «Е»	КОМАНДЫ
СТАТУС АВТОМАТИКИ	Open A	Close	Stop	FSW	Loop 1	Loop 2
ЗАКРЫТО	открывает	эффект отсутствует	эффект отсутствует (открытие блокировано)	эффект отсутствует	открывает	эффект отсутствует
ОТКРЫВАЕТСЯ	блокирует движение	мгновенно меняет направление на закрытие	блокирует движение	эффект отсутствует	эффект отсутствует	эффект отсутствует
ОТКРЫТО	закрывает	закрывает	эффект отсутствует (закрытие блокировано)	эффект отсутствует (закрытие блокировано)	закрывает	эффект отсутствует (закрытие блокировано)
ЗАКРЫВАЕТСЯ	мгновенно меняет направление на открытие	эффект отсутствует	блокирует движение	мгновенно меняет направление на открытие	мгновенно меняет направление на открытие	мгновенно меняет направление на открытие
ОСТАНОВЛЕНА	закрывает	закрывает	эффект отсутствует (открытие\закрытие блокировано)	эффект отсутствует (закрытие блокировано)	открывает	эффект отсутствует (закрытие блокировано)

Таб. 1\d

ЛОГИКА «P»	КОМАНДЫ
СТАТУС АВТОМАТИКИ	Open A	Close	Stop	FSW	Loop 1	Loop 2
ЗАКРЫТО	открывает	эффект отсутствует	эффект отсутствует (открытие блокировано)	эффект отсутствует	открывает и закрывает в конце открытия в деактивированном состоянии	эффект отсутствует
ОТКРЫВАЕТСЯ	эффект отсутствует	мгновенно закрывает в конце открытия	блокирует движение	эффект отсутствует	эффект отсутствует	мгновенно закрывает в конце открытия
ОТКРЫТО	эффект отсутствует (закрытие блокировано)	закрывает	эффект отсутствует (закрытие блокировано)	эффект отсутствует (закрытие блокировано)	закрывает	закрывает
ЗАКРЫВАЕТСЯ	мгновенно меняет направление на открытие	эффект отсутствует	блокирует движение	блокирует и продолжает закрытие после устранения препятствия	мгновенно меняет направление на открытие и закрывает в конце открытия в деактивированном состоянии	мгновенно меняет направление на открытие
ОСТАНОВЛЕНА	открывает	закрывает	эффект отсутствует (открытие\закрытие блокировано)	эффект отсутствует (закрытие блокировано)	открывает и закрывает в конце открытия в деактивированном состоянии	эффект отсутствует (закрытие блокировано)

Таб. 1\е
