Инструкция по организации защищенного канала передачи данных, проверки линий связи и коммуникационного оборудования

Приложение

Инструкция по организации защищенного канала передачи данных, проверки линий связи и коммуникационного оборудования.

I.  Установка Континент-АП (требует наличие установленного СКЗИ КриптоПро CSP версии 3.6).

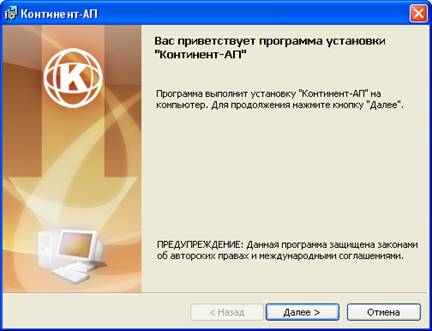

1.1. После запуска дистрибутива Континент-АП появится окно приветствия СКЗИ «Континент-АП» (Рис. 1), в котором необходимо нажать копку «Далее».

Рис. 1. Окно приветствия СКЗИ «Континент-АП».

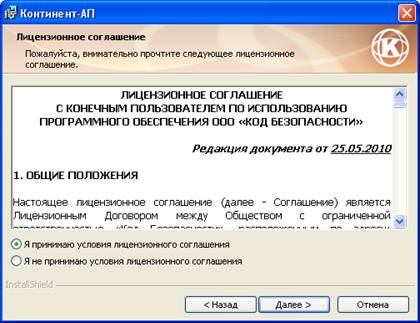

1.2. В окне лицензионного соглашения (Рис. 2) выбрать «Я принимаю условия лицензионного соглашения» и нажать кнопку «Далее».

Рис. 2. Окно лицензионного соглашения СКЗИ «Континент-АП».

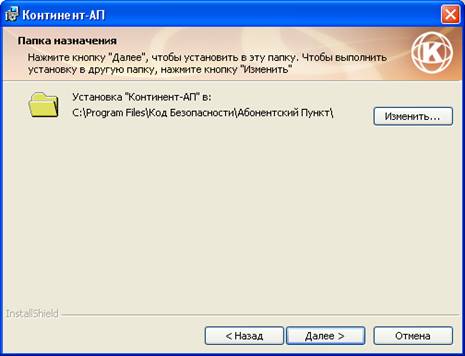

1.3. В окне выбора директории установки (Рис. 3) нажать кнопку «Далее».

Рис. 3. Окно выбора директории установки СКЗИ «Континент-АП».

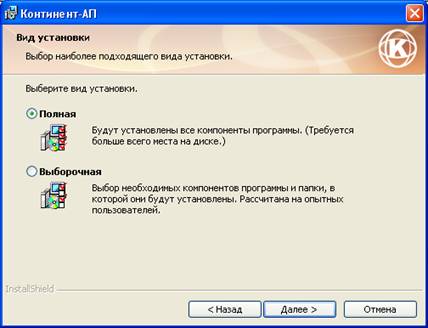

1.4. В окне выбора вида установки выбрать «Полная», нажать «Далее» (Рис.4)

Рис. 4. Окно выбора вида установки

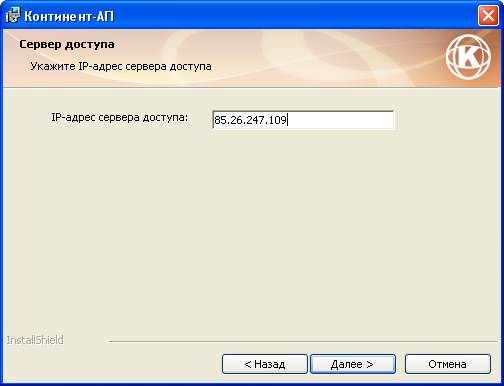

1.5. В окне ввода IP-адреса сервера доступа (Рис. 5) ввести значение «85.26.247.109», либо «10.70.5.11» (если организация работает через КСПД), и нажать кнопку «Далее»

Рис. 5. Окно ввода IP-адреса сервера доступа.

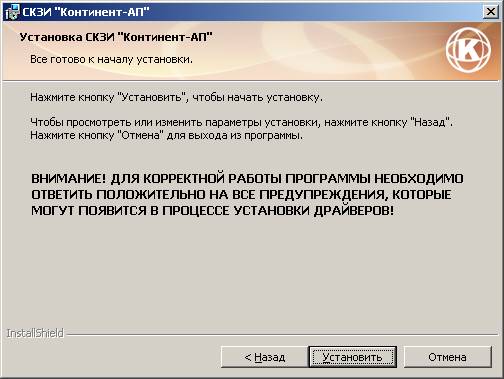

1.6. В следующем окне (Рис.6) нажать кнопку «Установить».

Рис. 6. Окно предупреждения о начале установки.

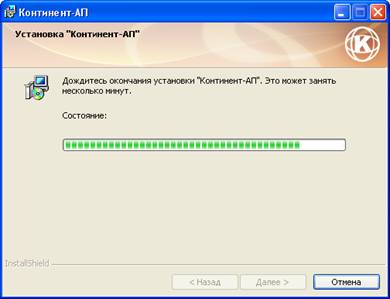

1.7. Дождаться завершения процесса установки (Рис. 6).

Рис. 7. Процесс установки СКЗИ «Континент АП».

1.8. В окне завершения установки (Рис. 8) нажать кнопку «Готово».

Рис. 8. Окно завершения установки.

1.9. В окне предупреждения о перезагрузке (Рис. 9) нажать кнопку «Да».

Рис.9. Окно предупреждения о перезагрузке.

II.  Генерация закрытого ключа шифрования и формирование запроса и заявки на издание сертификата

2.1.  Запустить СКЗИ «Континент-АП» (меню Пуск/ Программы/ Информзащита/Абонентский пункт Континент/ Программа управления).

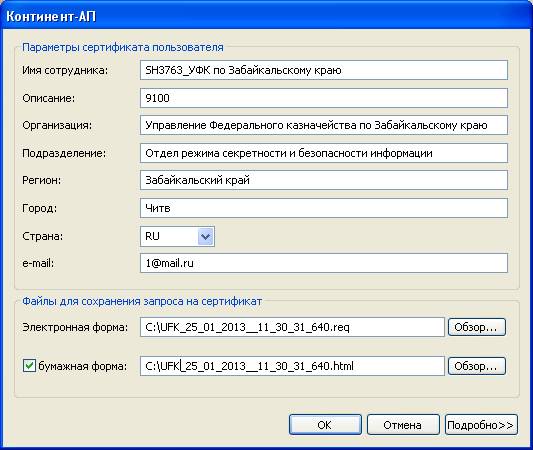

2.2. Кликнуть правой кнопкой мыши по значку программы (нижний правый угол рабочего стола) и выбрать пункт контекстного меню Сертификаты/Создать запрос на пользовательский сертификат. Откроется окно создания запроса на издание сертификата (Рис. 10).

Рис. 10. Окно создания запроса на издание сертификата.

2.3.  Заполнить следующие поля:

Имя сотрудника	Указывается: КодУБП_Краткое наименование организации, где УБП – участник бюджетного процесса, код УБП – предпоследние пять цифр лицевого счета (без последнего нуля). Например: л/сч – 31916Ш37630, где КодУБП – Ш3763. Если в Коде УБП присутствует символ, а в нашем случае это – Ш, то символ необходимо указать латинскими буквами согласно табл.1 «Памятка транслитерации русского алфавита» Приложения № 3. Т. о., в нашем случае в поле «Имя сотрудника» необходимо указать: «SH3763_УФК по Забайкальскому краю»
Описание	Указывается Код ТОФК, где Код ТОФК – код территориального органа федерального казначейства.
Организация	Указывается наиболее полное наименование организации с учетом ограничения в 64 символа.
Подразделение	Указывается наименование структурного подразделения организации, в котором работают сотрудники, ответственные за обмен посредством СЭД (знаки препинания «. , : ; ! ? / \ ( ) _» и кавычки в заполняемых полях недопустимы)
Регион	Забайкальский край
Город	Указывается населенный пункт организации
Страна	RU
e-mail	Указывается адрес электронной почты организации
Электронная форма	Указывается путь для сохранения файла запроса на сертификат
Бумажная форма	Выставить флаг в поле с надписью «Бумажная форма». Указать путь для сохранения файла заявки на сертификат.
Имя контейнера	Поле оставить заполненным по умолчанию
Форма запроса	Поле оставить заполненным по умолчанию

ВАЖНО: при обращении абонента по телефону потребуется быстрый поиск организации, на сервере же доступа не предусмотрена функция поиска, возможна лишь сортировка по полям «Имя сотрудника» и «Описание». Для реализации поиска в этих полях указываются Код УБП и Код ТОФК.

2.4.  Нажать кнопку «ОК».

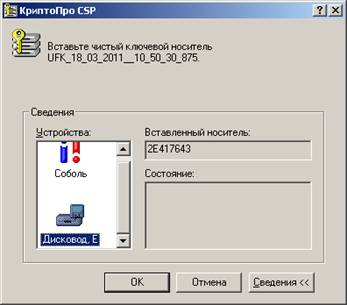

2.5.  Выбрать чистый, учтенный в соответствии с приказом ФАПСИ от 01.01.01 № 152, ключевой носитель (гибкий магнитный диск (дискета) или Flash-накопитель), нажать кнопку «ОК» (Рис. 11) (если, выбрана дискета в качестве ключевого носителя, выбирается устройство «Дисковод, А», если Flash-накопитель, то выбирается устройство «Дисковод, Х», где Х – имя диска определенного для Flash-накопителя).

Рис. 11. Окно выбора ключевого носителя.

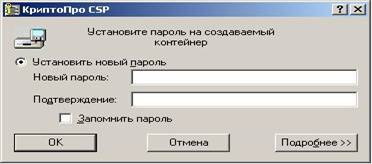

2.6.  Вести пароль на ключевой контейнер (Рис. 12), нажать кнопку «ОК».

Рис. 12. Окно ввода пароля для ключевого носителя.

В случае установки пароля на ключевой контейнер ввод его будет необходим при каждой установке соединения посредством Континт-АП.

2.7.  Распечатать «Заявку на получение в удостоверяющем центре сертификата ключа абонентского пункта», файл с расширением html, путь к файлу указан на рис. 10 в разделе «Файлы для сохранения запроса на сертификат».

2.8. Заполнить «Заявку на получение в удостоверяющем центре сертификата ключа абонентского пункта». Обязательно необходимо указать следующие реквизиты:

- «В связи с» - указывается причина получения сертификата (предоставление права использования СКЗИ Континент АП, плановая смена, изменение реквизитов организации или другая причина);

- «Паспорт» - раздел не заполняется;

- «Приказом по организации » - указывается номер и дата договора об обмене электронными документами, заключенного между организацией и Управлением;

- «Владелец ключей ЭЦП, сформировавший запрос» - ставиться подпись руководителя организации, дата подписания, печать организации.

2.9. Отправить на адрес электронной почты:

- отсканированную копию заполненной в бумажной форме «Заявки на получение в удостоверяющем центре сертификата ключа абонентского пункта»;

- файл Запроса на сертификат в электронной форме (путь к файлу указан на рис. 10 в разделе «Файлы для сохранения запроса на сертификат»), (файл с расширением *.req).

2.10.  После создания сертификата ключа абонентского пункта и регистрации на сервере УФК, на Ваш почтовый ящик с которого была отправлена «Заявка на получение в удостоверяющем центре сертификата ключа абонентского пункта» и файл Запроса, будут отправлены сертификаты - ключа абонентского пункта, удостоверяющего центра и сервера (имена файлов: user. cer, root. p7b, srv00.cer соответственно). Данные сертификаты необходимо скопировать штатными средствами ОС Windows на ключевой носитель, на который производилась генерация ключа.

III.  Установка сертификата ключа шифрования.

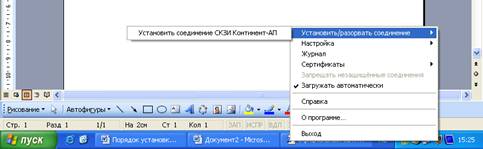

3.1. Необходимо вставить в компьютер ключевой носитель (дискету или Flash-накопитель) на который производилась генерация ключа, нажать правой кнопкой мыши по ярлыку Континент-АП и выбрать пункт контекстного меню «Установить/разорвать соединение» - «Установить соединение Континент-АП» (Рис. 15).

Рис. 15. Контекстное меню СКЗИ «Континент АП».

3.2. В появившемся окне (Рис. 16) необходимо выбрать из списка <Импорт…>.

Рис. 16. Окно импорта транспортного сертификата.

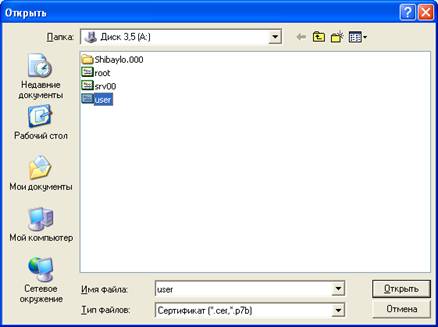

3.3. Далее выбрать файл сертификата user, находящийся на ключевом носителе (например, диск A:) и нажать «Открыть» (Рис. 17).

Рис. 17. Окно выбора транспортного сертификата.

3.4. После этого необходимо выделить ключевой контейнер и нажать «OK».

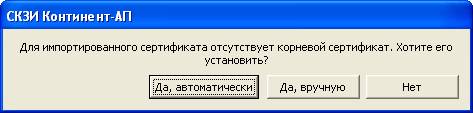

3.5.  В следующем окне выбрать кнопку «Да, автоматически» (Рис. 18).

Рис. 18. Окно предупреждения об установке корневого сертификата.

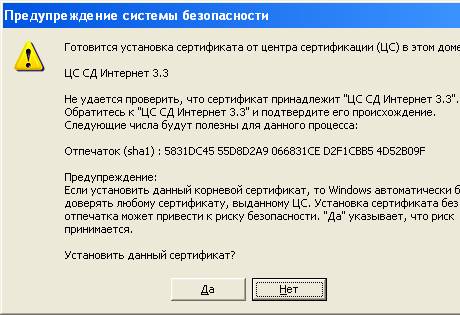

3.6. На предложение установить корневой сертификат в хранилище выбрать кнопку «Да» (Рис. 19).

Рис. 19. Окно установки транспортного сертификата.

IV.  Установка соединения посредством Континент-АП.

4.1.  Нажать правой кнопкой мыши по ярлыку Континент-АП и выбрать пункт контекстного меню «Установить/разорвать соединение» - «Установить соединение Континент-АП».

4.2.  В поле «сертификат пользователя» выбрать наименование организации, для которой был изготовлен ключ, и нажать «OK» (Рис. 20).

Рис. 20. Окно выбора сертификата.

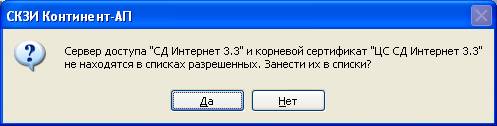

4.3.  В случае появления предупреждения, необходимо занести сертификаты в списки разрешенных, нажав кнопку «Да» (Рис. 21).

Рис. 21. Окно предупреждения.

4.4.  В течение 5-20 секунд соединение должно быть установлено (после установки соединения ярлык Континента-АП загорается синим цветом; кроме этого при наведении курсора мыши на ярлык СКЗИ Континент-АП в правом нижнем углу должно появиться сообщение: «Соединение СКЗИ Континент-АП установлено»).

V.  Проверка установленного соединения и открытие станицы авторизации в СУФД.

5.1. После успешного соединения Континент-АП, необходимо провести проверку ответа сервера СУФД. Для этого необходимо выполнить команду «ping 10.91.200.12» в командной строке операционной системы. Запуск команды производится из окна «Выполнить» (Рис. 22).

Рис. 22. Команда «Выполнить»

5.2. В открывшемся окне набираем «ping 10.91.200.12» и нажимаем «Ок» (Рис. 23).

Рис. 23. Окно ввода команды.

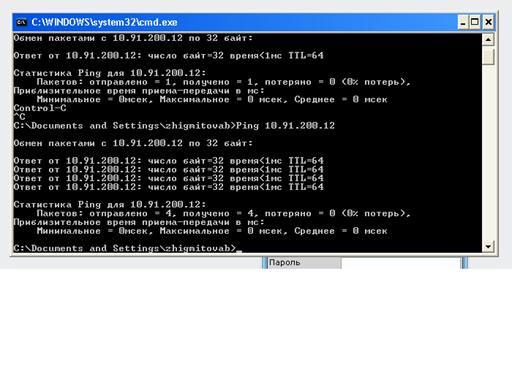

5.3. В результате успешного ответа сервера должно открыться окно со следующим содержанием (показатели могут быть другими) (Рис. 24).

Рис. 24. Окно успешного выполнения команды «ping».

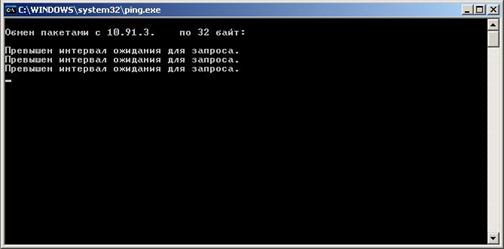

5.4. В случае, если сервер СУФД недоступен, будет отображаться другое окно (Рис. 25). В этом случае нужно проверить соединение Интернет или Континент-АП.

Рис. 25. Сервер не отвечает.

5.5. Если проверка ответа сервера прошла успешно, можно открыть страницу авторизации на СУФД по адресу http://10.91.200.12:28081/. Для удобства, данную ссылку можно добавить в ярлык на рабочем столе.
