Оформление чертежей по ЕСКД (стр. 2 )

Параметры шрифта	Размер, мм
Размер шрифта – высота прописных букв h = 10d	2,5	3,5	5,0	7,0	10,0	14,0	20,0
Высота строчных букв c = (7/10)h = 7d	1,8	2,5	3,5	5,0	7,0	10,0	14,0
Расстояние между буквами a = (2/10)h =2d	0,5	0,7	1,0	1,4	2,0	2,8	4,0
Минимальный шаг строк (высота вспомогательной сетки) b = (17/10)h = 17d	4,3	6,0	8,5	12,0	17,0	24,0	34,0
Минимальное расстояние между словами e = (6/10)h = 6d	1,5	1.5	3,0	4,2	6,0	8,4	12,0
Толщина линий d = (1/10)h	0,25	0,25	0,5	0,7	1,0	1,4	2,0

Таблица 1.4 Ширина букв и цифр шрифта типа Б

	Относительная ширина, h	Буквы и цифры без скруглений	Буквы и цифры со скруглениями
Прописные	5/10	Е, Г	З, С
6/10	И, Й, К, Л, Н, П, Р, Т, Ц	Б, В, О, У, Ч, Ь, Э, Я
7/10	А, Д, М, Х	Ы, Ю
8/10	Ж, Ш, Щ	Ф, Ъ
Строчные	4/10		с, з
5/10	к, л, н, х	о, а, б, в, д, е, р, у, э, я, ч, г, и, й, ц, п, ь
6/10	м	ъ, ы, ю
7/10	ж	т, ф, ш, щ
Цифры	3/10	1
5/10	7	2, 3, 5, 6, 8, 9, 0
6/10	4

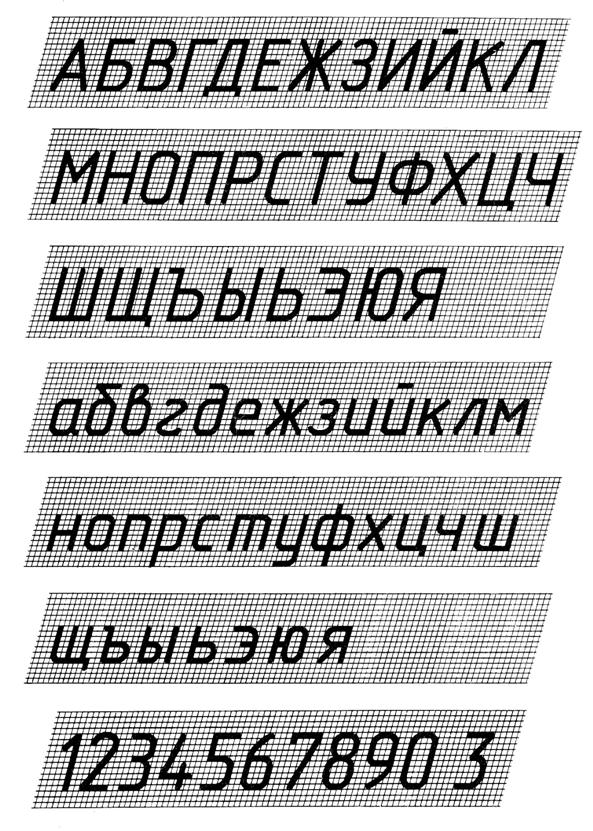

Рисунок 1.4 Конструкция букв и цифр шрифта типа Б № 10

1.7 Правила нанесения размеров (ГОСТ 2.307 – 68*)

-  На чертежах указываются действительные размеры в миллиметрах независимо от масштаба (единица измерения не указывается);

-  выносные линии должны выходить за концы стрелок на 1…5 мм;

-  в одном чертеже размерные числа выполняют одним шрифтом (чаще применяют шрифт размером 3,5);

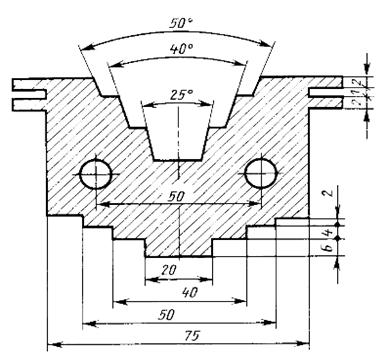

-  размерные числа ставят над размерной линией возможно ближе к середине, минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между раз­мерной линией и линией контура — 10 мм; при нанесении нескольких параллельных размерных линий на небольшом рассто­янии друг от друга размерные числа над ними рекомен­дуется располагать в шахматном порядке (рис. 1.5 а);

-  необходимо избегать пересечения размерных и вы­носных линий;

-  при недостатке места для стрелок на размерных линиях стрелки допус­кается заменять засечками, наносимыми под углом 45° к размерным линиям, или четкими точками (рис. 1.5 а);

-  в местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 1.5 а);

-  если стрелки размерных линий пере­секают расположенные близко друг к другу контурные линии, то эти линии допускается прерывать (рис. 1.5 в);

-  при изображении изделия с разрывом размерную линию не прерывают и наносят действительный раз­мер (рис. 1.5 б);

-  если наклон размерной линии к вертикали менее 30о, то размерное число наносится на полке линии-выноски (рис. 1.5 г);

-  если для нанесения размерного числа или стрелок не хватает места, то размер проставляется как на рисунке 1.5 б, д;

-  при указании размера радиуса перед размерным числом ставят прописную букву R, а перед размерным числом диаметра ставят знак Ø, высота которого равна высоте цифр раз­мерных чисел (рис. 1.5 е, ж);

-  при большой величине радиуса допускается центр приближать к дуге, а размерную линию радиуса показывать с изломом под углом 90° (рис. 1.5 е); размерную линию радиуса допускается не доводить до центра;

-  при указании размера диаметра окружности размер­ную линию можно проводить с обрывом, при этом обрыв размерной линии следует делать несколько дальше центра окружности (рис. 1.5 ж);

-  если недостаточно места для нанесения стрелок или размерного числа над размерной линией, то размеры диаметров наносят, как показано на рисунке 1.5 ж;

-  размеры квадрата наносят, как показано на рисунке 1.5 з. Высота знака □ должна быть равна высоте раз­мерных чисел;

-  угловые размеры наносят так, как показано на рисунке 1.5 и, к. Для указания размера угла размерная линия про­водится в виде дуги; в зоне, расположенной выше горизонтальной осевой линии, размерные числа поме­щают над размерными линиями со стороны их выпу­клости; в зоне, расположенной ниже горизонтальной осевой линии, — со стороны вогнутости размерных ли­ний.

а)

д)

г)

ж)

е)

Рисунок 1.5 Нанесение размеров на чертеж

2 ГЕОМЕТРИЧЕСКИЕ ПОСТРОЕНИЯ

2.1 Деление окружности на равные части



а)

б)

Рисунок 2.1 Деление окружности на восемь равных частей с помощью треугольника с углами 45о (а) и с помощью циркуля (б)



а)

б)

Рисунок 2.2 Деление окружности на три равные части с помощью треугольника с углами 30о и 60о (а) и с помощью циркуля (б)

а)

Рисунок 2.3 Деление окружности на шесть равных частей с помощью треугольника с углами 30о и 60о (а) и с помощью циркуля (б)

а)	б)

Рисунок 2.4 Деление окружности на двенадцать равных частей с помощью треугольника с углами 30о и 60о (а) и с помощью циркуля (б)

б)

Последовательность построения: 1)  из точки А проводим дугу радиуса R, получаем точку п. 2)  Из точки п опускаем перпендикуляр на горизон­тальную осевую линию, получаем точку С. 3)  Из точки С проводим дугу радиусом R1 = С1, получаем точку т. 4)  Из точки 1 проводим дугу радиусом R2 = 1т, получаем точку 2. 5)  Точки 3, 4 и 5 находят, отклады­вая циркулем отрезки, равные 1-2.

Последовательность построения: 1)  из точки А проводим дугу радиуса R, получаем точку n. 2)  Из точки n опускаем перпендикуляр на горизонтальную осевую линию, получаем точку С. 3)  Из точки 1 радиусом, равным отрезку nС делают по окружности семь засечек.

Рисунок 2.5 Деление окружности на пять равных частей (а) и на семь равных частей (б)

2.2 Сопряжение линий

2.2.1 Сопряжение угла с дугой окружности

Сопряжения сторон острого и тупого угла (рис. 2.6 а, б) - параллельно сторонам угла на расстоянии, равном радиусу дуги сопряжения R, проводим две вспомогательные прямые линии. Точка пересечения этих прямых - точка О - центр сопряже­ния. Опускаем перпендикуляры из точки О на стороны угла, получаем точки сопряжения с1 и с2.

Сопряжение сторон прямого угла (рис. 2.6 в) – Из вершины угла А проводим дугу радиуса R, получаем точки сопряжения с1 и с2. Из этих точек проводим дуги радиусом R до взаим­ного пересечения в точке О, являющейся центром со­пряжения. Из центра О описываем дугу сопряжения.

б)



Рисунок 2.6 Сопряжения угла с дугой окружности

2.2.2 Сопряжение прямой с дугой окружности

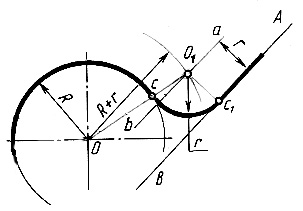

Сопряжение прямой с дугой окружности с внешним касанием (рис. 2.7 а) Параллельно заданной прямой АВ на расстоянии, равном радиусу r (радиус сопрягающей дуги), проводим прямую ab. Из центра О проводим дугу окружности радиусом R + r до пересече­ния ее с прямой ab в точке О1 (цент­р дуги сопряжения). Точку сопряжения с находим на пересечении прямой ОО1 с дугой окружности радиуса R. Точка сопряжения с1, является основанием перпендикуляра, опущенного из центра О1 на данную прямую АВ.

б)

а)

Рисунок 2.7 Сопряжения прямой с дугой окружности с внешним касанием (а) и с внутренним касанием (б)

Сопряжение прямой с дугой окружности с внутренним касанием(рис. 2.7 б) Центр дуги сопряжения О1 находим на пересечении вспомогательной прямой, проведенной параллельно данной прямой на расстоянии r, с дугой вспомогатель­ной окружности, описанной из центра О радиусом, рав­ным R - r . Точка сопряжения с1 является основанием перпендикуляра, опущенного из точки О1 на данную прямую. Точку сопряжения с находим на пересечении прямой ОО1 с сопрягаемой дугой.

2.2.3 Сопряжение двух дуг

Внутреннее сопряжение двух дуг (рис. 2.8 а) Центры О и О1 сопрягаемых дуг находятся внутри сопрягающей дуги радиуса R. Из центра О про­водим вспомогательную дугу радиусом R – R1, а из центра О1 - радиусом R - R2. Вспомогательные дуги пересекутся в точке О2, (центр сопрягающей дуги). Для нахождения точек сопряжения точку О2 соеди­няем с точками О и О1 прямыми линиями. Точки s и s1 - точки пере­сечения продолжения прямых О2О и О2О1 с сопрягае­мыми дугами - являются точками сопряжения.

а) б) в)

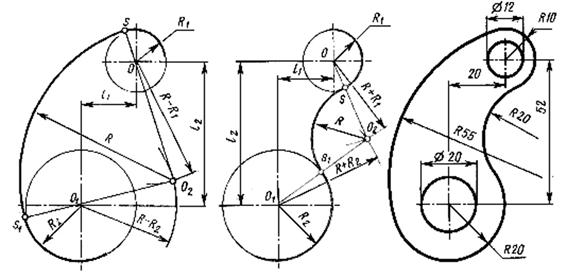

Рисунок 2.8 Сопряжение двух дуг: внутреннее (а), внешнее (б), пример детали с внутренним и внешним сопряжением (в)

Внешнее сопряжение двух дуг (рис. 2.8 б) Центры О и О1 сопрягаемых дуг радиусов R1 и R2 находятся вне сопрягающей дуги радиуса R. Из центра О проводим вспомогательную дугу радиусом R +R1, а из центра О1 — радиусом R + R2. Вспо­могательные дуги пересекутся в точке О2, - центр сопрягающей дуги. Для нахождения точек сопряжения центры дуг соединяем прямыми линиями ОО2 и О1О2. Эти две пря­мые пересекают сопрягаемые дуги в точках сопряже­ния s и s1 .

Смешанное сопряжение двух дуг (рис. 2.9) Центр О1 одной из сопрягаемых дуг лежит внутри сопрягающей дуги радиуса R, а центр О другой сопрягаемой дуги вне ее.

Рисунок 2.9 Смешанное сопряжение двух дуг

Из центра О проводим вспомогательную дугу радиусом, равным R + R1, а из центра О1 — радиусом, R - R2 Вспомогательные дуги пересекутся в точке О2 - центр сопряга­ющей дуги. Соединив точки О и О2 прямой, получаем точку сопряжения s1, соединив точки О1 и О2 находим точку сопряжения s. Из центра О2 проводим дугу сопряжения от s до s1 .

2.3 Уклон

Уклон - это величина, характеризующая наклон одной прямой линии к другой

прямой. Уклон выражают дробью или в процентах.

Уклон i отрезка ВС относительно отрезка ВА опре­деляют отношением катетов прямоугольного тре­угольника АВС (рис. 2.10 а)
