1 ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ ПО ЕСКД

1.1 Классификация ГОСТов ЕСКД

Единая система конструкторской документации (ЕСКД) содержит свыше 130 стандартов, которые устанавливают еди­ные, обязательные для всех отраслей промышленности и строительства правила оформления чертежей. ГОСТы ЕСКД разделены на 9 классифи­кационных групп:

1. Основные положения.

2. Классификация и обозначение изделий в конструкторских документах.

3. Общие правила выполнения чертежей.

4. Правила выполнения машиностроительных чертежей.

5. Правила обращения конструкторских документов (учет, хранение,

дублиро­вание, внесение изменений).

6. Правила выполнения эксплуатационной и ремонтной документации.

7. Правила выполнения схем.

8. Правила выполнения строительных документов.

9. Прочие стандарты.

Например, ГОСТ 2.* «Шрифты чертежные»: 2 - класс, присвоенный всем стандартам ЕСКД; 3 - классификационная группа; 04 - порядковый номер стандарта; 81 - год регистрации стандарта; * - наличие внесения изменений в стандарт.

Обязательность выполнения требований ЕСКД исключает разнобой в оформлении конструкторской документации, что дает возможность взаимообмена конструкторскими документами между организациями и пред­приятиями. Для обеспечения выполнения требований ЕСКД вся конструкторская документация проходит нормоконтроль.

1.2 Форматы (ГОСТ 2.301-68*)

Основные форматы имеют размеры, указанные в таблице 1.1 и на рисунке 1.1



Таблица 1.1 Основные форматы

Обозначение основного формата	Размер сторон, мм
А0	8411189
А1	594841
А2	420594
А3	297420
А4	210297

Рисунок 1.1 Основные форматы

Дополнительные форматы образуются увеличением короткой стороны основного формата в целое число раз.

1.3 Масштабы (ГОСТ– 68* )

Масштаб – это отношение линейных размеров изображаемого на чертеже предмета к его натуральным размерам. ГОСТ– 68* устанавливает для всех отраслей промышленности и строительства следующие масштабы:

Масштабы уменьшения –1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.

Масштабы увеличения –2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

1.4 Основная надпись (ГОСТ 2.104 – 68*)

В графе 1 (рис. 1.2) на машиностроительных чертежах проставляется обозначение документа чертежа по ГОСТ 2.201– 80. Для учебных чертежей можно применить следующее буквенно-цифровое обозначение: ПР050501 ИГ00.04.01. Буквы ПР означают «Практические работы»; цифры 050501– шифр специальности «Профессиональное обучение»; буквы ИГ – название учебной дисциплины «Инженерная графика»; цифры 04 – номер варианта задания, цифры 01 – порядковый номер чертежа.

7

					ПР 050501 ИГ00.04.01 15 7 18
					КРОНШТЕЙН	Лит.	Масса	Масштаб
Изм	Лист	№ докум	Подпись	Дата		У
Разработал
Проверил
Т. контр.				Лист	Листов
					20 КемГППК ПО(Э)-061
Н. контр.
Утв.

185



Рисунок 1.2 Основная надпись

В графе 2 записывается наименование изделия, изоб­раженного на чертеже (в именительном падеже, един­ственного числа, без переноса части слова на другую строку). В наименованиях, состоящих из нескольких слов, должен быть прямой порядок слов, например. «Колесо зубча­тое» (вначале – имя существительное, затем – прила­гательное).

В графе 3 указывается обозначение материала, из которого изготовлена деталь, изображенная на чер­теже (графа заполняется только на чертежах деталей)

В графе 4 проставляется литера чертежа, которая на учебных чертежах условно может обозначаться бук­вой У.

В графе 5 указывают массу изделия.

В графе 6 указывают масштаб изображения на чертеже.

В графе 7 указывают порядковый номер листа документа, если чертеж выполнен на нескольких листах. На докумен­тах, состоящих из одного листа, графу не заполняют.

В графе 8 указывают общее количество листов документа. Графу заполняют только на первом листе.

В графе 9 указывают наименование предприятия. В учебных заведениях — название учебного заведения и шифр группы.

В графе 10 указывают фамилии лиц, подписавших чертеж.

В графе 11 подписи лиц, фамилии которых указаны в графе 10.

В графе 12 указывают дату подписания чертежа.

Остальные графы на учебных чертежах обычно не заполняются.

1.5 Линии чертежа (ГОСТ 2.303 – 68*)

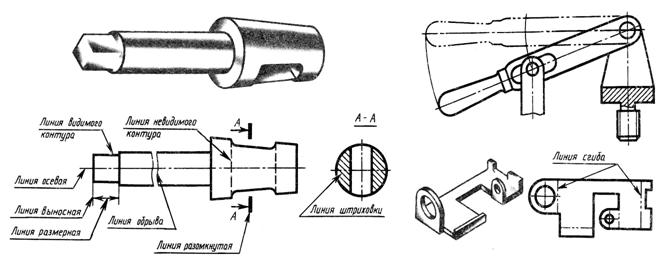

На рисунке 1.3 изображен чертеж вала, на котором нанесены обозначения линий, применяемых при выполнении чертежей по ГОСТ 2.303– 68*

Рисунок 1.3 Типы линий на чертежах

сплошная толстая линия (толщина s = 0,5…1,4 мм) – для изображения видимого контура предмета;

сплошная тонка (1/2…1/3s) – для изображения размерных и выносных линий, линии выноски, штриховки сечений;

сплошная волнистая (1/2…1/3s) – для изображения линии обрыва;

штриховая (1/2…1/3s) – длина штриха 3 – 8 мм, между штрихами 2 мм – для изображения невидимого контура;

.

штрихпунктирная (1/2…1/3s) – длина штриха мм, расстояние между штрихами 3 – 5 мм – для изображения осевых и центровых линий;

..



штрихпунктирная с двумя точками (1/2…1/3s) – для изображения подвижных частей изделия в крайних или промежуточных положениях, а также линий сгиба на развертках;

разомкнутая толстая (1,5s) – длина штриха 8 – 20 мм – для изображения линии сечения;

сплошная тонкая с изломами (1/2…1/3s) – для изображения длинных линий обрыва.

1.6 Шрифты чертежные (ГОСТ 2.304 – 81*)

ГОСТ 2.304 – 81* устанавливает два типа шрифта:

тип А: d = 1/14h,

тип Б: d = 1/10h,

где d – толщина линии шрифта,

h – высота прописной буквы, которая соответствует размеру шрифта.

Шрифты типа А и Б могут быть без наклона и с наклоном 75о. Конструкция прописных и строчных букв в шрифтах типа А и типа Б одинакова, они лишь различаются соотношением высоты, ширины и толщины линии. Параметры шрифтов приведены в таблицах 1.2, 1.3, 1.4.

Таблица 1.2 Параметры шрифта типа А

Параметры шрифта	Размер, мм
Размер шрифта – высота прописных букв h = 14d	2,5	3,5	5,0	7,0	10,0	14,0	20,0
Высота строчных букв c = (10/14)h = 10d	1,8	2,5	3,5	5,0	7,0	10,0	14,0
Расстояние между буквами a = (2/14)h =2d	0,34	0,5	0,7	1,0	1,4	2,0	2,8
Минимальный шаг строк (высота вспомогательной сетки) b = (22/14)h = 22d	4,0	5,5	8,0	11,0	16,0	22,0	31,0
Минимальное расстояние между словами e = (6/14)h = 6d	1,1	1,5	2,1	3,0	4,2	6,0	8,4
Толщина линий d = (1/14)h	0,18	0,25	0,35	0,5	0,7	1,0	1,4

Таблица 1.3 Параметры шрифта типа Б
