4. УСТАНОВКА

Модель	WWBC-2.5H-B WWBC-3.8H-B WWBC-5.6H-B WWBC-7.8H-B WWBC-9.5H-B	WWBC-13.5H-A	WWBC-13.5H-A-S WWBC-13.5H-B-S	WWBC-19.5H-A-S WWBC-19.5H-B-S	WWBC-39.5H-A-S
Параметры	2,5мм2, 13AWG	4,0мм2, 11AWG	2,5mm2/ 13AWG	4,0мм2, 11AWG	6.0mm2, 10AWG

4.1. Габаритные размеры

Серия B

'

Размеры в мм

Модель Размеры	A	B	C	D	E	F	0	H
WWBC-2.5H-B/P WWBC-3.SH-B/P	280	360	935	940	55	155	520	550
WWBC-5.6H-B/P	300	370	1005	1010	55	335	580	610
WWBC-7.8H-B/P	420	470	1110	1115	55	335	665	690
WWBC-9.5II-B/P	420	470	1110	1115	55	335	915	940

n

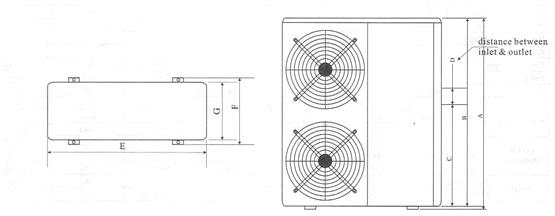

Расстояние между штуцерами для впуска и выпуска воды



					Размеры в мм
Модель Размеры	A	B	С	D	E	F	G
WWBC-13.51I-B WWBC-13.5H-B-S WWBC-I9.5H-B-S	1245	1220	650	115	1110	470	420

Серия A



			-o -o
	u X

Размеры в мм
