Модель Размеры | D | E | G | F | H |
WWBC-I3.5H-A WWBC-13.5H-A-S | 960 | 660 | 190 | 660 | 60 |
WWBC-I9.5H-A WWBC-I9.5H-A-S | 960 | 660 | 190 | 660 | 60 |
Размеры в мм | ||||||||
Модель Размеры | A | B | С | D | E | F | G | H |
WWBC-39.5H-A-S | 1450 | SIS | 705 | 730 | 1260 | 140 | 315 | 1180 |
4.2. Свободное пространство вокруг устройства
Необходимо устанавливать устройство, так чтобы обеспечить достаточные воздушные зазоры между его стенками и другими предметами, а также хорошую вентиляцию.
Место установки необходимо выбрать так, чтобы обеспечить беспрепятственный выпуск воздуха (требования к впуску воздуха приведены ниже на диаграмме).
Рекомендуется установка по возможности вблизи от сливного трубопровода или отверстия для облегчения слива воды.
Основание установки или фундаментные скобы должны обладать необходимым запасом прочности для обеспечения устойчивого положения устройства.
Устройство необходимо установить ровно без перекосов.
Не устанавливайте устройство в местах скопления выхлопных газов, загрязнений, коррозионно-активных газов, грязи и падения листьев.
Избегайте установки вблизи участков с повышенной пожаро- и взрывоопасностью.

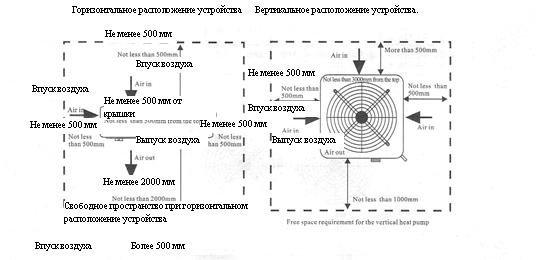

Соблюдайте зазоры -- от устройства до соседних предметов (указаны на рис. стрелками).
 |
 |
|
4.3. Бак для воды
Бак для воды необходимо устанавливать в месте с температурой воздуха не менее 0оC. Допускается установка бака вне помещения или на крыше здания (в зависимости от размеров бака или несущей способности конструкции).
Не устанавли6вайте бак в местах скопления загрязнений или коррозионно-активных газов.
4.4. Подключение трубопроводов
Спускная или перепускная водяная труба должна быть установлена рядом с дренажным каналом или отверстием для облегчения отвода воды.
В спускной водяной трубе необходимо установить напускной клапан.
Перед электромагнитным клапаном с шаговым электроприводом в трубопроводе системы необходимо установить обратный клапан для последующих проверок.
Давление в линии водоснабжения на месте установке должно быть не выше 0,6 МПа.
Металлические трубы трубопроводов должны быть выполнены из нержавеющей стали, из стали с облицовкой из пластмассы или нержавеющей стали) или же тонкостенных медных труб. При использовании пластмассовых труб (например, из материалов типа PP-R или ABS) необходимо учесть характеристики их расширения и сжатия на участке между установкой и баком для воды.
В зимних условиях вентиль подачи воды и аварийный вентиль должны быть защищены от обледенения (с учетом зимних температур в данной местности) в случае, если вероятен их выход из строя при работе зимой.
4.5. Работа в подготовительном режиме
Подготовку устройства к работе должны проводить квалифицированные технические специалисты.
Работу в подготовительном режиме можно начинать после полного осмотра системы и проверки ее соответствия техническим требованиям. Запустите тепловой насос, через 3 минуты автоматически включится компрессор. При 3-фазном электропитании следует сначала проверить правильность подключения фаз. Замерьте рабочий ток компрессора, чтобы убедиться, что система работает в штатном режиме.
Тепловой насос должен проработать в подготовительном режиме не менее трех дней.
4.6. Работа в штатном режиме
Процедура нагрева воды следующая. Устройство включается, запускается водяной насос, тестируется датчик расхода, запускается вентилятор и компрессор (при его отключении из-за низкого уровня воды электромагнитный клапан открывается для подачи воды).
ON
 |
OFF
(установка температуры воды описана в п.5 )
5. РАБОЧИЙ ПРОЦЕСС

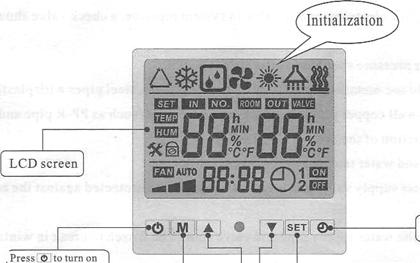

5.1. Установка пульта управления:
|
[
 |
|
|
Ofrffi
©
При подаче питания на тепловой насос на экран пульта управления выводится изображение, это подтверждает наличие подключения. Если в течение 10 секунд подключение не происходит, проверьте состояние кабеля или замените пульт управления.

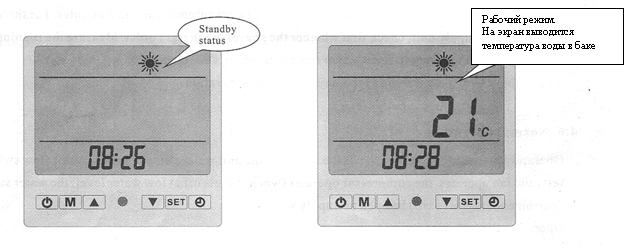

о В режиме ожидания на пульт управления выводится текущее время и режим работы
о В режиме работы на пульт управления выводится: текущее время, температура воды в баке и обозначение режима работы.
.
|
|
о Нажмите клавишу "М" для выбора режима нагрева.
Примечание: Доступен только режим обогрева, прочие режимы недоступны для выбора.
5.3. Проверка рабочих параметров

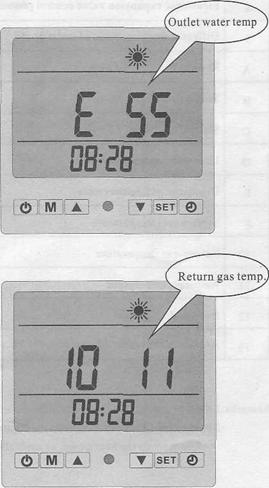

о Нажмите клавишу ▲ или ▼ в режиме ожидания или работы, при этом на пульт управления будут по очереди выводиться значения параметров с первого по тринадцатый. (Подробности в таблице на следующей странице.)
о После этого примерно через 5 секунд дисплей вернется в режим ожидания или текущий режим работы.
|
|
|
|
5.4. Таблица рабочих параметров (Табл.1)
Модели:
WWBC-2.5H-B/P WWBC-3.8H-B/P WWBC-5.6H-B/P WWBC-7.8H-B/P WWBC-9.5H-B/P
Параметр | Описание | Диапазон | По умолчанию | Примечание |
0 | Зарезервировано | 1-30 °C | 15 °C | Настраивается специалистами |
1 | Заданная температура воды в баке | 10-60 °C | 10-60 °C | Настраивается |
2 | Цикл оттаивания | 30-90мин. | 45мин. | Настраивается специалистами |
3 | Температура начала оттаивания | 0-30 °C | -70°C | Настраивается специалистами |
4 | Температура конца оттаивания | 2-30°C | 13 °C | Настраивается специалистами |
5 | Продолжительность цикла оттаивания | l-12 мин. | 8 мин. | Настраивается специалистами |
6 | Зарезервировано | 1-2 | 2 | Зарезервировано |
7 | Восстановление памяти после сбоя по питанию | 0-1 | 1 (чтение из памяти) | Настраивается специалистами |
8 | Электронное управление расширительным клапаном (ручное/автоматическое) | 0-1 | 1 (автоматически) | Настраивается специалистами |
9 | Режим работы водяного насоса | 0-1 | 1 | Настраивается специалистами |
A | Зарезервировано | 0-1 | 0 | Зарезервировано |
B | Настройка контрольного значения перегрева | -F-F | 2 | Настраивается специалистами |
C | Ручное управление расширительным клапаном | 0-50 | 35 | Настраивается специалистами |
D | Температура воды на входе | -9-90 °C | Результат измерений | |
E | Температура нагнетаемого газа | -9-90 °C | Результат измерений | |
F | Температура змеевика (водяного теплообменника) | -9-90°C | Результат измерений | |
10 | Температура газа возврата | -9-90 °C | Результат измерений | |
11 | Температура окружающего воздуха | -9-90 °C | Результат измерений | |
12 | Зарезервировано | -9-90 °C | Результат измерений | |
13 | Текущее число шагов электропривода расширительного клапана | 0-50 | Результат измерений |
Примечания: 1. Выпускаются различные модели -- подключаемые по отдельности или спаренные.
|
