Тепловой насос для нагрева воды (стр. 5 )

Модели:

WWBC-13.5H-A WWBC-I3.5H-A-S WWBC-13.5H-B WWBC-13.SH-B-S WWBC-I9.5H-B-S WWBC-19.5H-A-S WWBC-39.5H-A-S

Защитная система/ Неисправность	Пульт управления	Индикация ошибки	Диагностика	Устранение
Режим ожидания		OFF
Режим работы		ON
Отказ датчика температуры воды на входе	PP1	1 вспышка и пауза	Короткое замыкание или обрыв цепи датчика температуры.	Проверьте состояние датчика температуры или замените на соответствующий датчик.
Отказ датчика температуры нагнетаемого газа	PP2	2 вспышки и пауза
Отказ датчика температуры змеевика	PP3	3 вспышки и пауза
Отказ датчика температуры газа возврата	PP4	4 вспышки и пауза
Отказ температуры датчика окружающего воздуха	PP5	5 вспышек и пауза
Резерв	PP6	11 вспышек и пауза	Отказ датчика температуры или недостаточный объем хладагента.	Замените датчик температуры или заправьте систему.
Защита от обледенения	PP7	OFF	Низкая температура окружающей среды или воды на входе.	Не требуется
Повышенное рабочее давление	EEI	6 вспышек и пауза	1. Недостаточный объем хладагента в системе. 2. Попадание жидкого хладагента в компрессор. 3. Отказ расширительного клапана.	1. Удалите излишек хладагента. 2. Отрегулируйте расширительный клапан с электронным управлением, убедитесь, что датчик клапана надежно соединен с трубкой возрата газа. 3. Проверьте расширительный клапан и замените его в случае необходимости.
Пониженное рабочее давление	EE2	7 вспышек и пауза	1. Проверьте фильтр-осушитель на отсутствие засорения. 2. Отказ терморегулирующего вентиля. 3. Недостаточное количество хладагента.	1. Проверьте, отремонтируйте или замените фильтр. 2. Проверьте расширительный клапан и замените его в случае необходимости. 3. Заправьте систему хладагентом.
Резерв	EE3	8 вспышек и пауза		Проверьте расширительный клапан и замените его в случае необходимости.
Защита от неправильного подключения фазовых проводов	EE4	9 вспышек и пауза	Неправильное подключение или отсутствие напряжения на одной из фаз	Проверьте порядок подключения фазовых проводов.
Резерв	EE5	10 вспышек и пауза
Ошибка подключения	EE8		Подключение печатной платы к пульту управления	Проверьте подключение, замените неисправные узлы.
Оттаивание		Постоянные вспышки

7. ЭЛЕКТРИЧЕСКАЯ СХЕМА

4-ходовой клапан

Терморегулирующий вентиль

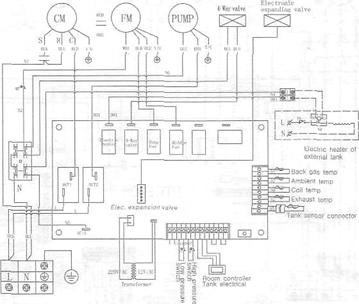

WWBC-2.5H-B/P WWBC-3.8H-B/P WWBC-5.6H-B/P WWBC-7.8H-B/P WWBC-9.5H-B/P

Пульт управления в помещении   Трансформатор   Перепускной клапан   Температура газа возврата Температура окружающего воздуха Температура змеевика Температура отработавшего газа Датчик температуры в баке   Нагревательный элемент в баке   Насос

Вентилятор

4-ходовой клапан

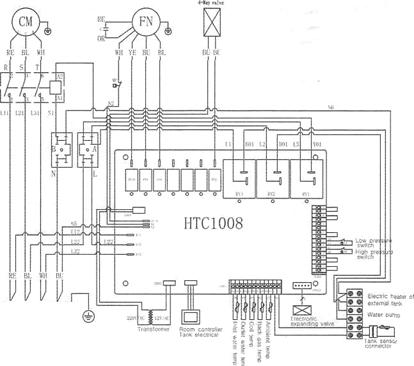

WWBC-13.5H-B WWBC-13.5H-A

Датчик пониженного давления Датчик повышенного давления   Датчик температуры в баке   Пульт управления в помещении   Трансформатор   Водяной насос   Компрессор   Нагреватель   Насос   Нагреватель

КMl 25S/D

Питание

Примечания: модели WWBC2.5H-B/P, WWBC-3.8H-B/P, WWBC-5.6H-B/P, WWBC-7.8H-B/P, WWBC-9.5H-B/P оснащены встроенным водяным насосом, на остальных моделях предусмотрен разъем на печатной плате для подключения насоса (слаботочный разъем без подвода питания).

4-ходовой клапан

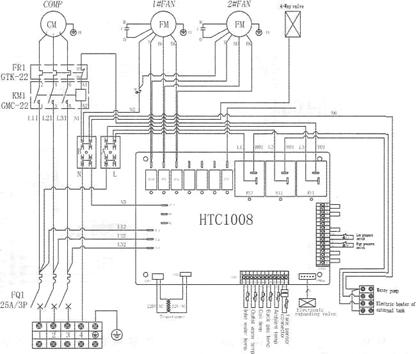

WWBC-13.5H-A-S WWBC-13.5H-B-S WWBC-19.5H-A-S

Трансформатор   Пульт управления в помещении   Датчик температуры в баке   Датчик пониженного давления Датчик повышенного давления   Нагреватель   Водяной насос

$	0	$
A	K	('	N	w
S		©

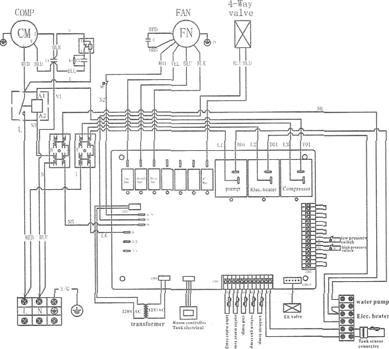

WWBC-39.5H-A-S

Трансформатор

Датчик пониженного давления Датчик повышенного давления

Вентилятор

Вентилятор

4-ходовой клапан

Электрический перепускной клапан

Нагреватель

Водяной насос

AC380V/50Hz

9.  Обслуживание

Нагреватель на основе теплового насоса - устройство с высокой степенью автоматизации, требующее периодической проверки во время эксплуатации. При своевременном обслуживании надежность и ресурс устройства возрастают многократно.

1. Водяной фильтр, установленный снаружи устройства, нуждается в периодической чистке для обеспечения снабжения устройства чистой водой, так как при закупоривании фильтра возможен выход устройства из строя.

2. При эксплуатации и обслуживании устройства заказчику следует обратить внимание на то, что

все защитное оборудование прошло калибровку в заводских условиях, изменять его настройки без разрешения запрещено.

3. Регулярно проверяйте подключение проводов питания к разъемам и исправность электрооборудования. Неисправные узлы нуждаются в своевременной замене.

4. Регулярно проверяйте водоснабжение, состояние аварийного клапана в баке и регулятора уровня жидкости, а также работоспособность прокачных клапанов. В случае попадания воздуха в систему эффективность циркуляции воды в контуре, нагревательная способность устройства и надежность его работы снижаются.

5. Проверьте работоспособность водяного насоса и вентилей на трубопроводах, убедитесь в отсутствии утечек.

6. Пространство вокруг устройства необходимо содержать в чистоте и обеспечивать достаточную вентиляцию. Регулярно (раз в 1-2 месяца) очищайте поверхность теплообменника для обеспечения эффективного теплообмена.

7. Регулярно проверяйте работоспособность всех узлов устройства. Регулярно проверяйте отсутствие маслянистых отложений в местах соединения трубопроводов и напускном клапане, что свидетельствует об отсутствии утечек хладагента.

8. Не оставляйте/ вблизи устройства предметы, перекрывающие отверстие для выпуска воздуха. Пространство вокруг устройства должно быть сухим, в нем необходимо обеспечивать достаточную вентиляцию.

9. Если устройство не используется в течение длительного времени, слейте воду из трубопроводов, отключите питание, накройте устройство защитным экраном, а перед его запуском тщательно проверьте состояние всей системы.

10. При наличии неполадок, устранение которых невозможно силами заказчика, свяжитесь с местным отделом обслуживания нашей компании, чтобы мы могли направить квалифицированных специалистов для устранения неисправности.

11. Для очистки конденсора основного устройства мы рекомендуем использовать 15% раствор фосфорной кислоты при температуре 50-60 оС. Запустите цикл очистки на 3 часа, после чего трижды промойте устройство проточной водой. (Для чистки трубопровода рекомендуется предусмотреть тройник, один из выходов которого перекрывается шелковой заглушкой) для подключения труб во время чистки. Для очистки конденсора не допускается использовать коррозионноактивный растворитель.

12. Бак для воды нуждается в периодической очистке от накипи (обычно раз в 2 месяца в зависимости от качества воды на месте установки).
