Тепловой насос для нагрева воды (стр. 1 )

Тепловой насос для НАГРЕВА ВОДЫ

Руководство по установке и эксплуатации

Содержание

1. О нашей продукции......................................................................................................... 1

2. Принцип работы............................................................................................................... 2

3. Технические характеристики......................................................................................... 3

4. Установка.......................................................................................................................... 4

4.1.  Габаритные размеры....................................................................................................... 5

4.2.  Свободное пространство, необходимое для установки................................................ 6

4.3.  Бак для воды.................................................................................................................... 6

4.4.  Подключение трубопроводов......................................................................................... 7

4.5.  Работа в подготовительном режиме.............................................................................. 7

4.6.  Работа в штатном режиме.............................................................................................. 7

5. Рабочий процесс................................................................................................................ 8

5.1.  Установка пульта управления........................................................................................ 8

5.2.  Выбор режима работы.................................................................................................... :9

5.3.  Проверка рабочих параметров....................................................................................... 9

5.4.  Описание рабочих параметров (Табл.1)........................................................................ 10

5.5.  Описание рабочих параметров (Табл.2)........................................................................ 11

5.6.  Установка значений параметров.................................................................................... 12

5.7.  Установка текущего времени......................................................................................... 12

5.8.  Установка таймера включения/выключения.................................................................. 12

5.9.  Сброс таймера включения/выключения......................................................................... 12

6.  Коды ошибок и их описание.......................................................................................

7.  Электрическая схема....................................................................................................

8.

Обслуживание.................................................................................................................. 17

Нашим клиентам

1. Уважаемые клиенты, внимательно прочитайте данную инструкцию перед установкой изделия. Это поможет избежать повреждений насоса, получения операторами травм, нанесения материального ущерба.

2. По мере развития технологий в изделие будут также вноситься изменения, поэтому мы предлагаем вам следить за последними модификациями.

3. Для получения более полной информации свяжитесь с вашим региональным дистрибьютором.

4. Обратите внимание

4.1. Перед установкой теплового насоса проверьте характеристики питания на месте установки и сравните их с требуемыми для работы изделия. Подробные сведения приведены на табличке или в разделе "Технические характеристики" данного руководства.

4.2. Обязательно установите устройства для защиты от сбоев питания в соответствии с действующими местными требованиями.

4.3. Обязательно подключите изделие к заземлению. Не допускается использование устройства без надежного заземления, а также подключение заземления к нейтральному проводу или водопроводным трубам.

4.4. Электрическая схема приведена в данном руководстве.

4.5. В целях безопасности не пытайтесь самостоятельно ремонтировать тепловой насос.

4.6 Горячая вода с температурой выше 52˚ может вызвать ожоги. Поэтому допускается работа устройства только при условии что горячая вода смешивается в баке с холодной.

4.7. Не допускается вставлять посторонние предметы в тепловой насос. Они могут задеть вентилятор и вызвать его повреждение или несчастный случай (особенно в присутствии детей).

4.8. Не используйте тепловой насос без решетки или обшивки так это может привести к несчастным случаям или неправильной работе изделия.

4.9. При попадании воды в устройство немедленно свяжитесь с местным дистрибьютором.

Повторный запуск изделия возможен только после его осмотра квалифицированными техническими специалистами.

4.10. Лицам, не имеющим соответствующей квалификации, запрещено вмешиваться в настройку переключателей, клапанов и блоков управления изделием.

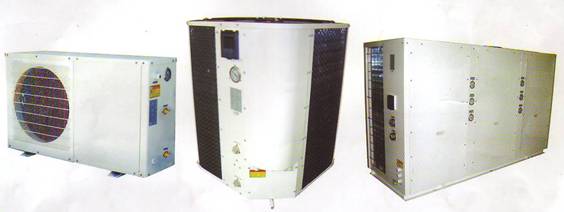

1 О НАШЕЙ ПРОДУКЦИИ

Безопасность и надежность

Подогреватель воды на основе теплового насоса это оборудование для душевой, которое использует электроэнергию, но не в целях нагрева. Вследствие этого вода в душе не имеет контакта с электрооборудованием, за счет чего повышается безопасность эксплуатации. Подогреватель является безопасным и надежным источником снабжения горячей водой, при его использовании не возникает таких угроз для здоровья и безопасности, как поражение электрическим током, интоксикация, возгорание, опасность взрыва, которые не исключены при работе электрических и газовых подогревателей воды.

Высокая эффективность и сбережение электроэнергии

Подогреватель воды на основе теплового насоса способен получать большое количество свободной тепловой энергии из воздуха. При этом он расходует электроэнергию, необходимую только для сжатия воздуха компрессором и энергию солнечного излучения. Потребление электроэнергии у него в четыре раза ниже, чем у обычного электрического подогревателя при подготовке равного объема горячей воды. Таким образом, значительно сокращаются затраты потребителей.

Экологичность и защита окружающей среды

Подогреватель воды на основе теплового насоса использует экологически чистую энергию трех видов – энергию солнечного излучения, теплоту из воздуха и электричество. Это исключает загрязнение окружающей среды, возникающее при использовании минерального топлива, например, нефти, угля и газа. При работе подогревателя не происходит выделения каких-либо вредных газов, так что потребитель может принимать душ в замкнутом пространстве, не беспокоясь о собственной безопасности.

Круглосуточное использование

При круглосуточном использовании подогреватель воды на основе теплового насоса не подвержен влиянию таких неблагоприятных погодных условий, как дождь и облачность. Он может компенсировать недостаток солнечной энергии, которая подвержена значительному влиянию погодных условий, что препятствует круглосуточному обеспечению горячей водой в течение года. Подогреватель также оснащен высокоточной системой контроля температуры воды для поддержания постоянной температуры воды в душевой.

Длительный срок службы и высокая износостойкость

Основные узлы подогревателя воды на основе теплового насоса, например компрессор и четырехходовой клапан, являются высококачественными изделиями мировых производителей. Корпус подогревателя выполнен из листовой стали с устойчивым к коррозии покрытием большой толщины, что обеспечивает высокое качество и длительный срок службы -- более десяти лет. Это намного превышает срок службы подогревателей воды других типов.

Простая установка

Подогреватель воды на основе теплового насоса легко устанавливается, без каких-либо ограничений по размещению. Его можно установить на крыше здания, на балконе, в гараже, на кухне, в кладовой, в подвале и прочих местах, без необходимости присмотра или наличия специального машинного отделения.

Широкий диапазон применения

Подогреватели воды на основе теплового насоса изготавливаются в различных вариантах по расходу. Они удовлетворяют всевозможным требованиям по непрерывному подаче горячей воды в целях жизнеобеспечения и производства в жилые помещения, заводы, школы, гостиницы, рестораны, больницы, салоны красоты, прачечные и бани.

2. Принцип действия

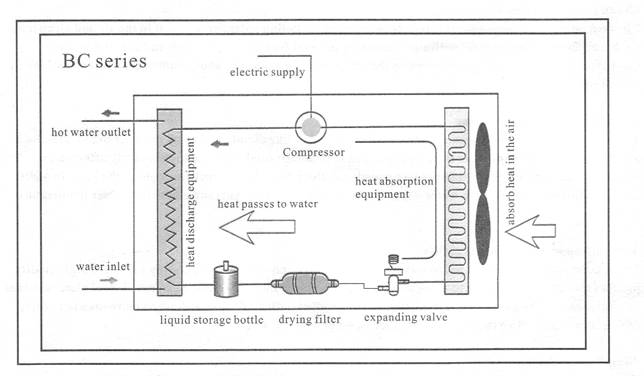

Хладагент из испарителя при низких значениях температуры и давления поступает в компрессор, где он сжимается и нагревается, после чего сжатый газ поступает в конденсор для передачи тепла воде. Здесь газ охлаждается и конденсируется, выделяется значительное количество тепла, в ходе поглощения которого повышается температура воды. Далее хладагент в виде жидкости при высоком давлении (при низкой температуре) дросселируется с понижением давления через расширительный клапан. За счет действия вентилятора перед испарителем хладагент поглощает энергию из воздуха и переходит в пар под низким давлением, после чего поступает в компрессор, и цикл нагрева воды повторяется.

Серия ВС

Электропитание



Отвод горячей воды



Подвод воды

Резервуар с хладагентом Фильтр-осушитель Расширительный клапан

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование/параметр	WWBC-2.5H-.1M>	WWBC-3.SH-B/P	WWSC-5.6H-S/P	WWBC-7.8H-B/P	WWBC-9.5H-B/P	WWBC-13.5H-A
Номинальная нагревательная способность	Вт	2500	3800	7800	7800	9500	13500
ккал/ч	2130	3250	6650	6650	8125	11500
Электропитание	V/PH/Hz	220/1/50
Потребляемая мощность	Вт	980	980	1400	2000	2600	3600
Потребляемый ток	A	4.5	4.5	6.5	9.1	12-6	16.7
Производительность нагревателя	л/ч	54	82	120	168	204	290
Заводская установка термостата	°C	55	55	55	55	55	55
Максимальная температура воды	°C	60	60	60	60	60	60
Размер соединительных штуцеров	дюйм.	Gl/2	Gl/2	Gl/2	Gl/2	G 1	G 1
Количество компрессоров		1	1	1	1	1	1
Количество вентиляторов		1	1	1	1	1	1
Мощность вентиляторов	Вт	25	25	50	50	90	150
Частота вращения вентиляторов	об/мин	850	850	850	850	850	750
Уровень шума	дБ(A)	52	52	54	54	58	58
Габаритные размеры устройства	Д	мм	960	960	1010	1110	1110	660
Ш	360	360	370	470	470	660
В	550	550	615	550	940	960
Габаритные размеры упаковки	Д	мм	1060	1060	1140	1165	1165	740
Ш	380	380	400	485	485	700
В	600	600	660	730	980	990
Масса	Нетто	кг	42	48	65	85	105	118
Брутто	50	55	72	92	110	126

Наименование/параметр	WWBC-13.51I-B	WWBC-13.51I-B-S	WWI3C-195IUJS	WWBC-13.5H-A-S	WWBOI9.5H-A-S	WWBC-39.5H-A-S
Номинальная нагревательная способность	Вт	13500	13500	19500	13500	19500	39500
ккал/ч	11500	11500	66500	16625	16625	33750
Электропитание	V/PH/Hz	220/1/50	380/3/50
Потребляемая мощность	Вт	3600	3600	4900	3600	4900	10500
Потребляемый ток	A	16.7	6.5	7.5	6.5	7.5	18.8
Производительность нагревателя	л/ч	290	290	420	290	420	850
Заводская установка термостата	°C	55	55	55	55	55	55
Максимальная температура воды	°C	60	60	60	60	60	60
Размер соединительных штуцеров	дюйм.	G 1	G 1	G1	G 1	G 1	G1.5
Количество компрессоров		1	1	1	1	1	1
Количество вентиляторов		2	2	2	1	I	2
Мощность вентиляторов	Вт	90x2	90x2	90x2	150	160	160x2
Скорость вращения вентиляторов	об/мин	850	850	850	750	800	800
Уровень шума	дБ(A)	58	58	58	58	61	63
Габаритные размеры устройства	мм	mm	1110	1110	1110	660	660	1450
	470	470	470	660	660	705
	1245	1245	1245	960	960	1260
Габаритные размеры упаковки	мм	mm	1165	1165	1165	740	740	1575
	485	485	485	700	700	780
	1290	1290	1290	990	990	1430
Масса	кг	kg	115	116	120	120	140	280
Брутто	120	123	128	128	150	337

Условия измерения	Температура воздуха	Температура воды
По сухому термометру	По влажному термометру	На входе	На выходе
7оС	6оС	30оС	35оС

2. При любых несоответствиях между данными в руководстве и на номерной табличке на насосе используйте данные на номерной табличке, как более достоверные.
