Контрольная работа (стр. 3 )

№ Варианта	Винты
ГОСТ 1491-80 d, мм	ГОСТ d, мм	ГОСТ d, мм	Толщина планки d, мм	масштаб
1,26,51,76	4	-	-	12	5:1
2,27,52,77	-	4	-	10	5:1
3,28,53,78	-	-	4	8	5:1
4,29,54,79	5	2	2	12	4:1
5,30,55,80	-	5	-	10	4:1
6,31,56,81	-	-	5	8	4:1
7,32,57,82	6	-	-	12	2,5:1
8,33,58,83	-	6	-	10	2,5:1
9,34,59,84	-	-	6	8	2,5:1
10,35,60,85	8	2	2	20	2:1
11,36,61,86	-	8	-	15	2:1
12,37,62,87	-	-	8	12	2:1
13,38,63,88	10	-	-	14	2:1
14,39,64,89	-	10	-	16	2:1
15,40,65,90	-	-	10	18	2:1
16,41,66,91	12	-	-	18	1:1
17,42,67,92	-	12	-	20	1:1
18,43,68,93	-	-	12	22	2:1
19,44,69,94	16	-	-	25	1:1
20,45,70,95	-	16	-	22	1:2
21,46,71,96	-	-	16	20	5:1
22,47,72,97	20	-	-	30	1:1
23,48,73,98	-	20	-	32	1:1
24,49,74,99	-	-	20	36	1:1
25,50,75,100	20	-	-	40	1:1
- 101	10	-	-	10	2:1

Рис. 31 Изображение болта, шпильки, гайки, шайбы по условным соотношениям

в за­висимости от d — наружного диаметра резьбы:

а — болт, б— гайка, в — шайба, г — резьба в отверстии, д — шпилька,

ввинченная в резь­бовое отверстие, е — соединение деталей шпилькой;

d, а, b задаются: d1=0,85d; длина бол­та I6 = a + b +Sm + H + K;

la = 2d; h=0,7d; H = 0,8d; D = 2d: S=1,7d; R=3/4D; Rt=d;

R3 - по построению. R2=0,05d, C = 0,15d; Sm=0,16 d; Dm=2,2d;

Dш=2,2d, dш=1,05d; длина шпильки lшп = а + Sm + Н+ К;

11 — задастся; 12 = 11+0,5d. d0 = 1,1d; K = 0,35d

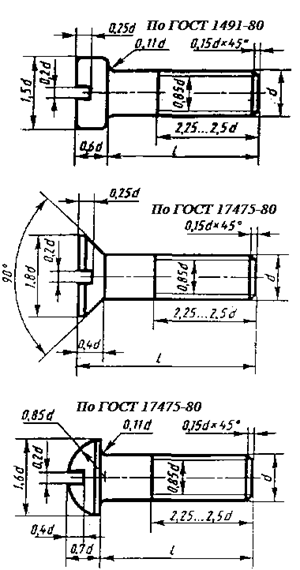

Рис 32. Размеры элементов винтов.

Рис. 33 Последовательность выполнения чертежа

винтового соединения

Рис. 34 Образец листа II – 5

ЛИСТ II-5

Содержание листа. Выполнить чертежи деталей со сборочного чертежа. Все чертежи выполняют карандашом.

Индивидуальные задачи приведены в табл. 11, где, указав сборочный чертеж (номер рисунка), с которого выполняют рабочие чертежи деталей и их номера, номер одной детали указан для ее аксонометрического изображения. Каждую деталь вычерчивают на отдельном формате, аксонометрию детали можно чертить на отдельном формате или на листе, где даны ортогональные проекции. Форматы листов выбирают самостоятельно (в соответствии с ГОС 2.301-68)с учетом количества видов детали, размеров и масштаба Деталирование т. е. выполнение чертежей деталей со сборочного чертежа, начинают с чтения сборочного чертежа. С помощью спецификации и описания следует определить, из каких деталей (и в каком количестве) состоит сборочная единица, способы соединения деталей между собой н их взаимодействие. Разбирая форму каждой детали, ориентируются на проекционную связь н штриховку детали. Найдя деталь на всех изображениях, определить количество видов, главный вид, разрезы, необходимые для ее изображения на чертеже. После этого приступают к эскизированию детали. Эскиз является подготовительной к чертежу работой и не включается в контрольное задание. Не следует копировать деталь со сборочного чертежа, так как на сборочном чертеже виды и разрезы дают представление о конструкции изделия, а на чертеже - о форме детали.

Выполняя эскиз детали, определяют, какие необходимо проставить размеры для изготовления изображенной детали. Обычно размеры для чертежей деталей снимают с контуров сборочного чертежа, так как номинальных размеров на чертеже всего несколько - это габаритные, присоединительные, установочные и некоторые другие, а нас интересуют все-размеры, необходимые для изготовления детали. В данном пособии чертежи, изготовленные типографическим способом, определенного (стандартного) масштаба не имеют.

Для того чтобы определить истинные размеры детали, необходимо выяснить, во сколько раз уменьшен (или увеличен) при печатании изображения чертеж. С этой целью находим на чертеже самый большой размер (чем больше размер, тем меньше погрешность при подсчете). Например, размер 120 при непосредственном измерении на рисунке в настоящем пособии оказался равным 52 мм. Разделив 120 на 52, получаем коэффициент уменьшения равный приблизительно 2,307. Теперь, чтобы узнать размеры, неуказанные на сборочном чертеже, надо измерять их на чертеже и полученные величины умножить на 2,307.

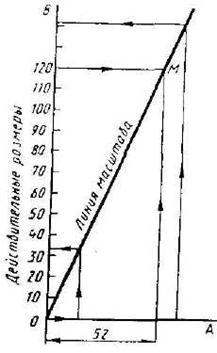

Чтобы избежать большого числа подсчетов, применяют графический метод вычисления. В этом случае вычерчивают график пропорциональной зависимости размеров действительных и на иллюстрации в книге. График вычерчивают на бумаге в клетке или на миллиметровке (рис ) следующим образом. Произвольно строят два взаимно перпендикулярных отрезка ОА и ОБ. На горизонтальном отрезке ОА от точки О откладывают циркулем-измерителем величину отрезка, взятого с чертежа, размер которого обозначен (например, 120 мм). Затем m вертикальной линии откладывают вверх от точки О действительный размер 120 мм по линейке Из полученных точек восставляют перпендикуляры до пересечения в точке М_ Проводя из точки О прямую через точку М. получим линию масштаба 1:1. С помощью линии масштаба легко находятся истинные размеры деталей без арифметических подсчетов. Для этого берут измерителем любой размер чертежа, откладывают этот размер на линии ОА от точки О, из полученной точки восставляют перпендикуляр до пересечения с наклонной ОМ. Величина этого перпендикуляра будет являться действительным размером измеряемого элемента.

График пропорциональной зависимости размеров

Размерьы. измеряемые по чертежу

Таблица 11 (к листу II-5)

№ варианта	№ рисунка	№ позиций деталей для деталирования	№ позиций детали для аксонометрии
1,11,21,31,41,51,61,71,81,91	66	1,2,3,,5,6,7,4	1
2,12,22,32,42,52,62,72,82,92	67	1,2,3,4,6,5	3
3,13.23,33,43,53.63,73,83,93	68	1,2,3,1,8,9,10	1
4,14,24,34,44,54,64,74,84,94	69	1,2.3,4,5,7	2
5,15,25,35,45.55,65,75,85.95	70	1,2,3,6,9,7,8	6
6,16,26,36,46,56,66.76,86,96	71	1,2,3,4,5,7,8,9	4
7,17,27,37,47,57,67,77,87,97	72	1.2.3.4,5,6	2

Размеры, измеренные по чертежу перечерчивают с эскиза по проставленным на эскизе размерам. Основную надпись составляют по описаниям к сборочным чертежам, приведенным в настоящем пособии. Обозначение чертежа вписывают в рамку, расположенную в верхнем левом углу (размер рамки 70 х 14). В этом случае обозначение повертывают на 180. Упрощения изображений, допускаемые на сборочном чертеже, не должны механически переноситься на чертежи деталей. Например, канавки и фаски, не изображенные на сборочном чертеже, вычерчивают по ГОСТ . На рабочих чертежах вычерчивают элементы деталей, не изображенные на сборочном чертеже: литейные н штамповочные уклоны, конусность, скругления, галтели и др.
