Навесное оборудование (стр. 3 )

Рисунок 7.4 Оборудование бульдозерное

Figure 7.4 Dozer equipment

	№ рис.	7.4
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1		Шайба	Washer	16
	0	Шайба	Washer		16
2	280927	Болт	Bolt	16
		Болт	Bolt		16
3		Масленка 1.2 ГОСТ	Oiler 1.2 GOST	2	2
4	ТМ	Заглушка	End plug	2	2
5	ТМ	Ригель	Crossbar	8
	ТМ20	Ригель	Crossbar		8
6		Шайба 16 ГОСТ6402-70	Washer 16 GOST6402-70	16	16
7	280521	Болт М16-6g´30 ГОСТ7796-70	Bolt М16-6g´30 GOST7796-70	16
		Болт М16-6g´30 ГОСТ7796-70	Bolt М16-6g´30 GOST7796-70		16
8	ТМ1	Кольцо	Ring	4
	ТМ1-20	Кольцо	Ring		4
9	ТМ	Палец	Pin	2	2
10	ТМ	Кольцо	Ring	4
	ТМ0	Кольцо	Ring		4
11	ТМ	Палец	Pin	2	2
12	ТМ	Ось	Axle	2	2
13	ТМ	Крестовина	Cross-piece	2	2
14	ТМ1	Палец	Pin	2	2
15	ТМ	Палец	Pin	2	2

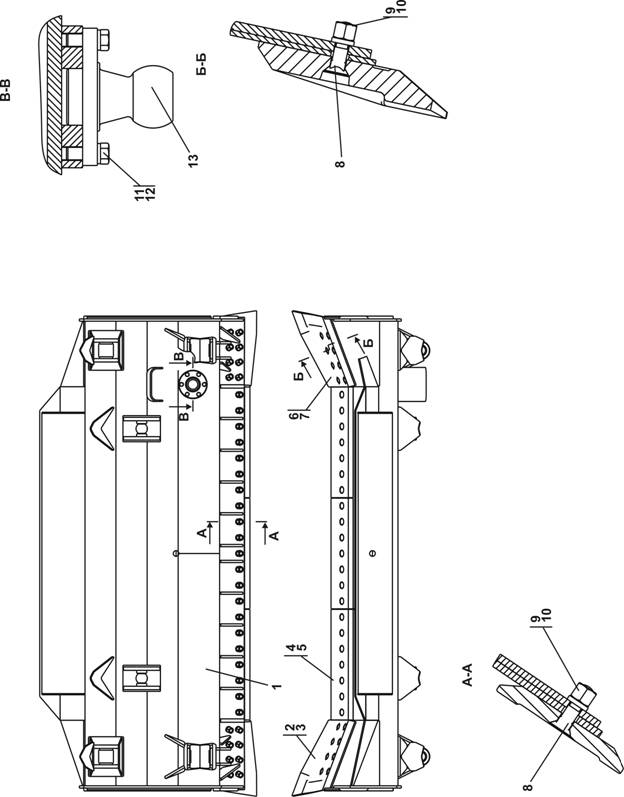

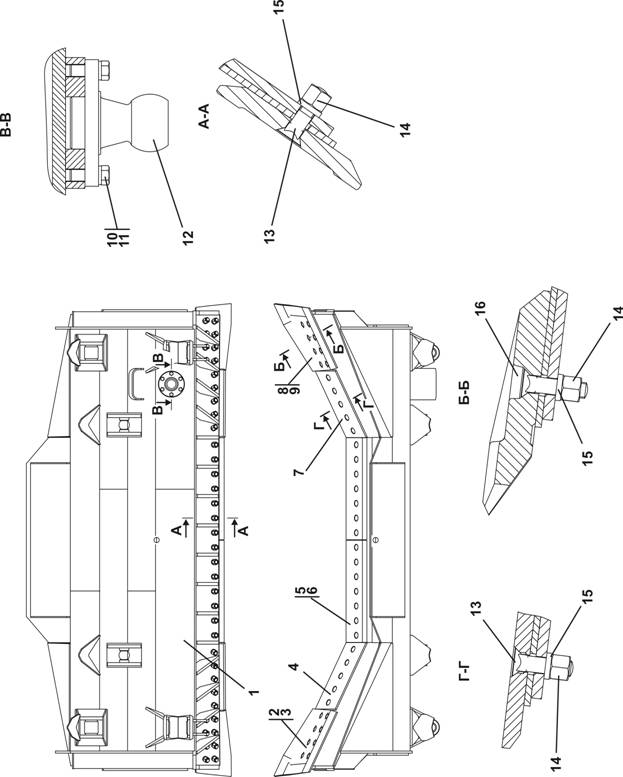

Рисунок 7.5 Отвал

Figure 7.5 Blade

СП Отвал SP Blade
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
7.5	СП (SP)	Отвал	Blade	´
	0СП(SP)	Отвал	Blade		´

	№ рис.	7.5
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	СП(SP)	Отвал	Blade	1
	20СП(SP)	Отвал	Blade		1
2		Нож угловой (взамен поз.3)	Angular cutting edge (instead of pos.3)	1
	20	Нож угловой	Angular cutting edge		1
3	02	Нож угловой (допускается замена на поз. 2)	Angular cutting edge (replacement for pos. 2 is allowed)	1
	02-20	Нож угловой	Angular cutting edge		1
4	01	Нож боковой	Side cutting edge	1
	01-20	Нож боковой	Side cutting edge		1
5	01	Нож средний (взамен поз.6)	Middle cutting edge (instead of pos. 6)	2
	01-20	Нож средний	Middle cutting edge		2
6		Нож средний (допускается замена на поз.5)	Middle cutting edge (replacement for pos. 5 is allowed)	2	2
7		Нож боковой	Side cutting edge	1
	20	Нож боковой	Side cutting edge		1
8	01	Нож угловой (взамен поз.9)	Angular cutting edge (instead of pos.9)	1
	01-20	Нож угловой	Angular cutting edge		1
9	03	Нож угловой (допускается замена на поз.8)	Angular cutting edge (replacement for pos. 8 is allowed)	1
	03-20	Нож угловой	Angular cutting edge		1
10	28 0820	Болт 3М24´2-6g´55 ГОСТ 7796-70	Bolt 3М24´2-6g´55 GOST 7796-70	6
	28 0820-20	Болт 3М24´2-6g´55 ГОСТ 7796-70	Bolt 3М24´2-6g´55 GOST 7796-70		6
11		Шайба 24 ГОСТ 6402-70	Washer 24 GOSТ 6402-70	6	6

	№ рис.	7.5
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
12	СП(SP)	Опора	Support	1
	-20СП(SP)	Опора	Support		1
13		Болт	Bolt	24
		Болт	Bolt		24
14		Гайка	Nut	40
	0	Гайка	Nut		40
15		Шайба	Washer	40
	0	Шайба	Washer		40
16		Болт	Bolt	16
	-20	Болт	Bolt		16
