Навесное оборудование (стр. 4 )

Рисунок 7.6 Отвал полусферический

Figure 7.6 Semi-spherical blade

СП Отвал полусферический SP Hemispherical blade
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
7.6	СП (SP)	Отвал	Blade	´
	20СП(SP)	Отвал	Blade		´

	№ рис.	7.6
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	СП(SP)	Отвал	Blade	1
	20СП(SP)	Отвал	Blade		1
2		Нож угловой (взамен поз.3)	Angular cutting edge (instead of pos.3)	1
	20	Нож угловой	Angular cutting edge		1
3	02	Нож угловой (допускается замена на поз.2)	Angular cutting edge (replacement for pos. 2 is allowed)	1	1
4	01	Нож средний (взамен поз.5)	Middle cutting edge (instead of pos.5)	3
	01-20	Нож средний	Middle cutting edge		3
5		Нож средний (допускается замена на поз.4)	Middle cutting edge (replacement for pos. 4 is allowed)	3
	-20	Нож средний	Middle cutting edge		3
6	01	Нож угловой (взамен поз.7)	Angular cutting edge (instead of pos.7)	1
	01-20	Нож угловой	Angular cutting edge		1
7	03	Нож угловой (допускается замена на поз.6)	Angular cutting edge (replacement for pos. 6 is allowed)	1	1
8		Болт	Bolt	37
		Болт	Bolt		37
9		Шайба	Washer	37
	0	Шайба	Washer		37
10		Гайка	Nut	37
	0	Гайка	Nut		37
11	280820	Болт3М24´2-6g´55 ГОСТ 7796-70	Bolt М24´2-6g´55 GOSТ 7796-70	6
		Болт3М24´2-6g´55 ГОСТ 7796-70	Bolt М24´2-6g´55 GOSТ 7796-70		6
12		Шайба 24Т ГОСТ6402-70	Washer 24Т GOSТ6402-70	6	6
13	СП	Опора	Support	1
	-20СП	Опора	Support		1

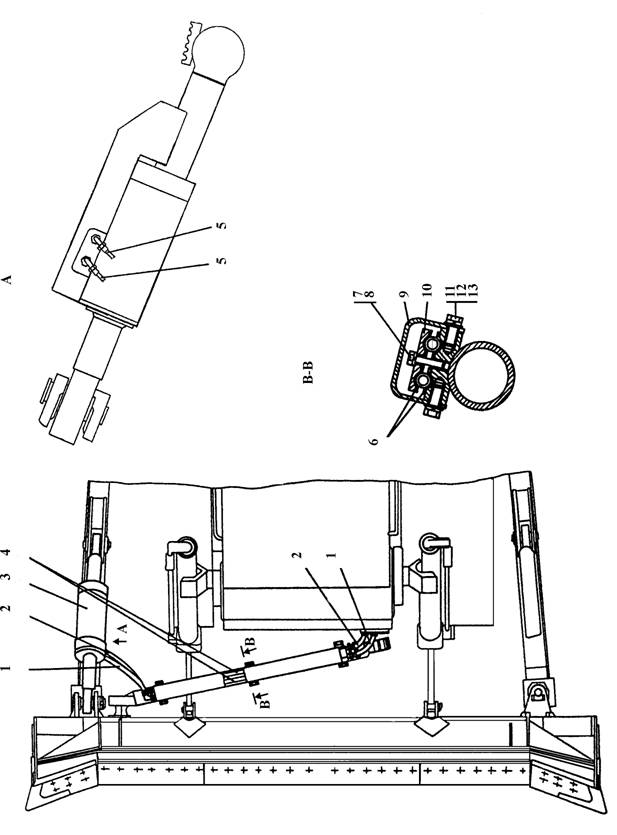

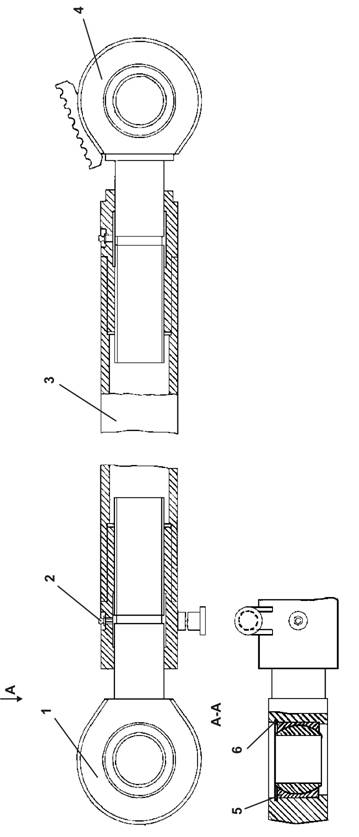

Рисунок 7.7 Раскос винтовой

Figure 7.7 Screw brace

7.5 ТМСП Раскос винтовой ТМSP Screw brace
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
7.7	ТМСП(SP)	Раскос винтовой	Screw brace	´
	ТМ-20СП -20SP	Раскос винтовой	Screw brace		´

	№ рис.	7.7
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	ТМ	Винт	Screw	1
	ТМ-20	Винт	Screw		1
2		Масленка 1,2 ГОСТ	Oiler 1.2 GOSТ	2	2
3	ТМСП(SP)	Корпус	Housing	1
	ТМ-20СП -20SP	Корпус	Housing		1
4	-01СП(SP)	Винт	Screw	1
	-01-20СП -20SP	Винт	Screw		1
5		Подшипник ШСЛ80 ГОСТ3635-78	Bearing SHSL80 GOSТ3635-78	2	2
6		Кольцо С125 ГОСТ	Ring С125 GOSТ	4
		Кольцо С125 ГОСТ	Ring С125 GOSТ		4
