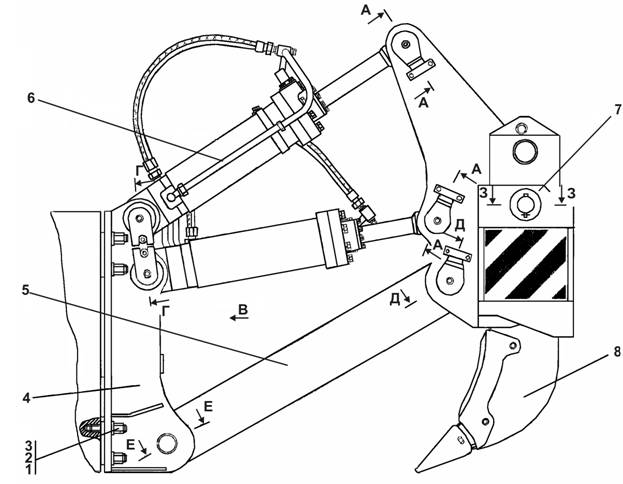

Навесное оборудование (стр. 7 )

Figure 7.11 Pilot controlled check valve

8СП Гидрозамок 08SP Pilot controlled check valve
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
7.11	08СП (SP)	Гидрозамок	Pilot controlled check valve	´
	08-20СП -20SP	Гидрозамок	Pilot controlled check valve		´

	№ рис.	7.11
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	8	Шайба защитная	Protection valve	1	1
2		Кольцо ТУ	Ring ТU	1	1
3	2	Кольцо защитное	Protection ring	1	1
4		Кольцо ТУ	Ring ТU	1	1
5	-01	Седло	Saddle	1	1
6		Шарик 5,953-40 ГОСТ3722-81	Ball 5.953-40 GOSТ3722-81	1	1
7	28 0555	Болт М16´1,5-6g´55 ГОСТ7796-70	Bolt М16´1.5-6g´55 GOSТ7796-70	4
	28 0555-20	Болт М16´1,5-6g´55 ГОСТ7796-70	Bolt М16´1.5-6g´55 GOSТ7796-70		4
8		Шайба 16 ОТ ГОСТ6402-70	Washer 16 ОТ GOSТ6402-70	4	4
9		Кольцо ТУ	Ring ТU	2	2
10		Колпачок	Cap	1
	-20	Колпачок	Cap		1
11	15	Винт регулировочный	Adjusting screw	1
	15-20	Винт регулировочный	Adjusting screw		1

	№ рис.	7.11
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
12		Контргайка	Lock nut	1
	-20	Контргайка	Lock nut		1
13	38 5350	Пружина	Spring	1
	38 5350-20	Пружина	Spring		1
14		Направляющая	Guide	1	1
15	29	Крышка	Cover	1
	29-20	Крышка	Cover		1
16	18	Пробка	Plug	1	1
17		Кольцо ТУ	Ring ТU	1	1
18		Кольцо ТУ	Ring ТU	2	2
19	44 0005	Шайба защитная	Protection washer	2	2
20		Седло	Saddle	1	1
21		Толкатель	Pusher	2	2
22		Кольцо защитное	Protection ring	2	2
23		Кольцо ТУ	Ring ТU	1	1
24		Поршень	Piston	1	1
25		Шарик 26,988-40 ГОСТ3722-81	Ball 26,988-40 GOST 3722-81	2	2
26	41	Корпус	Housing	1	1
27		Вкладыш	Insert	2	2
28	38 5582	Пружина	Spring	2	2
29	40	Штуцер ввертной	Threaded pipe union	1
	40-20	Штуцер ввертной	Threaded pipe union		1
30		Колпачок	Cap	3	3
31		Прокладка	Gasket	3
	-20	Прокладка	Gasket		3
32		Штуцер	Pipe union	2
	20	Штуцер	Pipe union		2
33		Кольцо ТУ	Ring ТU	2	2
34	37 5245	Пробка	Plug	1
	37 5245-20	Пробка	Plug		1
35		Кольцо ТУ	Ring ТU	1	1
36		Кольцо ТУ	Ring ТU	1	1
