Навесное оборудование (стр. 5 )

Рисунок 7.8 Гидросистема бульдозерного оборудования

Figure 7.8 Bulldozer equipment hydraulic system

7.6 ТМСП Гидросистема бульдозерного оборудования ТМSP Bulldozer equipment hydraulic system
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
7.8	ТМСП(SP)	Гидросистема бульдозерного оборудования	Bulldozer equipment hydraulic system	´
	ТМ-20СП -20SP	Гидросистема бульдозерного оборудования	Bulldozer equipment hydraulic system		´

	№ рис.	7.8
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	12- -13СП(SP)	Рукав высокого давления Æ16	High pressure armored hose Æ16	2
	12- -13-20СП(SP)	Рукав высокого давления Æ16	High pressure armored hose Æ16		2
2	1- -14СП(SP)	Рукав высокого давления Æ16	High pressure armored hose Æ16	2
	12- -14-20СП(SP)	Рукав высокого давления Æ16	High pressure armored hose Æ16		2
3	СП(SP)	Гидрораскос	Screw brace	1
	-20СП(SP)	Гидрораскос	Screw brace		1
4	ТМСП(SP)	Трубопровод	Pipeline	2
	ТМ-20СП -20SP	Трубопровод	Pipeline		2
5	СП(SP)	Угольник	Angle-piece	6
	0СП(SP)	Угольник	Angle-piece		6
6		Прокладка	Gasket	6
	-20	Прокладка	Gasket		6
7		Болт М16-6g´55 ГОСТ 7796-70	Bolt М16-6g´55 GOST 7796-70	3	3
8		Шайба 16.ОТ ГОСТ 6402-70	Washer 16.OT GOST 6402-70	3	3
9	ТМ	Кожух	Jacket	1
	ТМ-20	Кожух	Jacket		1
10		Планка	Strip	3
	-20	Планка	Strip		3

	№ рис.	7.8
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
11		Болт М20-6g´45 ГОСТ 7796-70	Bolt М20-6g´45 GOST 7796-70	5	5
12		Шайба 20.ОТ ГОСТ 6402-70	Washer 20.OT GOST 6402-70	5	5
13	31 0310	Шайба 20´4 ГОСТ	Washer 20´4 GOST	5
	31 0310-20	Шайба 20´4 ГОСТ	Washer 20´4 GOST		5

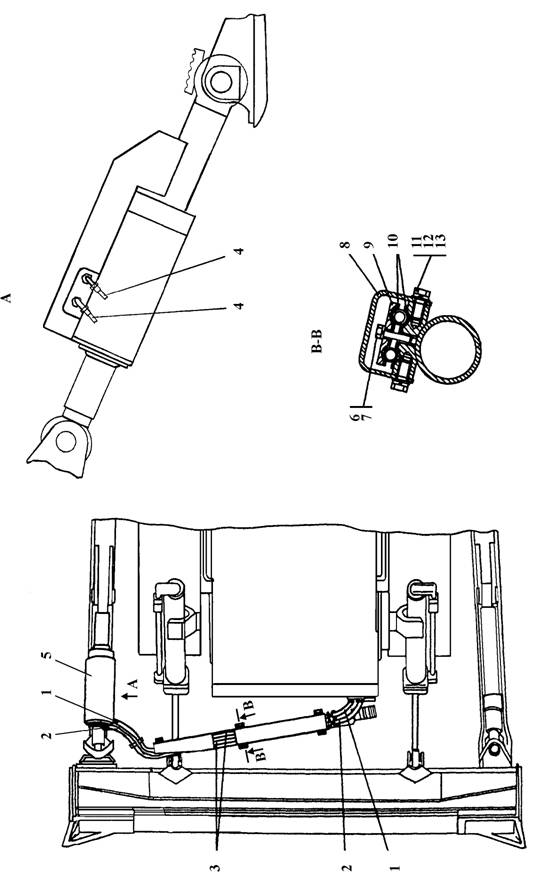

Рисунок 7.9 Гидросистема бульдозерного оборудования

Figure 7.9 Bulldozer equipment hydraulic system

СП Гидросистема бульдозерного оборудования SP Bulldozer equipment hydraulic system
№ рис. Fig. No	Обозначение Designation	Наименование Denomination	Кол-во на исполнение Q-ty per unit
УХЛ UKHL	Т
7.9	СП(SP)	Гидросистема бульдозерного оборудования	Bulldozer equipment hydraulic system	´
	-0СП(SP)	Гидросистема бульдозерного оборудования	Bulldozer equipment hydraulic system		´

	№ рис.	7.9
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
1	12- -14СП(SP)	Рукав высокого давления Æ16 армированный	High pressure armored hose Æ16	2
	12- -14-20СП(SP)	Рукав высокого давления Æ16 армированный	High pressure armored hose Æ16		2
2	12- -13СП(SP)	Рукав высокого давления Æ16 армированный	High pressure armored hose Æ16	2
	12- -13-20СП(SP)	Рукав высокого давления Æ16 армированный	High pressure armored hose Æ16		2
3	70- -04СП(SP)	Трубопровод	Pipeline	2
	70- -04-20СП(SP)	Трубопровод	Pipeline		2
4	СП(SP)	Угольник	Angle-piece	2
	0СП(SP)	Угольник	Angle-piece		2
5	СП(SP)	Гидрораскос	Hydraulic brace	1
	-20СП(SP)	Гидрораскос	Hydraulic brace		1
6		Болт М16-6g´55 ГОСТ 7796-70	Bolt М16-6g´55 GOST 7796-70	3	3
7		Шайба 16.ОТ ГОСТ 6402-70	Washer 16.OT GOST 6402-70	3	3

	№ рис.	7.9
Fig. No
№ поз. Pos. No	Обозначение Designation	Наименование Denomination	Количество на исполнение Quantity per unit
УХЛ UKHL	Т
8		Кожух	Jacket	1
	-20	Кожух	Jacket		1
9		Планка	Strip	3
	-20	Планка	Strip		3
10		Прокладка	Gasket	6
	-20	Прокладка	Gasket		6
11		Болт М20-6g´45 ГОСТ 7796-70	Bolt М20-6g´45 GOST 7796-70	5	5
12		Шайба 20.ОТ ГОСТ 6402-70	Washer 20.OT GOST 6402-70	5	5
13	31 0310	Шайба 20´4 ГОСТ	Washer 20´4 GOST	5
	31 0310-20	Шайба 20´4 ГОСТ	Washer 20´4 GOST		5

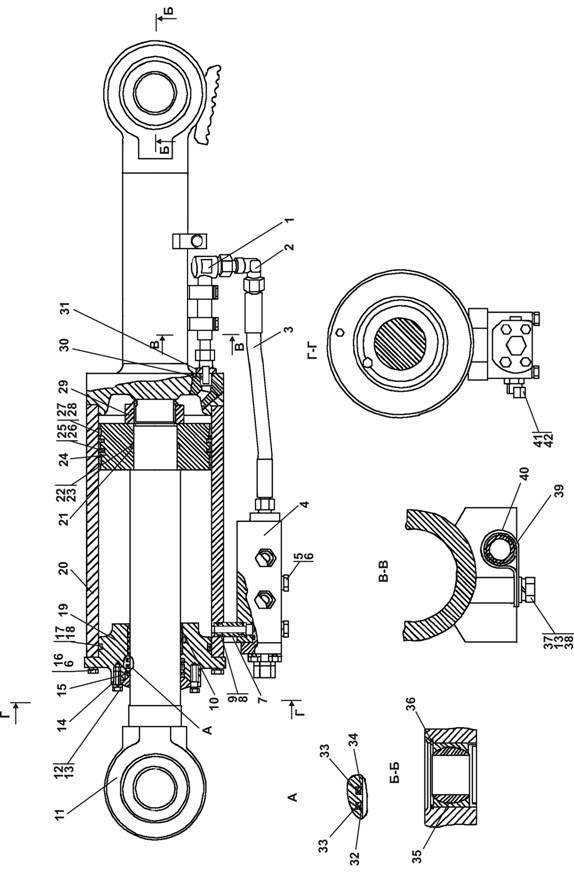

Рисунок 7.10 Гидрораскос
