Грабли колесно-пальцевые RCS 8-10-12 (стр. 2 )

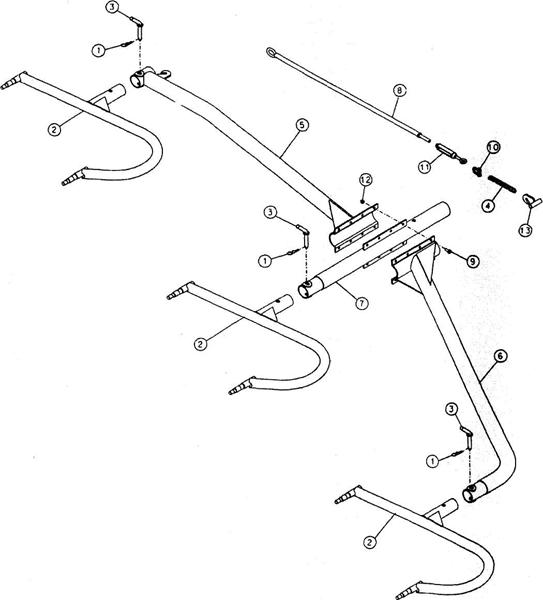

Сборка основной рамы RCS 12

Поз.	Код	Наименование	Количество
1	V40CZ008	R-образный шплинт d=4 ZINCED	03
2	P50BR015	Правая рама	03
	P50BR014	Левая рама	03
3	C70AZ002	Палец D=16L=85ZN	03
4	C45AZ003	Цепь оцинкованная 54×25×6 L=180	01
5	P50AR006	Передняя полурама	01
6	P50AR157	Задняя полурама	01
7	P50AR156	Центральная рама	01
8	P50VR006	Тяга RCS12	01
9	V10AZ016	Болт TEM10×30 UNI 5739	08
10	V50AZ002	Хомут D=8	01
11	C30AZ008	Талреп	01
12	V20CZ002	Гайка M10 DIN 980	08
13	P50ZZ070	Анкер RCS 12/P6	01

Таблица 3

Сборка гидравлической подъемной системы

Таблица 3

Сборка гидравлической подъемной системы

Поз.	Код	Наименование	Количество
1	P50BZ058	Верхняя тяга	02
2	P50BZ059	Нижняя тяга	02
3	V30AZ008	Шайба M16 UNI 6592	04
4	V10AZ057	Болт TE M 16×55 UNI 5739	04
5	V10AZ059	Болт TE M16×70 UNI 5737	02
6	V10AZ075	Болт TE M20×90 UNI 5737	02
7	V20CZ005	Гайка M16 DIN 980	04
8	V20BZ019	Самоконтрящаяся гайка M20 UNI7474 ZN	02
9	P70AZ036	Планка	01
10	V45BZ001	Фиксатор d=8 l=60	01
11	C30AZ005	Талреп 1=620	02
11	C30AZ006	Талреп L=445	02
12	C70CZ001	Втулка для пантографа	02
13	P50HZ032	Предохранительный затвор	01
14	C50BN003	Гидроцилиндр	01
15	C70BZ012	Палец	01
16	V40CZ008	Шплинт R-образный d=4	03
17	C70BZ002	Верхний палец	01
18	V30AZ014	Шайба 25×50×2.5	01

Таблица 4

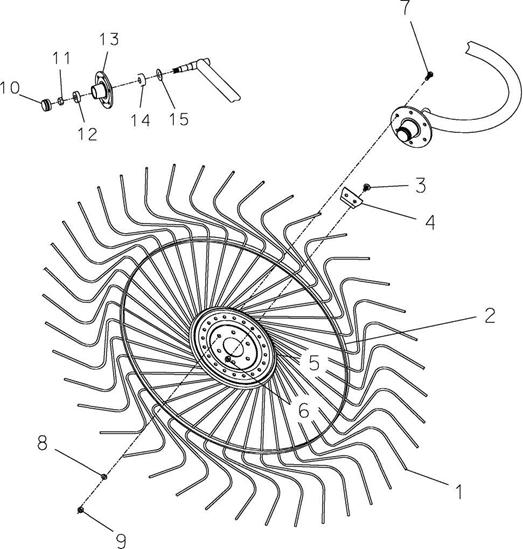

Монтаж ступицы и пальцевых колес

Поз.	Код	Наименование	Количество
1	P25AG003	Зубец tonutti прямой(в связке 40 шт.)	01
2	P50ZG074	Обод	01
3	V10BZ006	Болт M10×21 UNI 5731 ZN	20
4	S10BZ001	Кронштейн для зубцов	10
5	P70AG069	Диск	01
6	V20AZ003	Гайка 6S M10 UNI 5588	20
7	V10AZ015	Болт TE M10×25	06
8	V30AZ004	Шайба M10 UNI6592 ZN	06
9	V20AZ003	Гайка 6S M10 UNI 5588	06
10	S95AR001	Колпак	01
11	V20BZ006	Самоконтрящаяся гайка MB18 UNI7474	01
12	V60A0001	Подшипник 6204 – 2RS	01
13	S10AR004	Ступица	01
14	V60D0001	Подшипник 6205 Z	01
15	V30AZ012	Шайба M24 UNI 6592	01
	P20BG001	Правое пальцевое колесо в сборе
	P20BG002	Левое пальцевое колесо в сборе

Таблица 5
