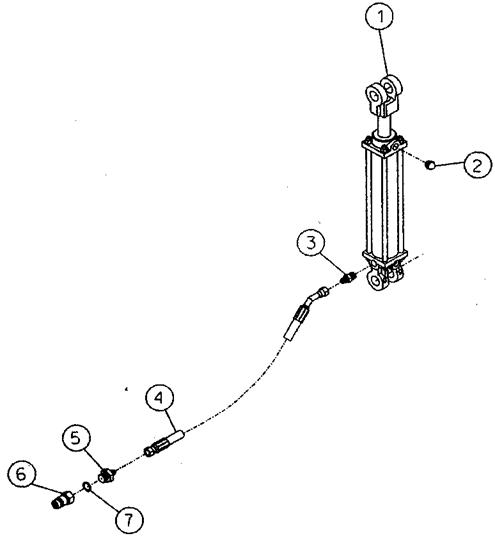

Сборка гидравлического цилиндра
Поз. | Код | Наименование | Количество |
1 | C50BN007 | Гидроцилиндр | 01 |
2 | C25L0001 | Клапан 3/8" | 01 |
3 | C25A0003 | Штуцер F3 3/8" NPTF-9/16-18 | 01 |
4 | C22A0007 | Рука высокого давления SAE100 R1 3/8" L=2800 | 01 |
5 | C25H0001 | Переходник 9/16"-18JIC M-1/2" M | 01 |
6 | C25E0001 | Быстроразъемная гидравлическая муфта 1/2" | 01 |
7 | C25F0010 | Шайба OR 1/2" | 01 |
Таблица 9
Блокировочное устройство
Поз. | Код | Наименование | Количество |
1 | P50ZZ093 | Крюк | |
2 | V70AZ002 | Стремянка M12´102´125 | |
3 | V85Z0002 | Держатель M 12 | |
4 | V20AZ005 | Гайка 6SM12 UNI 5589 | |
5 | V30AZ005 | Шайба 12 UNI 6591 | |
C1OD0022 | Блокировочное устройство в сборе |
Таблица 10

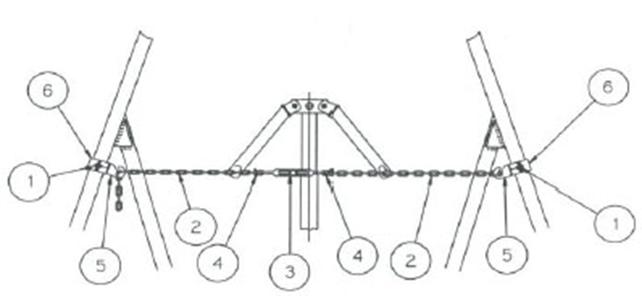

Страховочное приспособление
Поз. | Код | Наименование | Количество |
1 | V10AZ016 | Болт TE M10´30 UNI 5739 | 04 |
V20CZ002 | Гайка M10 DIN 980 | 04 | |
2 | C45AZ007 | Цепь 57´33´6 1=720 | 02 |
3 | C30AZ007 | Талреп M12 | 01 |
4 | V50AZ002 | Полузвено D=8 | 02 |
5 | P50SZ010 | Крюк | 02 |
6 | P50SZ007 | Хомут | 02 |
C10D0016 | Страховочное устройство в сборе |
|
