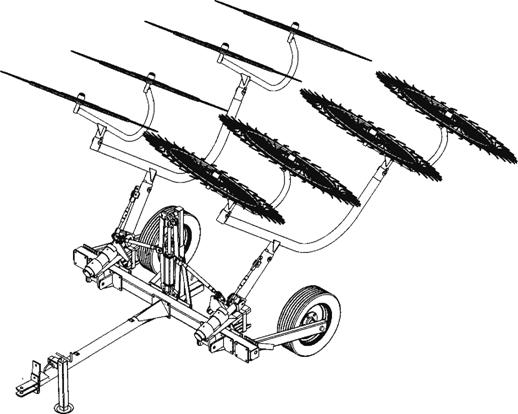

ГРАБЛИ КОЛЕСНО-ПАЛЬЦЕВЫЕ

RCS 8-10-12

КАТАЛОГ ДЕТАЛЕЙ

RCS 8-10-12 КД

______________________________________________

Пермь 2011

Таблица 1

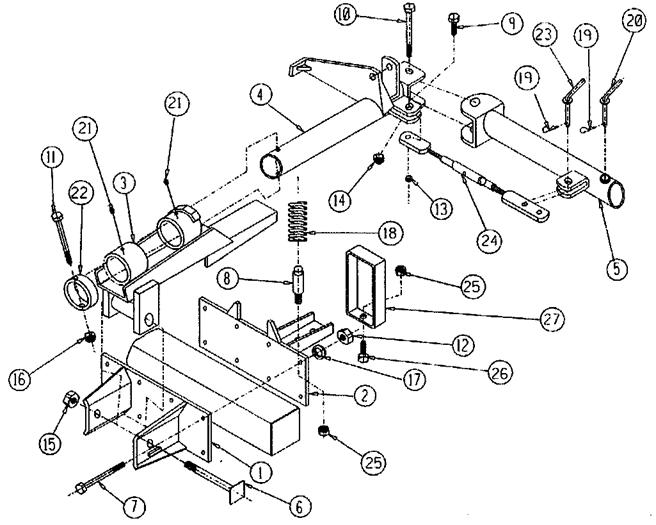

Сборка шарнирного узла подъемного устройства RCS 8-10-12

Таблица 1

Сборка шарнирного узла подъемного устройства RCS 8-10-12

Поз.	Код	Наименование	Кол-во
1	P50DR011	Передняя опорная плита	02
2	P50DR012	Задняя опорная плита	02
3	P50NR019	Суппорт	02
4	P50ZR003	Левый поворотный рычаг	01
	P50ZR002	Правый поворотный рычаг	01
5	P50ZR005	Подвижный рычаг левый	01
	P50ZR004	Подвижный рычаг правый	01
6	C70BZ006	Ось	02
7	V10AZ046	Болт TE M12×140 UNI 5737 Z	16
8	C70BZ003	Ось пружины	02
9	V10AZ057	Болт TE M 16×55 UNI 5739	02
10	V10AZ129	Болт TE M20×150 UNI 5737	02
11	V10AZ099	Болт TE M10×120 UNI 5737	02
12	V20AZ004	Гайка 6S M12 UNI 5588 ZN	16
13	V20CZ005	Гайка M16 DIN 980	02
14	V20BZ019	Самоконтрящаяся гайка M20 UNI7474 ZN	02
15	V20BZ021	Самоконтрящаяся гайка M24×2 UNI7474 Z	02
16	V20CZ002	Гайка M10 DIN 980	02
17	V30CZ004	Шайба пружинная 12 UNI1751 Z	16
18	C40AZ024	Пружина	02
19	V40CZ008	R-образный шплинт Rd=4	04
20	C70AZ003	Палец D=16 1=105 ZN	02
21	V99AZ001	Пресс-масленка 10 MB UNI 7663-A	04
22	C40AZ030	Кольцо	02
23	C70AZ001	Палец D=16 l=68	02
24	C30BZ001	Талреп	02
25	V20BZ007	Самоконтрящаяся гайка M18 UNI 7474	02
26	V10AZ066	Болт M18×50 UNI 5739	02
27	P50ZZ040	Скоба	02

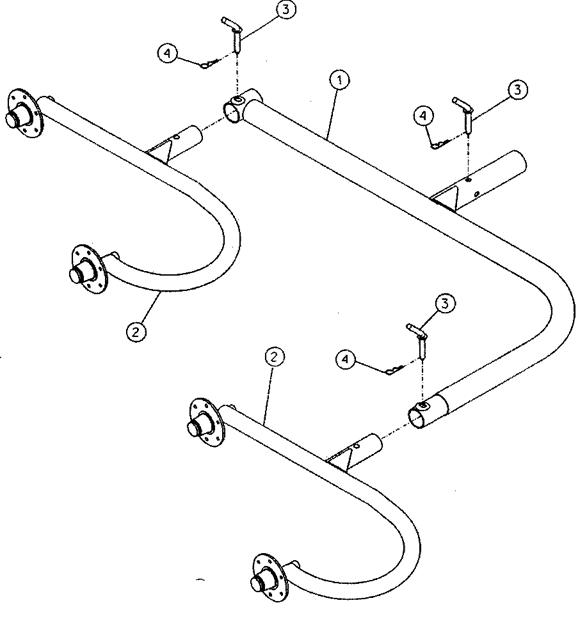

Таблица 2а

Сборка основной рамы RCS 8

Поз.	Код	Наименование	Кол-во
1	P50AR009	Основная рама на 4 диска	01
2	P50BR015	Правая рама	02
	P50BR014	Левая рама	02
3	C70AZ002	Палец D=16L=85ZN	03
4	V40CZ008	R-образный шплинт Rd=4	03

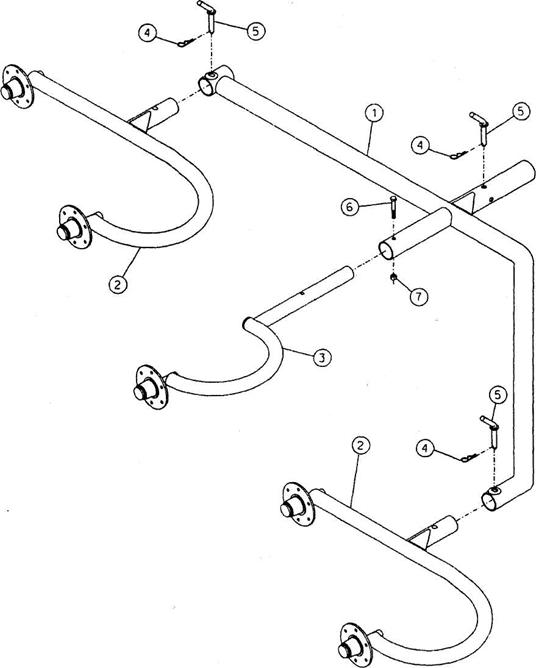

Таблица 2б

Сборка основной рамы RCS 10

Поз.	Код	Наименование	Кол-во
1	P50AR010	Основная рама на 5 дисков	01
2	P50BR015	Правая рама	02
	P50BR014	Левая рама	02
3	P50BR006	Средняя рама правая	01
	P50BR007	Средняя рама левая	01
4	V40CZ008	R-образный шплинт Rd=4	03
5	C70AZ002	Палец D=16L=85ZN	03
6	V10AZ039	Болт TE M12×80 UNI 5737	01
7	V20CZ003	Гайка M12 DIN 980	01
