Грабли колесно-пальцевые RCS 8-10-12 (стр. 3 )

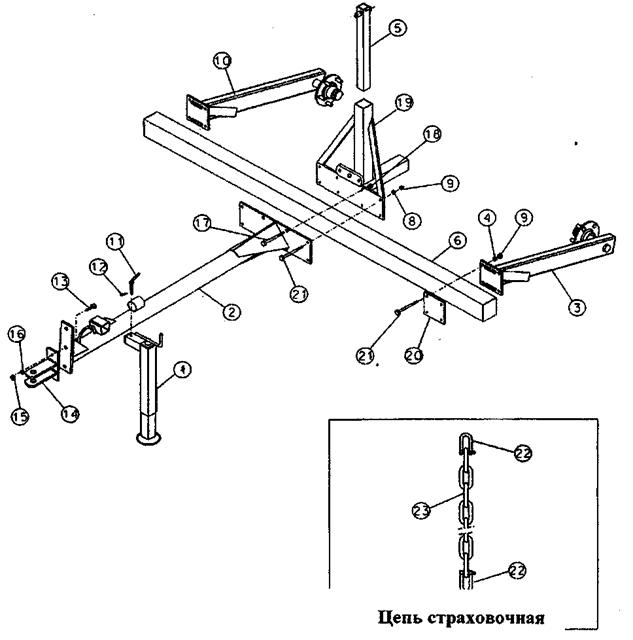

Сборка прицепного устройства

Таблица 5

Сборка прицепного устройства

Поз.	Код	Наименование	Количество
1	P50ZR006	Домкрат	01
2	P50FR060	Сница	01
3	P50DR102	Опора левого колеса	01
4	V30CZ004	Шайба пружинная 12 UNI1751 Z	08
5	P50RZ002	Направляющая цилиндра	01
6	P50AR002	Поперечный брус 1=2100 RCS8	01
	P50AR003	Поперечный брус 1=2560 RCS10	01
	P50AR001	Поперечный брус 1=3000 RCS12	01
8	V30CZ004	Шайба пружинная M12 UNI1751 Z	04
9	V20AZ004	Гайка 6S M12 UNI 5588 ZN	12
10	P50DR101	Опора правого колеса	01
11	C70BZ001	Палец D. 12	01
12	V40CZ006	Шплинт R-образный D=2.5	01
13	V10AZ054	Болт TE M16×40 UNI 5739	02
14	P50HR001	Серьга	01
15	V20AZ007	Гайка 6S M16 UNI 5588	02
16	V30CZ006	Шайба пружинная 16 UNI 1 751 ZN	02
17	V10AZ051	Болт TE M14×140 UNI 5737	04
18	V20CZ004	Болт M14 DIN 980 Z	04
19	P50DR014	Опора стойки и цилиндра	01
20	P70AZ032	Пластина	02
21	V10AZ046	Болт TE M12x140 UNI 5737 Z	12
22	V50AZ002	Полузвено D=8 Z	03
23	C45AZ007	Цепь 57×33×6 1=720 Z	02

Таблица 6

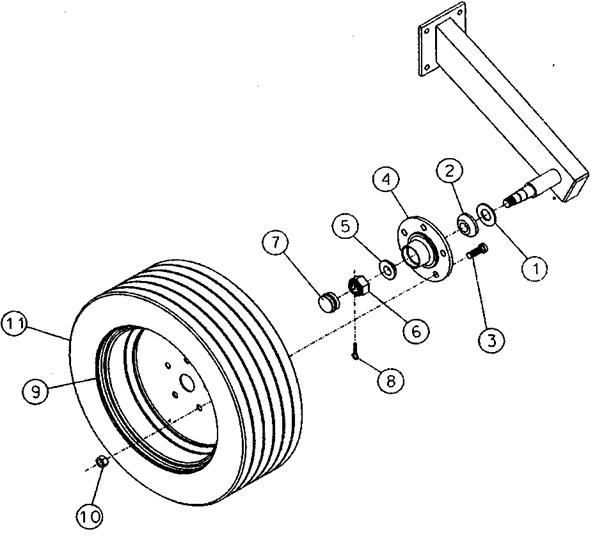

Сборка колес

Поз.	Код	Наименование	Количество
1	V30A0015	Уплотнительная шайба	01
2	V60B0002	Подшипник	01
3	V10A0121	Болт М16х45	05
4	S10AR001	Ступица	01
5	V60B0001	Подшипник	01
6	V20B0024	Гайка	01
7	S95A0002	Колпак	01
8	V40C0011	Шплинт d=4,6 1=30	01
9	С60В0007	Обод 175.70x14"	01
10	V20BZ025	Гайка М16	05
11	C60AG004	Колесо 175.70x14	01

Таблица 7

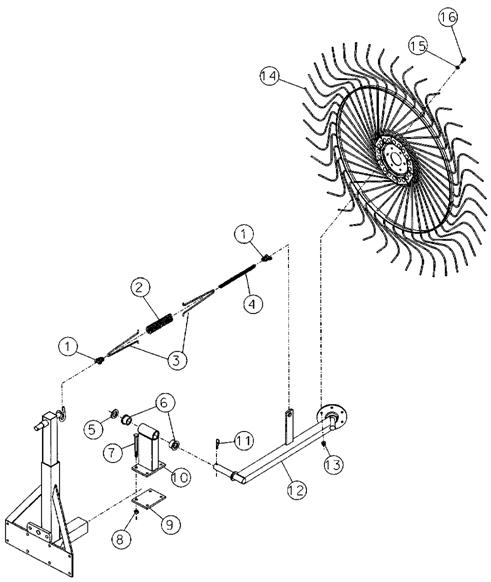

Сборка центрального пальцевого колеса

Поз.	Код	Наименование	Количество
1	V50AZ001	полузвено 1/4"	02
2	C40AZ003	пружина	01
3	C40AZ033	скоба	02
4	C45AZ001	цепь 23x10,7x4,5 1=506	01
5	V30BZ007	шайба стальная 32.2x53x5	01
6	V85A0001	Капроновая втулка	02
7	V10AZ043	болтМ12х110	04
8	V20AZ004	гайка М12	04
9	P70AZ045	пластина с 4 отверстиями	01
10	P50SR003	опора держателя диска	01
11	V40CZ009	шплинт R-образный	01
12	P50BR027	держатель диска	01
13	V20AZ003	гайка М10	06
14	P20BG001	диск в сборе правый	01
15	V30AZ004	шайба 10	06
16	V10AZ015	болт Ml0x25	06

Таблица 8
