Подшипники качения (стр. 7 )

│" 500 " 630 " │ +1500 │ -1500 │ +2000 │ -2000 │

│" 630 " 800 " │ +1500 │ -1500 │ +2000 │ -2000 │

│" 800 " 1000 " │ +2000 │ -2000 │ - │ - │

└─────────────────────┴──────────┴───────────┴─────────┴─────────┘

7.3. Упорный борт наружного кольца радиальных и радиально-упорных подшипников

Допуски диаметра упорного борта радиальных шариковых и роликовых, радиально-упорных шариковых и конических роликовых подшипников приведены в таблице 35.

Таблица 35

Допуски наружного диаметра упорного борта

Допуски в микрометрах

┌─────────────────────┬──────────────────────────────────────────┐

│ D, мм │ Дельта, мкм │

│ 1 │ D1s │

│ ├──────────────────────┬───────────────────┤

│ │ фиксирующий │ нефиксирующий │

│ │ упорный борт │ упорный борт │

│ ├──────────┬───────────┼─────────┬─────────┤

│ │ верхн. │ нижн. │ верхн. │ нижн. │

├─────────────────────┼──────────┼───────────┼─────────┼─────────┤

│ До 6 включ. │ 0 │ -36 │ +220 │ -36 │

│Св. 6 " 10 " │ 0 │ -36 │ +220 │ -36 │

│" 10 " 18 " │ 0 │ -43 │ +270 │ -43 │

│" 18 " 30 " │ 0 │ -52 │ +330 │ -52 │

│" 30 " 50 " │ 0 │ -62 │ +390 │ -62 │

│ │ │ │ │ │

│" 50 " 80 " │ 0 │ -74 │ +460 │ -74 │

│" 80 " 120 " │ 0 │ -87 │ +540 │ -87 │

│" 120 " 180 " │ 0 │ -100 │ +630 │ -100 │

│" 180 " 250 " │ 0 │ -115 │ +720 │ -115 │

│" 250 " 315 " │ 0 │ -130 │ +810 │ -130 │

│ │ │ │ │ │

│" 315 " 400 " │ 0 │ -140 │ +890 │ -140 │

│" 400 " 500 " │ 0 │ -155 │ +970 │ -155 │

│" 500 " 630 " │ 0 │ -175 │ +1100 │ -175 │

│" 630 " 800 " │ 0 │ -200 │ +1250 │ -200 │

│ │ │ │ │ │

│" 800 " 1000 " │ 0 │ -230 │ +1400 │ -230 │

│" 1000 " 1250 " │ 0 │ -260 │ +1650 │ -260 │

│" 1250 " 1600 " │ 0 │ -310 │ +1950 │ -310 │

│" 1600 " 2000 " │ 0 │ -370 │ +2300 │ -370 │

│" 2000 " 2500 " │ 0 │ -440 │ +2800 │ -440 │

└─────────────────────┴──────────┴───────────┴─────────┴─────────┘

7.4. Конические отверстия, конусность 1:12 и 1:30 (см. рисунки 4 и 5)

Рисунок 4. Номинальное коническое отверстие

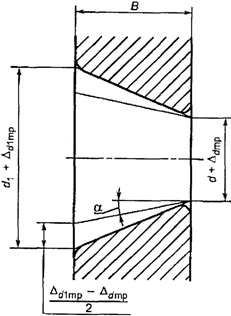

Рисунок 5. Коническое отверстие

со средними диаметрами и их отклонениями

7.4.1. Для конусности 1:12

Половина угла конуса :

= 2°23'9,4" = 2,38594° = 0,041643 рад.

Наибольший теоретический диаметр отверстия вычисляют по формуле

.

Для конусности 1:30

Половина угла конуса :

= 0°57'17,4" = 0,95484° = 0,016665 рад.

Наибольший теоретический диаметр отверстия вычисляют по формуле

.

Допуски конического отверстия состоят из:

- допуска среднего диаметра , заданного предельными отклонениями среднего диаметра наименьшего теоретического отверстия;

- допуска угла конуса , заданного разностью предельных отклонений средних диаметров наименьшего и наибольшего отверстий;

- допуска непостоянства диаметра , заданного максимальным значением, относящимся к отверстию в любой радиальной плоскости отверстия.

7.4.2. Значения допусков , , приведены в таблицах

Таблица 36

Коническое отверстие, конусность 1:12,

нормальный класс точности

Допуски в микрометрах

┌─────────────────────┬─────────────┬──────────────────────┬──────────────┐

│ d, мм │ Дельта │Дельта - Дельта │V <1>, <2>,│

│ │ dmp │ d1mp dmp│ dsp │

│ ├──────┬──────┼───────────┬──────────┤ не более │

│ │верхн.│нижн. │ верхн. │ нижн. │ │

├─────────────────────┼──────┼──────┼───────────┼──────────┼──────────────┤

│ До 10 включ. │ +22 │ 0 │ +15 │ 0 │ 9 │

│Св. 10 " 18 " │ +27 │ 0 │ +18 │ 0 │ 11 │

│" 18 " 30 " │ +33 │ 0 │ +21 │ 0 │ 13 │

│ │ │ │ │ │ │

│" 30 " 50 " │ +39 │ 0 │ +25 │ 0 │ 16 │

│" 50 " 80 " │ +46 │ 0 │ +30 │ 0 │ 19 │

│" 80 " 120 " │ +54 │ 0 │ +35 │ 0 │ 22 │

│ │ │ │ │ │ │

│Св. 120 до 180 включ.│ +63 │ 0 │ +40 │ 0 │ 40 │

│" 180 " 250 " │ +72 │ 0 │ +46 │ 0 │ 46 │

│" 250 " 315 " │ +81 │ 0 │ +52 │ 0 │ 52 │

│ │ │ │ │ │ │

│" 315 " 400 " │ +89 │ 0 │ +57 │ 0 │ 57 │

│" 400 " 500 " │ +97 │ 0 │ +63 │ 0 │ 63 │

│" 500 " 630 " │ +110 │ 0 │ +70 │ 0 │ 70 │

│ │ │ │ │ │ │

│" 630 " 800 " │ +125 │ 0 │ +80 │ 0 │ - │

│" 800 " 1000 " │ +140 │ 0 │ +90 │ 0 │ - │

│" 1000 " 1250 " │ +165 │ 0 │ +105 │ 0 │ - │

│ │ │ │ │ │ │

│" 1250 " 1600 " │ +195 │ 0 │ +125 │ 0 │ - │

├─────────────────────┴──────┴──────┴───────────┴──────────┴──────────────┤

│ <1> Действительны в любой единичной радиальной плоскости отверстия. │

│ <2> Недействительны для серий диаметров 0 и 8. │

└─────────────────────────────────────────────────────────────────────────┘

Таблица 37

Коническое отверстие, конусность 1:12, класс точности 6

Допуски в микрометрах

┌────────────────────┬──────────────┬──────────────────────┬──────────────┐

│ d, мм │ Дельта │Дельта - Дельта │V <1>, <2>,│

│ │ dmp │ d1mp dmp│ dsp │

│ ├───────┬──────┼───────────┬──────────┤ не более │

│ │ верхн.│нижн. │ верхн. │ нижн. │ │

├────────────────────┼───────┼──────┼───────────┼──────────┼──────────────┤

│ До 10 включ. │ +15 │ 0 │ +9 │ 0 │ 9 │

│Св. 10 " 18 " │ +18 │ 0 │ +11 │ 0 │ 11 │

│" 18 " 30 " │ +21 │ 0 │ +13 │ 0 │ 13 │

│ │ │ │ │ │ │

│" 30 " 50 " │ +25 │ 0 │ +16 │ 0 │ 16 │

│" 50 " 80 " │ +30 │ 0 │ +19 │ 0 │ 19 │

│" 80 " 120 " │ +35 │ 0 │ +22 │ 0 │ 25 │

│ │ │ │ │ │ │

│" 120 " 180 " │ +40 │ 0 │ +25 │ 0 │ 31 │

│" 180 " 250 " │ +46 │ 0 │ +29 │ 0 │ 38 │

│" 250 " 315 " │ +52 │ 0 │ +32 │ 0 │ 44 │

│ │ │ │ │ │ │

│" 315 " 400 " │ +57 │ 0 │ +36 │ 0 │ 50 │

│" 400 " 500 " │ +63 │ 0 │ +40 │ 0 │ 56 │

│" 500 " 630 " │ +70 │ 0 │ +43 │ 0 │ - │

├────────────────────┴───────┴──────┴───────────┴──────────┴──────────────┤

│ <1> Действительны в любой единичной радиальной плоскости отверстия. │

│ <2> Недействительны для серий диаметров 0 и 8. │

└─────────────────────────────────────────────────────────────────────────┘

Таблица 38

Коническое отверстие, конусность 1:12, класс точности 5

Допуски в микрометрах

┌──────────────────────┬────────────┬──────────────────────┬──────────────┐

│ │ Дельта │Дельта - Дельта │V <1>, <2>,│

│ d, мм │ dmp │ d1mp dmp│ dsp │

│ ├──────┬─────┼───────────┬──────────┤ не более │

│ │верхн.│нижн.│ верхн. │ нижн. │ │

├──────────────────────┼──────┼─────┼───────────┼──────────┼──────────────┤

│ До 10 включ. │ +9 │ 0 │ +6 │ 0 │ 9 │

│Св. 10 " 18 " │ +11 │ 0 │ +8 │ 0 │ 11 │

│" 18 " 30 " │ +13 │ 0 │ +9 │ 0 │ 13 │

│ │ │ │ │ │ │

│" 30 " 50 " │ +16 │ 0 │ +11 │ 0 │ 16 │

│" 50 " 80 " │ +19 │ 0 │ +13 │ 0 │ 19 │

│" 80 " 120 " │ +22 │ 0 │ +15 │ 0 │ 22 │

│ │ │ │ │ │ │

│Св. 120 до 180 включ. │ +25 │ 0 │ +18 │ 0 │ 25 │

│" 180 " 250 " │ +29 │ 0 │ +20 │ 0 │ 29 │

│" 250 " 315 " │ +32 │ 0 │ +23 │ 0 │ 32 │

│ │ │ │ │ │ │

│" 315 " 400 " │ +36 │ 0 │ +25 │ 0 │ 36 │

│" 400 " 500 " │ +40 │ 0 │ +27 │ 0 │ - │

├──────────────────────┴──────┴─────┴───────────┴──────────┴──────────────┤

│ <1> Действительны в любой единичной радиальной плоскости отверстия. │

│ <2> Недействительны для серий диаметров 0 и 8. │

└─────────────────────────────────────────────────────────────────────────┘

Таблица 39

Коническое отверстие, конусность 1:12, класс точности 4

Допуски в микрометрах

┌────────────────────┬─────────────┬───────────────────────┬──────────────┐

│ d, мм │ Дельта │Дельта - Дельта │V <1>, <2>,│

│ │ dmp │ d1mp dmp │ dsp │

│ ├───────┬─────┼───────────┬───────────┤ не более │

│ │верхн. │нижн.│ верхн. │ нижн. │ │

├────────────────────┼───────┼─────┼───────────┼───────────┼──────────────┤

│От 18 до 30 включ. │ +9 │ 0 │ +4 │ 0 │ 4 │

│Св. 30 " 50 " │ +11 │ 0 │ +6 │ 0 │ 6 │

│" 50 " 80 " │ +13 │ 0 │ +6 │ 0 │ 6 │

│ │ │ │ │ │ │

│" 80 " 120 " │ +15 │ 0 │ +8 │ 0 │ 8 │

│" 120 " 180 " │ +18 │ 0 │ +8 │ 0 │ 8 │

│" 180 " 250 " │ +20 │ 0 │ +10 │ 0 │ 10 │

│ │ │ │ │ │ │

│" 250 " 315 " │ +32 │ 0 │ +12 │ 0 │ 12 │

│" 315 " 400 " │ +36 │ 0 │ +12 │ 0 │ 12 │

│" 400 " 500 " │ +40 │ 0 │ +14 │ 0 │ - │

├────────────────────┴───────┴─────┴───────────┴───────────┴──────────────┤

│ <1> Действительны в любой единичной радиальной плоскости отверстия. │

│ <2> Недействительны для серий диаметров 0 и 8. │

└─────────────────────────────────────────────────────────────────────────┘

Таблица 40

Коническое отверстие, конусность 1:12, класс точности 2

Допуски в микрометрах

┌────────────────────┬─────────────┬───────────────────────┬──────────────┐

│ │ Дельта │Дельта - Дельта │V <1>, <2>,│

│ d, мм │ dmp │ d1mp dmp │ dsp │

│ ├───────┬─────┼───────────┬───────────┤ не более │

│ │верхн. │нижн.│ верхн. │ нижн. │ │

├────────────────────┼───────┼─────┼───────────┼───────────┼──────────────┤

│От 18 до 30 включ. │ +6 │ 0 │ +2 │ 0 │ 2 │

│Св. 30 " 50 " │ +7 │ 0 │ +3 │ 0 │ 3 │

│" 50 " 80 " │ +8 │ 0 │ +3 │ 0 │ 3 │

│ │ │ │ │ │ │

│" 80 " 120 " │ +10 │ 0 │ +4 │ 0 │ 4 │

│" 120 " 180 " │ +12 │ 0 │ +4 │ 0 │ 4 │

│" 180 " 250 " │ +14 │ 0 │ +5 │ 0 │ 5 │

├────────────────────┴───────┴─────┴───────────┴───────────┴──────────────┤

│ <1> Действительны в любой единичной радиальной плоскости отверстия. │

│ <2> Недействительны для серий диаметров 0 и 8. │

└─────────────────────────────────────────────────────────────────────────┘

Таблица 41

Коническое отверстие, конусность 1:30,

нормальный класс точности

Допуски в микрометрах

┌────────────────────┬─────────────┬───────────────────────┬──────────────┐

│ d, мм │ Дельта │Дельта - Дельта │V <1>, <2>,│

│ │ dmp │ d1mp dmp │ dsp │

│ ├───────┬─────┼───────────┬───────────┤ не более │

│ │верхн. │нижн.│ верхн. │ нижн. │ │

├────────────────────┼───────┼─────┼───────────┼───────────┼──────────────┤

│ До 50 включ. │ +15 │ 0 │ +30 │ 0 │ 19 │

│Св. 50 " 80 " │ +15 │ 0 │ +30 │ 0 │ 19 │

│" 80 " 120 " │ +20 │ 0 │ +35 │ 0 │ 22 │

│" 120 " 180 " │ +25 │ 0 │ +40 │ 0 │ 40 │

│ │ │ │ │ │ │

│" 180 " 250 " │ +30 │ 0 │ +46 │ 0 │ 46 │

│" 250 " 315 " │ +35 │ 0 │ +52 │ 0 │ 52 │

│" 315 " 400 " │ +40 │ 0 │ +57 │ 0 │ 57 │

│" 400 " 500 " │ +45 │ 0 │ +63 │ 0 │ 63 │

│" 500 " 630 " │ +50 │ 0 │ +70 │ 0 │ 70 │

├────────────────────┴───────┴─────┴───────────┴───────────┴──────────────┤

│ <1> Действительны в любой единичной радиальной плоскости отверстия. │

│ <2> Недействительны для серий диаметров 0 и 8. │

└─────────────────────────────────────────────────────────────────────────┘

7.5. Упорные и упорно-радиальные одинарные и двойные подшипники

7.5.1. Нормальный класс точности (см. таблицы 42 и 43)

Таблица 42

Тугое и среднее кольца, высота подшипника

Допуски в микрометрах

┌────────────────────┬────────────┬──────────┬──┬────────────┬────────────┐

│ d, d, мм │Дельта, │ V, │S │ Дельта │ Дельта │

│ 2 │ dmp │ dsp │ i│ Ts │ T1s │

│ │ │ │ │ │ │

│ │Дельта │ V │ │ │ │

│ │ d2mp │ d2sp │ │ │ │

│ ├──────┬─────┼──────────┴──┼──────┬─────┼──────┬─────┤

│ │верхн.│нижн.│ не более │верхн.│нижн.│верхн.│нижн.│

├────────────────────┼──────┼─────┼──────────┬──┼──────┼─────┼──────┼─────┤

│ До 18 включ.│ 0 │-8 │ 6 │10│ +20 │-250 │ +150 │-400 │

│Св. 18 " 30 " │ 0 │-10 │ 8 │10│ +20 │-250 │ +150 │-400 │

│" 30 " 50 " │ 0 │-12 │ 9 │10│ +20 │-250 │ +150 │-400 │

│ │ │ │ │ │ │ │ │ │

│" 50 " 80 " │ 0 │-15 │ 11 │10│ +20 │-300 │ +150 │-500 │

│" 80 " 120 " │ 0 │-20 │ 15 │15│ +25 │-300 │ +200 │-500 │

│" 120 " 180 " │ 0 │-25 │ 19 │15│ +25 │-400 │ +200 │-600 │

│ │ │ │ │ │ │ │ │ │

│" 180 " 250 " │ 0 │-30 │ 23 │20│ +30 │-400 │ +250 │-600 │

│" 250 " 315 " │ 0 │-35 │ 26 │25│ +40 │-400 │ - │ - │

│" 315 " 400 " │ 0 │-40 │ 30 │30│ +40 │-500 │ - │ - │
