Группа компаний “Элекрощит”-ТМ-Самара производит окраску отечественного и импортного оцинкованного рулонного металла (для облицовок) на английской линии “Redman” по технологии “койл-коутинг” с использованием эмалей и пластизолей фирм “BASF Coating” (Германия), “BACKER” (Швеция), “TEKNOS STEEL” (Финляндия).
Для облицовки может быть использована европейская оцинкованная сталь, окрашенная пуралом, пластизолем. Цинковое покрытие не менее 275 г/м2.
Полиэстер (PE) – покрытие (25 мкм) с глянцевой поверхностью для крыш и стен, подходящее для любых климатических условий. Основа покрытия – полиэфирная краска, обладающая хорошей стойкостью цвета. Материал обладает высоким уровнем гибкости и формуемости.
Пластизоль (PVC) – наиболее толстое покрытие (200 мкм) на основе ПВХ (поливинилхлорида). Одно из самых устойчивых и к механическим повреждениям, и к “агрессии” природы, и к “грубостям” монтажников. Выбирая пластизоль для использования в жарких регионах, ориентируйтесь на светлые цвета. Они лучше отражают свет, меньше нагреваются и выгорают.
Пурал (PUR)– покрытие толщиной 50 мкм на основе полиуретана. Этот материал не боится больших суточных перепадов температуры, низких и высоких температур (до 120°С). Обладает высокой коррозионной устойчивостью и цветостойкостью. Царапается меньше полиэстера, однако по сравнению с пластизолем, пурал менее устойчив к пластическому деформированию. Гнуть листы с таким покрытием надо осторожнее.
Дополнительно на поверхность облицовки наносится защитная пленка, обеспечивающая сохранность покрытия при транспортировании и монтаже.
9.5 Для склеивания облицовок с утеплителем применяется клей фирмы Huntsman (Голландия), обеспечивающий надежное соединение и гарантирующий выполнение показателей несущей способности панелей, приведенных в таблицах 7-14. Допускается применение других клеев с аналогичными характеристиками.
10 Несущая способность панелей

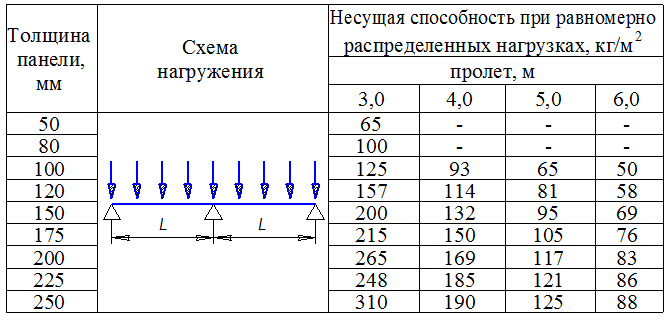

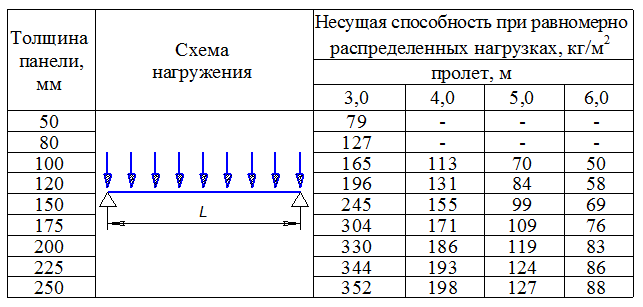

10.1 Нагрузки на стеновые панели с утеплителем из минваты при схеме нагружения – статически определимая однопролетная балка или статически неопределимая двухпролетная балка. Данные приведены в таблицах 8, 9.
Таблица 8
Таблица 9
Примечание:
1. Толщина панелей в таблицах приравнена к толщине утеплителя.
2. Толщина металлических облицовок принята 0,6 мм.
3. Ширина опор должна быть:
- для однопролетной балки – не менее 40 мм
- для неразрезной двухпролетной балки – внешних опор не менее 40 мм, а внутренних - не менее 70 мм.
4. При определении предельного прогиба учтена разность температур наружной и внутренней металлической обшивки DТ=55°С.
5. Допускаемый прогиб принят L/100 пролета.

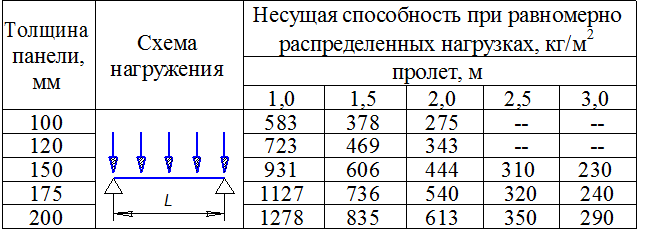

10.5 Нагрузки на кровельные панели с утеплителем из минваты при схеме нагружения - статически определимая однопролетная балка или статически неопределимая двухпролетная балка. Данные приведены в таблицах 10, 11.
Таблица 10
Таблица 11
Примечание:
1. Толщина панелей в таблицах приравнена к толщине утеплителя.
2. Толщина металлических облицовок принята 0,6 мм.
3. Ширина опор должна быть:
- для однопролетной балки – не менее 60 мм
- для неразрезной двухпролетной балки – внешних опор не менее 40 мм, а внутренних - не менее 80 мм.
4. При расчете несущей способности учтена собственная масса панели и сосредоточенная нагрузка величиной 100 кгс в середине пролета.
5. Допускаемый прогиб принят L/200 пролета.
10.6 Низкая по сравнению с традиционными строительными материалами масса панелей облегчает работу, делает простым и удобным монтаж. Это качество снижает стоимость строительства и позволяет значительно сократить сроки возведения объектов.
В таблице 12 приведены массы панелей с облицовками толщиной 0,6/0,6 мм.
Таблица 12
Тип панели | Масса 1 п. м. панелей при толщине (по утеплителю) Н, мм | |||||||||
50 | 60 | 80 | 100 | 120 | 150 | 175 | 200 | 225 | 250 | |
Тип 1, Тип 2 | 16,16 | 17,16 | 19,16 | 21,16 | 23,16 | 26,16 | 28,66 | 31,16 | 33,66 | 36,16 |
Тип 3 | - | - | 19,41 | 21,47 | 23,53 | 26,62 | - | - | - | - |
Тип 4, Тип 5 | 19,06 | 20,30 | 22,66 | 25,06 | 27,46 | 30,96 | 33,96 | 36,96 | 39,96 | 42,86 |
Тип 6 | 18,58 | 19,73 | 22,03 | 24,33 | 26,63 | 30,08 | 32,95 | 35,83 | 38,70 | 41,58 |
Тип 7 | - | - | 20,10 | 22,10 | 24,10 | 27,10 | - | 32,10 | - | - |
Тип 8 | - | - | 20,37 | 22,37 | 24,37 | 27,37 | - | 32,37 | - | - |
Тип 9 | 16,56 | - | 19,56 | 21,56 | 23,56 | 26,56 | - | 31,56 | - | - |
Тип 10 | 18,76 | - | 22,23 | 24,53 | 26,83 | 30,28 | - | 36,03 | - | - |
В таблице 13 приведены значения необходимой минимальной толщины стеновых и кровельных сэндвич панелей из расчета среднего значения сопротивления теплопередаче.
Таблица 13
Тип помещения | Стены | Кровля | Градусо-сутки | Стены | Кровля | Градусо-сутки | ||||
R0тр м2х0С/Вт | Толщина, мм | R0тр м2х0С/Вт | Толщина, мм | R0тр м2х0С/Вт | Толщина, мм | R0тр м2х0С/Вт | Толщина, мм | |||
Самара | Нижний Новгород | |||||||||
1 | 3,05 | 150 | 4,56 | 250 | 4710 | 3,11 | 150 | 4,65 | 250 | 4900 |
2 | 2,60 | 120 | 3,48 | 175 | 2,67 | 150 | 3,56 | 175 | ||
3 | 1,94 | 100 | 2,68 | 150 | 1,98 | 100 | 2,72 | 150 | ||
Волгоград | Омск | |||||||||
1 | 2,76 | 150 | 4,15 | 200 | 3900 | 3,50 | 175 | 5,20 | - | 6000 |
2 | 2,36 | 120 | 3,16 | 175 | 3,00 | 150 | 4,00 | 200 | ||
3 | 1,78 | 100 | 2,47 | 120 | 2,20 | 120 | 3,00 | 150 | ||
Воронеж | Ростов-на-Дону | |||||||||
1 | 2,90 | 150 | 4,35 | 250 | 4300 | 2,55 | 120 | 3,85 | 200 | 3300 |
2 | 2,49 | 120 | 3,32 | 175 | 2,12 | 100 | 2,92 | 150 | ||
3 | 1,86 | 100 | 2,57 | 150 | 1,66 | 80 | 2,32 | 120 | ||
Екатеринбург | Санкт-Петербург | |||||||||
1 | 3,38 | 175 | 5,00 | 250 | 5600 | 2,94 | 150 | 4,40 | 250 | 4400 |
2 | 2,88 | 150 | 3,84 | 200 | 2,52 | 120 | 3,16 | 175 | ||
3 | 2,12 | 100 | 2,90 | 150 | 1,88 | 100 | 2,60 | 150 | ||
Казань | Саратов | |||||||||
1 | 3,22 | 175 | 4,80 | 250 | 5200 | 3,01 | 150 | 4,50 | 250 | 4600 |
2 | 2,76 | 150 | 3,68 | 200 | 2,58 | 120 | 3,44 | 175 | ||
3 | 2,04 | 100 | 2,80 | 150 | 1,92 | 100 | 2,65 | 150 | ||
Краснодар | Сыктывкар | |||||||||
1 | 2,27 | 120 | 3,45 | 175 | 2400 | 3,46 | 175 | 5,15 | 250 | 5900 |
2 | 1,80 | 100 | 2,60 | 150 | 2,97 | 150 | 3,96 | 200 | ||
3 | 1,50 | 80 | 2,12 | 100 | 2,18 | 120 | 2,98 | 150 | ||
Красноярск | Тюмень | |||||||||
1 | 3,46 | 175 | 5,15 | 250 | 5900 | 3,38 | 175 | 5,00 | 250 | 5600 |
2 | 2,97 | 150 | 3,96 | 200 | 2,88 | 150 | 3,84 | 200 | ||
3 | 2,18 | 120 | 2,98 | 150 | 2,12 | 100 | 2,90 | 150 | ||
Москва | Ульяновск | |||||||||
1 | 3,01 | 150 | 4,50 | 250 | 4600 | 3,15 | 150 | 4,70 | 250 | 5000 |
2 | 2,58 | 120 | 3,44 | 175 | 2,70 | 150 | 3,60 | 200 | ||
3 | 1,92 | 100 | 2,65 | 150 | 2,00 | 100 | 2,75 | 150 | ||
Мурманск | Челябинск | |||||||||
1 | 3,50 | 175 | 5,20 | - | 6000 | 3,32 | 175 | 4,95 | 250 | 5500 |
2 | 3,00 | 150 | 4,00 | 200 | 2,85 | 150 | 3,80 | 200 | ||
3 | 2,20 | 120 | 3,00 | 150 | 2,10 | 120 | 2,87 | 150 | ||
1. Жилые, лечебно-профилактические и детские учреждения, школы, интернаты; | ||||||||||
2. Общественные, кроме указанных выше, административные и бытовые, за исключением помещений с влажным или мокрым режимом; | ||||||||||
3. Производственные с сухим и нормальным режимами. | ||||||||||
11 Упаковка и разгрузка панелей
|
