11.1 Заводская упаковка панелей, в случае соблюдения соответствующих требований настоящих инструкций, исключает повреждение панелей в процессе погрузо-разгрузочных работ и транспортировки. Кроме того, защитно-декоративное покрытие облицовок панелей дополнительно защищено полиэтиленовой пленкой, которая должна быть удалена после их монтажа, но не позднее 12 месяцев со дня изготовления панелей.
11.2 Разгрузку панелей производить с помощью специальных приспособлений, исключающих воздействие грузовых строп на боковые кромки панелей в соответствии с рисунками 8, 9, 10.
Допускается разгружать только по одному пакету панелей.
Рисунок 8 – Схема строповки пакетов панелей длиной не более 6000 мм
Рисунок 9 – Схема строповки пакетов панелей длиной от 6000 мм до 8000 мм
Рисунок 10 – Схема строповки пакетов панелей длиной более 8000 мм
12 Хранение пакетов панелей, складирование
13.1 Условия хранения панелей должны соответствовать условиям 5 по ГОСТ 15150, т. е. пакеты панелей следует хранить в закрытых помещениях, исключающих прямое воздействие атмосферных осадков на панели.
Во время промежуточного хранения на открытом воздухе панели необходимо защищать от воздействия солнца, атмосферных осадков и пыли пологом, обеспечивающим эффективное проветривание хранящихся панелей.
13.2 Пакеты панелей должны храниться уложенными в один или несколько ярусов, суммарная высота которых должна быть не более 2,4 м. Нижний пакет панелей должен быть уложен на деревянные подкладки толщиной не менее 10 см, расположенные с шагом не более 1 метра и обеспечивающие небольшой уклон пакетов панелей при их складировании для самостека конденсата.
При хранении панелей, упакованных в ящики, высота ярусов не ограничивается.
Допускается размещение транспортируемых и хранимых пакетов панелей в два и более яруса при условии, что масса 1 кв. м. всех панелей, расположенных над нижней панелью, не превышает среднее значение несущей способности 1 кв. м. панели.
На рисунке 11 приведена схема складирования пакетов панелей.
Рисунок 11 – Схема складирования пакетов панелей
13 Оформление претензий
13.1 Потребитель, получив пакеты панелей, должен проверить их
сохранность еще до разгрузки транспортного средства и распаковывания.
При наличии повреждений упаковки панелей или самих панелей,
следует сразу же зафиксировать имеющиеся повреждения в сопроводительной документации и сообщить об этом поставщику (изготовителю) изделия. По возможности – поврежденные места сфотографировать.
13.2 В случае некомплектной поставки панелей, следует также сообщить поставщику (изготовителю).
13.3 Претензии потребителя о поврежденных изделиях или упаковке должны быть направлены поставщику не позднее 7 дней со дня получения груза.
Запоздалые претензии поставщиком не рассматриваются.
14 Требования к монтажу
14.1 Перед началом монтажа стен здания из панелей следует проверить точность установки несущей конструкции (горизонтальность, параллельность), что является условием для качественного исполнения работ.
Внимание! Стеновые панели можно использовать в гражданском и промышленном строительстве в качестве наружных стен, перегородок и ненагруженных потолков. Нельзя применять такие панели в качестве кровельного покрытия.
14.2 Во время транспортирования отдельных панелей к месту монтажа и производства монтажных работ использовать приспособления и инструмент в соответствии с рисунками 12 и 13, исключающие нарушения защитно-декоративного покрытия облицовок панелей и их деформацию, а так же спец. приспособление с вакуумными присосками фирмы SFSintec (Oktopus KT-B).
14.3 Для крепления панелей к несущим конструкциям применяют самосверлящие шурупы (фирма “SFS”). Примеры крепежа стеновых, кровельных панелей и доборных элементов приведены далее. Предлагаемые самосверлящие шурупы обеспечивают простой монтаж и правильное крепление к стальным профилям, толщиной от 3 до 12 мм. Нельзя использовать самосверлящие шурупы для элементов большей толщины. Самосверлящие шурупы фирмы “SFS” применимы к стали, твердость которой (по Бринеллю) не превышает 190 единиц. Подбор типа самосверлящих шурупов и требования к их установке должны соответствовать инструкциям производителя шурупов.
Для крепления панелей также можно использовать самосверлящие шурупы других фирм: END; OMAX.
14.4 Для установки самосверлящих шурупов рекомендуется применять ниже перечисленные инструменты фирмы “SFS inteс”:
- дрель CF 400 для работы с шурупами длиной до 40 мм;
- дрель DI 600 со сменными насадками;
- механизм монтажа для длинных шурупов CF 50 или фирмы DeWALT;
- инструмент со сменными насадками марки DW 263K-QS.
14.5 Для проведения монтажной резки панелей разрешается применять специальный инструмент типа механического лобзика.
Резка панелей с применением абразивных кругов запрещается в связи с повреждением лакокрасочного покрытия из-за местного перегрева. После резки поверхность облицовок панели очистить от металлической стружки и базальтовой пыли.
14.6 Замену поврежденных панелей в стене и кровле следует выполнять в соответствии с указанным порядком и рисунками 14 и 15:
а) раскрепить болты;
б) вытащить поврежденную и смежную панели;
в) удалить поврежденную панель;
г) вложить запасную панель и вынутую смежную панель, обе панели подвинуть в исходное положение и закрепить их.
14.7 Для герметизации кровли между коньком и профилированными листами рекомендуется прокладывать профиль уплотнительный соответствующей марки (для верхней облицовки данных кровельных панелей – ПУН-178) из вспененного полиэтилена СТИЗОЛ Н по ТУ .
14.8 Для предотвращения воздухопроницаемости панелей применяется уплотнительная лента ЛБ (размером 30х2 или 20x1) фирмы “Абрис” или прокладка “EPDM” (размером 3х8) (Польша).
14.9 При монтаже стеновых панелей с обычным креплением, крепить их к прогонам как минимум двумя самосверлящими шурупами по ширине панели. При монтаже стеновых панелей со скрытым креплением крепеж к прогону осуществляется одним самосверлящим шурупом по ширине панели.
14.10 При монтаже кровельных панелей следует крепить их к прогонам в верхний гофр, при применении самосверлящих шурупов с уплотнительными шайбами EPDM допускается крепить панели в нижний гофр. Продольный стык верхних облицовок соединять между собой малыми самосверлящими шурупами или комбинированными заклепками с шагом 300 мм.
14.11 По согласованию потребителя с изготовителем погонажные комплектующие изделия, изготовленные из проката рулонного горячеоцинкованного по ГОСТ Р могут иметь дополнительное лакокрасочное покрытие, идентичное покрытию облицовок панелей.
14.12 Изделия, изготовленные из черного стального проката, должны быть покрыты краской ПФ-115.
14.13 Крепление панелей к несущим металлоконструкциям (ригелям, прогонам) также возможно крепежными комплектами КК-1. Длина болтов для крепления панелей должна подбираться в каждом конкретном случае отдельно с учетом толщины панели (если условно обозначить толщину панели hк, то длина болта будет равняться hк+30 min мм).
Рисунок 12 – Транспортирование и укладка кровельных панелей на месте монтажа
Рисунок 13 – Транспортирование и укладка стеновых панелей на месте монтажа

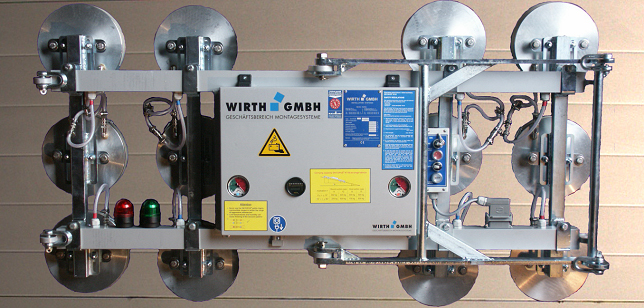

Рисунок 13а – Транспортирование и укладка стеновых и кровельных панелей на месте монтажа с помощью установочной системы Oktopus KT-B.
Грузоподъёмность от 250 – 400 кг.
( – системы». 115230 Москва, Электролитный проезд 5Б стр. 8.
Тел. , www. *****)
Рисунок 14 – Замена поврежденных стеновых панелей
Рисунок 15 – Замена поврежденных кровельных панелей
15 Узлы установки стеновых и кровельных панелей
15.1 На рисунке 16 изображена схема типового здания с целью показа применения стеновых и кровельных панелей в строительстве зданий.
15.2 На рисунках 17 – 44 приведены монтажные узлы стен и кровли из панелей металлических трехслойных с утеплителем из минеральной ваты на базальтовой основе с учетом применения погонажных и крепежных изделий, изготавливаемых на предприятии-изготовителе панелей.
15.3 В соответствии с типовыми монтажными узлами, приведенными в данной информации, стены зданий рекомендуется собирать из вертикально расположенных стеновых панелей, прикрепленных крепежными изделиями к горизонтально расположенным ригелям. Хотя возможно и горизонтальное расположение стеновых панелей, прикрепленных крепежными изделиями е вертикально расположенным ригелям.
15.4 В каждом конкретном проекте здания размеры ригелей и расстояние между ними подбираются в зависимости от величины вертикальных и горизонтальных нагрузок.
15.5 В процессе проектирования зданий из стеновых и кровельных панелей рекомендуется применять погонажные комплектующие изделия, приведенные в таблице 14. Размеры и количество комплектующих изделий должны уточняться в каждом конкретном случае.

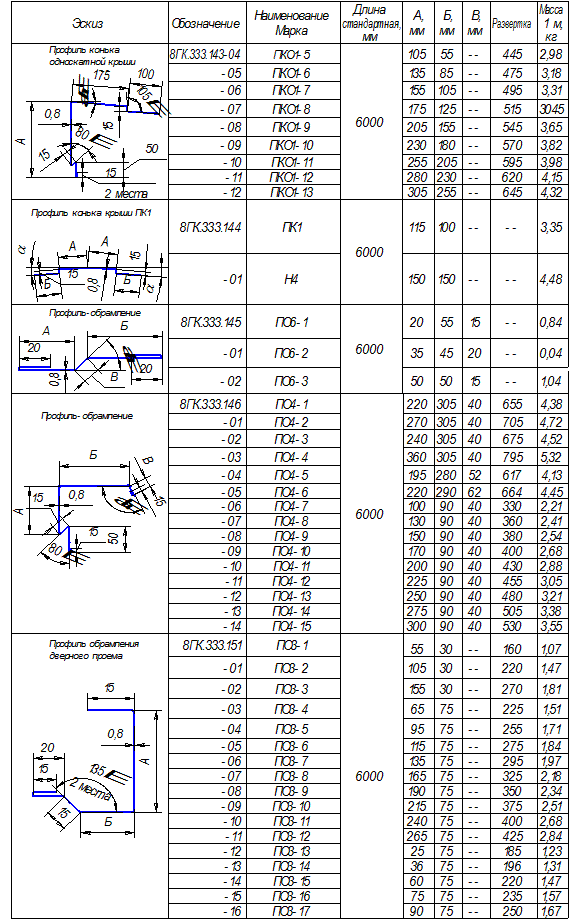

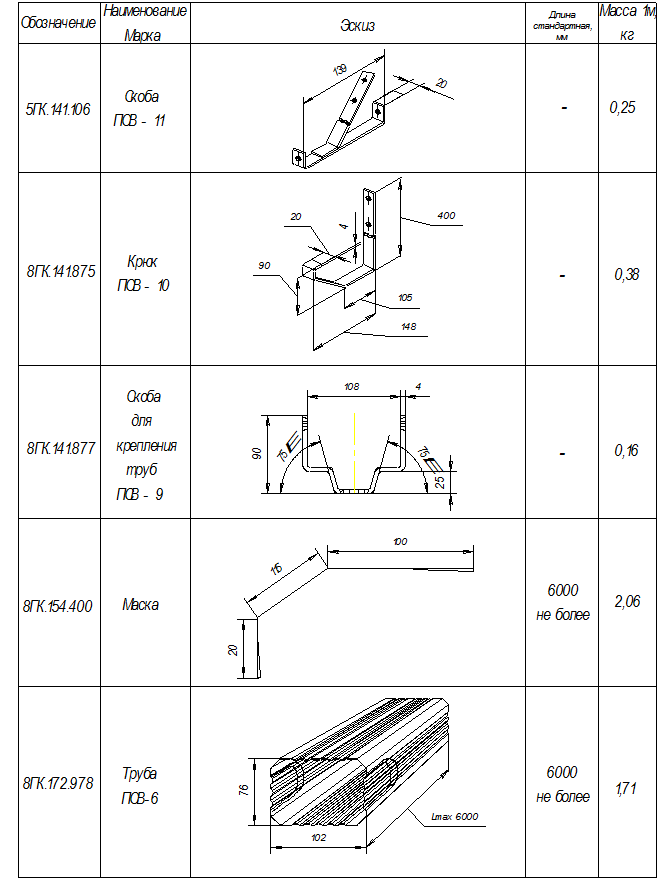

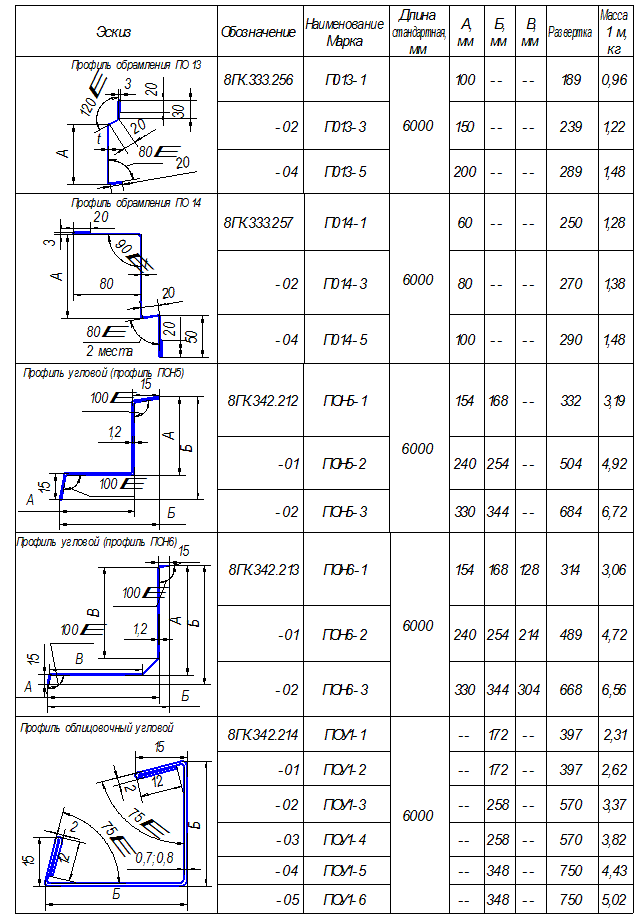

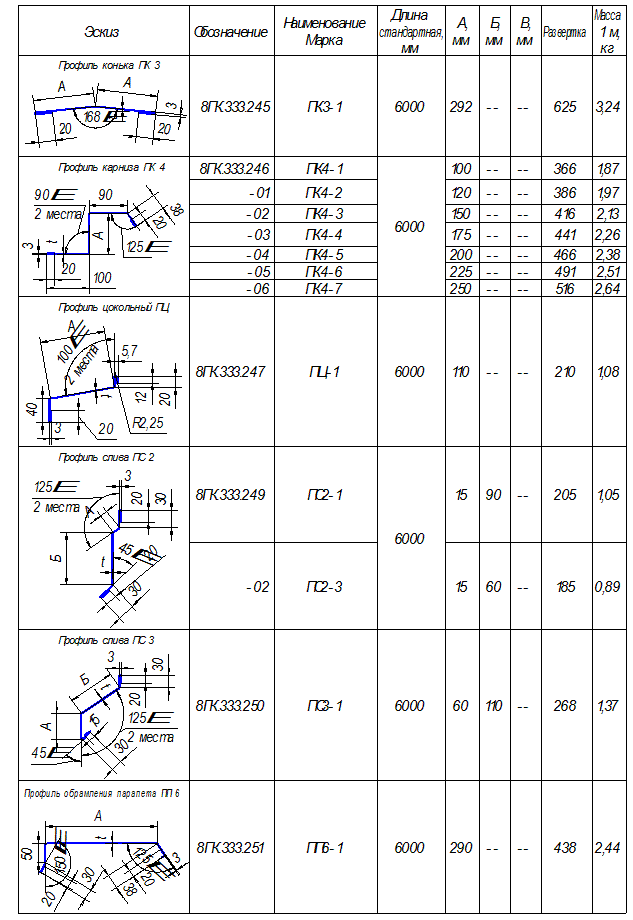

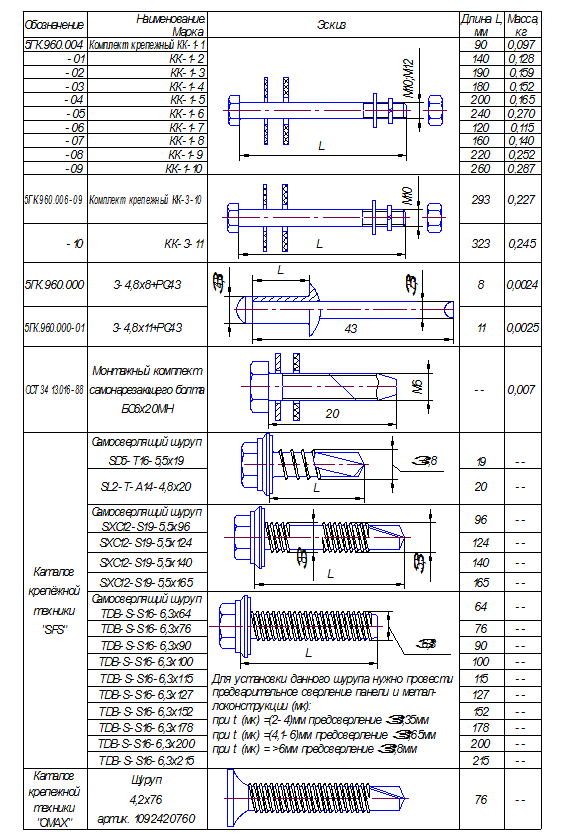

15.6 Перечень крепежных изделий приведен в таблице 15.
15.7 Крепежные и погонажные изделия поставляются потребителю по согласованию с изготовителем и в обязательный комплект поставки не входят.
15.8 По согласованию потребителя с изготовителем в комплекте с панелями могут поставляться потребителю элементы системы водослива, приведенные в таблице 16.
15.9 Реквизиты завода.
Завод-изготовитель: ЗАО “Группа компаний “Электрощит”-ТМ-Самара”.
Почтовый адрес: г. Самара, корпус заводоуправления
ОАО “Электрощит”.
Телефон: (84; – коммерческо-договорной отдел;
, – инжиниринговый центр.
Факс: (84, .
16 Гарантии завода-изготовителя
Срок службы панелей и комплектующих изделий – не менее 30 лет с момента отгрузки с предприятия-изготовителя.
Гарантийный срок эксплуатации – 3 года с момента отгрузки с предприятия-изготовителя.
Гарантия распространяется на трехслойные металлические панели с утеплителем из негорючих минераловатных плит с вертикально-ориентированными волокнами, предназначенные для использования в качестве наружных стеновых панелей покрытий зданий общественного и производственного назначения, которые эксплуатируются в сухой и нормальной зонах влажности, в неагрессивных и слабоагрессивных средах.

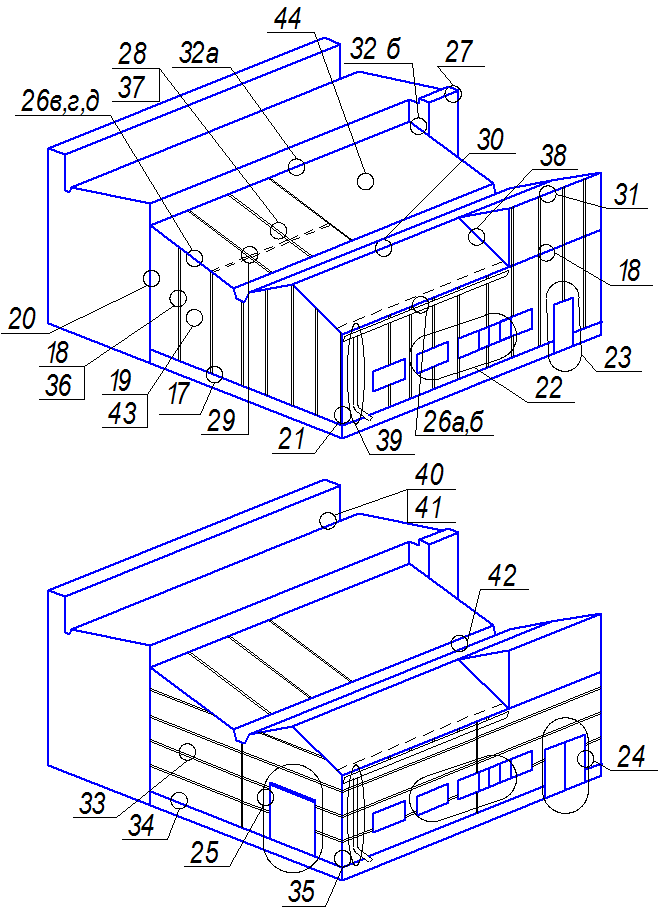

Рисунок 16 – Типовое здание
Наименование узлов ограждающих конструкций
Вертикальная раскладка панелей
17 Опирание стеновых панелей
а) на цоколь
б) на цокольный ригель фахверка
в) примыкающих к цоколю (навеска)
18 Вертикальный стык стеновых панелей на рядовом ригеле фахверка
а) видимое крепление самосверлящими шурупами
б) с нащельником
в) “скрытый замок” (IL KWANG)
г) “скрытый замок” (HILLENG)
19 Поперечный горизонтальный стык стеновых панелей на опорном ригеле фахверка
20 Сопряжение стеновых панелей со стеной
а) заподлицо
б) с отступом
21 Наружный угол стены
а) сопряжение стеновых панелей на выступающих ригелях фахверка
б) сопряжение стеновых панелей на угловой стойке
в) установка углового добора со скрытым креплением
г) установка углового полукруглого добора со скрытым креплением
22 Обрамление оконных проемов
а) со скрытыми шурупами
б) с открытыми боковыми шурупами
в) со скрытыми шурупами с использованием ППЖН
23 Обрамление дверного проема (встроенная металлическая дверь)
24 Обрамление проема распашных ворот (вертикальный и горизонтальный разрез)
25 Обрамление проема откатных ворот (вертикальный и горизонтальный
разрез)
Кровельные панели
26 Карнизное сопряжение стеновых и кровельных панелей
а) со свесом панели
б) выпуск кровельного листа
в) с установкой профиля-обрамления и заглушек на торце кровельной панели
г) с боковым выпуском кровли
д) торцевое обрамление
е) с боковым выпуском кровли и обрезкой крайнего гофра
27 Парапетное сопряжение стеновых и кровельных панелей
28 Продольный замок кровельных панелей с крепежом на опорах и в пролете
29 Стык кровельных панелей
а) на опорном прогоне
б) на спаренных прогонах
30 Коньковое сопряжение кровельных панелей
а) на близко расположенных прогонах
б) на разнесенных прогонах

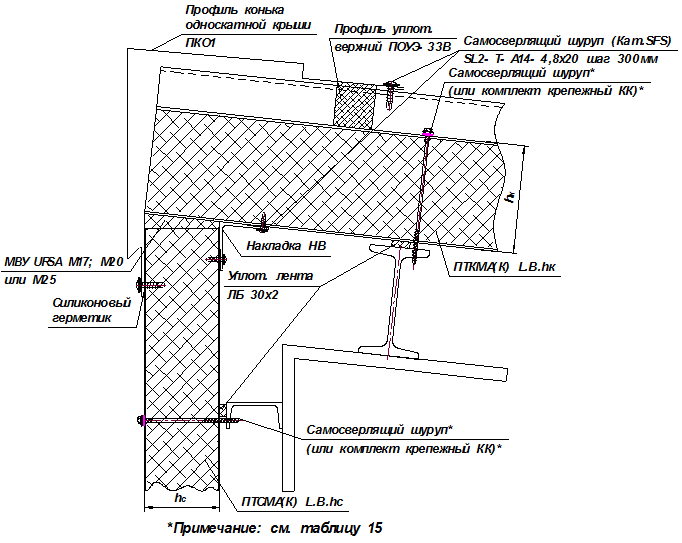

31 Узел конька односкатной крыши
32 Сопряжение кровельных панелей со стеной
а) торцевое
б) продольное
Горизонтальная раскладка панелей

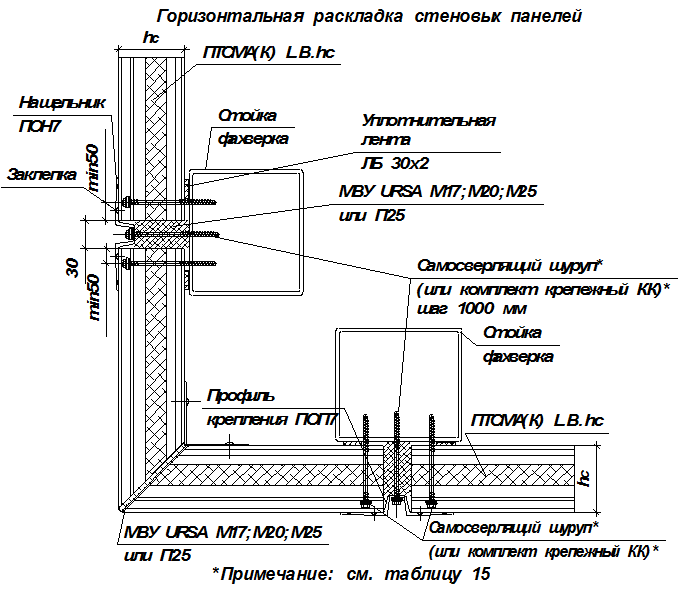

33 Крепление стеновых панелей к колонне
а) рядовые панели
б) опирание седьмой панели
в) рядовые панели со скрытым креплением (IL KWANG)
г) рядовые панели со скрытым креплением (HILLENG)
34 Опирание стеновых панелей
а) на цокольный ригель фахверка
б) примыкающих к цоколю (навеска)

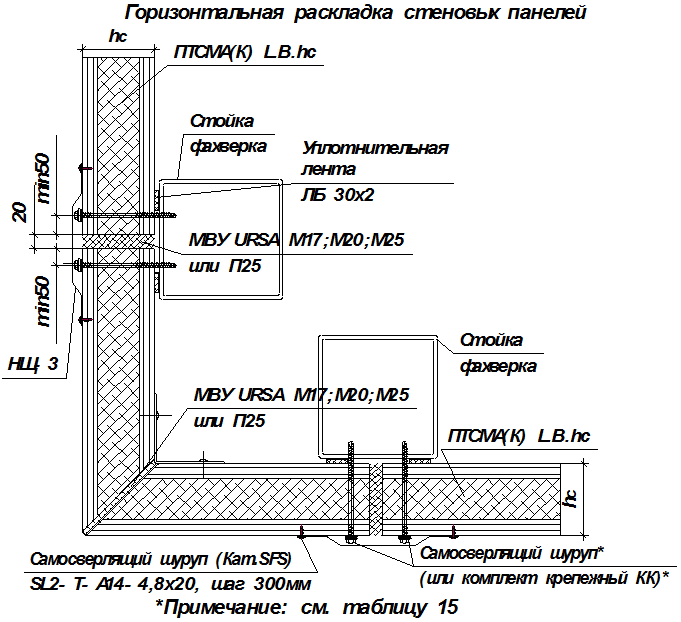

35 Наружный угол стены
а) сопряжение стеновых панелей на угловой стойке
б) с использованием угловой стеновой панели со скрытым креплением
в) с использованием угловой стеновой панели с обычным креплением
Дополнительные узлы

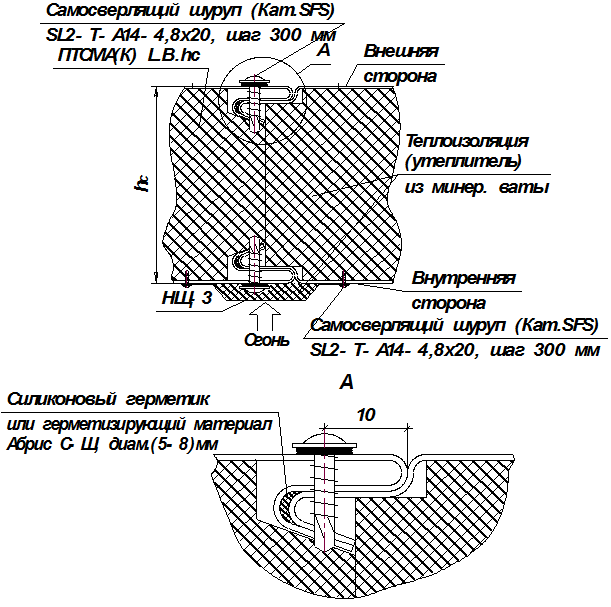

36 Узел стыковки стеновых панелей с установкой нащельника и прокладки из минеральной ваты, повышающих огнестойкость панелей
37 Узел стыковки кровельных панелей с установкой нащельника и прокладки из минеральной ваты, повышающих огнестойкость панелей

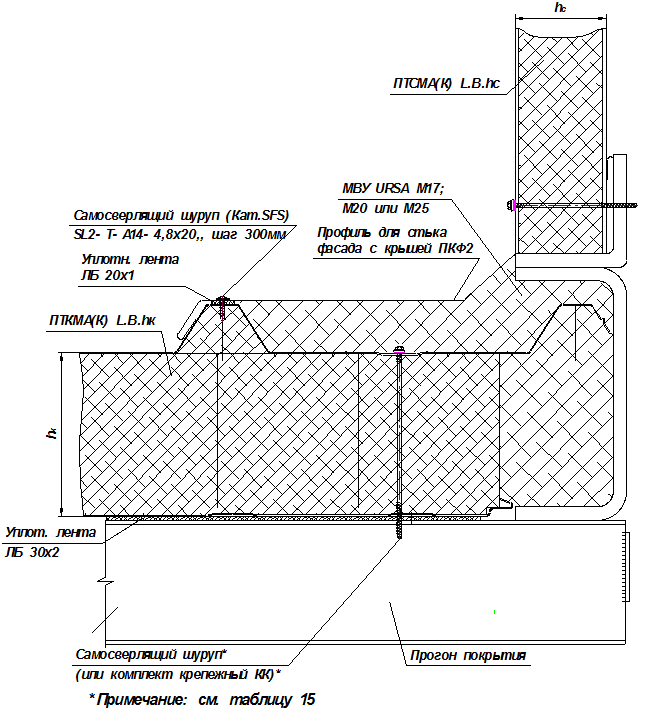

38 Стык фасада с крышей

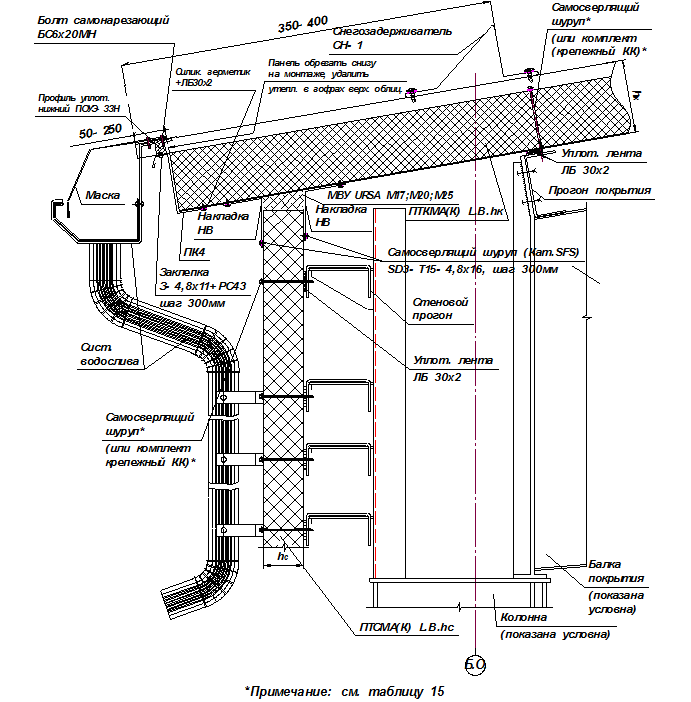

39 Свес крыши с организованной системой водослива и снегозадерживателем

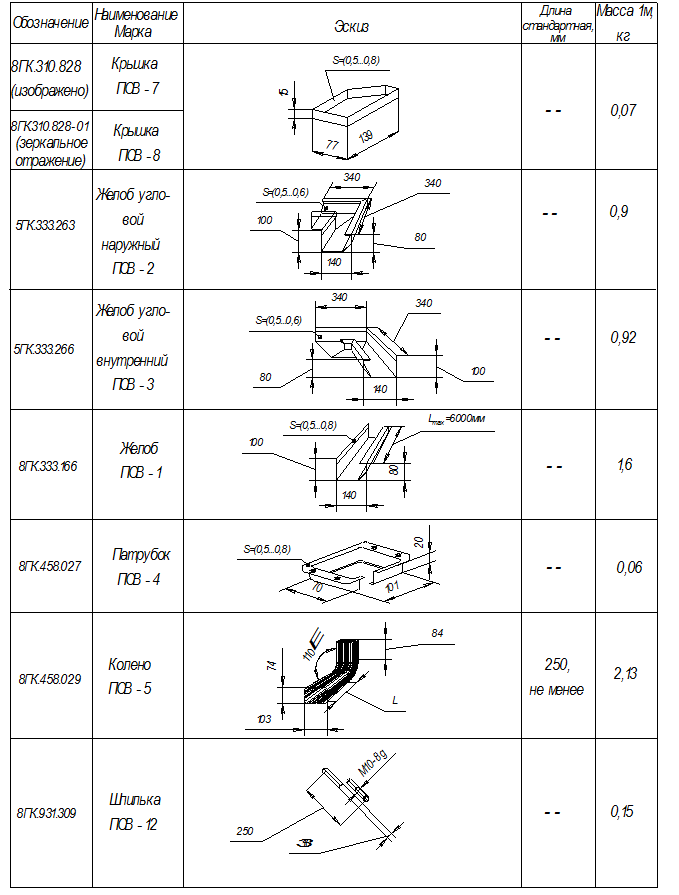

40 Внутренний водослив с несущим желобом (примыкание кровли к стене)
41 Внутренний водослив с желобом (примыкание кровли к стене)
42 Внутренний водослив с желобом (стык двух кровель)
43 Схема крепления стеновых панелей к ригелям
44 Крепление кровельных панелей к прогонам
Рисунок 17а – Опирание стеновых панелей на цоколь
Рисунок 17б – Опирание стеновых панелей на цокольный ригель фахверка
Рисунок 17в - Опирание стеновых панелей, примыкающих к цоколю (навеска)
Уплотнительную ленту ЛБ 30x2, материал Абрис С-Ш применять только в северных районах строительства или по требованию заказчика
Рисунок 18а – Вертикальный стык стеновых панелей Hilleng на рядовом ригеле
фахверка (видимое крепление самосверлящими шурупами)
Уплотнительную ленту ЛБ 30x2, материал Абрис С-Ш применять только в северных районах строительства или по требованию заказчика
Рисунок 18а-1 – Вертикальный стык стеновых панелей IL KWANG на рядовом ригеле фахверка (видимое крепление самосверлящими шурупами)
Уплотнительную ленту ЛБ 30x2, материал Абрис С-Ш применять только в северных районах строительства или по требованию заказчика
Рисунок 18б - Вертикальный стык стеновых панелей IL KWANG на рядовом ригеле фахверка с нащельником (для панелей Hilleng герметик Абрис ЛТ не ставится).
Уплотнительную ленту ЛБ 30x2, материал Абрис С-Ш применять только в северных районах строительства или по требованию заказчика
Рисунок 18в - Вертикальный стык стеновых панелей на рядовом ригеле
фахверка (“скрытый замок “ IL KWANG)
Уплотнительную ленту ЛБ 30x2, материал Абрис С-Ш применять только в северных районах строительства или по требованию заказчика
Рисунок 18г - Вертикальный стык стеновых панелей на рядовом ригеле
фахверка (“скрытый замок “ HILLENG)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 19 – Поперечный горизонтальный стык стеновых панелей на
опорном ригеле фахверка
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 20а – Сопряжение стеновых панелей со стеной заподлицо
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 20б – Сопряжение стеновых панелей со стеной с отступом
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 21а – Наружный угол стены (сопряжение стеновых панелей на
выступающих ригелях фахверка)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика

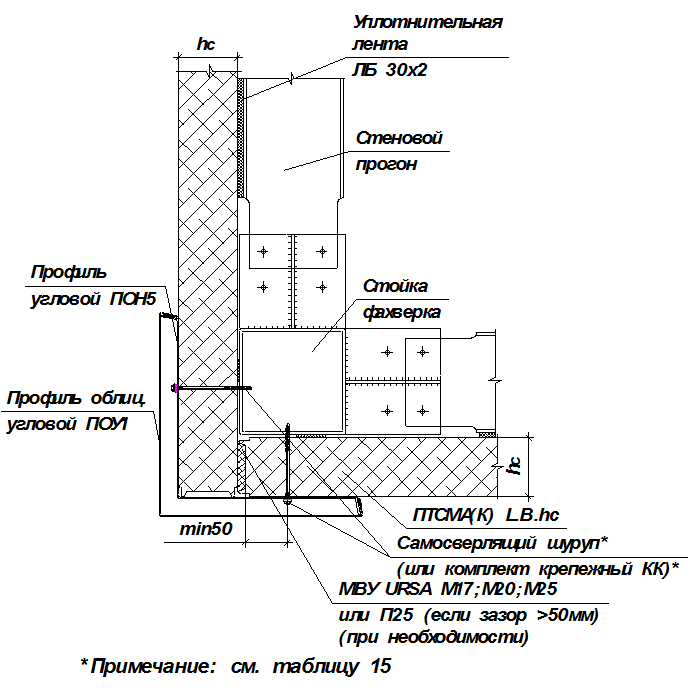

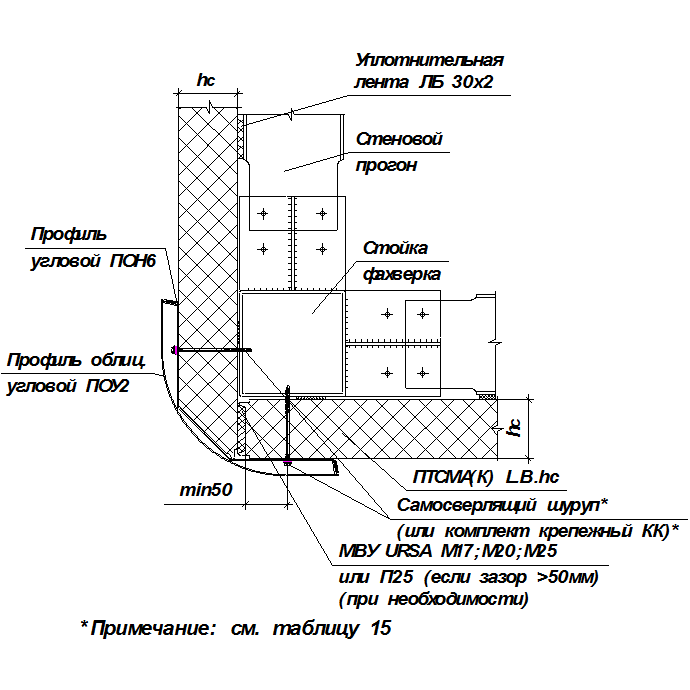

Рисунок 21б – Наружный угол стены (сопряжение стеновых панелей на
угловой стойке)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 21в – Наружный угол стены (установка углового добора со скрытым
креплением)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 21г – Наружный угол стены (установка углового полукруглого добора со
скрытым креплением)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 22а – Обрамление оконных проемов (со скрытыми шурупами)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 22б – Обрамление оконных проемов (с открытыми боковыми шурупами)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 22в – Обрамление оконных проемов (со скрытыми шурупами с
использованием ППЖН)
Рисунок 23 – Обрамление дверного проема (встроенная металлическая дверь)
Рисунок 24 – Обрамление проема распашных ворот (вертикальный и
горизонтальный разрез)
Рисунок 25 – Обрамление проема откатных ворот (вертикальный и
горизонтальный разрез)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика

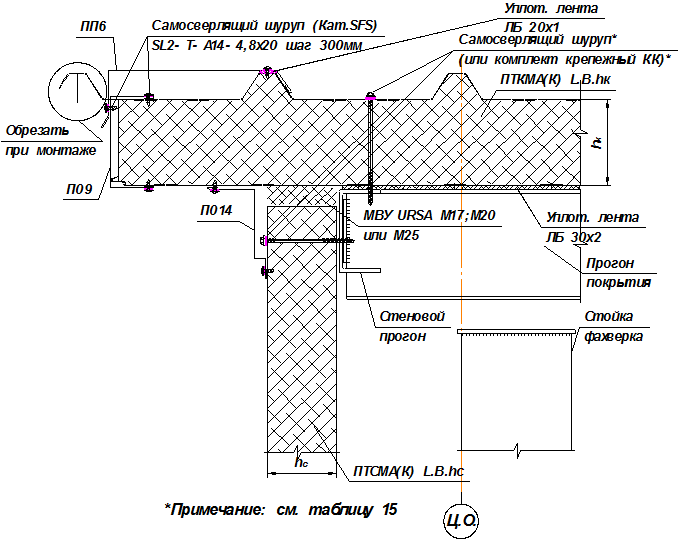

Рисунок 26а – Карнизное сопряжение стеновых и кровельных панелей
(со свесом панели)
Уплотнительную ленту ЛБ 30x2 между панелью и каркасом применять только в северных районах строительства или по требованию заказчика
Рисунок 26б – Карнизное сопряжение стеновых и кровельных панелей
(выпуск кровельного листа)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 26в – Карнизное сопряжение стеновых и кровельных панелей
(с боковым выпуском кровли)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 26г – Карнизное сопряжение стеновых и кровельных панелей
(торцевое обрамление)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 26д – Карнизное сопряжение стеновых и кровельных панелей
(с боковым выпуском кровли и обрезкой крайнего гофра)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 27- Парапетное сопряжение стеновых и кровельных панелей
Уплотнительную ленту ЛБ 30x2 и силиконовый герметик в замках облицовок панелей (см. узел Б) применять только в северных районах строительства или по требованию заказчика

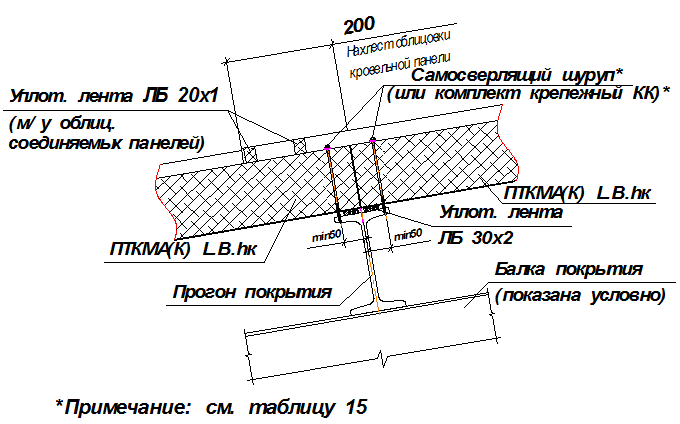

Рисунок 28 – Продольный замок кровельных панелей с крепежом на опорах и в пролете
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 29а – Стык кровельных панелей на опорном прогоне
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 29б – Стык кровельных панелей на спаренных прогонах
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 30а – Коньковое сопряжение кровельных панелей (на близко
расположенных прогонах)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 30б – Коньковое сопряжение кровельных панелей (на разнесенных
прогонах)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 31 – Узел конька односкатной крыши
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика

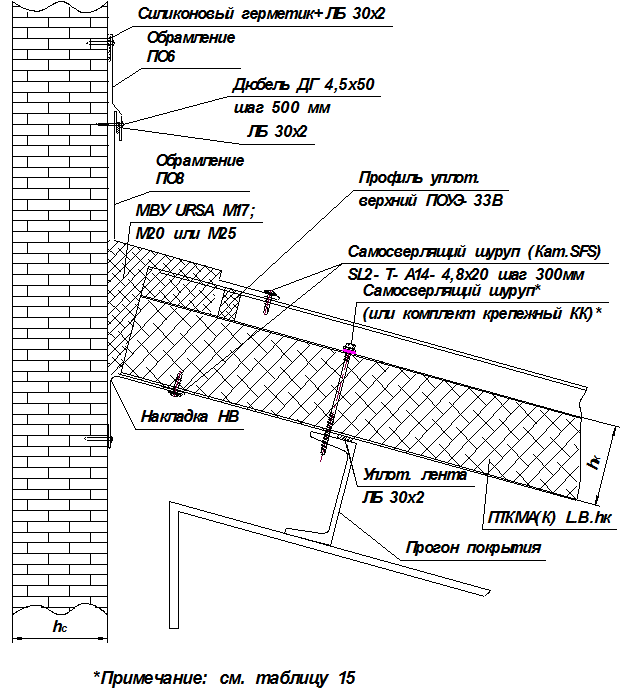

Рисунок 32а – Сопряжение кровельных панелей со стеной (торцевое)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 32б – Сопряжение кровельных панелей со стеной (продольное)
Уплотнительную ленту ЛБ 30x2 и силиконовый герметик в замках облицовок панелей применять только в северных районах строительства или по требованию заказчика
Рисунок 33а – Крепление стеновых панелей к колонне (рядовые панели)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 33б – Крепление стеновых панелей к колонне (опирание седьмой панели)
Уплотнительную ленту ЛБ 30x2 и силиконовый герметик в замках облицовок панелей (см. узел А) применять только в северных районах строительства или по требованию заказчика
Рисунок 33в – Крепление стеновых панелей к колонне (рядовые панели со
скрытым креплением “IL KWANG”)
Уплотнительную ленту ЛБ 30x2 и силиконовый герметик в замках облицовок (см. узел А) панелей применять только в северных районах строительства или по требованию заказчика
Рисунок 33г – Крепление стеновых панелей к колонне (рядовые панели со
скрытым креплением “HILLENG”)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 34а – Опирание стеновых панелей на цокольный ригель фахверка
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 34б – Опирание стеновых панелей, примыкающих к цоколю (навеска)
Рисунок 35а – Наружный угол стены (сопряжение стеновых панелей на угловой стойке)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 35б – Наружный угол стены (с использованием угловой стеновой панели со скрытым креплением)
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 35в – Наружный угол стены (с использованием угловой стеновой панели с обычным креплением)
Рисунок 36 – Узел стыковки стеновых панелей с установкой нащельника
и прокладки из минеральной ваты, повышающих огнестойкость панелей

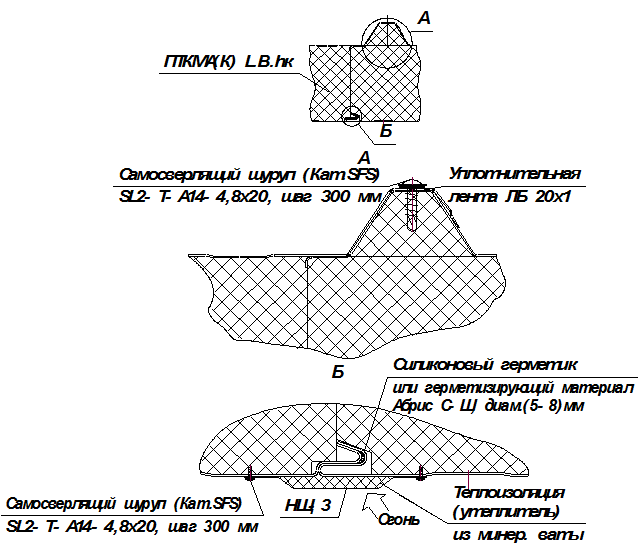

Рисунок 37 – Узел стыковки кровельных панелей с установкой нащельника и прокладки из минеральной ваты, повышающих огнестойкость панелей
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 38 – Стык фасада с крышей
Уплотнительную ленту ЛБ 30x2 применять только в северных районах строительства или по требованию заказчика
Рисунок 39 – Свес крыши с организованной системой водослива и
снегозадерживателем
Рисунок 40 – Внутренний водослив с несущим желобом (примыкание
кровли к стене)
Рисунок 41 – Внутренний водослив с желобом (примыкание
кровли к стене)
Рисунок 42 – Внутренний водослив с желобом (стык двух кровель)
Рисунок 43 - Схема крепления стеновых панелей к ригелям

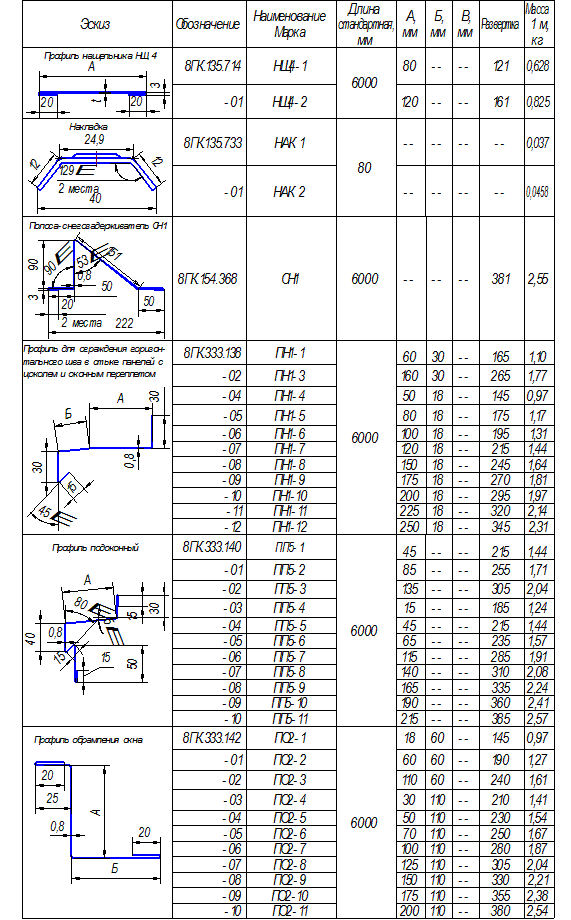

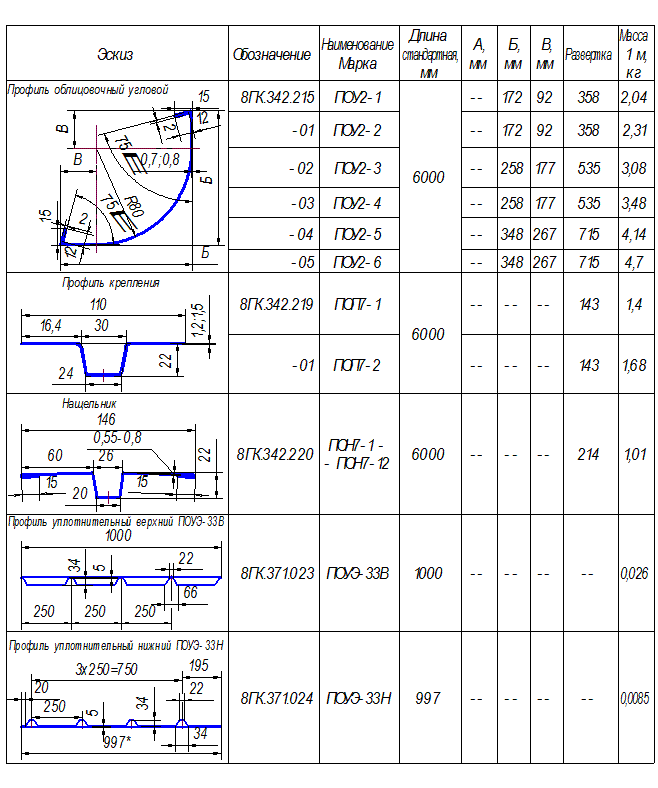

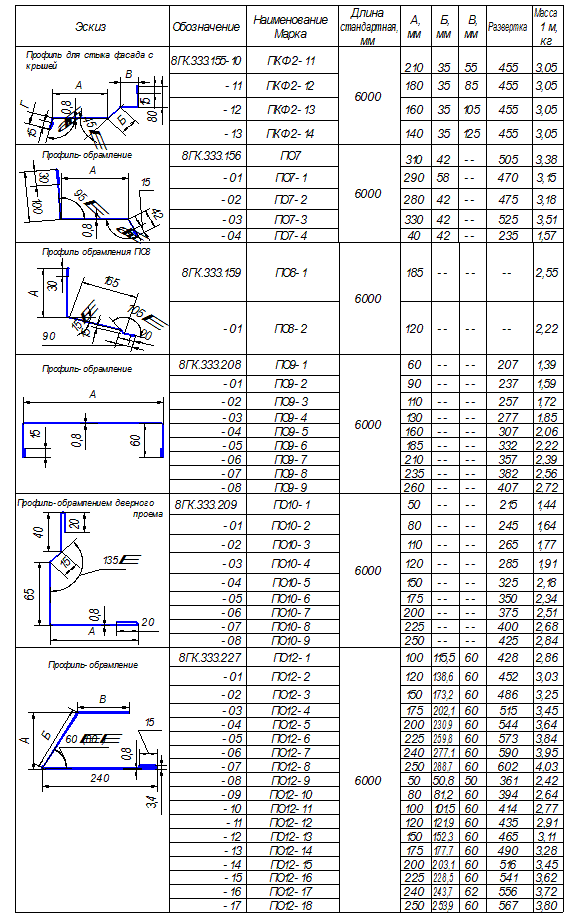

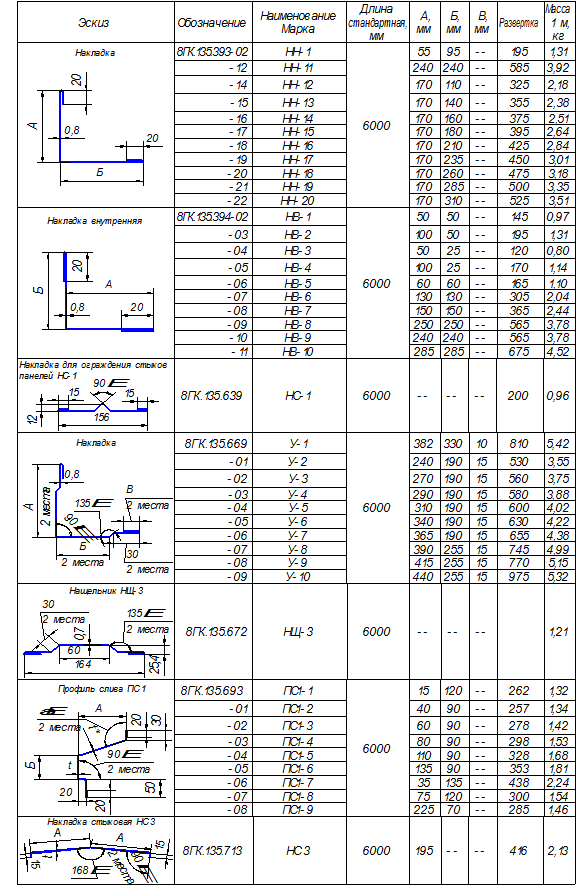

Перечень доборных элементов
Таблица 14
Продолжение таблицы 14
Продолжение таблицы 14
Продолжение таблицы 14
Продолжение таблицы 14
Продолжение таблицы 14
Продолжение таблицы 14
Перечень крепежных деталей
Таблица 15
*Примечание: при крепеже панелей целесообразней использовать самосверлящие шурупы из каталога “SFS”. В том случае, если длина шурупа недостаточна для закрепления панели, следует выбрать комплект крепежный КК.
Перечень элементов системы водослива
Таблица 16
Продолжение таблицы 16
Лист регистрации изменений
Изм. | Номера листов | Всего листов | № Доку-мента | Вход. № сопр. Докум. | Подпись | Дата | |||
Изменен-ных | Заме-нен-ных | Новых | Анну-лиро-ванных | ||||||
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 |
