Детские спортивные комплексы помогут в развитии детей и сделают их сильными, ловкими и здоровыми!		Детский спортивный комплекс Руководство по сборке и эксплуатации Производитель: ИП Россия, , кв.12. тел./, . E-mail: *****@***ru www. *****

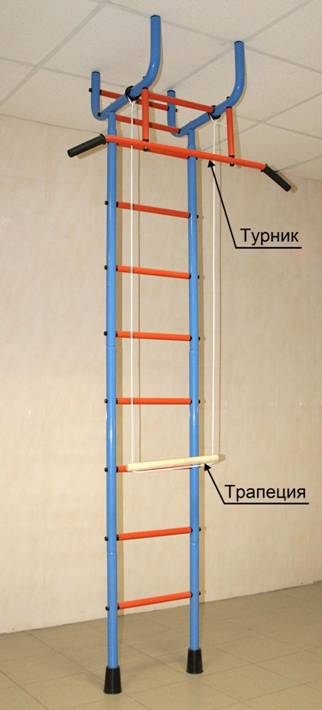

Рис.1. ДСК-3 «МАУГЛИ в джунглях» 2		9. СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ КОМПЛЕКС упакован согласно требованиям, предусмотренным в ТУ 9619−001−−2008. ____________ ____________ Дата «___»_________ 201_ г. упаковщик подпись 10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ КОМПЛЕКС соответствует техническим условиям ТУ 9619−001−−2008 и признан годным к эксплуатации. Дата изготовления «___»______________ 201_ г. ___________ ___________ Дата проверки «___»______ 201_ г. Контролер ОТК подпись Клеймо ОТК 11. ОТМЕТКА О ПРОДАЖЕ Торговое предприятие ______________________________________________ __________________________________________________________________ Продавец ____________ _____________ Дата «___»___________ 201_ г. подпись фамилия М. П. 7
2.   3.   4.   5.   6.   6.1.   6.2.   6.3.   6.4.   6.5.   6.6.   6.7.   6.8. Вставьте трубы опорные нижние с гайкой (1) в трубы опорные средние с обжимкой (2). 6.9. Вставьте в нижнюю часть труб опорных верхних (3) собранные трубы опорные средние и нижние. 2.   3.   4.   5.   6.   6.1.   6.2.   6.3.   6.4.   6.5.   6.6.   6.7.   6.8.   6.9.   6.10. Определите высоту помещения. 6.11. Вставьте в верхнюю часть труб опорных верхних (3) вставки телескопические (4) на такую глубину, чтобы высота труб опорных вместе с верхней рамой была на 50…70 мм меньше высоты помещения. 6.12. Вставьте и наживите в отверстия для перекладин (9) на собранных трубах опорных комплект крепежа (10, 11, 12, 13). 6.13. Соедините трубы опорные с перекладинами (9) и затяните болты (10). 6.14. Установите собранные стойки верхние (5) на болты вставок телескопических (4) и закрепите гайками (13). 6.15. Наденьте колпачки (15) на все болты и гайки. 6.16. Наденьте стаканы декоративные (19) на трубы опорные нижние (1). 6.17. На заранее выбранном месте, установите КОМПЛЕКС вертикально, на подставки под болт (18). 6.18. Крепление в вертикальном положении КОМПЛЕКСА между полом и потолком обеспечивается вывинчиванием болтов М16×при помощи гаечного ключа. Для надежной установки КОМПЛЕКСА необходимо выполнить 2-5 оборотов болта М16×после касания четырех заглушек (20) к потолку, не допуская при этом выхода болта М16×из трубы опорной нижней (1) более чем на 75 мм. ВНИМАНИЕ! Эксплуатация КОМПЛЕКСА с выходом болта М16×из трубы опорной нижней (1) более чем на 75 мм не допускается. 6.19. После установки КОМПЛЕКСА болты М16×жестко фиксируются поворачиванием гаек М16 (17) до упора в трубы опорные нижние (1). 6.20. Окончательно убедитесь в правильности установки КОМПЛЕКСА и надежности соединений. 6.21. Разборка комплекса производится в обратной последовательности. 7. ПРАВИЛА ХРАНЕНИЯ До установки в рабочее положение, КОМПЛЕКС хранить в упаковке предприятия – изготовителя в закрытом сухом помещении. 8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ 8.1. Гарантийный срок эксплуатации КОМПЛЕКСА – 12 месяцев. 8.2. Гарантия не распространяется на изделия, поврежденные при транспортировке, или при несоблюдении правил сборки, эксплуатации и хранения, изложенных в настоящем руководстве. Примечание. Изготовитель оставляет за собой право вносить в изделие конструктивные изменения, направленные на модернизацию изделия и улучшение его потребительских свойств. 6		Настоящее руководство по сборке и эксплуатации служит для ознакомления с правилами сборки, монтажа, безопасной эксплуатации, обслуживания и хранения изделия «Детский спортивный комплекс» серии «Альпинистик» модель ДСК-3 «МАУГЛИ в джунглях» (далее – КОМПЛЕКС). 1. НАЗНАЧЕНИЕ Детский спортивный комплекс «Альпинистик» ДСК-3 «МАУГЛИ в джунглях» предназначен для выполнения различных общеразвивающих и укрепляющих спортивных упражнений в домашних условиях и других помещениях с высотой потолка от 2,4 м. 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2.1. Высота помещения от пола до потолка, м - 2,4...3,2 2.2. Масса КОМПЛЕКСА, не более, кг - 16 2.3. Допустимая величина нагрузки на любом спортивном снаряде, не более, кг - 100 2.4. Предельная суммарная величина нагрузки при коллективном занятии на комплексе, не более, кг - 100 2.5. Габаритные размеры, ШхГхВ, м - 0,4х0,8х2,4…3,2 3. СОСТАВ ИЗДЕЛИЯ 3.1. КОМПЛЕКС представляет собой сборно-разборную каркасную конструкцию из металлических труб, закрепленную между полом и потолком враспор. 3.2. Основными составными элементами КОМПЛЕКСА являются вертикальная «шведская лестница» и горизонтальная неподвижная верхняя рама. 4. КОМПЛЕКТНОСТЬ КОМПЛЕКСА № поз. Наименование сборочных единиц, деталей и стандартных изделий Количество, шт. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. Труба опорная нижняя с гайкой Труба опорная средняя с обжимкой Труба опорная верхняя Вставка телескопическая Стойка верхняя Стойка турника Турник Ручка пластмассовая Перекладина Болт М8×80 Вставка пластмассовая Конус пластмассовый Гайка М8 Болт М8×300 Колпачок 2 2 2 2 2 2 1 2 11 22 26 22 26 2 28 3
№ поз. Наименование сборочных единиц, деталей и стандартных изделий Количество, шт. 16. 17. 18. 19. 20. 21. 22. 23. 24. Болт М16×160 Гайка М16 Подставка под болт Стакан декоративный Заглушка Трапеция Пакет п/эт с комплектующими и крепежом Упаковка общая Руководство по сборке и эксплуатации 2 2 2 2 4 1 1 1 1 5. ТРЕБОВАНИЕ БЕЗОПАСНОСТИ ВНИМАНИЕ! 5.1. Не устанавливайте КОМПЛЕКС в помещениях с неровным и непрочным полом и потолком. 5.2. Не допускайте присутствия детей при подъеме и закреплении КОМПЛЕКСА. 5.3. Сборку, разборку и установку КОМПЛЕКСА должны производить не менее двух человек. 5.4. Перед эксплуатацией КОМПЛЕКСА необходимо проверить: ·  целостность конструкции, наличие всех элементов КОМПЛЕКСА; ·  наличие защитных пластмассовых колпачков на крепежных деталях; ·  устойчивость и надежность крепления КОМПЛЕКСА. 5.5. При эксплуатации, периодически, не реже двух раз в месяц, необходимо проверять прочность узлов и элементов подвески спортивных снарядов, выполненных на основе веревок и шнуров, убедиться в отсутствии перетирания волокон. 5.6. Не допускайте занятия на КОМПЛЕКСЕ без мягкого настила на полу под снарядами. 5.7. Занятия на КОМПЛЕКСЕ должны проводиться под наблюдением взрослых. 6. СБОРКА И УСТАНОВКА КОМПЛЕКСА Устройство КОМПЛЕКСА см. на Рис.2. 6.1. Вставьте заглушки (20) в торцы стоек верхних (5) и установите трапецию (21). 6.2. Вставьте и наживите в отверстия для перекладин (9) на стойках верхних (5) комплект крепежа (10, 11, 12, 13). 6.3. Соедините стойки верхние (5) с перекладинами (9) и затяните болты (10). 6.4. Вставьте в стойки турника (6) вставки пластмассовые (11). 6.5. Соедините болтами М8×турник (7) со стойками верхними (5) через стойки турника (6) и закрепите гайками (13). 6.6. Наденьте ручки пластмассовые (8) на турник (7). 6.7. Наверните гайки М16 (17) на болты М16×и вверните их в трубы опорные нижние (1) на максимально возможную глубину. 4		Рис.2. Сборочные единицы и детали ДСК-3 5
