Ремни вентиляторные клиновые и шкивы для двигателей автомобилей, тракторов и комбайнов (стр. 4 )

2. Неуказанные предельные отклонения размеров обрабатываемых поверхностей: отверстий – Н14, валов по h14, остальные по JS 14 ГОСТ 25346, ГОСТ 25347.

Таблица 9

Параметр	Расчетная ширина , мм для ремней типа
I	II
8,5	11,0	14,0	12,5	14,0	16,0	19,0	21,0
Усилие F, Н (кгс)	235,0±2,0 (24,0±0,2)	235,2±2,0 (24,0±0,2)	372,4±4,0 (38,0±0,4)	245,0±2,0 (25,0±0,2)	313,6±3,0 (32,0±0,3)	392,0±4,0 (40,0±0,4)	490,0±5,0 (50,0±0,5)	607,6±6,0 (62,0±0,6)
Длина расчетной окружности шкива , мм	250	300	450	350	400	450	500	550

3.8.1 Расчетную длину ремня в мм вычисляют по формуле:

(1)

где - измеренное межцентровое расстояние, мм;

- длина расчетной окружности, мм, по таблице 9:

3.9 Размеры сечений ремней (п. 1.2.1) проверяют по посадке ремня в канавке измерительного шкива по п. 3.8.

При правильной посадке ремень должен располагаться в канавке шкива таким образом, чтобы меньшее основание сечения находилось между двумя верхними кромками рисок и , а углы большего основания находились между наружной поверхностью шкива и верхней кромкой риски (чертеж 5).

Чертеж 5

Чертеж 6

3.10 Расчетный диаметр измерительного и испытательного шкивов контролируют с помощью измерительных роликов средствами измерений в соответствии с требованиями ГОСТ 8051.

На торец измерительного шкива наносят маркировку сечения ремня.

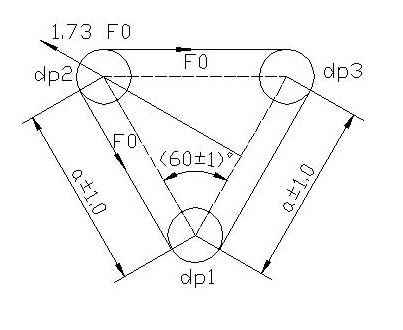

3.11 Наработку и удлинение ремней определяют на стендах с передачей мощности, устанавливая ремень на ведущий , ведомый и оттяжной шкивы, расстояния между центрами которых равны между собой (чертеж 6). В процессе испытаний ведомый шкив может перемещаться под действием усилия , приложенного в направлении биссектрисы угла между ветвями ремня.

Частота вращения ведущего шкива - , составляет (3750±100) мин-1.

Параметры испытаний по наработке и удлинению ремней (таблица 6) на стендах с передачей мощности должны соответствовать таблице 10 и таблице 11.

3.12 Наработку ремня в циклах (один цикл соответствует одному пробегу ремня) вычисляют по формуле:

(2)

где - расчетный диаметр ведущего шкива, мм;

- частота вращения ведущего шкива, мм;

- наработка ремня, ч;

- расчетная длина ремня, мм.

3.13 Относительное удлинения ремня - в % вычисляется по формуле:

(3)

где - длина ремня после испытания, мм;

- длина ремня до испытания, мм.

Длину ремня измеряют по наружному основанию под натяжением на стенде рулеткой измерительной металлической по ГОСТ 7502 с ценой деления 1 мм.

4.  Транспортировка и хранение

4.1. Ремни транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

4.2. При железнодорожном сообщении ремни транспортируют в контейнерах или повагонными отправками в одном направлении с однородными грузами (резиновыми техническими изделиями). Водным сообщением ремни транспортируют в контейнерах.

4.3. Ремни должны храниться в закрытых помещениях на полках, поддонах, стеллажах или вешалках при температуре от 0 до 30 °С на расстоянии не менее 1 м от нагревательных систем.

Ремни должны храниться в расправленном состоянии. При хранении ремни не должны подвергаться воздействию солнечных лучей, масел, бензина и других веществ, разрушающих резину и ткань.

Допускается транспортировать и хранить ремни при отрицательной температуре, при этом ремни не должны подвергаться ударным нагрузкам и деформациям.

Таблица 10

Тип ремня	Расчетн ширина	Расчетный диаметр шкива, мм	Предварительное натяжение ветви ремня, Н (кгс)	Мощность , кВт	, мм	Расстояние между роликами K для шкивов, мм	, ±15’
			номин	пред отклон	номин	пред отклон	ведущ	ведом	оттяжн
I	8,5	96,5	94,2	76,5	171,6 (17,5)	±3,4 (±0,35)	3,0	±0,3	12,0	108,5	106,2	88,5	34°
11,0	104,6	102,2	84,7	245,2 (25,0)	±4,9 (±0,5)	4,0	±0,4	15,3	119,9	117,5	100,0
14,0	115,0	112,0	94,5	343,3 (35)	±6,9 (±0,7)	5,0	±0,5	19,2	134,2	131,2	113,7
II	12,5	109,6	107,3	89,6	171,6 (17,5)	±3,4 (±0,35)	3,5	±0,4	18,8	128,4	126,1	108,4	34°
14,0	115,0	112,0	94,5	220,7 (22,5)	±4,4 (±0,4)	4,5	±0,5	19,2	134,2	131,2	113,7
16,0	121,1	118,8	101,1	269,7 (27,5)	±5,4 (±0,55)	5,5	±0,6	23,7	144,8	142,5	124,8
19,0	130,9	128,6	110,9	343,3 (35,0)	±6,9 (±0,7)	7,0	±0,7	26,3	157,2	154,9	137,2
21,0	137,5	134,5	117,4	392,4 (40,0)	±7,8 (±0,8)	8,5	±0,9	31,7	169,2	166,2	149,1

Примечания:
