-  глубина канавки над расчетной шириной ;

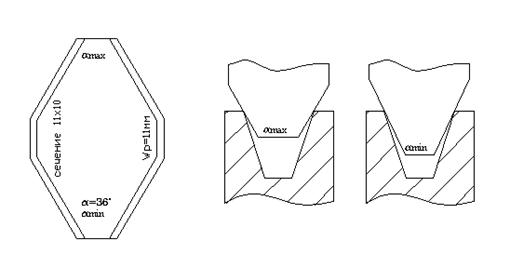

12. Угол канавки неразъемного шкива контролируют предельными угловыми калибрами по чертежу 9. Верхний и нижний пределы углов калибров должны соответствовать углу канавки шкива с учетом наибольшего и наименьшего допуска.

Чертеж 9

Расчетный диаметр шкива определяется с помощью двух цилиндрических роликов по таблице 8, которые устанавливаются в контролирующей канавке, параллельно один другого (чертеж 10).

Чертеж 10

Измеряют расстояние между наружными образующими роликов в трех диаметральных сечениях канавок шкива.

Расчетный диаметр шкива вычисляют по формуле:

(8)

где - расстояние от расчетного диаметра шкива до верхней образующей ролика.

Приложение 5

Обязательное

Расчет и конструирование клиноременных передач

1. Расчет клиноременных передач проводят в двух режимах – при нормально1 и при максимальной частоте вращения коленчатого вала двигателя.

Для передач с двумя рабочими шкивами мощность рассчитывается для ведущего шкива. Возможность передачи необходимой мощности на ведомые шкивы, имеющие меньший угол обхвата или меньший диаметр по сравнению с ведущим шкивом, должна быть проверена дополнительно.

2. Мощность , которую может передать один ремень в условиях эксплуатации в рассчитанном режиме, вычисляется по формуле:

(9)

где - номинальная мощность, передаваемая одним ремней, кВт (таблицы 26-33);

- коэффициент, учитывающий число изгибов ремня в секунду (таблица 36).

Таблица 26

Скорость ремня, м/с	Мощность, кВт, передаваемая ремнем типа I с расчетной шириной 8,5 мм при расчетном диаметре шкива, мм
63	80	100	125	140 и более
5	0,81	0,87	0,98	1,10	1,07
6	0,96	1,04	1,17	1,21	1,27
7	1,12	1,21	1,36	1,41	1,49
8	1,28	1,38	1,59	1,6	1,7
9	1,43	1,54	1,74	1,79	1,89
10	1,58	1,7	1,92	1,98	2,1
11	1,72	1,85	2,09	2,16	2,29
12	1,87	2,02	2,28	2,35	2,49
13	2,01	2,16	2,44	2,52	2,66
14	2,15	2,31	2,61	2,69	2,84
15	2,28	2,45	2,76	2,86	3,02
16	2,40	2,59	2,92	3,02	3,16
17	2,52	2,72	3,07	3,18	3,36
18	2,64	2,84	3,20	3,31	3,50
19	2,76	2,97	3,36	3,47	3,66
20	2,88	3,08	3,50	3,60	3,82
21	2,95	3,18	3,58	3,70	3,92
22	3,08	3,31	3,74	3,86	4,10
23	3,17	3,42	3,86	3,98	4,23
24	3,26	3,50	3,95	4,08	4,33
25	3,32	3,57	4,03	4,16	4,4
26	3,4	3,66	4,14	4,26	4,45
27	3046	3,72	4,20	4,34	4,6
28	3,5	3,77	4,26	4,4	4,65
29	3,57	3,84	4,34	4,46	4,75
30	3,6	3,87	4,38	4,52	4,79
31	3,63	3,90	4,41	4,56	4,82
32	3,65	3,92	4,44	4,57	4,85
33	3,66	3,94	4,55	4,6	4,86
34	3,68	3,95	4,46	4,61	4,86
35	3,68	3,94	4,44	4,69	4,85
36	3,66	3,92	4,42	4,56	4,83
37	3,62	3,88	4,39	4,54	4,81
38	3,59	3,86	4,35	4,50	4,77
39	3,54	3,80	4,30	4,44	4,70
40	3,48	3,74	4,23	4,4	4,62

Таблица 27
