Схема теплоснабжения (стр. 5 )

Границы существующих зон действия тепловых источников городского округа показаны на рисунке 2.1.

Перспективные на 2028 г. зоны действия тепловых источников городского округа представлены на рисунке 2.2.

Существующая и перспективная зона действия котельной пос. Никитинский представлена на рис. 2.3., 2.4.

Рис. 2.1. Существующие по состоянию зоны действия тепловых источников в системе теплоснабжения

Ленинск-Кузнецкого городского округа на 2012 г.

Рис. 2.2. Перспективные зоны действия тепловых источников в системе теплоснабжения

Ленинск-Кузнецкого городского округа на 2028 г.

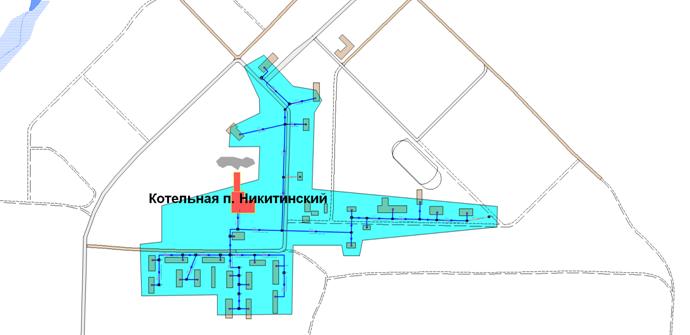

Рис. 2.3. Существующая по состоянию зона действия котельной

пос. Никитинский на 2012 г.

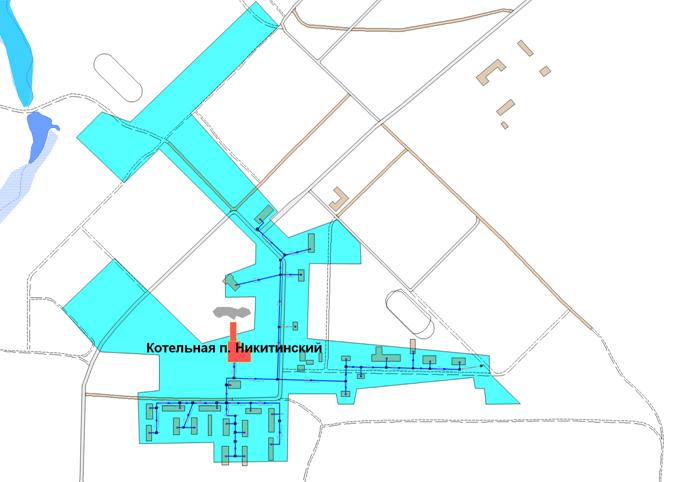

Рис. 2.4. Перспективная по состоянию зона действия котельной

пос. Никитинский на 2028 г.

Зона действия первой по величине теплоснабжающей организации Ленинск-Кузнецкого городского округа – , состоит из зон действия 17 котельных. Перечень (реестр) этих котельных приведен в таблице 2.2.

Таблица 2.2. Перечень (реестр) существующих котельных по состоянию на 2012 г.

№ п/п	Наименование теплового источника
1	Котельная №1
2	Котельная №5
3	Котельная №13
4	Котельная №14
5	Котельная №16
6	Котельная №20
7	Котельная №24
8	Котельная №26
9	Котельная №39
10	Котельная №40
11	Котельная №44
12	Котельная №45
13	Котельная «КСК»
14	Котельная «Привокзальная»
15	Котельная «Центральная»
16	Котельная «Энергетик»
17	Котельная Шахты «7 Ноября»

Тепловые сети зоны действия тепловых источников находятся на обслуживании организации на правах аренды. Зоны действия котельных , их адреса и границы подробно описаны в «Этапе 2 «Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения» Том I». Также зоны действия котельных изображены на рис. 2.1.

Таблица 2.3. Характеристика тепловых источников, входящих в состав рассматриваемой зоны деятельности

№	Наименование теплового источника	Номер планировочного района	Установленная тепловая мощность источника, Гкал/ч
1	Котельная №1	II-3	4,0
2	Котельная №5	I-5	10,0
3	Котельная №13	II-1, II-2, II-3	7,5
4	Котельная №14	II-3, II-2	6,59
5	Котельная №16	II-2, II-3	2,85
6	Котельная №20	III-1	2,0
7	Котельная №24	III-2	2,0
8	Котельная №26	III-1	3,0
9	Котельная №39	II-3	0,4
10	Котельная №40	I-4	0,4
11	Котельная №44	II-3	3,0
12	Котельная №45	П-I-2	1,2
13	Котельная «КСК»	I-1, 2	112,0
14	Котельная «Привокзальная»	I-1	80,0
15	Котельная «Центральная»	II-1, II-3	60,0
16	Котельная «Энергетик»	I-2	84,0
17	Котельная Шахты «7 Ноября»	III-2, III-3	80,0
ВСЕГО:			458,94

В перспективе до 2028 г. зона действия будет изменяться за счет закрытия котельной №5 с переключением тепловых нагрузок на котельную ФГБЛПУ «НКЦОЗШ» и подключения к котельной КСК потребителей комплексной многоэтажной застройки в Северо-Восточном планировочном районе. Закрытие котельных №1, 13, 14, 16, 20, 24, 44, 45, котельных «КСК» (угольной) и «Энергетик» не приведет к сокращению общей зоны действия , так как тепловые нагрузки этих котельных будут переключены на действующие источники тепловой энергии с прокладкой новых трубопроводов к уже существующим тепловым сетям. Перспективные зоны действия тепловых источников на 2028 г. представлены на рисунке 2.2.

Зона действия второй по величине теплоснабжающей организации Ленинск-Кузнецкого городского округа – ФГБЛПУ «НКЦОЗШ», состоит из одной котельной.

Тепловые сети зоны действия котельной ФГБЛПУ «НКЦОЗШ» находятся на обслуживании организации на правах аренды. Зона действия котельной ФГБЛПУ «НКЦОЗШ» и ее границы подробно описаны в «Этап 2. Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения. Том I». Также зона действия котельной ФГБЛПУ «НКЦОЗШ» отображена на рисунке 2.1.

Установленная тепловая мощность источника тепловой энергии по состоянию на 2012 г. – 19,85 Гкал/ч.

В перспективе до 2028 г. зона действия ФГБЛПУ «НКЦОЗШ» будет увеличена за счет закрытия котельной №5 с последующим переключением тепловых нагрузок потребителей на котельную ФГБЛПУ «НКЦОЗШ».

Зона действия третий по величине теплоснабжающей организации Ленинск-Кузнецкого городского округа – , также состоит из одной котельной.

Тепловые сети зоны действия котельной пос. Никитинский находятся на обслуживании организации на правах аренды. Зона действия котельной пос. Никитинский и ее границы подробно описаны в «Этап 2. Существующее положение в сфере производства, передачи и потребления тепловой энергии для целей теплоснабжения. Том I». Также зона действия котельной пос. Никитинский отображена на рисунке 2.3.

Установленная тепловая мощность источника тепловой энергии по состоянию на 2012 г. – 4,8 Гкал/ч.

В перспективе до 2028 г. зона действия котельной пос. Никитинский увеличится за счет подключения тепловой нагрузки перспективной индивидуальной застройки.

2.3. Описание существующих и перспективных зон действия индивиду­альных источников тепловой энергии

Централизованное теплоснабжение предусмотрено для существующей застройки и перспективной многоэтажной застройки. Под индивидуальным теплоснабжением понимается, в частности, печное отопление и теплоснабжение от индивидуальных (квартирных) котлов. По существующему состоянию системы теплоснабжения индивидуальное теплоснабжение применяется в индивидуальном малоэтажном жилищном фонде. Поквартирное отопление в многоквартирных многоэтажных жилых зданиях по состоянию базового года разработки схемы теплоснабжения не применяется и на перспективу не планируется. На перспективу индивидуальное теплоснабжение предусматривается для индивидуального жилищного фонда и малоэтажной застройки планировочных районов: I-4 и I-6.

2.4. Перспективные балансы тепловой мощности и тепловой нагрузки в перспективных зонах действия источников тепловой энергии, в том числе работающих на единую тепловую сеть

2.4.1. Баланс располагаемой тепловой мощности по состоянию на 2012 год

Балансы располагаемой тепловой мощности и присоединенной тепловой на­грузки по состоянию на 2012 год представлены в таблице 2.4.

Таблица 2.4. Балансы располагаемой тепловой мощности и присоединенной тепловой нагрузки по состоянию на 2012 год

Номер, наимено­вание котельной	Уста­нов­ленная теп­ловая мощ­ность, Гкал/ч	Распола­гаемая те­пло­вая мощ­ность, Гкал/ч	Собст­вен­ные ну­жды ис­точ­ника, Гкал/ч	Тепло­вые по­тери в сетях, Гкал/ч	Тепловая нагрузка потреби-телей, Гкал/ч	Резерв/де-фицит теп­ловой мощности, Гкал/ч
№1	4,0	4,0	0,044	0,265	2,47	1,22
№5	10,0	10,0	0,076	0,512	4,020	5,39
№13	7,5	7,5	0,086	0,837	5,670	0,91
№14	6,59	6,59	0,093	0,608	5,62	0,27
№16	2,85	2,85	0,026	0,023	1,5	1,30
№20	2,0	2,0	0,016	0,114	0,85	1,02
№24	2,0	2,0	0,013	0,09	0,75	1,15
№26	3,0	3,0	0,037	0,219	1,86	0,88
№39	0,4	0,4	0,002	0,020	0,140	0,24
№40	0,4	0,4	0,003	0,054	0,160	0,18
№44	3,0	3,0	0,014	0,089	0,67	2,23
№45	1,2	1,2	0,025	0,119	1,3	-0,24
Котельная «КСК»	112,0	112,0	0,747	3,863	43,45	63,94
Котельная «Цен­траль­ная»	60,0	60,0	0,463	5,975	25,89	27,67
Котельная Шахты «7 Ноября»	80,0	80,0	0,276	1,175	16,32	62,23
Котельная «Энер­гетик»	84,0	84,0	0,59	16,311	32,29	34,81
Котельная «При­вок­зальная»	80	80	0,765	2,514	45,05	31,67
Котельная ФГБЛПУ «НКЦОЗШ»	19,85	19,85	1,191	0,632	15,15	2,88
Котельная пос. Никитин­ский	4,8	4,8	0,092	0,568	2,87	1,27
Всего по город­скому округу:	483,59	483,59	4,559	33,988	206,03	239,02

Дефицит тепловой мощности наблюдается на котельной №45.
