Схема теплоснабжения (стр. 1 )

Заказчик: Управление жизнеобеспечения администрации Ленинск-Кузнецкого

городского округа

.

Схема теплоснабжения Ленинск-Кузнецкого городского округа на период 2012-2017 г.г. с перспективой до 2028 г. Этап 6. Утверждаемая часть Пояснительная записка.

Кемерово 2013

Схема теплоснабжения

Ленинск-Кузнецкого городского округа на период г. г.

с перспективой до 2028 г.

Этап 6. Утверждаемая часть

Пояснительная записка

Зам. генерального директора (управляющего )
Исполнители:
Главный инженер
Начальник отдела ЭБ и ЭР
Начальник СИНИ
Инженер отдела ЭБ и ЭР
Инженер отдела ЭБ и ЭР
Инженер СИНИ

Кемерово 2013

Содержание

Введение. 7

1. Показатели перспективного спроса на тепловую энергию (мощность) и теплоноситель в установленных границах территории поселения, городского округа. 8

1.1. Общие положения. 8

1.2. Площадь строительных фондов и приросты площади строительных фондов по расчетным элементам территориального деления. 9

1.3. Объемы потребления тепловой энергии (мощности), теплоносителя и приросты потребления тепловой энергии (мощности). 18

1.4. Потребление тепловой энергии (мощности) и теплоносителя объектами, расположенными в производственных зонах. 27

2. Перспективные балансы тепловой мощности источников тепловой энергии и тепловой нагрузки потребителей. 28

2.1. Радиусы эффективного теплоснабжения. 28

2.2. Описание существующих и перспективных зон действия систем теплоснабжения и источников тепловой энергии. 31

2.3. Описание существующих и перспективных зон действия индивидуальных источников тепловой энергии. 37

2.4. Перспективные балансы тепловой мощности и тепловой нагрузки в перспективных зонах действия источников тепловой энергии, в том числе работающих на единую тепловую сеть. 38

2.4.5. Существующие и перспективные технические ограничения на использование установленной тепловой мощности и значения располагаемой мощности основного оборудования источников тепловой энергии. 46

2.4.6. Существующие и перспективные затраты тепловой мощности на хозяйственные нужды источников тепловой энергии. 46

2.4.7. Значения существующей и перспективной тепловой мощности источников тепловой энергии нетто. 47

2.4.8. Значения существующих и перспективных потерь тепловой энергии при ее передаче по тепловым сетям.. 48

2.4.9. Затраты существующей и перспективной тепловой мощности на хозяйственные нужды тепловых сетей. 52

2.4.10. Значения существующей и перспективной резервной тепловой мощности источников теплоснабжения, в том числе источников тепловой энергии, принадлежащих потребителям, и источников тепловой энергии теплоснабжающих организаций, с выделением аварийного резерва и резерва по договорам на поддержание резервной тепловой мощности. 52

2.4.11. Значения существующей и перспективной тепловой нагрузки потребителей, устанавливаемые по договорам на поддержание резервной тепловой мощности, долгосрочным договорам теплоснабжения, в соответствии с которыми цена определяется по соглашению сторон, и по долгосрочным договорам, в отношении которых установлен долгосрочный тариф.. 53

3. Перспективные балансы производительности водоподготовительных установок. 54

3.1. Перспективные балансы производительности водоподготовительных установок и максимального потребления теплоносителя теплопотребляющими установками. 54

3.2. Перспективные балансы производительности водоподготовительных установок источников тепловой энергии для компенсации потерь теплоносителя в аварийных режимах работы систем теплоснабжения. 63

4. Предложения по строительству, реконструкции и техническому перевооружению источников тепловой энергии. 65

4.1. Общие положения. 65

4.2. Предложения по строительству источников тепловой энергии. 67

4.3. Предложения по реконструкции источников тепловой энергии, обеспечивающих перспективную тепловую нагрузку в существующих и расширяемых зонах действия источников тепловой энергии 69

4.4. Предложения по техническому перевооружению источников тепловой энергии с целью повышения эффективности работы систем теплоснабжения. 71

4.5. Графики совместной работы источников тепловой энергии, функционирующих в режиме комбинированной выработки электрической и тепловой энергии и котельных. 71

4.8. Меры по переводу котельных, размещенных в существующих и расширяемых зонах действия источников комбинированной выработки тепловой и электрической энергии, в пиковой режим работы.. 73

4.9. Решения о загрузке источников тепловой энергии, распределении (перераспределении) тепловой нагрузки потребителей тепловой энергии. 73

4.10. Оптимальные температурные графики отпуска тепловой энергии для каждого источника тепловой энергии систем теплоснабжения. 74

4.11. Предложения по перспективной установленной тепловой мощности каждого источника тепловой энергии с учетом аварийного и перспективного резерва тепловой мощности с предложениями по утверждению срока ввода в эксплуатацию новых мощностей. 75

5. Предложения по строительству и реконструкции тепловых сетей. 76

5.1. Предложения по строительству и реконструкции тепловых сетей, обеспечивающих перераспределение тепловой нагрузки из зон с дефицитом располагаемой тепловой мощности источников тепловой энергии в зоны с резервом располагаемой тепловой мощности источников тепловой энергии(использование существующих резервов). 76

5.2. Предложения по строительству и реконструкции тепловых сетей для обеспечения перспективных приростов тепловой нагрузки под жилищную, комплексную или производственную застройку. 77

5.3. Предложения по строительству и реконструкции тепловых сетей в целях обеспечения условий, при наличии которых существует возможность поставок тепловой энергии потребителям от различных источников тепловой энергии при сохранении надежности теплоснабжения. 78

5.4. Предложения по строительству и реконструкции тепловых сетей для повышения эффективности функционирования системы теплоснабжения, в том числе за счет перевода котельных в пиковый режим работы или ликвидации котельных. 79

5.5. Предложения по строительству и реконструкции тепловых сетей с увеличением диаметра трубопроводов для обеспечения перспективных приростов тепловой нагрузки. 83

5.6. Предложения по строительству и реконструкции тепловых сетей для обеспечения нормативной надежности и безопасности теплоснабжения. 84

6. Перспективные топливные балансы.. 104

7. Инвестиции в строительство, реконструкцию и техническое перевооружение. 112

7.1. Общие положения. 112

7.2. Предложения по величине необходимых инвестиций в строительство, реконструкцию и техническое перевооружение источников тепловой энергии на каждом этапе. 121

7.3. Предложения по величине необходимых инвестиций в строительство, реконструкцию и техническое перевооружение тепловых сетей и сооружений на них. 124

7.4. Предложения по величине инвестиций в строительство, реконструкцию и техническое перевооружение в связи с изменениями температурного графика и гидравлического режима работы системы теплоснабжения. 127

7.5. Расчеты ценовых последствий для потребителей при реализации программ строительства, реконструкции и технического перевооружения систем теплоснабжения. 129

8. Решения об определении единой теплоснабжающей организации (организаций). 132

9. Решения о распределении тепловой нагрузки между источниками тепловой энергии. 136

10. Решения по бесхозяйным тепловым сетям.. 138

Введение

«Схема теплоснабжения Ленинск-Кузнецкого городского округа на период г. г. с перспективой до 2028 г.» выполняется на основании Муниципального контракта №-1 от 01.01.2001 г., заключенного между Управлением жизнеобеспечения администрации Ленинск-Кузнецкого городского округа и , в объеме согласованного Технического задания, в соответствии с ФЗ № 000 «О теплоснабжении» и ППРФ № 000 от 01.01.2001 г. «О требованиях к схемам теплоснабжения, порядку их разработки и утверждения».

Схема теплоснабжения городского округа – документ, содержащий предпроектные материалы по обоснованию эффективного и безопасного функционирования системы теплоснабжения, ее развития с учетом правового регулирования в области энергосбережения и повышения энергетической эффективности. В схеме теплоснабжения обосновывается необходимость и экономическая целесообразность проектирования и строительства новых, расширения и реконструкции существующих энергетических источников и тепловых сетей, средств их эксплуатации и управления с целью обеспечения энергетической безопасности развития экономики поселения и надежности теплоснабжения потребителей.

1. Показатели перспективного спроса на тепловую энергию (мощность) и теплоноситель в установленных границах территории поселения, городского округа

1.1. Общие положения

Прогноз перспективного потребления тепловой энергии на цели теплоснабжения потребителей на период с 2012г. до 2028 г. с разбивкой на пятилетние периоды: г. г.; г. г. и г. г. приведен в «Этап 4. Книга 1. «Перспективное потребление тепловой энергии на цели теплоснабжения».

Прогноз спроса на тепловую энергию для перспективной застройки городского округа на период до 2028 г. определен по данным генерального плана 2008 г. проектные решения которого рассчитаны на два периода реализации: первая очередь строительства – 2015 г. и расчётный срок – 2025 г.

По всем объектам перспективного строительства для всех периодов имелась информация о суммарной площади планируемых к строительству объектов (жилых зданий, общеобразовательных школ, детских садов, объектов здравоохранения и т. п.), с разбивкой по планировочным районам, без указания тепловых нагрузок, площадей и количества потребителей по отдельным зданиям. Зона застройки индивидуальными жилыми домами учитывается в расчетах перспективной нагрузки системы теплоснабжения.

Данные теплоснабжающими организациями о выданных технических условиях на присоединение к тепловым сетям отдельных зданий на период до 2028 г. представлены не были.

Следует отметить, что в «Схеме теплоснабжения…» принят оптимистический сценарий градостроительного развития города (исходя из максимальной застройки территорий).

Генеральным планом городского округа не предусмотрен прирост производственных зданий промышленных предприятий, в связи с чем, в «Схеме теплоснабжения..» принято, что промышленная застройка в городском округе не увеличивается.

1.2. Площадь строительных фондов и приросты площади строительных фондов по расчетным элементам территориального деления

Прогноз изменения площадей строительных фондов и тепловой нагрузки по элементам территориального деления приведен в «Этап 4. Книга 1. «Перспективное потребление тепловой энергии на цели теплоснабжения».

В качестве расчетных элементов территориального деления в Схеме теплоснабжения приняты планировочные районы согласно Генеральному плану 2008 г., т. к. кадастровые кварталы городского округа никоим образом не отображают его территориального деления как административного, так по зонам действия источников тепловой энергии.

Планировочные районы Ленинск-Кузнецкого городского округа представлены на рисунке 1.1.

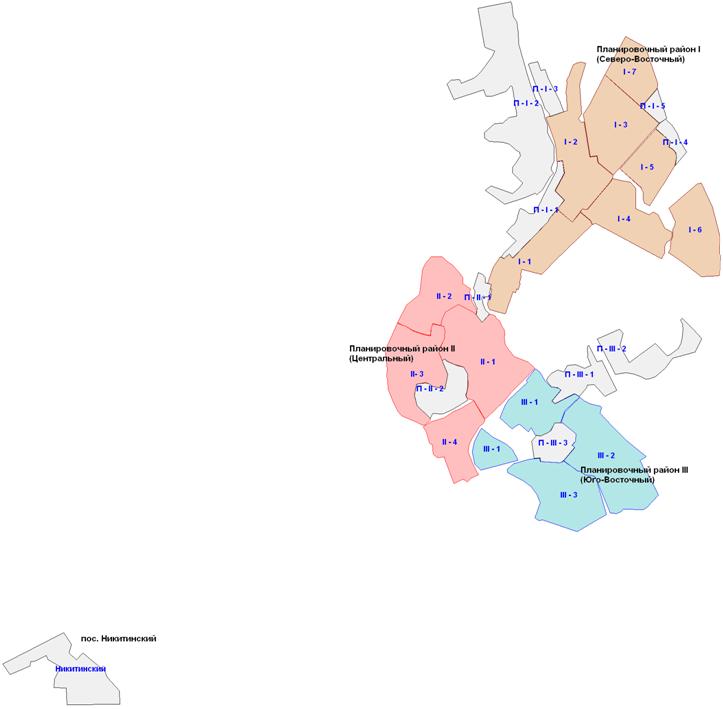

Рис. 1.1. Планировочные районы Ленинск-Кузнецкого городского округа

Прогнозируемые годовые объемы прироста перспективной застройки для каждого из периодов определялись по состоянию на окончание рассчитываемого / начало следующего периода (годы 2018, 2023 и 2028). При этом объемы первой очереди строительства (2015 г. согласно Генеральному плану) были учтены в период с г. г. объемы строительства по состоянию на расчетный срок (2025 г. согласно Генеральному плану) были распределены между пятилетними периодами г. г. и г. г.

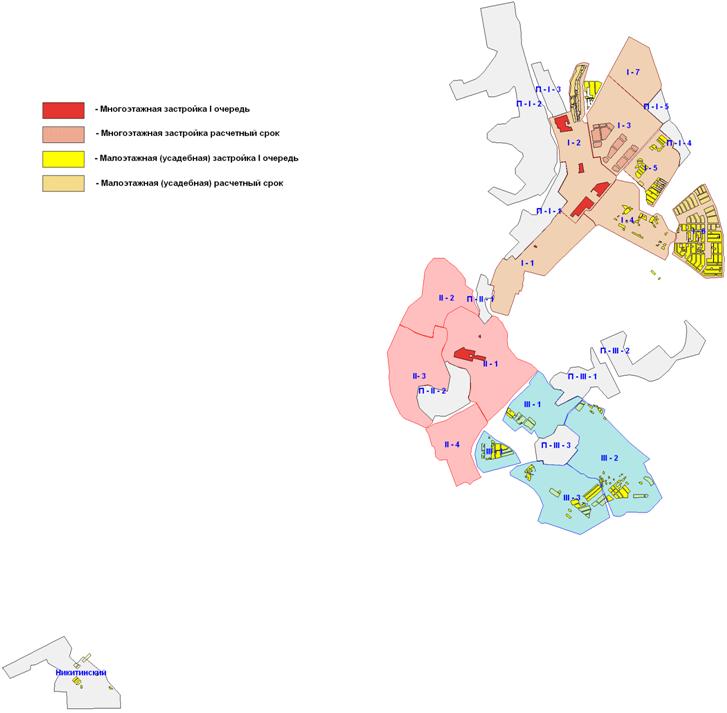

План перспективной застройки приведен на рисунке 1.2.

Рис. 1.2. План перспективной застройки Ленинск-Кузнецкого городского округа

Динамика изменения прироста фондов застройки представлена в таблице 1.1.

Таблица 1.1. Перспективное изменение строительных площадей по планировочным районам с разделением на расчетные периоды до 2028 года

№	Номер, на­именование планировоч­ного района	Ввод объектов капиталь­ного строительства, м²	2013 г.	2014 г.	2015 г.	2016 г.	2017 г.	2018 г.	Итого гг.	гг.	гг.	Всего гг.
1	Планировоч­ный район I (Северо-Вос­точный)	Ввод строений всего	50825	50825	50825	50825	50825	50825	304949	263920	305495	874363
Ввод общественно-дело­вых зданий	8475	8475	8475	8475	8475	8475	50849	11120	52695	114663
Ввод жилых зданий, в т. ч.:	42350	42350	42350	42350	42350	42350	254100	252800	252800	759700
малоэтажные (усад.)	6017	6017	6017	6017	6017	6017	36100	40100	40100	116300
многоэтажные	36333	36333	36333	36333	36333	36333	218000	212700	212700	643400
1.1	Планировоч­ный район I-1	Ввод строений всего	1151	1151	1151	1151	1151	1151	6907	446	446	7799
Ввод общественно-дело­вых зданий	484	484	484	484	484	484	2907	446	446	3799
Ввод жилых зданий, в т. ч.:	667	667	667	667	667	667	4000	0	0	4000
малоэтажные (усад.)	0	0	0	0	0	0	0	0	0	0
многоэтажные	667	667	667	667	667	667	4000	0	0	4000
1.2	Планировоч­ный район I-2	Ввод строений всего	39838	39838	39838	39838	39838	39838	239025	38769	47269	325062
Ввод общественно-дело­вых зданий	4488	4488	4488	4488	4488	4488	26925	4819	13319	45062
Ввод жилых зданий, в т. ч.:	35350	35350	35350	35350	35350	35350	212100	33950	33950	280000
малоэтажные (усад.)	0	0	0	0	0	0	0	0	0	0
многоэтажные	35350	35350	35350	35350	35350	35350	212100	33950	33950	280000
1.3	Планировоч­ный район I-3	Ввод строений всего	0	0	0	0	0	0	0	178750	211263	390013
Ввод общественно-дело­вых зданий	0	0	0	0	0	0	0	0	32513	32513
Ввод жилых зданий, в т. ч.:	0	0	0	0	0	0	0	178750	178750	357500
малоэтажные (усад.)	0	0	0	0	0	0	0	0	0	0
многоэтажные	0	0	0	0	0	0	0	178750	178750	357500
1.4	Планировоч­ный район I-4	Ввод строений всего	973	973	973	973	973	973	5840	2250	2250	10340
Ввод общественно-дело­вых зданий	723	723	723	723	723	723	4340	0	0	4340
Ввод жилых зданий, в т. ч.:	250	250	250	250	250	250	1500	2250	2250	6000
малоэтажные (усад.)	250	250	250	250	250	250	1500	2250	2250	6000
многоэтажные	0	0	0	0	0	0	0	0	0	0
1.5	Планировоч­ный район I-5	Ввод строений всего	3442	3442	3442	3442	3442	3442	20649	7825	7825	36299
Ввод общественно-дело­вых зданий	1458	1458	1458	1458	1458	1458	8749	2825	2825	14399
Ввод жилых зданий, в т. ч.:	1983	1983	1983	1983	1983	1983	11900	5000	5000	21900
малоэтажные (усад.)	1667	1667	1667	1667	1667	1667	10000	5000	5000	20000
многоэтажные	317	317	317	317	317	317	1900	0	0	1900
1.6	Планировоч­ный район I-6	Ввод строений всего	5421	5421	5421	5421	5421	5421	32528	35880	36443	104850
Ввод общественно-дело­вых зданий	1321	1321	1321	1321	1321	1321	7928	3030	3593	14550
Ввод жилых зданий, в т. ч.:	4100	4100	4100	4100	4100	4100	24600	32850	32850	90300
малоэтажные (усад.)	4100	4100	4100	4100	4100	4100	24600	32850	32850	90300
многоэтажные	0	0	0	0	0	0	0	0	0	0
2	Планировоч­ный район II (Центральный)	Ввод строений всего	13666	13666	13666	13666	13666	13666	81994	14360	14360	110714
Ввод общественно-дело­вых зданий	2866	2866	2866	2866	2866	2866	17194	2110	2110	21414
Ввод жилых зданий, в т. ч.:	10800	10800	10800	10800	10800	10800	64800	12250	12250	89300
малоэтажные (усад.)	0	0	0	0	0	0	0	0	0	0
многоэтажные	10800	10800	10800	10800	10800	10800	64800	12250	12250	89300
2.1	Планировоч­ный район II-1	Ввод строений всего	8921	8921	8921	8921	8921	8921	53528	13556	13556	80641
Ввод общественно-дело­вых зданий	1338	1338	1338	1338	1338	1338	8028	1306	1306	10641
Ввод жилых зданий, в т. ч.:	7583	7583	7583	7583	7583	7583	45500	12250	12250	70000
малоэтажные (усад.)	0	0	0	0	0	0	0	0	0	0
многоэтажные	7583	7583	7583	7583	7583	7583	45500	12250	12250	70000
2.2	Планировоч­ный район II-2	Ввод строений всего	622	622	622	622	622	622	3730	358	358	4445
Ввод общественно-дело­вых зданий	622	622	622	622	622	622	3730	358	358	4445
Ввод жилых зданий, в т. ч.:	0	0	0	0	0	0	0	0	0	0
малоэтажные (усад.)	0	0	0	0	0	0	0	0	0	0
многоэтажные	0	0	0	0	0	0	0	0	0	0
2.3	Планировоч­ный район II-3	Ввод строений всего	3826	3826	3826	3826	3826	3826	22958	368	368	23693
Ввод общественно-дело­вых зданий	610	610	610	610	610	610	3658	368	368	4393
Ввод жилых зданий, в т. ч.:	3217	3217	3217	3217	3217	3217	19300	0	0	19300
малоэтажные (усад.)	0	0	0	0	0	0	0	0	0	0
многоэтажные	3217	3217	3217	3217	3217	3217	19300	0	0	19300
2.4	Планировоч­ный район II-4	Ввод строений всего	296	296	296	296	296	296	1779	79	79	1936
Ввод общественно-дело­вых зданий	296	296	296	296	296	296	1779	79	79	1936
Ввод жилых зданий, в т. ч.:	0	0	0	0	0	0	0	0	0	0
малоэтажные (усад.)	0	0	0	0	0	0	0	0	0	0
многоэтажные	0	0	0	0	0	0	0	0	0	0
3	Планировоч­ный район III (Юго-Восточ­ный)	Ввод строений всего	8770	8770	8770	8770	8770	8770	52623	7741	10805	71168
Ввод общественно-дело­вых зданий	1820	1820	1820	1820	1820	1820	10923	1591	4655	17168
Ввод жилых зданий, в т. ч.:	6950	6950	6950	6950	6950	6950	41700	6150	6150	54000
малоэтажные (усад.)	6000	6000	6000	6000	6000	6000	36000	6150	6150	48300
многоэтажные	950	950	950	950	950	950	5700	0	0	5700
3.1	Планировоч­ный район III-1	Ввод строений всего	3971	3971	3971	3971	3971	3971	23825	1375	1656	26856
Ввод общественно-дело­вых зданий	938	938	938	938	938	938	5625	75	356	6056
Ввод жилых зданий, в т. ч.:	3033	3033	3033	3033	3033	3033	18200	1300	1300	20800
малоэтажные (усад.)	2667	2667	2667	2667	2667	2667	16000	1300	1300	18600
многоэтажные	367	367	367	367	367	367	2200	0	0	2200
3.2	Планировоч­ный район III-2	Ввод строений всего	3400	3400	3400	3400	3400	3400	20398	1231	4013	25642
Ввод общественно-дело­вых зданий	400	400	400	400	400	400	2398	831	3613	6842
Ввод жилых зданий, в т. ч.:	3000	3000	3000	3000	3000	3000	18000	400	400	18800
малоэтажные (усад.)	2417	2417	2417	2417	2417	2417	14500	400	400	15300
многоэтажные	583	583	583	583	583	583	3500	0	0	3500
3.3	Планировоч­ный район III-3	Ввод строений всего	1400	1400	1400	1400	1400	1400	8400	5135	5135	18670
Ввод общественно-дело­вых зданий	483	483	483	483	483	483	2900	685	685	4270
Ввод жилых зданий, в т. ч.:	917	917	917	917	917	917	5500	4450	4450	14400
малоэтажные (усад.)	917	917	917	917	917	917	5500	4450	4450	14400
многоэтажные	0	0	0	0	0	0	0	0	0	0
4	Пос. Никитин­ский	Ввод строений всего	2285	2285	2285	2285	2285	2285	13708	1113	1113	15933
Ввод общественно-дело­вых зданий	51	51	51	51	51	51	308	813	813	1933
Ввод жилых зданий, в т. ч.:	2233	2233	2233	2233	2233	2233	13400	300	300	14000
малоэтажные (усад.)	2067	2067	2067	2067	2067	2067	12400	0	0	12400
многоэтажные	167	167	167	167	167	167	1000	300	300	1600
	В целом по городу	Ввод строений всего	75545	75545	75545	75545	75545	75545	453273	287133	331772	1072178
Ввод общественно-дело­вых зданий	13212	13212	13212	13212	13212	13212	79273	15633	60272	155178
Ввод жилых зданий, в т. ч.:	62333	62333	62333	62333	62333	62333	374000	271500	271500	917000
малоэтажные (усад.)	14083	14083	14083	14083	14083	14083	84500	46250	46250	177000
многоэтажные	48250	48250	48250	48250	48250	48250	289500	225250	225250	740000

Анализ данных представленных в таблице 1.1 показал, что:
