Электронное строение комплексов дифторида бора с ароматическими заместителями (стр. 5 )

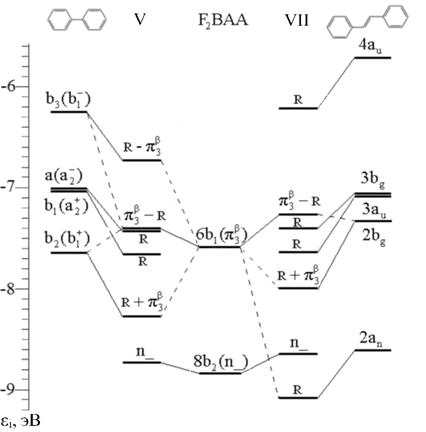

Рис. 10. Корреляционная диаграмма расчетных энергий π-электронов молекул бифенила и стильбена с МО F2BAA для соединений V и VII [37]

Дибензоилметанат дифторида бора (VIII)

Сопоставление результатов расчетов F2BBa в расширенном базисе def2-TZVPP c полученными ранее результатами c базисом 6-311G [36] показало нарушение копланарности структуры комплекса при незначительных изменениях в энергиях и составе МО. Двугранный угол между плоскостями хелатного и фенильного циклов составляет 15º, а угол между плоскостью хелатного цикла и плоскостью ОВО - 5º. Расширение базиса привело также к заметному изменению в распределении электронной плотности, вычисленной в приближении натуральных связевых орбиталей (NBO). Так, для F2BBa суммарный заряд С6Н5 +0.11 е в базисе 6-311 G и +0.07 е в базисе def2-TZVPP.

В соединении F2BDbm по расчетным данным фенильные циклы повернуты на угол 17º относительно хелатного в одну сторону (группа симметрии СS), а угол между плоскостью хелатного цикла и плоскостью ОВО - 16º. Результаты расчета копланарной структуры с базисом def2-TZVPP показали незначительные изменения в энергиях (< 0,1 эВ) и локализации МО, а изменение полной энергии составляет величину 0,0125 эВ (~ 100 cм-1). Столь низкий барьер вращения С6Н5-групп комплексе допускает свободные крутильные колебания относительно плоской конформации при температурах исследования паров ~ 200°C.

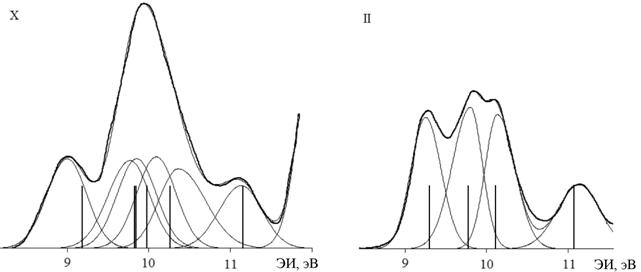

Рис. 11. УФЭ спектры соединений VIII и II

В УФЭ спектре соединения F2BDbm вторая интенсивная полоса со слабыми перегибами (рис. 11) соответствуют ионизации четырех электронных уровней. Разложение полосы на компоненты с целью определения энергии и типа уровней без теоретического моделирования ионизованных состояний не представляется возможным. На рисунке 12 приведены формы шести π-МО, представляющих интерес для интерпретации как ФЭ, так и оптических электронных спектров. Относительные вклады заместителей и хелатного фрагмента для комплексов с одним и двумя фенильными группами, вместе с энергиями уровней представлены в таблице 8. По расчетным данным построена корреляционная диаграмма взаимодействия МО хелатного цикла F2BAA c верхними π-орбиталями двух бензольных циклов (рис. 13).

π3β –Орбиталь, смешиваясь с симметричной комбинацией b1+ π-орбиталей фенильных групп, вносит сопоставимые вклады 56 и 48 % соответственно в ВЗМО (№ 70) антисвязывающую и в пятую заполненную связывающую (№ 66) (табл. 8). Значения εi для двух a2-МО и b1-, локализованных на фенильных группах, на 0,6 эВ ниже значений для С6Н5-С6Н5 вследствие положительного эффективного заряда 0.07 е каждой группы С6Н5.

При разложении интенсивных вторых полос в спектрах на гауссианы (рис. 11) учитывались расчетные данные как по числу электронных уровней, так и интервалах между ними. В табл. 8 для каждого уровня приведены значения δi как разности ЭИ по процедуре разложения (ЭИg) и εi. Как отмечалось нами ранее [36], в комплексах металлов M(AA)n значение δ для n-орбиталей выше δ(π) на ~ 0,2 эВ. При нанесении на спектры рассчитанных значений εi (рис. 11) теоретическая шкала для каждого соединения корректировалась на величину соответствующего значения δ(π) из табл.8., а для n-орбитали δ на увеличивалось на 0.2 эВ. Обращает на себя внимание расхождение для первой полосы на 0,18 эВ значения ЭИ, оцененного по описанной выше методике, от экспериментального, тогда как для комплекса с одной группой С6Н5 максимальное отличие эксперимента от расчетного значения не превышает 0.05 эВ (табл.8). Как показали расчеты значений ЭИ из разностей полных энергий ионизованного и основного состояний, для первого комплекса вследствие более значительной перестройки электронной плотности при удалении электрона из ВЗМО, энергия релаксации выше на 0,25 эВ, что и привело к возрастанию параметра δ.

Рис. 12. Форма и симметрия четырех верхних МО VIII

Таблица 8. Локализация МО (%), энергии орбиталей Кона-Шема, положения максимумов полос по результатам разложения на гауссианы экспериментальных спектра (эВ) и значения параметра δi (эВ)

Соеди- нение	Номер МО	Вклады циклов	εi	ЭИg	δi	δi(π)
F2Bβ	С6Н5	С6Н5
F2BDbm	70	56	22	22	6.98	9.00	2.02
(I)	69	2	49	49	7.61	9.78	2.17
	68	0	50	50	7.62	9.84	2.22
	67	30	35	35	7.78	10.09	2.31
	66	48	26	26	8.06	10.34	2.28	2.20
	65(n)	84	8	8	8.76	11.11	2.35
F2BBa	54	68	32		7.22	9.25	2.03
(II)	53	1	99		7.69	9.80	2.11
	52	41	59		8.03	10.13	2.10	2.08
	51(n)	92	8		8.79	11.14	2.35

Примечание. Для I β = С-СН-С; для II β = С(СН3)-СН-С.

Рентгеноэлектронные спектры F2BDbm, полученные для валентных и остовных уровней с источником излучения Mg Kα, позволили установить энергии ионизации нижних валентных уровней с преобладающими вкладами 2s-АО атомов С, О и F, значения энергии связи 1s-электронов и их корреляцию с расчетным значениям для энергий и эффективных зарядов атомов. На рисунках 14 и 15 представлены спектры С1s-электронов и валентной зоны. Значения Есв для остовных электронов со значениями полуширин полос и относительной концентрацией элементов приведены в табл.9. Учитывая, что в использованном нами приближении оценки концентрации элементов в анализируемом слое погрешность не выше 10 % [38], можно отметить незначительную примесь в анализируемом слое только атомов кислорода.

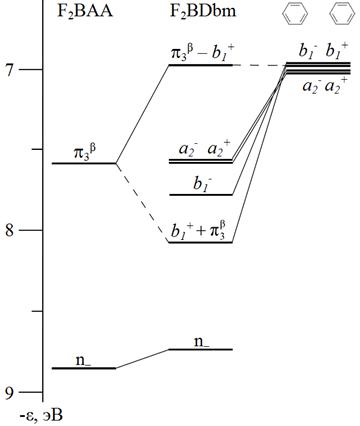

Рис. 13. Корреляционная диаграмма электронных уровней F2BAA и двух молекул С6Н6

При калибровке шкалы энергии по уровню С1s бензольных циклов мы учитывали стабилизацию электронных уровней С6Н5 в комплексе. В соответствии с табличными данными Есв (С1s) в молекуле бензола в конденсированном уровней состоянии равна 284,9 эВ [38], но в исследуемом соединении стабилизация локализованных полностью на бензольных циклах π-уровней 68, 69 достигает 0,6 эВ (табл. 8). Следовательно, для С1s уровней двух фенильных групп, определяющих положение максимума линии углерода в спектре F2BDbm, можно принять значение 285,5 эВ.

Относительная площадь основной полосы углерода при 285,5 эВ и полосы карбонильного углерода при 288,0 эВ (табл. 9) показала отношение концентраций двух форм С в образце 7.0 : 1 при ожидаемом отношении по формуле соединения 6,5 : 1. Рассчитанные значения εi для 1s-электронов 15 атомов С в комплексе хорошо согласуются с экспериментальным спектром при сдвиге шкалы энергии на 8.1 эВ (рис. 14). Значение Есв(F1s) 686,8 эВ при сопоставлении с данными для F1s во фторированных углеводородах (689-690 эВ) и фторированных металлах с высокой степенью ионности связей (684-686 эВ) [38] подтверждает отнесение полосы в спектре ацетилацетоната дифторида бора с относительно низкими значениями ЭИ в области 12.8 – 13.3 эВ к F 2р-электронам [36]. Значение Есв(О1s), равное 533,7 эВ, на 2,2-2,3 эВ превышает известные нам значения для трис-β-дикетонатов металлов Sc(AA)3, Cr(AA)3 и Mg(AA)2. Эта стабилизация О1s уровней в β-дикетонатных комплексах дифторида бора хорошо согласуется со стабилизацией валентных n--электронов на эВ [34] при замещении металлов-комплексообразователей на группу BF2, обладающую слабой донорной способностью [36]. Для атома бора значение 194,6 эВ в соответствии с табличными данными [38] характерно для атома бора в высокой степени окисления.

Рис. 14. Экспериментальный спектр и орбитальные энергии С 1s F2BDbm

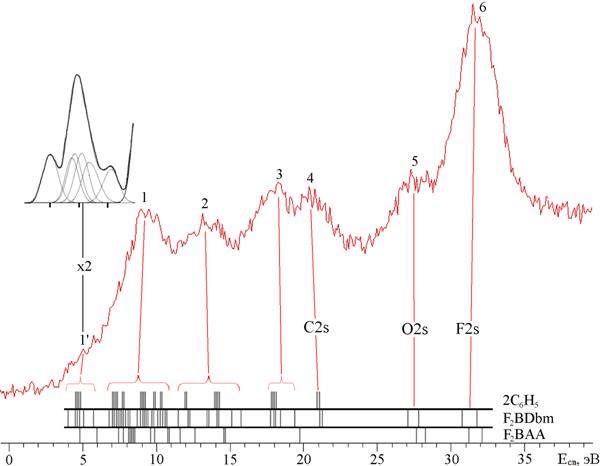

Рис. 15. РФЭ спектр валентной зоны F2BDbm с рассчитанными энергиями
электронов трех соединений

Таблица 9. Энергии связи, полуширины линий и относительная концентрация элементов

Уровень	Есв, эВ	Полуширина, эВ	Относительная концентрация элементов, %
По формуле	Эксперимент
С 1s Cβ 1s	285.5 288.0	1.58 1.85	65.0 10.0	65.4 9.4
O 1s	533.7	1.94	10.0	10.8
B 1s	194.6	1.51	5.0	5.0
F 1s	686.8	1.84	10.0	9.4

Таблица 10. Экспериментальные ЭИв и энергии МО Кона-Шема (эВ), вклады Н1s (%) для бензолаМО

	ЭИв	- ε+2.22	δ	Н1s
1a1g (s)	25.90	25.49	0.41	4
1e1u (s)	22.50	22.53	0.03	9
1e2g (s)	19.20	18.63	0.57	16
2 a1g	16.85	16.51	0.34	33
1b1u (s)	15.40	14.76	0.66	32
1b2u	14.70	14.42	0.28	1
2 e1u	13.80	13.72	0.08	33
1 a2u (π)	12.10	12.29	0.19	-
2 e2g	11.49	11.62	0.13	29
1 e1g (π)	9.24	9.19	0.05	-

В спектре валентной зоны (рис. 15) в интервале Есв от 2 до 36 эВ можно выделить шесть перекрывающихся полос, интенсивности и полуширины которых определяются плотностью электронных состояний и сечениями ионизации уровней. С целью определения природы состояний, отвечающих за максимумы в спектре валентных фотоэлектронов, на рис.15 ниже спектра приведены рассчитанные энергии уровней для F2BDbm, незамещенного комплекса F2BАА и двух фенильных групп. Сравнительный анализ энергий и распределения электронной плотности показал, что 35 валентных МО из 50 F2BDbm на 70% и выше локализованы на хелатном цикле или бензольных кольцах, что позволяет установить характер основной части электронных уровней.

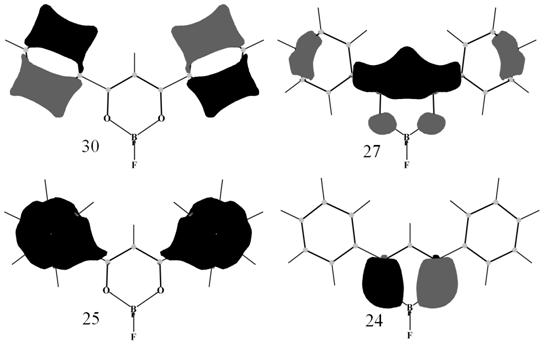

Рис. 16. Распределение электронной плотности МО s-типа № 24, 25, 27, 30

В соответствии с относительными сечениями ионизации, расчетными энергиям и составом волновых функций, полосы 6 и 5 с максимумами при 31.8 и 27.2 эВ обусловлены ионизацией уровней F 2s и O 2s. Несмотря на присутствие в образце примесных атомов кислорода (см. Табл. 9), отношение площадей полос 6 к 5, равно 2.9, что значительно ниже ожидаемого из сечений ионизации отношения 1.5. Расхождение наших экспериментальных данных для интенсивностей ионизации 2s-уровней кислорода и фтора обусловлены, очевидно, не только погрешностью расчетной методики при оценке значений σ для свободных атомов, но и делокализацией электронной плотности в комплексах. В частности, обе орбитали O2s-типа являются О – С – связывающими с вкладом С 2s 26% (рис. 12).

При энергиях ионизации ниже 23 эВ основной вклад вносят электронные уровни, локализованные преимущественно на двух группах С6Н5 . Как известно, в электронной структуре молекулы бензола кроме двух π-МО можно выделить четыре орбитали с преобладающим вкладом 2s ОА и четыре МО – σ-орбитали р-типа. Вертикальные ЭИ бензола [22] вместе с результатами расчета методом DFT с функционалом D3LYP5 и базисом def2-TZVPP приведены в табл. 10. Расчетный метод правильно воспроизводит последовательность ЭИ, но для трех МО s-типа дефект Купманса выше среднего на 0.4-0.6 эВ. В соответствии с результатами расчетов комплексов и бензольных циклов полосы 4 и 3 формируют электроны, соответствующие в мономере уровням s-типа с 25 по 33, шесть из которых (1a1g (s)), 1e1u (s) локализованы преимущественно на ароматических циклах (рис. 12).

Полоса 2 обусловлена электронными состояниями, соответствующими уровням свободного комплекса от 34 по 40, в том числе двум парам 1e2g (s) (табл. 10). Первая интенсивная полоса при энергиях связи от 6 до 11 эВ обусловлена близкими по энергии уровнями р-типа, в число которых входят локализаванные преимущественно на заместителях от 1b1u (s) до 2 e2g и орбиталям хелатного цикла π1, π2, F 2p и σ-МО.

Шесть верхних уровней, описанных нами выше (табл. 8) и наблюдаемых в газофазных УФЭ спектрах (рис. 11), в РФЭ спектре молекулярного кристалла проявляются как слабый перегиб на первой полосе 1’ у потолка заполненной зоны.
