Модель : АQUAМANUS
Код ТН ВЭД СНГ : 9
 |
Руководство ПО МОНТАЖУ
РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ УПАКОВОЧНЫЙ ЛИСТ
1/ Наименование изделия: Водолечебная гидромассажная ванна
для массажа верхних конечностей
Модель : AQUAMANUS
1/1 Назначение и область применения
Изделие используется для лечебного массажа верхных конечностей струей воды с помощю форсунок расположенных на боковых стенках ванны. Гидромассажный эффект вызван аэрированной струей воды выходящей из больших боковых форсунок расположенных в эргономически наиболее активных местах. Изделие используется при лечении послетравматических состояний, ранения мышц и суставов, при несовершенном кровообращении в конечностях, при исияльгиях, спастических и слабых параличах. Изделие сконструировано для мокрой среды и для подключения к подводке трубопроводной воды. Своими габаритами и формой ванна позволяет идеальное применение в виде водолечебной ванны, на курортах и в санаториях.

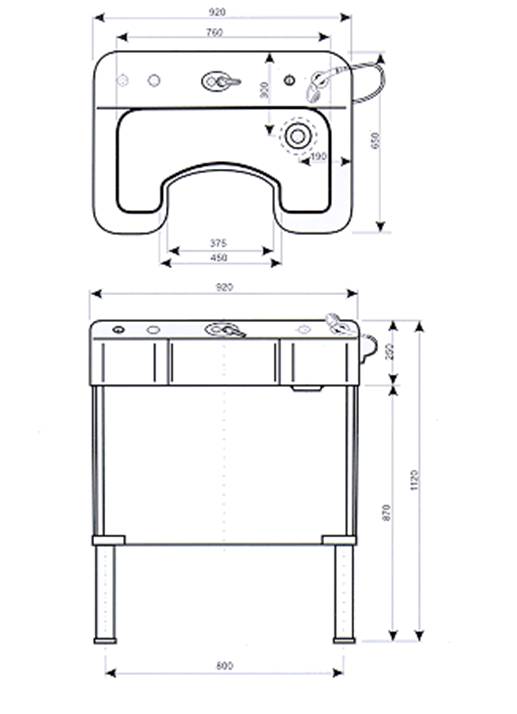

1/2 Описание изделия (см. рис. Но.1)

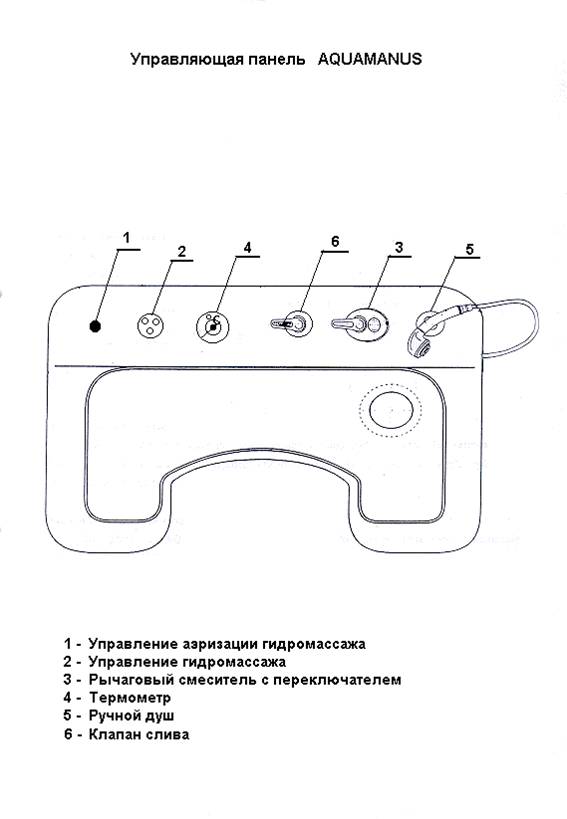

Изделие образовано анатомически формованной ванной из акрилата, которая из боковых и торцевых сторон облицована защитными панельми. Распределительный трубопровод для подвода горячей и холодной воды имеет выводы под уровнем ванны. Впуск воды в ванну расположен над уровнем переливного края со встроенным переливом, служящим для отвода воды. Панель управления содержит элементы для переключения режимов работы ванны, впуска горячей и холодной воды в ванну, и для управления подкачкой воздуха в массажные форсунки.
2/ Технические данные
2/1 Номинальное напряжение 230В / 6А
2/2 Номинальная частота 50 Гц
2/3 Номинальная потребляемая мощность 1150Bт
2/4 Подводка горячей и холодной воды 1/2"
2/5 Класс защиты оборудования I
2/6 Степень защиты IP 44
2/7 Вес приблизительно 70кг
2/8 Габариты изделия (д х ш х в) 650х920х1120 мм
2/9 Уровень шума: макс. допустимый уровень шума, измеряемый согласно СТН, не должен превышать 75дБ
2/10 Степень подавления помех: соответствует Р020, СТН 342860
2/11 Прибор типа "В" в соотв. с СТН ЕНподходит для прямого использования и внешнего контакта с пациентом.
2/12 Полезный объем ванны 25 л
3/ Основное оборудование
a/ Водолечебная ванночка Акваманус
б/ монтажная коробка для предохранителей, токовый предохранитель 30мА предохранитель 6 А
в/ Средство для очистки и дезинфекции - WC TIP, упаковка 5л
г/ Пластмассовый сосуд 0,5 л с распылителем
4/ Сборка и монтаж

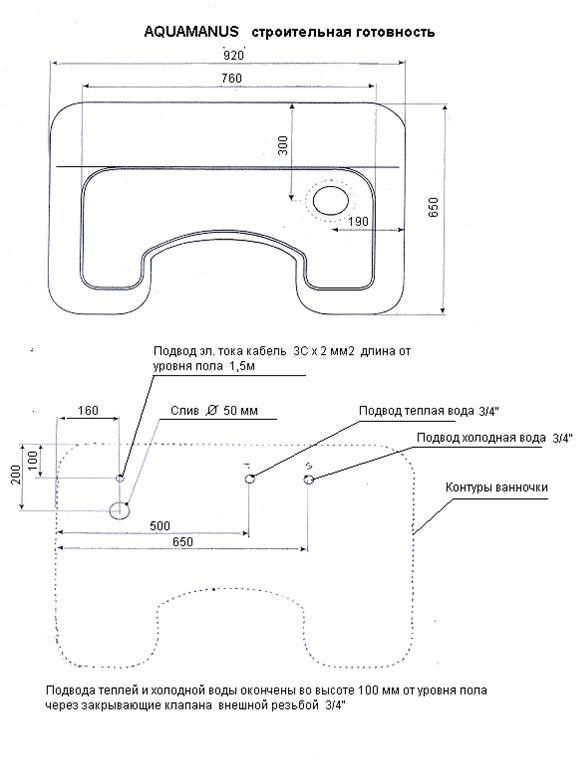

Ширина входного отверствия помещения, предназначенного для установки изделия, должна составлят не менее 800мм. До монтажа изделия следует обеспечить строительно-монтажные работы для подвода воды и электрического напряжения в соответствии с чертежем Но.3, содержащимся в приложении.
Трубопрововода должны соответствовать :
СТНвнутренный водопровод)
СТНвнутренняя канализация)
СТНэлектропроводка в помещениях медицинского назначения)
После распаковки изделия из транспортного ящика при монтаже следует соблюдать следующий порядок:
Ванну ни в коем случае не поднимать за ванночку!!!!

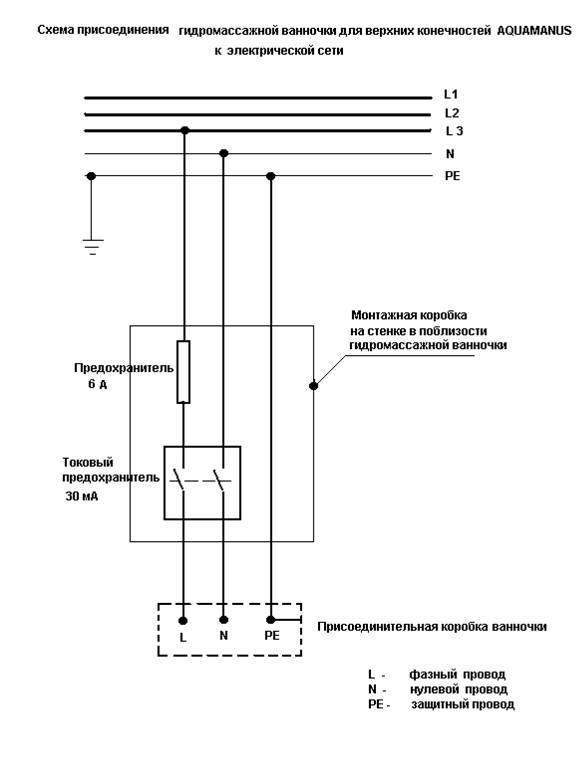

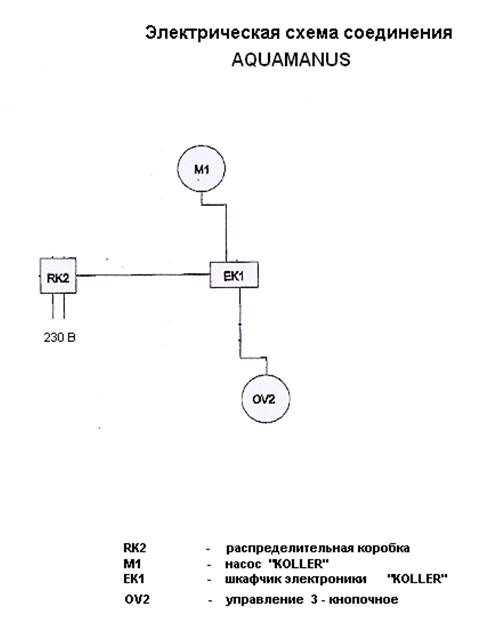

Ванну поднимать только за ее ножки. Ванну установить и подключить к подготовненому трубопроводу слива, горячей и холодной воды согласно монтажной схеме (рис. Но.3). В случае неравномерности пола, ванну установить в плоскости ватерпасом. Ванну необходимо обязательно подключить к электической сети в соответствии с СТН 33 2140 через защитный выключатель тока 6А и предохранитель 30мА, которые монтируются на стенку в близости ванны при строительной подготовке для монтажа. (предохранитель 6А и токовый предохранитель 30мА включая монтажной коробки прикладывается к поставке) Провод для подвода электрического напряжения следует проложить в броневой трубке. Использовать медный 3-х жильный кабель ЦЫКЫ 3C x 2 мм2 в соответствии с СТН, СТН, СТН, СТНКонцевая втулка должна находится на высоте 1,5м от уровня пола. Кабель следует в конце уплотнить от проникновения воды. Все металлические предметы находящиеся в окружении ванны, следует токопроводно соединить с зажимом для взаимного эквипотенционального соединения на корпусе ванны с помощю кабеля Cu сечением 6мм2 желто - зеленого цвета. Не допускается соединить защитный провод электрического подводящего кабеля с корпусом ванны. На установленное и подключенное изделие в обратном порядке закрепляются панели. В случае загрязнения входной воды механическим загрязнением, необходимо включить в цепь очищающий фильтр для теплой и холодной воды.
5/ Ввод изделия в эксплуатацию
После выполнения монтажа проверить прочность механических и токопроводных соединений. Включить токовой предохранитель в шкафчике на стенке в близости ванночки.
6/ Обслуживание изделия
Загрузка:
· после дезинфекции и ополаскания ванны ручным душом можем начать с загруской ванны водой.
· Пуск воды осуществляем поворотом рычага клапана загрузки воды в направлении стрелки.
· В случае, когда уровень воды достигает минимально 2 см над уровень высоты гидромассажных форсунок можно начать с гидротерапией.
· За температурой ванны следим на показатели температуры.
7/ Управление системой гидромассажа

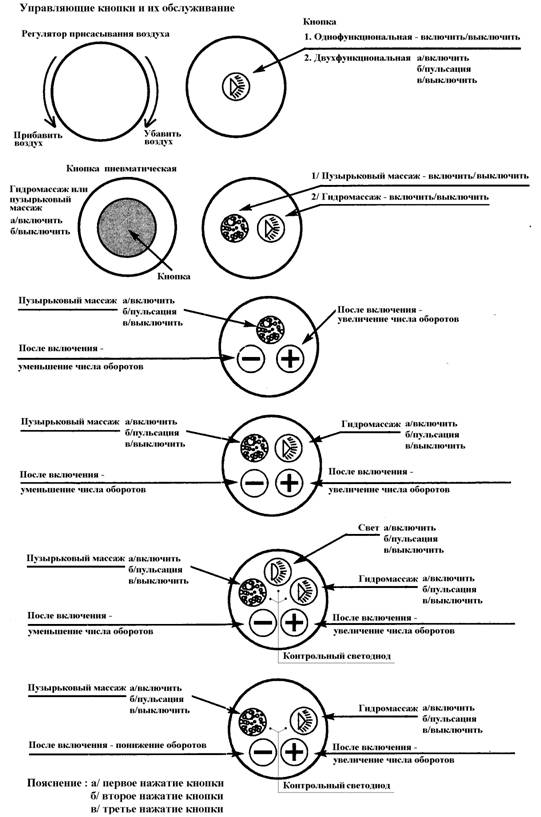

Нажатием на кнопку с обозначением "Гидромассаж" включается насос и начинается гидромассаж верхних конечностей. Поворотом регулирятора подачи воздуха добавляется с помощью циркуляционнуой воды в гидромассажную систему воздух. Нажатием на кнопку " + " , " - " увеличиваем или уменьшаем интенсивность потока воды вытекающей из массажных форсунок. Если вода в процессе процедуры частично похолодает, ее можно подогреть таким образом, что поворотом рычага клапана впуска теплой воды в направленни открытия, добавляем в ванну с помощью душевого шланга теплую воду.
Следующим нажатием на кнопку пуска "гидромассажа" остановливается работа насосного агрегата и закончивается процедура массажа. Вода из ванны выпускается поворотом клапана слива на пульте управления ванны.
8/ Уход за изделием-очистка
Для очистки ванны пользоваться обычными жидкими моющими средствами. Запрещается использовать растворы кислот, щелочей. твердых порошков, которые могут повлиять вредным способом на поверхность ванны. После того, как вана будет вымыта и ополоскана, она готова для последующего использования. Для очистки избытков загрязнения в случае применения жесткой воды возможно ползоваться раствором обыкновенного 8% уксуса. Дезинфекция системы проводится дезинфекционными растворами WC TIP, Витапур или Коллер или в крайном случае раствором 8% уксуса один раз в10 дней. Растворы WC TIP, Витапур и Коллер дозируются по данным производителя. В случае применения 8% раствора уксуса применяется количество 3 л данного раствора на обьем ванны. Ванна загружается водой, потом в ванну надо налить дезинфекционный раствор и в режиме гидромассажа продолжать работу ванны в течении 15 минут.
8/ Гарантии
Производитель предоставляет гарантию на изделие в смысле § 429-432 Торгового кодекса (Закон Но 513/1991 Сб) в течении одного года с даты пуска изделия в эксплуатацию, или в течении 15 месяцев с даты поставки.
Продавец на себя не берет гарантию за неисправности которые образовались в следствии неправильного хранения, монтажа обслуживания, неправильного ухода за изделием, или неправильным применением изделия. Монтаж и сервис выполняют работники сервисных организаций, обученные на заводе-изготовителе. Расходы связанные с направлением сервисного техника в случае не обнаружения никаких дефектов на которые распоространяется настоящая гарантия, берет на себя организация предьявывшая требование по ремонту. Условия гарантии не касаются дефектов вызванных загрязненной водой и осаждением накипи.
9/ Информация о ремонтном сервисе
Информацию о ближайшем пункте гарантийного и послегарантийного ремонта предоставляет торговая организация, которая продала изделие. Право выполнять монтаж, сервис и ремонт поставленного изделия, имеют только специалисти сервиса с действительным сертификатом, выданным изготовителем.
10/ Технический уход за изделием
При выполнении технического ухода, изделие надо отключить от сети, отвинтить и снять защитную панель и закрыть клапана подводки теплой и холодной воды. Текущий уход состоит из проверки соединений, шлангов, клапанов. В случае необходимости надо осуществить обмен уплотнений в соединительных местах трубопровода.
11/ Список документов направляемых с изделием
· Сопроводительная техническая документация
· Гарантийное письмо
Производитель оставляет за собой право на проведение переделок, изменений, которые сохраняют или улучшают функциональные свойства изделия.
