АННОТАЦИЯ
Научно-образовательный материал
Измерение уровней звукового давления от ОБОРУДОВАНИЯ ТЭЦ МЭИ
*****@***ru
Москва
2011
Данный научно-образовательный материал предназначен для слушателей системы дополнительного образования, профессиональной переподготовки.
Работа энергетического оборудования связана с повышенным шумовым излучением, которое может оказывать неблагоприятное воздействие как на персонал станции, так и на жителей окружающего района. Это особенно актуально для теплоэлектроцентралей (ТЭЦ), которые служат для выработки электрической и тепловой энергии и часто находятся в непосредственной близости от жилых районов.
В лабораторной работе проводятся измерения уровней звукового давления на территории ТЭЦ МЭИ (около градирен), а также около и в кабине машиниста в котельном или турбинном цехе ТЭЦ МЭИ (по заданию преподавателя), на главном щите управления. Сравнение полученных значений с санитарными нормами по шуму позволяет сделать вывод о необходимости осуществления мероприятий по шумоглушению.
В процессе лабораторного занятия приобретаются навыки работы как с действующими санитарными нормами по шуму, так и с современной шумометрической аппаратурой.
Акустические измерения проводятся с помощью прибора Алгоритм-01— это шумомер первого класса точности, анализатор спектра. Прибор предназначен, в том числе и для измерения шумовых характеристик источников шума.
Перед началом проведения акустических измерений необходимо получить инструктаж по технике безопасности и допуск к работе, а также убедиться в выполнении всех требований, предписанных правилами техники безопасности ТЭЦ МЭИ.
Акустические измерения могут проводиться как внутри ТЭЦ МЭИ, так и на территории ТЭЦ МЭИ. С помощью шумомера определяются количественные характеристики шума: УЗД, дБ, в девяти октавных полосах со среднегеометрическими частотами 31,5, 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц, в третьоктавных полосах, а также корректированный по шкале А уровень звука, дБА.

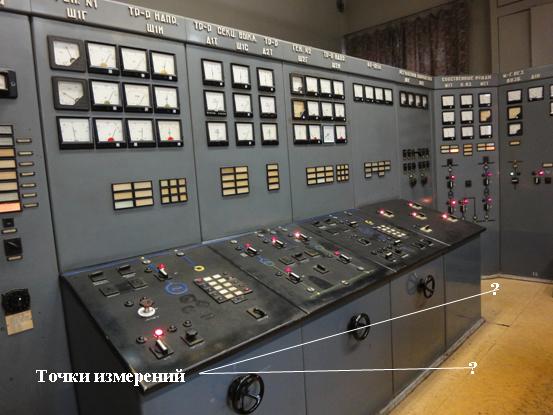

На ТЭЦ МЭИ измерения проводятся в котельном или турбинном цехе (по заданию преподавателя) на расстоянии 1,5 м от кабины машиниста и внутри нее, а также на главном щите управления (ГЩУ). Кабина машиниста котельного цеха показана на рис.1, ГЩУ — на рис.2.
В окружающем ТЭЦ МЭИ районе акустические измерения проводятся по указанию преподавателя – например, около воздухозаборных окон градирен (рис.3).
|
|
|

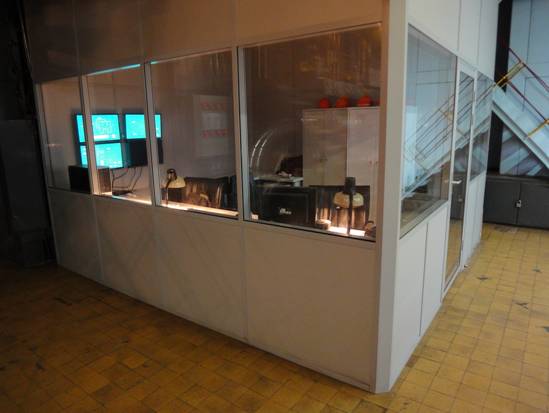

Рис.1. Точки измерений рядом с кабиной машиниста в котельном цехе ТЭЦ МЭИ
 |
|
|
|
|

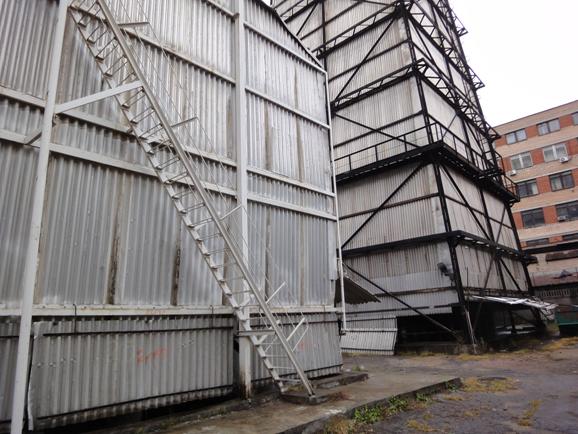

Рис.3. Точки измерений рядом с градирнями ТЭЦ МЭИ
Результаты измерений в октавном спектре заносят в таблицы.
По полученным результатам строятся графики уровней звукового давления: на одном графике — УЗД около кабины машиниста и внутри нее; на втором графике — УЗД на территории ТЭЦ МЭИ (например, рядом с градирнями). На обоих графиках для октавных полос частот приводятся допустимые нормы. При этом в отчете необходимо привести обоснование использования допустимых норм для каждого случая. Графики строятся в спектре как октавных, так и третьоктавных полос со среднегеометрическими частотами.
Далее на основе анализа полученных результатов слушатели приводят рекомендации по применению мер по шумоглушению рассматриваемого энергетического оборудования.
