Для ведущего вала прямозубой цилиндрической передачи редуктора подобрать радиальные шарикоподшипники 1, 2. На зубья шестерни действуют: окружная сила
и радиальная сила
. Диаметр цапф вала
, частота вращения
. Расстояние
. Требуемая долговечность подшипников
часов. Рабочая температура
, характер нагрузки - умеренные толчки, вращается внутреннее кольцо V = 1, коэффициент безопасности К б = 1, температурный коэффициент К Т = 1. Оценивать пригодность намеченного типоразмера подшипника по динамической грузоподъемности и по долговечности.
Данные брать из таблиц 10 ….12 и в соответствие рисунком 11.
.

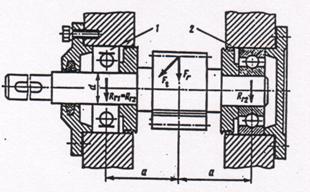

Рисунок 11
Таблица 10 – Исходные данные для задачи 6
Данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| 2,0 | 1,5 | 2,5 | 1,1 | 2,0 | 1,6 | 1,8 | 1,6 | 2,1 | 2,4 |
| 45 | 30 | 35 | 25 | 40 | 30 | 35 | 40 | 45 | 50 |
Таблица 11 – Исходные данные для задачи 6
Данные | Варианты | |||||||||
11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
| 3,5 | 3,8 | 4,1 | 3,0 | 3,7 | 4,0 | 3,8 | 4,2 | 3,0 | 4,5 |
| 35 | 40 | 55 | 25 | 30 | 40 | 35 | 50 | 45 | 60 |
Таблица 12 – Исходные данные для задачи 6
Данные | Варианты | |||||||||
21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | |
| 1,25 | 2,2 | 3,2 | 3,6 | 7,7 | 2,6 | 3,3 | 3,0 | 3,7 | 5,2 |
| 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 25 | 35 |
3. ЗАДАНИЯ И ОБЩИЕ ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ
КУРСОВОГО ПРОЕКТА
3.1. Задания на курсовое проектирование
Рассчитать и спроектировать одноступенчатый редуктор общего назначения (смотри рисунок 12). Режим нагрузки постоянный, редуктор предназначен для длительной эксплуатации и мелкосерийного производства с нереверсивной передачей. Мощность, частоту вращения ведомого валу цилиндрического редуктора и расположение зубьев относительно оси колеса определить исходя из варианта (шифра) по таблице 13.
Таблица 13 - Исходные данные на курсовое проектирование
Вариант | Редуктор | Р3, кВт | n3, об/мин |
01 | прямозубый | 4,6 | 130 |
02 | косозубый | 3,2 | 118 |
03 | шевронный | 8,0 | 36 |
04 | прямозубый | 6,1 | 60 |
05 | косозубый | 4,6 | 100 |
06 | шевронный | 2,4 | 90 |
07 | косозубый | 4,6 | 160 |
08 | косозубый | 3,8 | 110 |
09 | косозубый | 2,1 | 140 |
10 | прямозубый | 1,8 | 80 |
11 | косозубый | 4,7 | 100 |
12 | шевронный | 4,6 | 120 |
13 | прямозубый | 4,5 | 95 |
14 | косозубый | 3,4 | 140 |
15 | шевронный | 4,6 | 80 |
16 | прямозубый | 1,9 | 50 |
17 | косозубый | 3,2 | 36 |
18 | косозубый | 1,7 | 120 |
19 | прямозубый | 2,5 | 100 |
20 | косозубый | 2,5 | 60 |
21 | шевронный | 4,6 | 95 |
22 | прямозубый | 1,7 | 100 |
23 | косозубый | 3,3 | 120 |
24 | шевронный | 6,2 | 45 |
25 | прямозубый | 4,9 | 65 |
26 | косозубый | 6,3 | 150 |
27 | шевронный | 3,3 | 100 |
28 | прямозубый | 3,2 | 25 |
29 | косозубый | 1,7 | 120 |
30 | шевронный | 4,3 | 24 |
Примечание:
|
