Педикюрный аппарат для сухой техники (стр. 3 )

3.1.3. Вид сбоку с крышкой фильтра (закрытый)

Рис. 7

(20) Крышка

(21) Выход устройства рукоятки

(22) Винты для устройства рукоятки (Могут вскрываться только производителем!)

(23) Всасывающий шланг

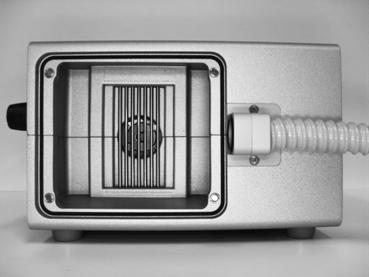

3.1.4. Вид сбоку без крышки фильтра и без фильтра грубой очистки (открыто)

Рис. 8

(24) Уплотнитель для крышки

(25) 4-x магнитный держатель крышки

(26) Место для грубого фильтра

(27) Решётка фильтра

3.1.5. Крышка фильтра вид изнутри

Рис. 9

(28) Фланец для пакета

(29) Крепежные болты для магнитных держателей

(30) Пакет для пыли

3.1.6. Вид сзади

Рис. 10

(31) Распорка

Распорка и сетевой кабель гарантируют необходимый ток удаляемого воздуха при работе в тумбе или чемодане.

Мы рекомендуем при работе из чемодана избежать возможного накопления тепла, обеспечив циркуляцию воздуха.

(32) Крышка фильтра тонкой очистки

(32a) Фильтр тонкой очистки

(33) Клипса с предохранителями (предохранители 2 x 4,0 А)

(34) Разъем для шнура питания (только предоставленного для устройства)

(35) Табличка с тех. данными

3.1.7. Вид снизу

Рис. 11

(36) Винты корпуса

(Могут быть вскрыты только производителем!)

(36a) Крышка для интерфейса сервиса

(Может быть вскрыта только производителем!)

(37) Пломба

(При вскрытой пломбе гарантии не действуют!)

(38) Резиновые ножки

3.2. Описание шнура питания

Рис. 15

(43) Вилка для устройства

(44) Кабель

(45) Вилка с заземлением

3.3. Описание рукоятки

Рис. 12

Рис.. 13

(23) Всасывающий шланг

(39) Отверстие для фрез D 2,35 мм (для насадок с максимальным диаметром 12 мм!)

(40) Передняя часть с цанговым механизмом (отвинчивающаяся)

(40a) Сито

Предотвращает засорение рукоятки от больших частиц. Должно проверяется ежедневно на засорение и дезинфицироваться. Как чистить см. « Содержание и уход» (стр. 22-23)

(41) Корпус рукоятки

(42) Кнопка рукоятки

При разработке BaehrTec A800 / A950 мы предали очень большое значение удобству обслуживания и надёжности. Чтобы от короткого касания клавиш по ошибке другая функция не вкл/вык, на клавиши следует нажимать около полсекунды, до тех пор, пока она не становится активна. То же самое для кнопки рукоятки.

Диаметр фрез не более 12 мм!

Рис. 14

3.4. Крышка фильтра. Снятие/установка

До того, как вы отсоедините крышку от корпуса - выключите главный выключаи выньте вилку (45) из розетки.

Снятие

Чтобы снять крышку для пакетов пыли необходимо:

1) Возьмите крышку и отсоедините её от блока управления. Вы почувствуете легкое сопротивление от магнитных замков.

Установка

Чтобы установить крышку для пакетов пыли необходимо:

1) Установите крышку с магнитным держателем сначала стороной без отверстия для воздуховода.

2) Потом стороной с воздуховодом. Магниты притянут крышку к корпусу и таким образом крышка будет закрыта.

Снятие Рис. 16 Установка Рис. 17

Обращайте внимание на то, чтобы не защемлялся пакет для пыли между корпусом и крышкой.

Перед тем, как вы закроете крышку, проверьте, что грубый фильтр (прямоугольный) используется и установлен правильно, не поврежден пакет для пыли, пакет правильно установлен на фланец крышки (28), обеспечивая защиту от попадания пыли в турбину, во избежание повреждения устройства.

3.5. Фильтры

Мы рекомендуем менять ВСЕ фильтры (пылесборник, фильтр грубой очистки, фильтр тонкой очистки) регулярно раз в четыре недели для предотвращения чрезмерного накопления патогенных бактерий. Думайте о Вашем здоровье.

1. Фильтр: сито

Сито отфильтровывает среднедисперсные частицы (вату, бумагу и т. п.) и защищает от запора рукоятку и шланг.

2. Фильтр: пакет для пыли (пылесборник)

Пылесборник применяется во многих пылесосах. Он отфильтровывает большинство частиц пыли. Это недорого, пакет не слишком большой и должен меняться часто. Это имеет большое преимущество, органическая пыль с патогенными бактериями в вашей системе находятся не слишком долго. Пылесборник находится в камере всасывания и крепится к фланцу крышки (28).

Пылесборник микрофибровый (арт. 21662 или 21185), либо бумажный (арт. 21664)

3. Фильтр: грубой очистки (93 x 55 мм)

Фильтр для предотвращения попадания крупных деталей в турбину, например, если забудете установить Пылесборник. Грубый фильтр устанавливается внутри камеры всасывания перед решёткой.

4. Фильтр: тонкой очистки (82 x 82 мм)

Этот фильтр защищает от самых мелких частиц. Устанавливается в съемную крышку (32) в задней части аппарата (см. рис. 20).

Прежде чем Вы поменяете один из фильтров - выключите главный выключаи выньте вилку (45) из розетки.

Использованные фильтры не могут чиститься, пылесборники опустошаться и использоваться повторно.
Используйте всегда свежие фильтры и новые пакеты для пыли.
Выбрасывайте использованные фильтры в бытовые отходы в запечатанном герметичном пакете.
При каждой замене фильтра чистите сито.

3.5.1. Замена пылесборника

Пакет для пыли сразу нужно менять, как только загорится светодиод "Filter-Control", так как система вытяжки не полностью дееспособна. Опасность состоит в том, что мотор пылесоса отключается примерно на 30 мин., и что устройство перегревается.

Чтобы поменять пакет, выполнить следующие действия:

1) Отсоедините устройство от источника питания. Отсоедините кабель питания от розетки.

2) Отделите крышку камеры всасывания от аппарата (в разделе «3.4»)

3) Снимите старый пакет с фланца крышки (28).

4) Протрите все полости камеры всасывания и крышку, чтобы предотвратить возможное распространение инфекции. Думайте о Вашем здоровье!

Для протирки мы рекомендуем Бэар дез. салфетки № 000.

5) Аккуратно установите пылесборник на фланец крышки (28).

Убедитесь, что вы не повредили пылесборник и уплотнитель.

6) Присоедините крышку к блоку управления.

3.5.2. Замена фильтра грубой очистки

Фильтры грубой и тонкой очистки должны сразу меняться, если Вы работали без пакета для пыли (забился, соскочил), или пакет лопнул.

Выполнить следующие действия:

1) Выключите устройство главным выключателем и отсоедините его от источника питания.

2) Отделите крышку камеры от блока (в разделе «3.4»).

3) Удалите старый грубый фильтр из устройства.

4) Очистите камеру, крышку, решетку и магнитные замки на блоке управления.

Для протирки мы рекомендуем Бэар дез. салфетки № 000.

5) Установите новый грубый фильтр на решетку, чтобы он находился в посадочном проёме.

Рис. 18

6) Присоедините крышку к блоку управления (в разделе «3.4»)
3.5.3. Замена фильтра тонкой очистки

Если вы установили новый пылесборник и по-прежнему светится индикатор фильтров на блоке управления - необходимо заменить грубый фильтр и фильтр тонкой очистки. Необходимо также менять грубый и тонкий фильтры, если после замены пылесборника индикатор фильтров начинает слишком рано загораться.

Выполнить следующие действия:

1) Выключите устройство главным выключателем (18) и отсоедините его от источника питания.

2) Слегка сожмите крышку фильтра тонкой очистки (32) с двух прилегающих углов и тяните её к себе до съёма, рис. 19

Рис. 19

3) Удалите старый фильтр (32a).

4) Протирайте корпус фильтра и сетку при каждой замене фильтра.

Для протирки мы рекомендуем Бэар дез. салфетки № 000.

5) Установите фильтр (32a) в корпус фильтра (32), рисунок 20.

Рис. 20

6) Нажимайте корпус фильтра (32) на посадочное место до лёгкого защёлкивания.

3.6. Служба контроля

Аппарат BaehrTec A800 / A950 располагает уведомлением интервала обслуживания на передней панели. После 800 часов эксплуатации аппарата индикатор «ключ сервиса» загорается. После того (или в течение 24 месяцев, этот временной интервал не сообщается Вам устройством) Вы должны послать Ваше устройство в сервис, чтобы избежать сложных и дорогостоящих ремонтных работ и соблюдать требования Союза Немецких Электротехников VDE 0751-1 для медицинских изделий.

3.7. Ввод в эксплуатацию

1. Убедитесь, что в аппарате установлен пылесборник. Для этого необходимо открыть крышку фильтра (раздел «3.4») На фланце (28) внутри крышки пакет устанавливается до упора. Грубый фильтр также расположен в камере всасывания. Если все ОК, вставьте крышку на место. Если пылесборник отсутствует, необходимо установить новый.

2. Убедитесь, что устройство надежно стоит на своем месте, не может упасть или сорваться вниз и хорошо без препятствий циркулирует отработанная воздушная смесь из задней части корпуса. Выключите главный выключатель питания (18).

3. Подключите предоставленный кабель питания (44) к аппарату вилкой (43) к разъему (34).

4. Подключите к заземлённой розетке вилку (45).

5. Включите BaehrTec A800 / A950 главным выключателем (18). После короткой светодиодной проверки будут гореть светодиоды скорости оборотов фрез 6.000 об./мин. и направление вращения вправо «Right». Теперь аппарат BaehrTec A800 / A950 готов к эксплуатации.

6. Возьмите рукоятку и вставьте до упора насадку с диаметром вала 2,35 мм в отверстие для фрез (39). Головка насадки не должна превышать максимального диаметра 12 мм.

Никогда не используйте инструменты с маслянистым, изношенным или деформируемым валом. В противном случае нет никакой гарантии, что ваш инструмент не будет прокручиваться и не повредит механизм!

Предупреждение риска нанесения травмы! Никогда не пробуйте вставлять фрезу в отверстие для фрез (39) или вытаскивать, если мотор рукоятки работает. Насадки могут меняться только при неработающем моторе рукоятки.

Отображенные на фронтальной панели управления диаметры фрез должны служить Вам для ориентации максимальной частоты вращения фрез. Прежде чем Вы начнёте работаь с фрезой, обратите внимание на её диаметр и указания производителя к разрешённым частотам вращения. Указанные там параметры не могут превосходиться, существует опасность ранения и опасность поломки устройства.

7. Выберите позволенную частоту вращения для фрезы, с которой хотите работать. Отображенные на фронтальной панели управления диаметры фрез с максимальной частотой их вращения должны помочь Вам быстро находить максимально позволенную частоту вращения для Ваших фрез. Позволенная максимальная частота вращения ни в коем случае не может превосходиться, так как иначе фрезы, механизм зажима фрез или рукоятка могут повреждаться. Из-за этого могут возникать травмы. Вы находите правильную макс. позволенную частоту вращения для фрез, в зависимости от диаметра фрез с отображенными на фронтальной панели параметрами. Если Вы установили соответствие, то нажимаете на отображенную головку фрезы, которую Вы узнали как правильную. Теперь позволенная максимальная частота вращения установлена. Она отображается оранжевым контрольным светодиодом. Более низкие частоты вращения, чем указанные, естественно позволены.

Диапазон частоты вращения 6.000 и 10.000 об./мин. для фрез с диаметром 12 мм возможен только для шлифовки с небольшим давлением.

Для удаления плотной роговицы можно использовать фрезу диаметром 10 мм на скорости 15.000 или 20.000 об./мин.

8. Теперь можно включить мотор кнопкой (10) на блоке управления или кнопкой (42) на рукоятке. Загорится светодиод "Мотор" (10А). Фреза вращается вправо с заданной скоростью. Теперь вы можете изменить скорость вращения нажатием кнопок , но не превышайте разрешенные скорости. Выбранная скорость обозначается соответствующим светящимся светодиодом (2а) – (8а).

Обратите внимание на то, чтобы не блокировать мотор перегрузкой. Например, если Вы запутываетесь фрезой во время работы в полотенце. Отключите быстро аппарат главным выключателем и разделите с эл. сетью. Удалите блокаду. Затем Вы связываете устройство снова с эл. сетью и включаете устройство. Можете продолжить работу.

9. Для переключения мощности всасывания пользуйтесь кнопками (12)–(14), загорается соответствующий Светодиод (12a)-(14a). Существуют три уровня всасывания: легкое (12), среднее (13) и сильное (14).

Всегда работайте с включенным пылесосом, чтобы откачивать пыль и предохранять рукоятку от перегрева из-за ручного мотора.

10. Отключайте пылесос кнопкой (15).

11. Кнопкой (10) на панели управления или кнопкой (42) в рукоятке Вы можете одновременно включать и выключать пылесос и мотор вращения фрез.

12. Кнопкой (9) Вы можете менять направление вращения фрез в левую сторону. Загорается соответствующий Светодиод (9a).

13. Кнопкой (11) Вы можете вернуть направление вращения фрезы в правую сторону. Загорается соответствующий Светодиод (11a).

Изменение направления вращения фрез также возможно во время работы мотора ручки.

14. Можно выбрать скорость вращения и мощность всасывания с помощью соответствующих кнопок.

15. Если светодиод фильтра "Filter-Control" (16) красного цвета - замените пылесборник. Если Вы не сделаете это, устройство выключается примерно на 30 мин., так как система вытяжки больше не может работать правильно (как менять пакет смотрите в разделе «замена пылесборника»)
