Разработка устройства для локального намагничивания и сканирования магнитного поля рассеяния (стр. 6 )

После локального намагничивания образцы перемагничивали в обратном изменяющемся поле и сканировали тангенциальную составляющую магнитного поля рассеяния образца по всей длине. На рис.17 предоставлено распределение магнитного поля рассеяния образца после перемагничивания в обратном изменяющемся поле. Из полученных данных можно выявить связь тангенциальной составляющей напряжённости поля локальной намагниченности и коэрцитивной силы , и проанализировать связь с распределением локальной намагниченности в форме полосы после воздействия обратным изменяющимся полем.

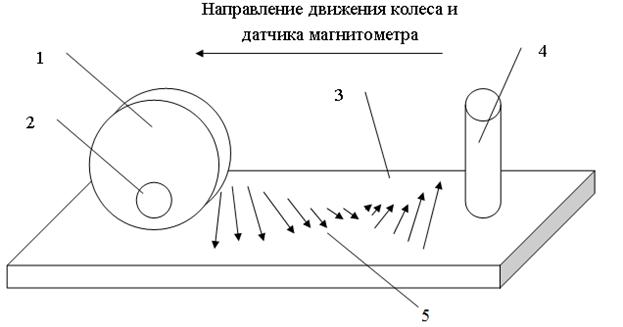

Рис.17. Устройство для перемагничивания:

1 – колесо с встроенным магнитом; 2 – магнит; 3 – образец; 4 – датчик магнитометра; 5 – магнитные линии поля

Данная конструкция устройства перемагничивания позволяет плавное изменение поля относительно плоскости образца, что обеспечивает получение более точных данных с минимальным шагом измерений.

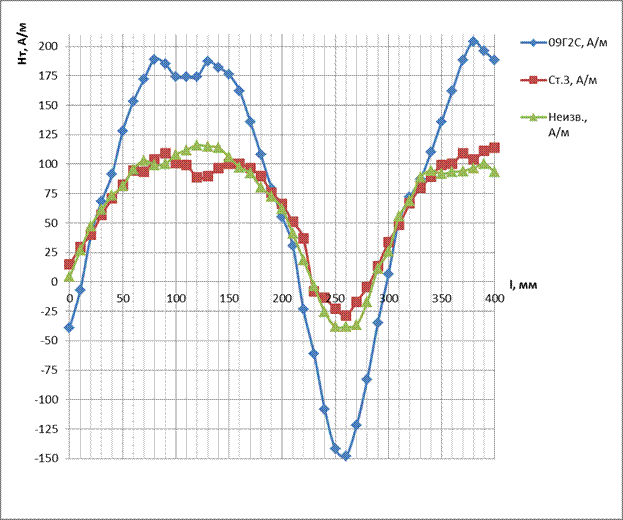

Рис.18. Распределение локальной намагниченности в форме полосы после воздействия обратным изменяющимся полем, как функция координаты на поверхности

Все информативные данные были сведены в одну таблицу. Все параметры были распределены в зависимости от угла поворота размагничивающего колеса (положения датчика на образце).

.

Таблица 7

Информативные данные, снятые в течение всего эксперимента

			намагниченное состояние образцов	Состояние образцов по сле размагничивания
l, мм	град.	мТ	09Г2С, А/м	Ст.3, А/м	Неизв., А/м	09Г2С, А/м	Ст.3, А/м	Неизв., А/м
0	480	16,77	322	165	164	-39,1	14,8	4,1
10	468	13	312	163	166	-7,01	29,3	26,7
20	456	10,21	308	150	163	39,1	40,2	47,3
30	444	8,17	305	146	155	68,2	56,5	61,3
40	432	6,39	305	158	152	91,3	70,7	73,5
50	420	5,46	308	158	149	128	82,2	81,2
60	408	4,72	312	164	150	153	94,3	95,7
70	396	4,33	315	165	148	172	93,2	103
80	384	3,85	327	164	148	189	104	99,2
90	372	3,48	319	163	145	185	109	100
100	360	3,46	309	152	154	174	101	108
110	348	3,66	294	142	152	174	99,2	112
120	336	3,76	301	135	155	174	88,9	116
130	324	3,93	319	135	156	187	89,7	115
140	312	4,14	319	144	159	182	96,6	114
150	300	4,66	315	152	155	176	100	106
160	288	5,29	319	161	152	162	100	97,3
170	276	6,13	312	165	152	136	96,5	92,2
180	264	7,43	303	164	149	108	89,7	80,2
190	252	9,5	302	159	154	79,5	75,8	72,5
200	240	11,7	314	164	155	55,1	66,3	61,9
210	228	16,2	323	163	152	30,6	50,8	40,9
220	216	20,6	323	165	154	-23,6	37	18,6
230	204	29	327	172	152	-61,1	-8,3	-3,6
240	192	35,5	323	171	158	-108	-13,5	-25,6
250	180	41,7	305	189	157	-142	-23	-38,1
260	168	42,4	290	190	171	-148	-28,6	-38,1
270	156	37,6	301	189	168	-122	-17	-36,7
280	144	28,4	308	188	169	-83	-4,6	-17,1
290	132	21,2	319	174	169	-35	13,3	11,1
