Разработка устройства для локального намагничивания и сканирования магнитного поля рассеяния (стр. 7 )

Продолжение

300	120	16,77	327	173	170	6,3	33,7	25,8
310	108	13	319	174	180	52,2	48,5	55,8
320	96	10,21	308	166	179	71,8	66,7	68,7
330	84	8,17	283	168	178	87	80	88,8
340	72	6,39	291	170	168	110	89,4	94,4
350	60	5,46	280	174	164	136	99,2	91,7
360	48	4,72	293	164	162	162	100	93,3
370	36	4,33	301	162	154	188	109	94,1
380	24	3,85	304	151	151	204	104	96,6
390	12	3,48	319	158	150	196	111	100
400	0	3,46	305	164	138	188	114	93,3

Общая таблица облегчает построение графиков и дальнейший анализ полученных данных и графиков

Из графиков видно, что тангенциальная составляющая напряжённости магнитного поля изменяется по мере приближением магнита к плоскости исследуемого образца, это позволяет фиксировать коэрцитивную релаксационную силу по всей длине объекта сразу.

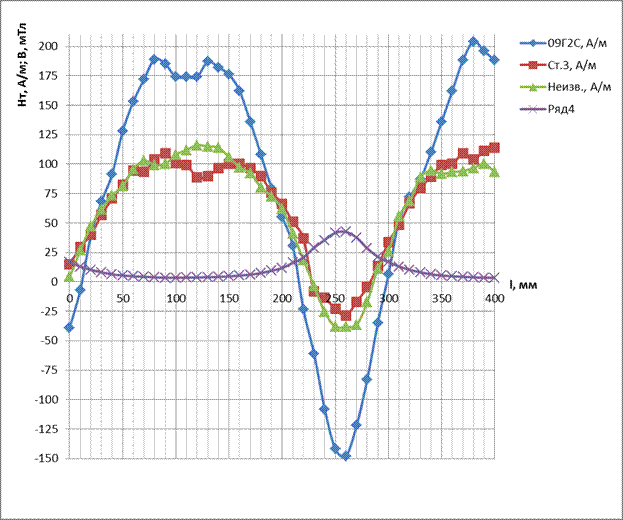

Рис.19 Распределение локальной намагниченности в форме полосы после воздействия обратным изменяющимся полем, как функция координаты на поверхности

Проводя дальнейший анализ полученных данных можно извлечь более подробную и чёткую картину релаксационных характеристик. Также необходим более качественный подход, на стадии разработки устройства, к подготовке образцов. Требуется изучить влияние предварительного намагничивания образцов на измерения релаксационных характеристик.

Рис.20. Зависимость напряжённости магнитного поля образца Стали 09Г2С после воздействия обратным полем колеса

Рис.21. Зависимость напряжённости магнитного поля образца Стали 3 после воздействия обратным полем

Рис.22 . Зависимость напряжённости магнитного поля неизвестного образца (Сталь 3) после воздействия обратным полем колеса

Нулевой участок на данных графиках соответствует частным точкам на релаксационной коэрцитивной силе. Полученные данные позволяют фиксировать частные релаксационные и релаксационные значения коэрцитивной силыблагодаря чему мы получаем более информативный параметр, чем .

ГЛАВА III. ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКАЯ ЧАСТЬ ПРОЕКТА

В настоящей работе ставилась задача физического обоснования магнитного контроля методом регистрации релаксационных характеристик. Поэтому в организационно-экономической части рассматриваются затраты на выполнение научно-исследовательской работы.

В качестве исходных данных для расчета предполагалось выполнение проекта в сроки 10 недель в условиях научно-исследовательской лаборатории одним работником в должности – младший научный сотрудник.

Для расчета заработной платы установлены временные трудозатраты по каждому из этапов.

Расчет заработной платы приведен в таблице 8.

Таблица 8

Расчет заработной платы

№ Операции	Наименование операции	Тшт,, ч	Количество	Тобщ,, ч	Часовая ставка, р.	Заработная плата Зi, р.	Заработная плата с учетом премии, Зосн i, р.
1	Разработка плана выполнения исследовательской работы, написание разделов “Введение” и “Литературный обзор”	-	-	18	100	1800	1980
2	Конструкционная разработка прибора	-	-	10	100	1000	1100
3	Подготовка опытных образцов	3	3	9	100	900	990
4	Подбор магнитов для исследования	0,25	15	3,75	100	375	412,5
