Алфавитно-цифровой ЖК-модуль PC-1602-J фирмы Powertip

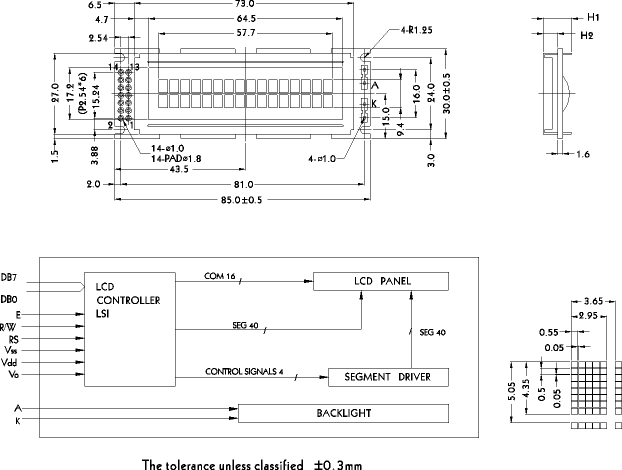

Механические характеристики | |||
Размер модуля | 85.0 * 30.0 | Модуль подсветки | H2 / H1 |
Размер экрана | 64.5 * 17.2 | Без подсветки | 4.8 / 9.4 |
Размер точки | 0.55 * 0.50 | Электролюминисцентная подсветка | 4.8 / 9.4 |
Шаг точек | 0.60 * 0.55 | Светодиодная подсветка | 9.0 / 13.1 |
Назначение выводов | ||
№ вывода | Название | Функция |
1 | Vdd | Напряжение питания |
2 | Vss | Общий (GND) |
3 | Vo | Контрастность |
4 | RS | Команды/Данные |
5 | R/W | Чтение/запись |
6 | E | Выбор модуля |
7 | DB0 | Линия данных 0 |
8 | DB1 | Линия данных 1 |
9 | DB2 | Линия данных 2 |
10 | DB3 | Линия данных 3 |
11 | DB4 | Линия данных 4 |
12 | DB5 | Линия данных 5 |
13 | DB6 | Линия данных 6 |
14 | DB7 | Линия данных 7 |
Максимальные значения параметров | |||||
Параметр | Обозначения | Min. | Max. | Единицы | |
Напряжение питания | Vdd-Vss | 0 | 7 | V | |
Напряжение смещения драйверов | Vdd-Vee | 0 | 13 | V | |
Входные напряжения | Vin | -0.3 | Vdd+0.3 | V | |
Рабочая температура | Top | N | 0 | 50 | °C |
W | -20 | +70 | |||
Температура сохраняемости | Tstg | N | -20 | +60 | °C |
W | -30 | 80 |
Электрические параметры (Vdd=+5V, Ta=25oC) | ||||||
Параметр | Обозначения | Conditions | Min. | Typ. | Max. | Единицы |
Напряжение питания | Vdd | - | 4.5 | 5 | 5.5 | V |
Входное напряжение низкого уровня | VIH | - | 2.2 | - | - | V |
Входное напряжение высокого уровня | VIL | - | - | - | 0.6 | V |
Выходное напряжение высокого уровня | VOH | - | 2.4 | - | - | V |
Выходное напряжение низкого уровня | VOL | - | - | - | 0.4 | V |
Ток потребления | Idd | - | 2 | - | - | mA |
Напряжение смещения стекла | VLCD | Vdd-Vo | 3.8 | - | 4.3 | V |
